Klonujemy HA 2002

[BB84]

Robertinus



Napisz proszę coś o charakterze dźwięku. Jakie różnice dostrzegłeś w porównaniu do chińskiego BCL'a ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Robertinus



Napisz proszę coś o charakterze dźwięku. Jakie różnice dostrzegłeś w porównaniu do chińskiego BCL'a ?

Różnice są takie, że BCL już jest sprzedany.

Niestety wolę nie pisać o brzmieniu HA2012, wszak przyczyniłem się do tego klona. Nie wypada mi więc.

Sam jestem ciekaw opinii innych użytkowników, czekam więc cierpliwie na recenzje.

Myślę, że "wysyp" uruchomionych wzmaków już niedługo.



Napiszę tylko, że w sobotę przez prawie trzy godziny pędziłem nim zestawy głośnikowe 6 Ohm. Wtórując Jurkowi zachęcam innych do takich prób.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasioo]

Można dostać jeszcze PCB?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Postanowiłem zrobić nieco porządku i zamieścić najbardziej aktualne materiały dotyczące wzmaka HA2012.



Opis montażu, i regulacji oraz bom:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Schemat:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Pcb:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







Jednocześnie proszę wcześniej umieszczoną dokumentację traktować jako nieaktualną i posługiwać się tą, z tego postu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Kwietnia 2012 przez Robertinus

[avs]

Powiedzcie... mogę w miejsce rezystorów 0R1 wstawić takie militarne Dale takie jak w ofercie HFO? Czy ceramiczne koniecznie wymagane są w tych miejscach ceramiczne?



Może ktoś z Was ma nadmiar Os-conów 10u i chciałby się pozbyć?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Powiedzcie... mogę w miejsce rezystorów 0R1 wstawić takie militarne Dale takie jak w ofercie HFO? Czy ceramiczne koniecznie wymagane są w tych miejscach ceramiczne?



Może ktoś z Was ma nadmiar Os-conów 10u i chciałby się pozbyć?

Możesz wstawić i inne 0,1 Ohm, dobrze by było żeby miały te parę wat.

Nie muszą być ceramiczne. Tu masz dedykowane, można zapytać sprzedawcy, na pewno ma więcej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Os Cony 10uF/25V też bywają na allegro, teraz ich nie ma - widać, że nasi wzmaki składają, podobnie widać to po zejściu tych 0,1 Ohm/5W.



Avs - dzięki za kolejkę. ( :







Panowie, jest okazja:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Kwietnia 2012 przez Robertinus

[audiophill666]

Powiedzcie... mogę w miejsce rezystorów 0R1 wstawić takie militarne Dale takie jak w ofercie HFO? Czy ceramiczne koniecznie wymagane są w tych miejscach ceramiczne?

ja dałem te:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



te o których piszesz, mają tylko 3W..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Kwietnia 2012 przez audiophill666

[avs]

Avs - dzięki za kolejkę. ( :



Kolejkę?



Odnośnie rezystorów. Prąd spoczynkowy źródła powinien wynosić około 230mA. Więc (0.23^2)*0.1 = 0,00529W. Naprawdę w tym miejscu potrzebne są aż 5 watowe rezystory? Jeżeli tak, to dlaczego? :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Kwietnia 2012 przez avs

[Robertinus]

Kolejkę?

Hmm, myślałem, że to Ty kliknąłeś na mój kufelek po prawej stronie, bo dopisałeś post pod moim, ale pewnie kufelek kliknął ktoś inny.



Przepraszam za off top.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[avs]

Odnośnie kufelka... w 100% zasłużony:) Masz jeden więcej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jeremy]

Myslal ktos o napedzeniu glosniczków wzmacniaczem ?



ja dałem te:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



te o których piszesz, mają tylko 3W..



Troche drogie te caddocki, ceramiczne za zlotówke czy dwie w zupelnosci wystarcza, ten element nie gra, lepiej przeznaczyc zapas gotówki na kondensatory elektrolity lub mkp w zasilaniu ... :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiophill666]

Troche drogie te caddocki, ceramiczne za zlotówke czy dwie w zupelnosci wystarcza, ten element nie gra, lepiej przeznaczyc zapas gotówki na kondensatory elektrolity lub mkp w zasilaniu ... :-)

kupiłem je kiedyś do innego projektu, ale nie zastosowałem.. lepiej żeby grały niż leżały bezczynnie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Kwietnia 2012 przez audiophill666

[jeremy]

to znaczy ze juz graja ? :D pochwal sie,

Generalnie jesli ktos juz slucha niech napisze kilka slow o efektach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiophill666]

jeszcze nie grają, czekam na potka.. miałem wyjąć z innego słuchawkowca, ale zamówiłem nowy.. jutro wrzucę jakąś fotkę..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Odnośnie rezystorów. Prąd spoczynkowy źródła powinien wynosić około 230mA. Więc (0.23^2)*0.1 = 0,00529W. Naprawdę w tym miejscu potrzebne są aż 5 watowe rezystory? Jeżeli tak, to dlaczego? :-)

Nie zauważyłem wcześniej Twojego wpisu - dodałeś go do poprzedniego to i mi umknął.

Obliczenia są OK, wszystko się zgadza. Całe zabezpieczenie przeciwzwarciowe tego wzmaka to właśnie te rezystory i tranzystory mocy z prądem po ponad 40A każdy, które to tranzystory w piku wytrzymują uderzenie prądowe na poziomie 180A. Tak więc nawet zwarcie wyjścia na pełnej głośności i powodujące gwałtowne rozładowanie pojemności po 10000uF nie spowoduje uszkodzeń. Cała energia zostanie rozproszona w tranzystorach i właśnie tych rezystorach, stąd zapewne taka ich moc założona przez inżynierów AT.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[r1212]

Święto pracy więc pracuję :)

Udało się bez konieczności frezowania żeberka - nie mam czym i gdzie - troszkę cierpliwości i dałem radę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Musiałeś wiercić na statywie, inaczej nic by z tego nie wyszło, chyba, ze wiertło bokiem. ( :



Mam nadzieję, że niedługo odpalisz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiophill666]

ja z moim radiatorem musiałem wyprawiać większe brewerie.. jutro pokażę..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[r1212]

Musiałeś wiercić na statywie,

Niestety nie posiadam. Wierciłem z ręki, ale zacząłem od 4mm i później po kolei coraz więcej.



Mam nadzieję, że niedługo odpalisz.

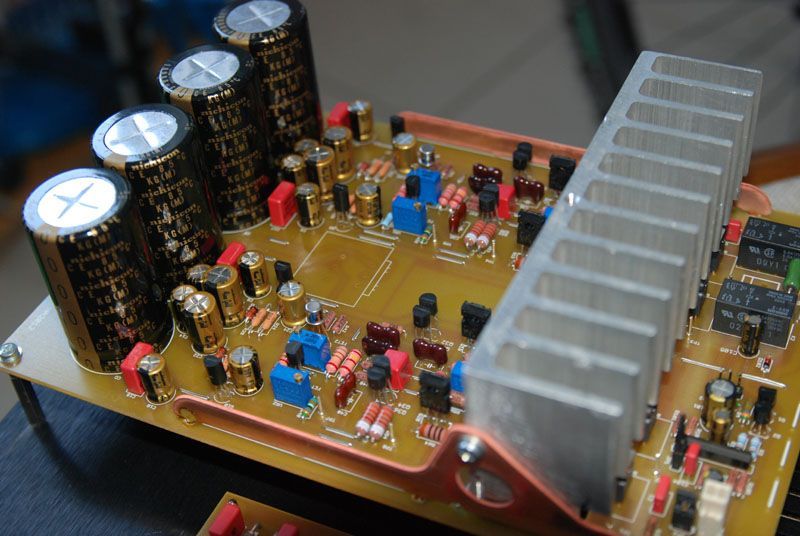

Odpaliłem, na razie bez słuchania - tylko uruchomienie i regulacje. Wszystko zadziałało od pierwszego strzału. Po pierwszej przymiarce z rezystorem 200ohm wlutowałem termistor 470 ohm (ma ok. 200 ohm przy temp. 50 stopni). Jeśli chodzi o prąd spoczynkowy, to w momencie kiedy wzmacniacz jest zimny mam ok. 340mA. Po ok. 10 min. wzmacniacz się stabilizuje termicznie na poziomie 220mA i tak już zostaje - radiator 49 stopni. Myślę, że po włożeniu do obudowy rozkład temperatury będzie troszkę inny i trzeba będzie skorygować. Na wyjściu też stabilnie - zimny ok. 0.5mV, po nagrzaniu 0-0.1mV.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Maja 2012 przez r1212

[audiophill666]

ja nie kupowałem nowego radiatora, wykorzystałem posiadany.. niestety był za duży i wlazł na rezystory, więc musiałem trochę go porzeźbić.. wygląda to tak:



warto byłoby poanodować radiator, wzorem kolegi Robertinusa.. taki surowy trochę szpeci..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krz]

Ktoś zechciałby odsprzedać nadmiar elementów biernych.

Powoli myślę nad kompletowaniem reszty części.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiophill666]

Ktoś zechciałby odsprzedać nadmiar elementów biernych.

Powoli myślę nad kompletowaniem reszty części.

napisz co potrzebujesz..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[CrystalSky]

Ktoś zechciałby odsprzedać nadmiar elementów biernych.

Powoli myślę nad kompletowaniem reszty części.

Będe miał nadmiarowe rezystory 0,1/5W, diody 1N4148 i tranzystory 2SA970GR/2SC2240GR Toshiby

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rogalaf]

Rewelacja.

Regulacja obu kanałów poniżej 2 min.

Wszystko bardzo stabilne.

Prąd spoczynkowy 230 mA. Radiator tylko dobrze ciepły.

Offset 0 - 0.1mV. Raz ustawiony trzyma.

Rezystor 220 R.

Czy przy takim poziomie stabilności jest sens bawić się z termistorem ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[avs]

Witam serdecznie.



Powoli przymierzam się do skompletowania pozostałych części, przeglądam zapasy... i mam pytanko. Czy dużym nietaktem będzie jak wsadzę w miejsce C33 i C34 MKP (zamiast MKT widniejących w spisie)?



P.S.



Ma ktoś może w nadmiarze Os-Cony lub termistory SMD 470Ohm?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Maja 2012 przez avs

[Robertinus]

Czy przy takim poziomie stabilności jest sens bawić się z termistorem ?

Jeśli zastosujesz termistory wzmacniacz będzie szybciej osiągał właściwą temperaturę pracy.



Czy dużym nietaktem będzie jak wsadzę w miejsce C33 i C34 MKP (zamiast MKT widniejących w spisie)?

Śmiało możesz dać MKP.



Os Cony 10uF/25V niestety wymiotło a Allegro - sam potrzebuję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Maja 2012 przez Robertinus

[audiophill666]

Os Cony 10uF/25V niestety wymiotło a Allegro - sam potrzebuję.

chyba kupiłem ostatnie ;)

ja dałem nichicon, myślicie, że będzie różnica?? os-con zazwyczaj można spotkać w torze cyfrowym..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

chyba kupiłem ostatnie ;)

ja dałem nichicon, myślicie, że będzie różnica?? os-con zazwyczaj można spotkać w torze cyfrowym..

Chcesz to kombinuj i słuchaj.

Moje np. założenie było takie, by zbliżyć się maksymalnie na ile jest to możliwe do oryginału. Niestety, to nie jest łatwe, chociaż z drugiej strony wiele elementów zostało zidentyfikowanych i pozyskanych (np. rezystory Takman - dzięki Patryk!)



Szkoda tylko, że wielu ludzi pyta o płytki i zestawy części, a tych już nie ma.

Jest oczywiste, że gdyby nie paru oponentów, którzy radzili jak należy wdrażać konstrukcję (prototypy odsłuchy itd.) autorytatywne rady dotyczące układu zabezpieczeń, który to rzekomo potrzebuje znacznie wyższego napięcia zasilania niż z dostępne we wzmaku, gdyby nie ich pesymizm i mieszanie w wątku to znacznie więcej osób by nam zaufało i dziś cieszyło się tą konstrukcją.



To, że układ jest do bólu stabilny, dziecinnie prosty w uruchomieniu i brzmi jak brzmi (nie wiem ile osób poza mną i Jeremym go słuchało) to chyba najlepszy dowód, że słusznie zrobiliśmy goniąc z wątku niedowiarków i aspołecznych mącicieli.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Maja 2012 przez Robertinus

[avs]

Jeżeli ktoś potrzebuje Os-Con'ów, to kilkanaście sztuk dostępnych na allegro.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[avs]

Czekając na zamówione brakujące elementy zacząłem dokładniej przyglądać się schematowi i pcb. W związku z tym mam dwa kolejne pytanka:



1. Jaką funkcję pełnią kondensatory C1R i C2R (C1L i C2L)? Rozumiem, że sygnał wejściowy RCA podłączamy do zacisków X5-1 i X5-3. Do czego służy więc X5-2? (dodatkowe wejście z kondensatorami w torze do pozbycia się składowej stałej?)



2. Zauważyłem, że na PCB masa łączy się poprzez blaszki z radiatorem oraz poprzez zworki i blaszkę i obudową potencjometru. Czyli potencjał przyszłej obudowy jest wspólny z masą sygnałową. Czy niczemu to nie szkodzi? Może w czasie montażu ww elementów starać oddzielić masę od radiatora i potencjometru?



EDIT:



Tak z ciekawości, jaką temperaturę mają trany końcowe/radiator w czasie pracy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
