Klonujemy HA 2002

[Robertinus]

Przypominam listę chętnych na termistory 470 Ohm, 1 komplet = 2 sztuki:



koluszkin: 2 komplety

avs: 2 komplety

kekon: 2 komplety

rafals 2 komplety

homodelfinus: 1 komplet

Rogalaf: 2 komplety

audiophill666: 2 komplety

Robi68: 1 komplet

gaballus: 1komplet

zigi: 2 komplety

kjeld: 1 komplet

nsk: 1 komplet

marcin uć: 1 komplet

Crystalsky: 2 komplety

Irek 10: 1 komplet

alek: 1 komplet

Demasked75: 2 komplety

Celdur: 2 komplety



RAZEM - 28 kompletów.



Dwa termistory (komplet) kosztują 5,81zl - cena zakupu, przesyłki od dostawcy do Jeremego na terenie UK i następnie z UK do mnie.

Koszt rozesłania listem poleconym priorytetowym ode mnie do Was to 4,15zł

Koperta pewnie z 0,20zł



Poproszę więc o wpłaty w kwocie 10,16zł - numer konta bankowego podam każdemu z osobna w wiadomości PW. To będzie to samo konto, na które zbierałem za pcb i komponenty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Dziś wysłałem listy priorytetowe z termistorami do następujących osób:



koluszkin

kekon

rafals

homodelfinus

Rogalaf

Robi68

gaballus

kjeld

nsk

Crystalsky

Irek 10

alek







Dziś przyszła też wpłata od MarcinUć - jutro wysyłam list.







Dalej czekam na przelewy od:



avs: 2 komplety

audiophill666: 2 komplety

zigi: 2 komplety

Demasked75: 2 komplety

Celdur: 2 komplety

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rogalaf]

Termistory dotarły. Dziękuję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[homodelfinus]

Ja także otrzymałem paczuszkę. Dziękuję. Dziś cały dzień spędziłem na przystosowaniu radiatora od radmora pod projekt. Jeśli jutro przyjdą rezy 0,1R to podpiłuję lekko radiator szlifierką i może w końcu na weekend będę zacieszał :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Dziś przyszły kolejne przelewy, jutro więc wysyłam następne przesyłki.



Dalej czekam na przelewy od:



audiophill666: 2 komplety

Celdur: 2 komplety





Audiophill666, odczytujesz moje PW, ale nie odpowiadasz na nie - może więc tu napisz słówko wyjaśnienia.

Słyszałem, że zarezerwowałeś termistory nie tylko dla siebie, jak byś chciał zrezygnować to jest ktoś chętny na Twój komplet.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Maja 2012 przez Robertinus

[gaballus]

Do mnie również termistory dotarły. Dzięki :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Dzięki za potwierdzenia otrzymania termistorów, Pozostałych również proszę o informację w tym wątku, lub na PW.





Trochę informacji n/t uruchamiania wzmacniacza po zastosowaniu termistorów:



Po wlutowaniu termistorów i włączeniu zasilania, kiedy radiator jeszcze jest zimny można ustawić prąd spoczynkowy na ok 100mA większy, niż docelowy. Czyli ustawiamy na punktach pomiarowych TP1 - TP2 i następnie na TP3 - TP4 napięcie 0,033V. W czasie nagrzewania się radiatora ta wartość powinna stopniowo spadać, aż do ok. 0,023V. Po pół godzinie nagrzewania trzeba doregulować do założonej wartości, proponuję właśnie 0,023V, czyli prąd 230mA. Jeśli wzmacniacz był regulowany bez obudowy to po umieszczeniu go w niej regulację trzeba powtórzyć - skorygować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rafals]

Wszystko zadziałało, dzięki bardzo za akcję zakupową.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Wszystko zadziałało, dzięki bardzo za akcję zakupową.

OK, napisz jak gra.

Oczywiście otrzymałeś swoje termistory?



Właśnie - ludzie, piszcie jak Wam gra muzyka przez ten wzmak. Czy jesteście z niego zadowoleni?

Może ktoś porównywał z innymi, może z Soha II lub Soha III?

Opisując wrażenia z odsłuchu dobrze jest nadmienić o zastosowanych komponentach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Maja 2012 przez Robertinus

[Demasked75]

Czy jest ktoś chętny na jeden zestaw, walić na PW. Brakuje tranzystorów końcowych i 4 kondensatorów x 10000uF.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kekon]

"Pchełki" dotarły do domu. Piękne dzięki!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rafals]

OK, napisz jak gra.

Oczywiście otrzymałeś swoje termistory?



Właśnie - ludzie, piszcie jak Wam gra muzyka przez ten wzmak. Czy jesteście z niego zadowoleni?

Może ktoś porównywał z innymi, może z Soha II lub Soha III?

Opisując wrażenia z odsłuchu dobrze jest nadmienić o zastosowanych komponentach.

Oczywiście chodziło o termistory. Bez nich i tak jest super stabilny.



Ja już pisałem wcześniej: słucham na głośnikach B&W DM602s3 na biurku. Napisałem, ze cicho, ale tak naprawdę jest można głośno słuchać. Napisałem też, że sprzedałem Yaqina MS-6V6, bo ten gra lepiej, a bierze mniej prądu. Mam jeszcze Sony TA-F5ES, ale szkoda sprzedać, bo ładnie wygląda i w środku zbudowany jak czołg. Ale też wysiada przy tym.

Nie potrafię opisywać dźwięku, ale jest bardzo ładnie.



Mam komponenty z zamówień z wątku, OSCONy z Allegro, a pozostałe bierne od Pana Tomkiewicza. Niestety przesłał mi standardowe rezystory, większe niż w BOMie i trzeba było je trochę wciskać.



Gdzie dostać przedłużacz do potencjometru?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Czerwca 2012 przez rafals

[jeremy]

pret alu 6mm + sprzegielko 6mm do napedu osi cnc made in china, sprawuje sie rewelka dodatkowo niweluje wszelkie niedokladnosci i odchylki osi.



pret alu znajdziesz w kazdym wiekszym dobrym sklepie diy, sprzegielko zamawialem na ebay, na allegro tez powiny byc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Oczywiście chodziło o termistory. Bez nich i tak jest super stabilny.



Ja już pisałem wcześniej: słucham na głośnikach B&W DM602s3 na biurku. Napisałem, ze cicho, ale tak naprawdę jest można głośno słuchać. Napisałem też, że sprzedałem Yaqina MS-6V6, bo ten gra lepiej, a bierze mniej prądu.

Hmm, to mnie cieszy. Szczególnie po takiej opinii Yaqina:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Co do stabilności HA to potwierdzam, jest super.



Kurde, ja też coraz częściej pędzę nim moje monitory 6 Ohm. Muzyka gra, że trudno przestać słuchać. No i stopa jest jak się patrzy!





Jeremy - pięknie skonstruowany wał napędowy do potka! ( :







Niestety dopiero dziś wysłałem resztę przesyłek z termistorami. Wczoraj musiałem zostać dłużej w biurze i nie udało mi się zdążyć na pocztę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Czerwca 2012 przez Robertinus

[avs]

Panowie... ktoś pisałby się na obudowę z modu shop'u? Możliwe, że będę coś zamawiał w następnym tygodniu, może za dwa... Na razie chcę się tylko zorientować, czy ktoś byłby chętny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Czerwca 2012 przez avs

[rafals]

Ja myślę o takiej jak jeremy. A opłaca się łączyć zamówienie? A w jakim formacie dajecie projekt obróbki CNC przedniego panela?

Czy widzieliście gdzieś przycisk wandaloodporny, ale z dwukolorowym podświetlaniem? To by super wyglądało przy włączaniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Czerwca 2012 przez rafals

[r1212]

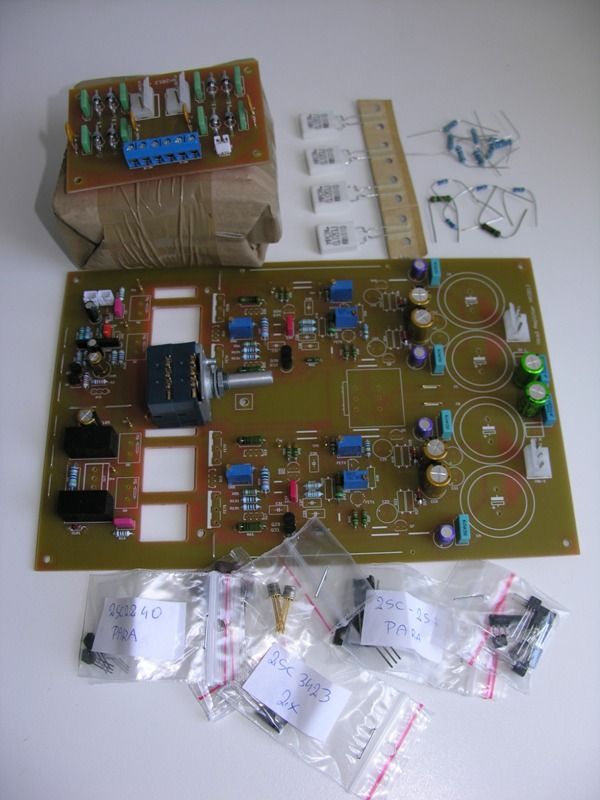

W końcu znalazłem chwilę żeby uruchomić do końca i chwilę posłuchać.

Na pająku ale zawsze :).

Gra naprawdę zacnie.

I znowu najgorsze czyli obudowa :(.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Czerwca 2012 przez r1212

[r1212]

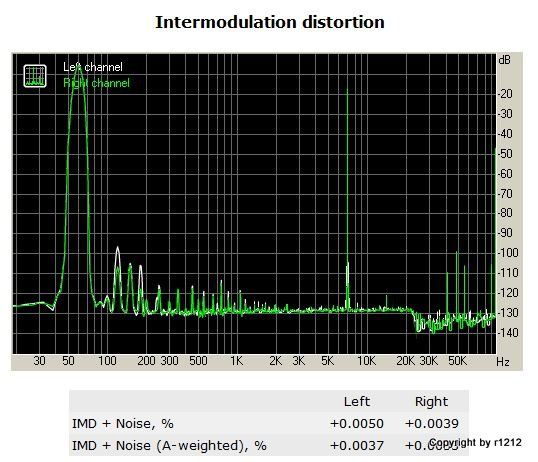

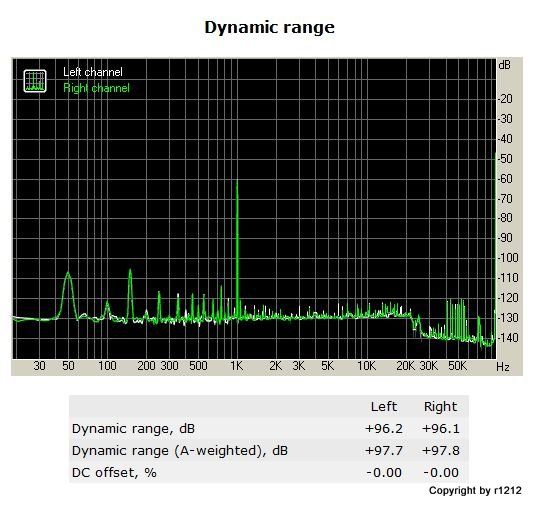

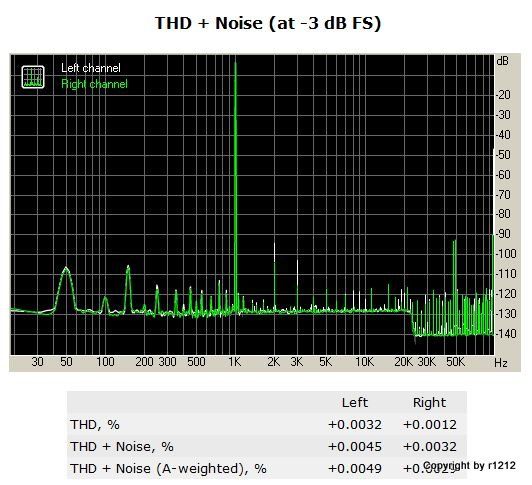

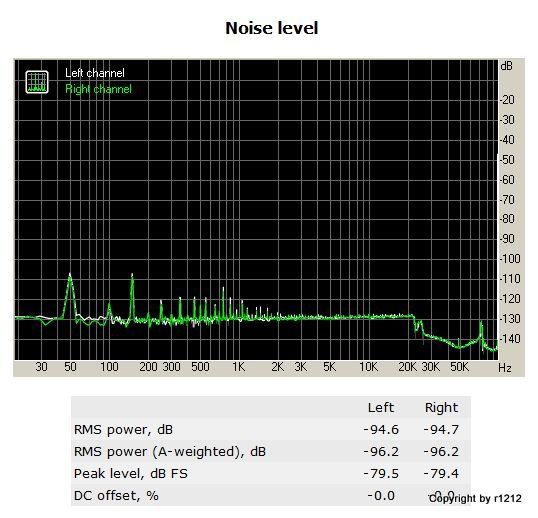

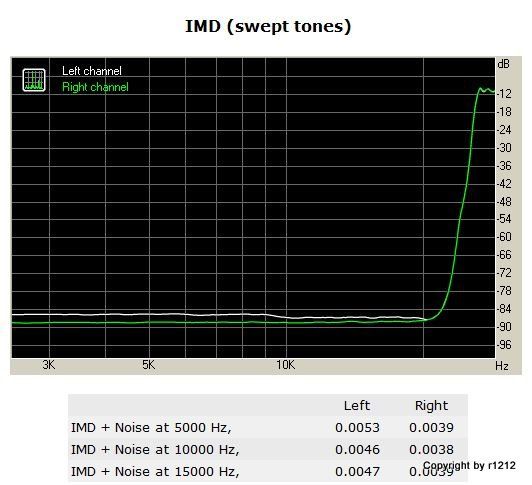

I jeszcze trochę pomiarów - jak na pełny bałagan i kable pomiarowe prawie 2m to nie jest chyba źle.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

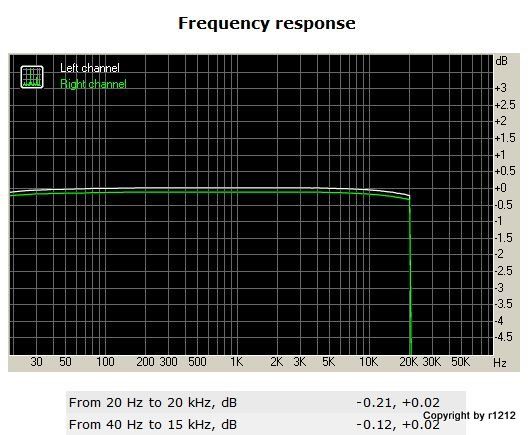

Nie podoba mi się pasmo. 40Hz do 15KHz to trochę mało. Oryginał ma od 5Hz do 200Khz, tylko nie wiadomo z jakim spadkiem.

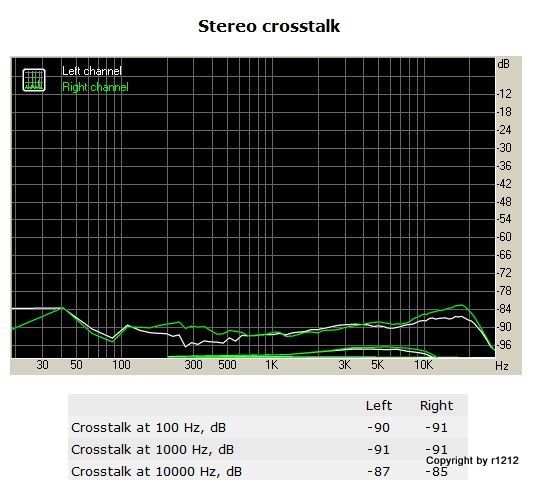

Za to separacja w oryginale wynosi 62dB a tu 92dB - to aż niemożliwe, ze klon tak tłumi przesłuch w porównaniu z oryginałem.

Gdzie jest haczyk?

Czy Twoje kabelki mogą aż tak fałszować pasmo?

Jeśli nie sprawi Ci to kłopotu to napisz coś więcej w tym temacie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jeremy]

Do modushop plik panelu musi zostac wyslany w formacie dwg ale o ile pamietam jesli z autocad'a to w nieco starszej, 2007 wersji ...

Czy widzieliście gdzieś przycisk wandaloodporny, ale z dwukolorowym podświetlaniem? To by super wyglądało przy włączaniu.

Jak znajdziesz daj znac.



Jak ktos cierpi na brak kondensatorów to w hifi colective pojawily sie 10000uF

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Czerwca 2012 przez jeremy

[Demasked75]

Dla mnie cudo, totalne ale..

PCB troche za mała, wejście sygnału, może jakieś pre w wersji mk3?

lepsza filtracja

wiecej miejsca na radiator

oddzielne/dual protect słuchawek

więcej miejsca na kondy

i pady pod black Alps

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Dla mnie cudo, totalne ale..

PCB troche za mała

Jest taka, jak w oryginale, więc zgodna z założeniami projektu.



wejście sygnału, może jakieś pre w wersji mk3?

To zupełnie bez sensu, ale jak koniecznie chcesz to zrób sobie dzielnik na wyjściu i zasilaj końcówkę mocy.



lepsza filtracja

To już jedna noga w Audio Voodoo - filtracja jest wystarczająca i identyczna jak w oryginale. Zupełnie nie rozumiem w czym ona jest za słaba.



wiecej miejsca na radiator

Nasz radiator jest większy niż w oryginale, i to dużo większy.



oddzielne/dual protect słuchawek

Nie ma takiej potrzeby, wszystko pracuje idealnie. Dodatkowy protekt to fanaberia.



więcej miejsca na kondy

Jest zgodnie z oryginałem, nie ma potrzeby stosować więcej miejsca na kondensatory.



pady pod black Alps

To już fanaberie.





Generalnie z założenia projekt miał być jak najbliższy oryginałowi - odsyłam do pierwszych stron tego wątku.



Jeśli ktoś chce uprawiać audio voodoo, kabelki bez izolacji i w postaci srebrnych drutów zamiast ekranowanych itd. to przepraszam, ale nie ze mną.

Dla, mnie liczy się przemyślana i dobrze poskładana konstrukcja, a nie bezmyślne praktyki obrzezania elektrolitów z koszulek termokurczliwych.



To powyższe to tak ogólnie - nie adresuję do konkretnej osoby.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[r1212]

Nie podoba mi się pasmo. 40Hz do 15KHz to trochę mało. Oryginał ma od 5Hz do 200Khz, tylko nie wiadomo z jakim spadkiem.

To nie jest pasmo tego wzmacniacza, tylko w takim zakresie program dokonał pomiaru. Nie za bardzo wiem jak zmienić zakres - wg. mnie się w ogóle nie da :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

To nie jest pasmo tego wzmacniacza, tylko w takim zakresie program dokonał pomiaru. Nie za bardzo wiem jak zmienić zakres - wg. mnie się w ogóle nie da :(

Dzięki za wyjaśnienia.

To dziwne, że nie da się tego zmienić.

Czy to nie wesja demo przypadkiem?





Generalnie dla mnie ważniejsze od pomiarów jest to, że trudno mi przestać słuchać... Ta bajka trwa, i trwa.

Odnoszę wrażenie, że jest coś wciągającego w tym brzmieniu, coś, czego nie miały moje wcześniejsze wzmacniacze. A może to tylko złudzenie?, swoiste "placebo" - nie wiem... Wiem natomiast, że dobrze mi z tym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Brakuje mi jeszcze kilku potwierdzeń otrzymania termistorów.

Proszę o sygnał od:



- Rafals

- Audiophill666

- Irek10

- Avs

- Demasked75

- Zigi

- MarcinUć



Ponad to nie zarejestrowałem wpłaty od Celdur - te termistory nie zostały więc wysłane.

Tu również proszę o kontakt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rafals]

napisałem w wątku, że dostałem termistory. Dziękuję bardzo. Podłączyłem dziś SONY TA-FA5ES - do niczego :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

napisałem w wątku, że dostałem termistory. Dziękuję bardzo.

Przepraszam Cię, przeoczyłem Twoje potwierdzenie.



Podłączyłem dziś SONY TA-FA5ES - do niczego :)



Widzę, że wielu porównuje HA2012 jako wzmak stricte słuchawkowy do zwykłych wzmacniaczy służących pędzeniu głośników.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

Dzisiaj otrzymałem termistory.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin Uć]

Dzisiaj odebrałem awizo z termistorami, faktycznie pchełki :)

Dziękuję za zamówienie.



Brakuje mi jeszcze tylko radiatora, i złączek 3pinowych - w sklepach elektronicznych nigdzie nie mają z takim rastrem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[koluszkin]

3.96mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



2.54mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Radiator pewnie wiesz, że jest w TME, ale w razie czego zamieszczę link :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
