Zobaczyć akustykę, czyli trochę teorii

[Imacman]

Przyjmuję jednak, że głównym moim celem jest skupienie się na pierwszych odbiciach, które mają bezpośredni i chyba największy wpływ na to co słyszymy. W innym przypadku nie mógłbym wykonać nawet przybliżonego projektu. Z drugiej strony czy warto skupiać się na absorbcji fal odbitych wynikających z promieniowania kolumny do tyłu? (na rysunku promień no6). Na pewno tak, jeżeli dążymy do ideału... Tylko w akustyce do zastosowań, nazwijmy to "domowych", ideału nie ma.



To fakt, chociaż ja z uporem maniaka stawiam w tym miejscu panele z PT80 aby jednak ograniczyć efekt SBIR.

[Piotr Seb]

twój rysunek i wniosek jest prawdziwy w zasadzie tylko dla sytuacji gdybyś sam siedział dokładnie na wprost tej jednej kolumny.

100% racji!. Rysunek jest jednowymiarowy w osi X, brakuje Y i Z. Oczywiście można się pokusić o analizę odbić w kolejnych wymiarach... pracuję nad tym robiąc "liczydło" w excelu. Jednak już z pobieżnych wyliczeń wynika, że to co jest na rysunku w jednym wymiarze w dużej mierze może być adoptowane przestrzenie bo różnice wychodzą rzędu kilku centymetrów na długości ok. 2m. Oceniam, że wystarczy wykonać absorber o zwiększonych o kilka centymetrów wymiarach.

Mam też rysunek przestrzenny ale nie zamieszczałem go na forum bo tylko autor (czyli ja) jest w stanie zrozumieć gdzie teoretycznie pojawiają się pierwsze i kolejne odbicia...(jest czarno od linii).

Tak przy okazji kupiłem kartę na USB, czekam na Radioshacka z ebaya i z waszą pomocą (głownie liczę na Icemana) dokonam pomiarów tej akustycznej dziczy. Później ruszam w kierunku absorberów we wskazanych miejscach i zapoznamy się ewentualnymi efektami tychże działań...

[Imacman]

Tak przy okazji kupiłem kartę na USB, czekam na Radioshacka z ebaya i z waszą pomocą (głownie liczę na Icemana) dokonam pomiarów tej akustycznej dziczy.



Z pomiarami zapraszam do wątku o zestawach pomiarowych. Proszę nie mylić nicków, bo na Forum jest Iceman, który nie jest mną :)

[Piotr Seb]

Z pomiarami zapraszam do wątku o zestawach pomiarowych

Tak zrobię.

Proszę nie mylić nicków, bo na Forum jest Iceman, który nie jest mną :)

Upsss... I did it again.

Nie pozostaje mi nic innego jak tylko przeprosić. P R Z E P R A S Z A M.

Teraz będę pamiętał.

[Imacman]

Upsss... I did it again.

Nie pozostaje mi nic innego jak tylko przeprosić. P R Z E P R A S Z A M.

Teraz będę pamiętał.



Kiedyś ktoś nas pomylił i był zdziwiony, ze nie pamiętam rozmowy z dnia poprzedniego, a rozmawiał z Icemanem :)

[palton]

Panowie, popełniłem artykuł o wpływie ustrojów na akustykę pomieszczenia. Nie kopcie za bardzo ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzius]

A teraz coś nieco zaskakującego jak zmienia się sygnał gdy poprzesuwamy fazy częstotliwości składowych.

Przykład ekstremalny i książkowy, ale dobrze ilustruje co się dzieje gdy zwrotnica w kolumnie źle działa.

[arczi87]

Ekstremalny przykład, biorąc pod uwagę że (na moje oko) różnice są poniżej 6Hz.

[Dzius]

Ekstremalny przykład, biorąc pod uwagę że (na moje oko) różnice są poniżej 6Hz.

Widać nie zrozumiałeś. Więc się poprawiam z opisem. Na każdym rysunku z prawej strony jest sygnał (osobna ścieżka na prawo od opisu 30Hz). To co ma po lewej, to rozłożenie na fale składowe wg przekształcenia Fouriera. W obu przypadkach widmo częstotliwości jest to samo, natomiast różnią się przesunięciami fazowymi tych fal składowych, czyli widmem fazowym. Co do 6Hz to nie ma to znaczenia. Równie dobrze przykład tego typu można zrobić dla 60, czy 600Hz. Chodzi o samą zasadę. Wiem że w podręcznikach do akustyki czegoś takiego nie znajdziecie, ale przemawia to do wyobraźni.

[arczi87]

Widać nie zrozumiałeś



Ja również mogę napisać, że nie zrozumiałeś mojej wypowiedzi.



A czy odstępstwo od oryginalnego sygnału nie jest skutkiem (w tym przykładzie), przesunięciem fazowym częstotliwości składowych poniżej 6Hz ? :)

Co do kolumn prawie każdy element w zwrotnicy wprowadza przesunięcia fazowe, więc nawet zgrywając fazę, nigdy nie unikniemy przesunięć fazowych.

Więc co do kwestii zniekształceń fazowych, nie bądźmy tacy drobiazgowi. O ile fazę w miejscu podziału da się jako tako zgrać, tak całościowo i tak będzie sobie hulać.

[Dzius]

A czy odstępstwo od oryginalnego sygnału nie jest skutkiem (w tym przykładzie), przesunięciem fazowym częstotliwości składowych poniżej 6Hz ? :)

Nie !!!

Wystarczy że przeczytasz dokładnie opis pod rysunkami. To że nie zrozumiałeś wynika z tego że niezbyt dokładnie to opisałem, więc się nie obrażaj.



O ile fazę w miejscu podziału da się jako tako zgrać, tak całościowo i tak będzie sobie hulać.

To dlatego czasem odwraca się polaryzację przy filtrach drugiego i trzeciego rzędu ?



Zamieszczone rysunki mają tylko pokazać, że przy tym samym widmie częstotliwości kształt sygnału się zmienia gdy następują przesunięcia fazowe - pokazać graficznie. Nie chodzi o wymądrzanie się, tylko pokazanie czegoś co zazwyczaj w żadnych książkach o głośnikach i akustyce nie pokazują, lecz wmawiają nam że zmiany fazy nie słyszymy.

[arczi87]

Nie !!!

Wystarczy że przeczytasz dokładnie opis pod rysunkami. To że nie zrozumiałeś wynika z tego że niezbyt dokładnie to opisałem, więc się nie obrażaj.





Dobra jest napisane, że dla każdej o 90 stopni :) Zwracam honor.



To dlatego czasem odwraca się polaryzację przy filtrach drugiego i trzeciego rzędu ?



Ciekawe dlaczego pominąłeś filtry 1 rzędu?



No a co do reszty to zgoda.

[Dzius]

Ciekawe dlaczego pominąłeś filtry 1 rzędu?

Bo sygnał rozdzielony przez filtr 1 rzędu składa się ponownie bez przesunięć fazowych.

[jarkog]

Cieszę się że się powyjaśniało, mimo że to dotyczy w zasadzie kolumn :).



Wracając do akustyki jako takiej, chyba analogicznie można by to też odnieść, czyli skutki przesunięcia fazowego/czasowego, do sygnału bezpośredniego z kolumny i odbitego od ściany, sufitu czy podłogi.

[arczi87]

Efekt SBIR jest właśnie tego typu zjawiskiem gdzie fala odbita ma obróconą fazę i wygasza konkretną częstotliwość.

[jarkog]

... i wygasza konkretną częstotliwość.

Lub podbija :).

I analogicznie z innymi odbiciami pomieszczenia się dzieje. Nawet z... tu wracając do kolumn na chwilkę, efektem odbić od samej płaszczyzny kolumny :).

I jak tu odsłuchiwać idealnie? :)))). Ciężko. Dlatego trzeba chociaż poprawiać co się da :).

[arczi87]

Lub podbija :).



Jeśli ma przeciwną fazę tak jak napisałem zawsze będzie wygaszać.

[jarkog]

Wszystko zależy od odległości kolumny od ściany i długości danej fali, którą miałoby się rozpatrywać. Jeżeli różnica odległości kolumny od ściany będzie równa połowie długości fali, to się dodadzą maksymalnie :). Bo wtedy Max pierwszej amplitudy pokona drogę od głośnika do ściany i z powrotem w czasie pełnego okresu fali. Spotka się wówczas z nowym maxem nowego okresu tej fali właśnie wychodzącym z głośnika. Chyba nic pomyliłem nic mam nadzieję :). Chyba że przesunięcie powinno być tylko o 1/4, czy 3/4 okresu i wielokrotności. W tej chwili nie jestem pewien. Bo w tej chwili nie mam pewności, czy po odbiciu od ściany odwraca się faza. :). Jedno jest pewne w każdym razie że fale z podobnym prawdopodobieństwem mogą się tak dodawać jak i odejmować :).

.



I nie ma jak to... obrazek, zamiast tysiąca slów...



Ta sama częstotliwość a minimalnie inna odległość źródła dźwięku od ściany.



odejmowanie się fali głównej i odbitej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dodawanie się fal głównej i odbitej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arczi87]

W sumie nieważne

[jarkog]

A tu dla oglądu bez ściany i tym samym bez odbić, czyli bez dodawania się i odejmowania fal:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Widać wyraźnie prawdziwą, czyli poprawną (rzeczywistą) amplitudę fali głównej niezakłóconej odbiciami od ściany za kolumną.



Intensywności kolorów świadczą o wysokości amplitud. Tu są średnio jasne w porównaniu do poprzednich, które są albo bardziej intensywne albo mniej co jest wynikiem ich wzajemnej interferencji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sound of silence]

Tu przykład na rozpraszacze jakiś jest. Ale to chyba boczne skosy :).



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dzięki, ze podjąłeś ten wątek i tę fotkę, bo mam bardzo podobne pomieszczenie. Co o tym myślisz, jeśli chodzi o zaproponowane ustroje. Autor uważał, ze dyfuzory zabierają sporo dźwięku, a ustroje policyndryczne - czy jak je tam zwą - pozwalają utrzymać mniej wytłumiony charakter pomieszczenia, spełniając jednocześnie rolę rozpraszacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarkog]

NIe mogę opiniować jako znawca. Ale na pewno gładkie ustroje cylindryczne, z takiego samego materiału, więcej oddają z dźwięku który na nie padł niż typowe dyfuzory a tym bardziej niż pochłaniacze z materiałów miękkich.

CZy dyfuzory zabierają sporo dźwięku? Wszystko zależy jakiego odsłuchu szukasz. Aby przekonać się, który ustrój zabierze odpowiednią dla naszego gustu ilość dźwięku, trzeba je niestety przetestować w warunkach polowych własnego pomieszczenia. Dyfuzory 1D i 2D na pewno są jakimś wypośrodkowaniem. Ale czy akurat takie będzie Tobie pasować, o tym chyba nikt na pewniaka nie potrafi Cię zapewnić. Wydaje mi się że dyfuzory z bardzo szerokim pasmem w dół a więc te głębokie, mają szansę mocniej tłumić średnie i wyższe części pasma niż te płytkie. Zawsze jest coś za coś. Może też być i tak, że półwalec wykonany z miękkiego drewna czy gipsu więcej pochłonie niż dyfuzor wykonany z porcelany :). Budowa i materiały potrafią wiele zdeterminować. Nie należy się kierować jedynie samym rodzajem ustroju.

[silentbob]

Podsyłam link do ciekawego filmu wprowadzającego do świata akustyki:





Pozycja obowiązkowa dla początkujących i nie tylko :)

[jarkog]

Uporządkowane pole akustyczne tworzone z dwóch źródeł (kolumn) bez ścian:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Pole akustyczne tworzone z dwóch źródeł (kolumn) w pomieszczeniu ograniczonym ścianami:





Im bardziej rozpraszamy/pochłaniamy fale odbite tym bardziej zbliżamy się do pierwszego rysunku. Punkt w którym chcemy się znaleźć z naszymi odsłuchami zalezy od nas samych.



Bez ścian niskie tony:





Niskie ze ścianami pomieszczenia:





Wyraźnie widać bałagan jaki wprowadzają ściany i odbicia od nich w kształt jednorodności pola akustycznego.



I wysokie:

bez:



z:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarkog]

Myślę że warto zobaczyć zanim zniknie z youtuba. (długie)



O falach i modach (pod koniec):



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



a tu można załapać wizualnie trochę zasad pracy rezonatorów rurowych:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kangie]

Bardzo ciekawe te wykłady. Obejrzałem w całości. Akustyka do jednak bardzo ciekawa dziedzina fizyki. Niezły mjusik na końcu ;)

[jarkog]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



źródło:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[r47]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ka.doc]

Kto chce niech czyta. Na wszelki wypadek dodałem w dwóch formatach akustyka.doc i akustyka.pdf

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzius]

Uczeni walcza od wielu lat nad tzw ogólna teoria pola – jak dotad bezskutecznie.

To takie małe niezrozumienie. Nie chodzi o jakąś tam teorię, lecz o to że trójwymiarowe modelowanie rozchodzenia się fal jest dosyć złożone. Potrzeba do tego określenia bardzo wielu parametrów i bardzo dobrego i drogiego oprogramowania modelującego oraz dużo czasu maszynowego.

[jarkog]

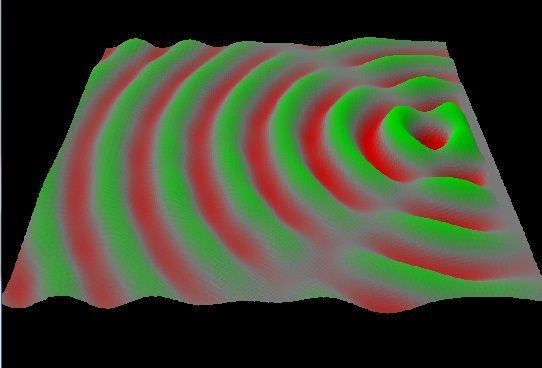

Skomplikowane rzeczy trzeba od prostych rycin zaczynać kojarzyć :).



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
