tak jest lub zanim sobie kupicie potek na wartość około 500R wieloobrotowy (aniżeli 2K jednoobrotowy) aby ustawić dokładną wartość można w ciemno wylutować pr`ke i wlutować wartość stałą rezystora 270R

[arkotic]

w poniedziałek dostałem coś takiego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasioo]

OK gra na 2x mostek 22000uf mundorf .... SCENA SCENA SCENA i dynamika ... ... na wejściu 10u magicznych BP CapXcon ,,, ;)

[frobek]

SCENA SCENA SCENA i dynamika ... ... na wejściu 10u magicznych BP CapXcon ,,, ;)

Dobry jest, co?

A kondensatory wejściowe możesz spokojnie usunąć, jak tylko źródło masz bez składowej DC.

[Yasioo]

Te czarne kondy 1u .. można zmienić na 2,2uf? to są wyjściowe tak?

[frobek]

Te czarne kondy 1u



Podaj oznaczenie z PCB, bo tak po kolorze to już nie pamiętam.

[jaeger]

Amp jest w sklepie DX.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Kilka rzeczy już u nich kupiłem.



Mają także ampy na TDA7292

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



oraz TDA7498

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Najlepiej wybrać wysyłkę "free" czeka się trochę czasu ( do ok 35 dni ) ale jest duża szansa na ominięcie cła ,

choć i tak paczki są stemplowane przez UC.



Do tej pory na ok 5 paczek tylko jedna zainteresowała bliżej UC ale wartość przesyłki nie była zbyt wielka i nie trzeba było nic dopłacać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Amp jest w sklepie DX.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tylko że w sklepie prawie 60$, a na ebayu 35.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasioo]

NO ... jestem zdziwiony jak to gra ... usiadłem z wrażenia ... ... .. masakra ;) ....

[frobek]

masakra ;)



Prawdziwa masakra się robi z lampowym preampem, dostaje dodatkowych detali, ze znacznie lepszą sceną przy zachowanej dynamice. Właśnie doregulowałem mojego WK-WA (zoptymalizowałem punkt pracy dla lamp 6N1P), włączyłem Black Album i szukam szczęki po domu :)

[Yasioo]

Ja gram na MARZ ;) i na PRE lampowym na 6sn7 ;) ..... na lampach ładnie gra ;) ... ale na MARZ ma lepszego kopa ;) ...



Puszczam Soulfly --> miazga , Dire Stairs - MIÓD! ...

[frobek]

Ja gram na MARZ

Co to takiego?

[Gość]

MARZ to preamp marantza wystepuje pod tą nazwą na ebayu jako kit DIY. Kolega MARER pisał o tym pre swego czasu w którymś wątku.

Edytowane 27 Grudnia 2013 przez boomaga

[freedi]

MARZ to preamp marantza wystepuje pod tą nazwą na ebayu jako kit DIY. Kolega MARER pisał o tym pre swego czasu w którymś wątku.



Dokładnie i wtrącę się w temat:),szukałem tego pre i znalazłem tutaj:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Grudnia 2013 przez freedi

[kiku1]

Mam pytanie odnośnie wyboru wersji 125W czy 250W, która brzmi lepiej?

Nie chodzi mi tu o moc.

[frobek]

Podejrzewam, że różnicy w brzmieniu nie będzie. A już na pewno nie da się jej usłyszeć.

[Kopczas]

Ja też podłączyłem...przestrzeń, faktycznie masakra. Natomiast jest nad czym popracować. Nie wiem ile to zasługa konda i rezystora 3.01k na wejściu, ale są do wymiany. Jest też filtr z rezem 330r w sygnale też do wymiany albo do usunięcia.

Względem mocno modyfikowanego yaqina mc10l brakuje mi wybrzmieć przede wszystkim i dociążenia. Opinia wersji prosto z pudełka.

[arkotic]

nikt nie pokazuje foto to ja pokaże prosto z placu ;)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



w zasilaniu przetwornica dodałem parę kondów bo przy większym łupnieciu wzmak potrafił się wyłączyć

wszystkie rezystory strasznie się grzeją do 90 do 155 stopni (te niebieski)

radiator 32 stopnie

cewki na wyjściu 45 stopni



przy włączaniu lewy/prawy kanał startuję w różnym odstępie czasu czy ktoś też ma taka przypadłość pewnie tolerancja części,



ogólnie używam go do napędzania doły i też jestem zadowolony tak bez grzebania na starcie tak to gra... ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ThomasWawa]

Ja dodam od sIebie swoje wrazenia a wiec..

po skalibrowaniu wzmacniacza na 400 khz zauwazylem ze milo gra...jest oki ale pokusilem sie o wiecej poszedlem na 600 khz testuje juz godzine milo gra ... dlawiki cieple lekko przy 400 khz byly bardziej cieple.. oczywiscie przetestowalem go pod troche ciezszym graniem tez i naprawde w moim zyciu nie mialem koncowki ktora by tak przedstawiala wartosci dzwieku.. .

Kto nie rozumie dzialania wzmacniacza to troche jeszcze mu zamieszam w glowie a wiec zdj ukazuje kluczowanie wzmacniacza jalowo:P



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ThomasWawa]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

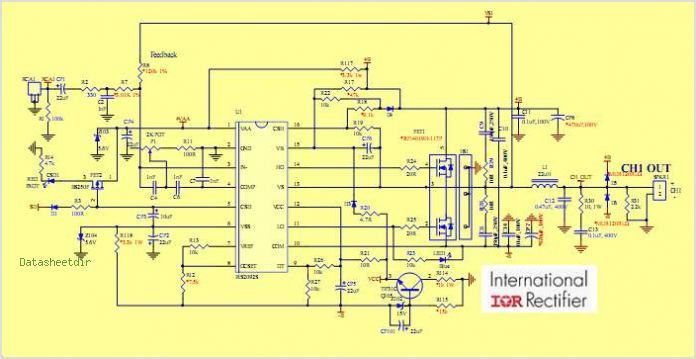

Dodaje rowniez schemat:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Względem mocno modyfikowanego yaqina mc10l brakuje mi wybrzmieć przede wszystkim i dociążenia.

Te elementy wejściowe można usunąć, warunek że źródło jest bez składowej DC.

Wyregulowałeś częstotliwość pracy? To jest b. ważne.

Z jakim preampem grasz?

Przestrzeń jest taka dobra, bo praktycznie nie ma różnic w przesunięciach fazowych dla poszczególnych częstotliwości, w przeciwieństwie do tranzystora i lampy. Wybrzmienia moim zdaniem to jeszcze może być problem filtra wyjściowego, możesz na początek wymienić kondensatory na np. Wima MKT. Ja jeszcze szukam nieco lepszych cewek, może powietrznych.

Rezystor R7 musi zostać, bo razem z R8 określa wzmocnienie.

[Yasioo]

Który to kond wyjściowy? i czi mogę go zamienić na 2.2U

[frobek]

Który to kond wyjściowy? i czi mogę go zamienić na 2.2U

C12 (470nF), nie możesz bezkarnie zmieniać wartości bo zmienisz charakterystykę filtra, możesz dać lepszy kondensator. Myślę, że nieznacznie można próbować zmieniać wartość tego kondensatora i zobaczyć jaki to ma wpływ na dźwięk, w szczególności na wysokie tony. Charakterystyka filtra wyjściowego jest również mocno zależna od impedancji kolumn, więc to tez ma wpływ na brzmienie - rysunek 2 na stronie 11.

[ThomasWawa]

Jesli koncoweczka gra slabo to wyreguluj najpierw punkt pracy jej bo bez tego to ona nie gra za dobrze przy 200 khz na ucho to nie jest to!

[Bogdan]

a może ktoś zaprojektowałby wersję mono podobna do tej bułgarskiej ? fajna zwarta konstrukcja - możnaby "poprawić " niektóre fabryczne wzmacniacze czy amplitunery - ja mam Primare SPA20 i az sie prosi wbudować do środka takie cudeńka.



włąsciwie to chińczycy zrobili juz robotę :-)

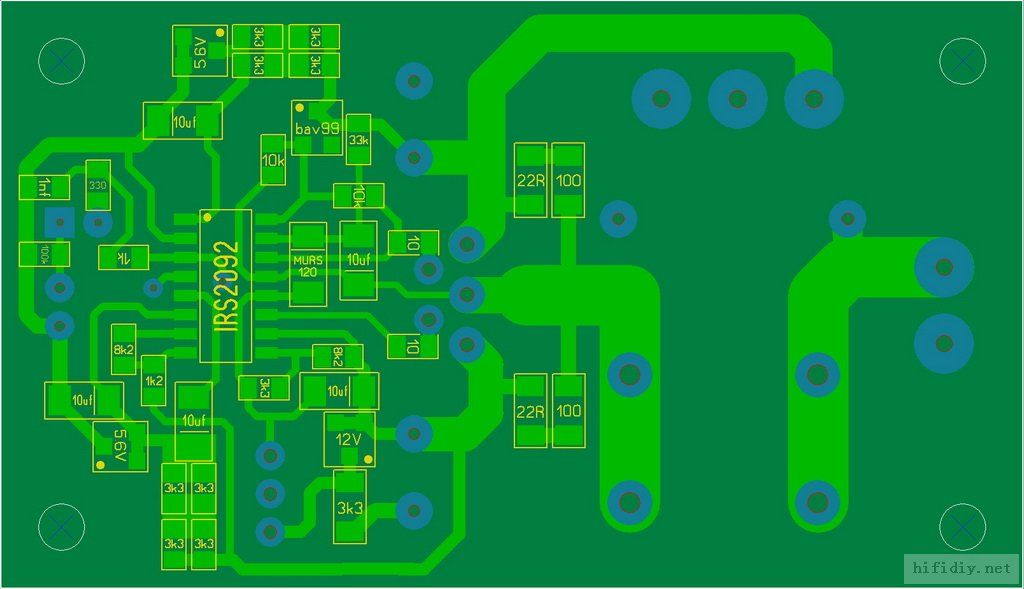

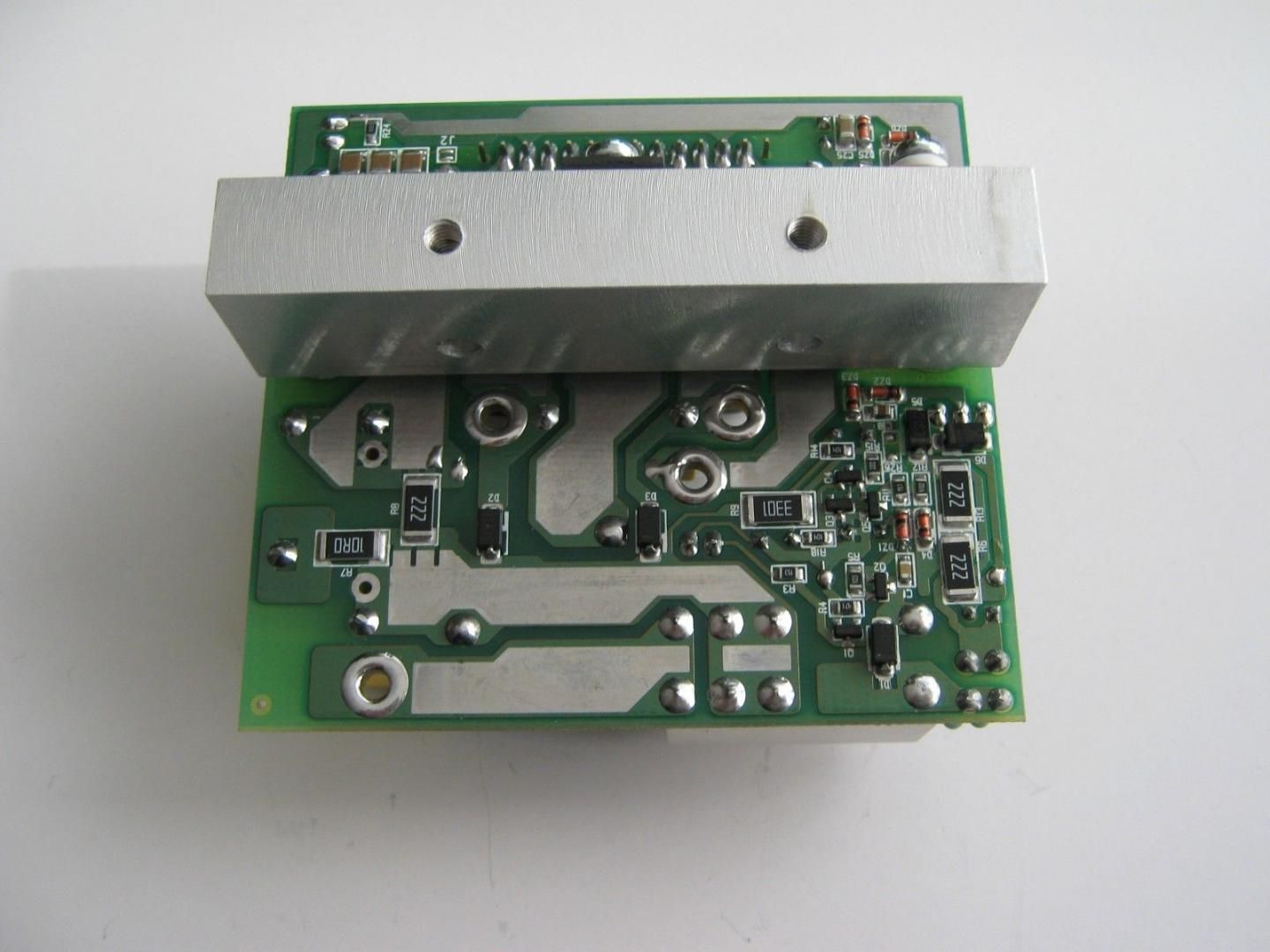

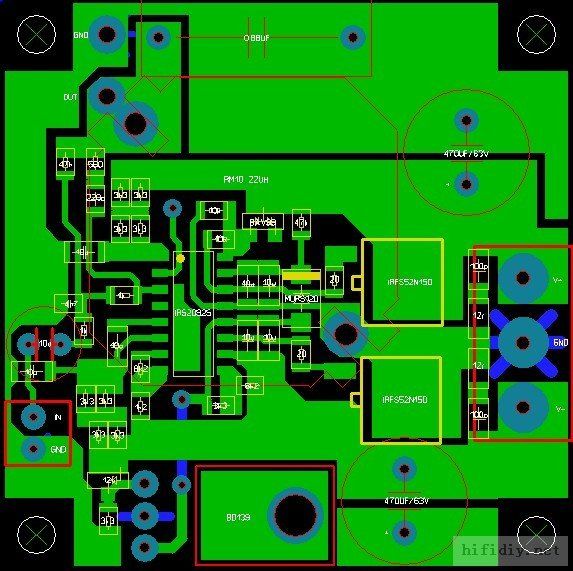

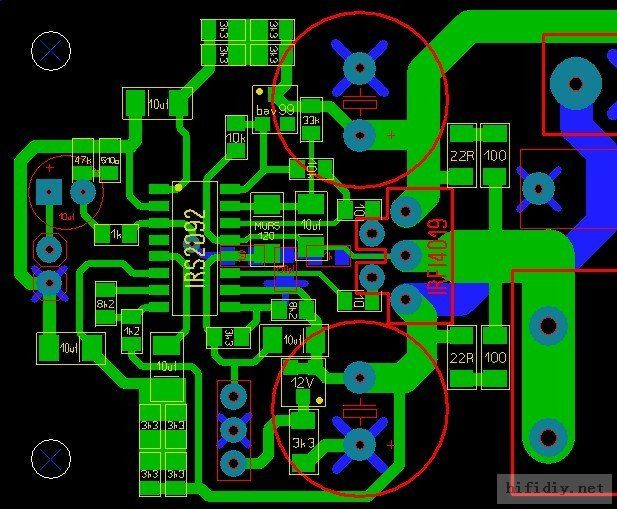

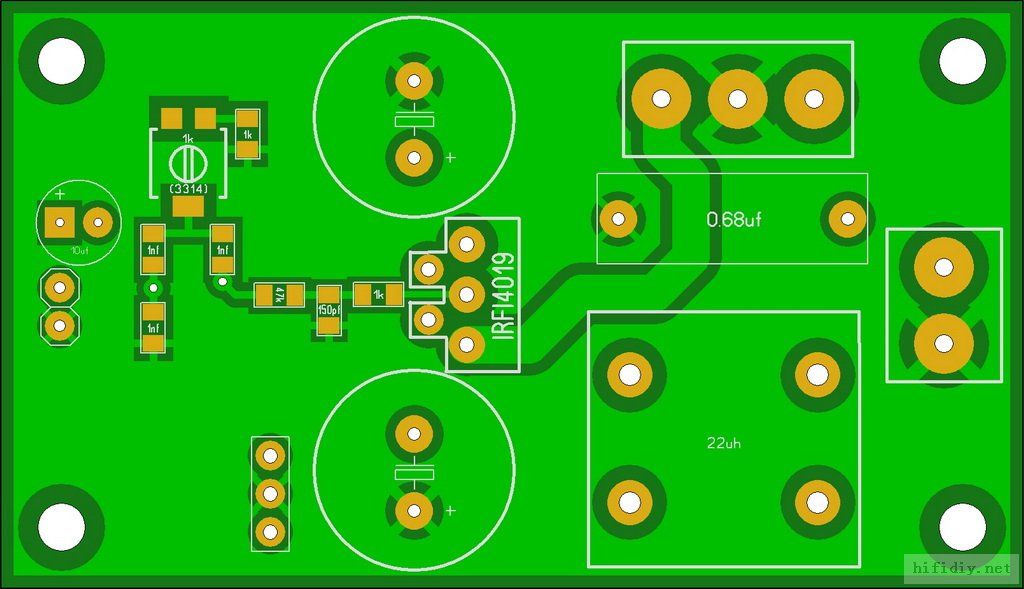

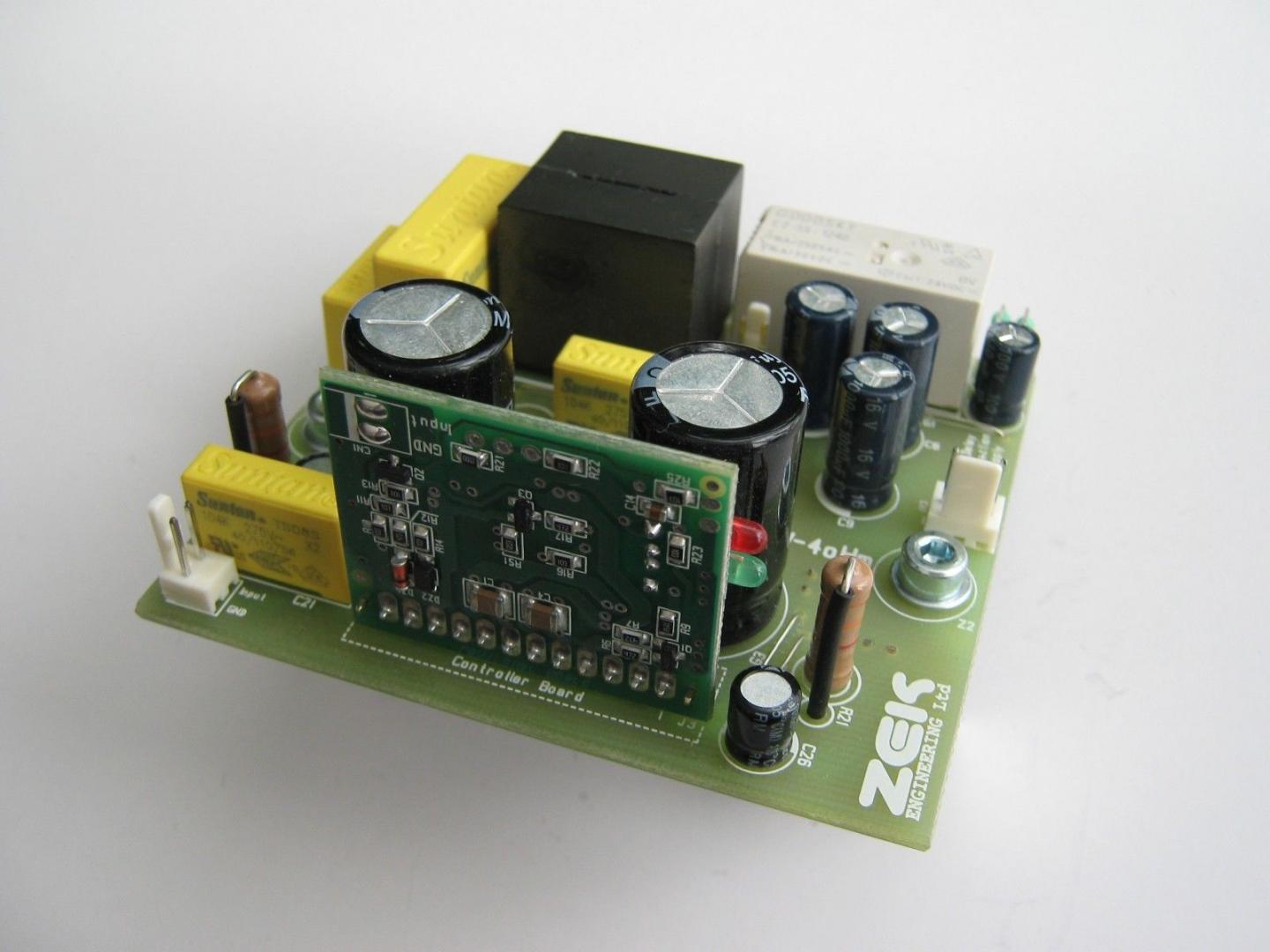

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Grudnia 2013 przez Bogdan

[jar1]

Można zapytać :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pewno by się podjęli.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

piszą w pliku iraudamp7s IRF coś takiego: Bus Pumping

When the IRAUDAMP7S is running in the stereo mode, bus pumping effect takes place with low

frequency high output. Since the energy flowing in the Class D switching stage is bi-directional,

there is a period where the Class D amplifier feeds energy back to the power supply. The majority

of the energy flowing back to the supply is from the energy stored in the inductor in the output LPF.

Usually, the power supply has no way to absorb the energy coming back from the load.

Consequently the bus voltage is pumped up, creating bus voltage fluctuations.

....... There is no bus pumping effect in full bridge mode.

warto się zastanowić, czy nie dokupić jeszcze jedną płytkę i puścić oba kanały, każdy w pełnym most

Charakterystyka filtra wyjściowego jest również mocno zależna od impedancji kolumn, więc to tez ma wpływ na brzmienie - rysunek 2 na stronie 11.

nie mogę odszukać gdzie wyczytałem, że filtr wy jest optymalizowany do 4 ohm

po skalibrowaniu wzmacniacza na 400 khz zauwazylem ze milo gra...jest oki ale pokusilem sie o wiecej poszedlem na 600 khz testuje juz godzine

mój T1 od Mifimediy jest fabrycznie ustawiony na 650kHz (ale jest nieco inny) Edytowane 28 Grudnia 2013 przez mamel

[frobek]

nie mogę odszukać gdzie wyczytałem, że filtr wy jest optymalizowany do 4 ohm

Tak wygląda po charakterystyce, dla 8 omów ma jak dla mnie dość niefajne podbicie.

[ja_brzoza]

Możecie napisać (jak ktoś wie :-) co trzeba zmienić dla dopasowania pod 8ohm.

[sylwek.k]

sylwek.k pytałem Bogdana, ta wersja 2x250W gra z 4 Ohmowymi kolumnami zasilana napięciem 55V.



Zresztą to samo napisał w wątku w którymś poście.

Jesli nie naprawię amplitunera kd to będę miał trafo 47-0-47 o mocy około 650W, czy to wystarczy aby napędzić mojego potwora i czy takie napięcie spowoduje że pociągnie kolumny 4R.

Z góry dziękuję za odpowiedź.
