Accuphase c2810 klon

[protagoras]

Lista będzie zamknięta w jakimś konkretnym terminie czy jak uzbiera się kilka chętnych osób?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nerwowyx]

Jeśli o mnie chodzi to się nie spieszy ale możemy poczekać aż (jak) się uzbiera większa ilość osób bo zamawiać do 1 osoby to tanio nie wychodzi płytki są przeogromne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nerwowyx]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



opis wyjść, co i jak podłączyć do sterownika.

UWAGA!!! pomylenie polaryzacji może się źle skończyć dlatego najlepiej z 3 razy sprawdzić. Masę łatwo znaleźć: " tam gdzie polygon tam też jest masa" ;)



Wprowadziłem jeszcze małą modyfikacje do tych sterowników:

2 kostki 74act14n (bufor bramek na bramkach not) odgiąłem nóżki zasilające, zmostkowałem i podciągnąłem do +5V z głównych płytek(kabelek przechodzi przez pin Vcc (+5V) na micro-matchach tam też należy go przylutować po włożeniu złącza), modyfikacja ta wynikła z moich ostatnich pomiarów i pozbyła się sporej ilości zakłóceń mierzalnych. Może i idealnie nie wygląda ale się sprawdza:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nerwowyx]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



srebrna wersja maszyny do mielenia mięsa:)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Listopada 2014 przez nerwowyx

[hi_aro]

Napisz o tych kondensatorach, które masz. Jak wpływają na dźwięk.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nerwowyx]

To dla mnie wyzwanie jeśli chodzi o fantazyjne pisanie dot. dźwięku :P

na wejściu: janzen superior z cap - znacznie lepiej, bardzo przejrzysty dźwięk, jeśli źródło z którego korzystamy ma na wyjściu kondensator blokujący to te kondy z wejścia preampa można zmostkować, wtedy jest najlepiej

na wyjściu konwertera I->V Jupitery vintage tone mostkujące Elny Silmic ARS super... blablabla... poprawa w stosunku do tych standardowych eln (brązowych z białym paskiem dostępnych na aledrogo) znaczna, zdecydowanie bardziej neutralny dźwięk w połączeniu z jupiterami jak w utworze pojawi sie gitara to coś pięknego:). Tutaj nie można zmostkować kondensatorów gdyż oddzielają sekcje I->V od wy zbalansowanego

Na wyj zbalansowanym tak samo jak w przypadku sekcji I->V z tym że, jeśli końcówka posiada wejście zball. z kondensatorami blokującymi to najlepiej je również zmostkować.

Kondensatory dobierałem na podstawie: "co kupić by było tanio a dobrze" no i znalazłem elementy które w stosunku jakość - cena były najlepsze. Wiadomo tutaj jest sprawa kto jaki ma gust i na tej podstawie można samemu dobrać te elementy ale w przypadku tej konstrukcji to tylko zmiany kosmetyczne bo układ gra rewelacyjnie ale przy tej klasie jeśli można wydobyć tych pare % więcej osobiście uważam że warto ale to tylko moja opinia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Listopada 2014 przez nerwowyx

[nerwowyx]

Dlatego że planuje sporo uaktualnień dot. softu i też aby każdemu osobno nie tłumaczyć poniżej instrukcja jak programować sterownik:

1. Potrzebny jest programator STLINK/V2. Jest kilka na allegro dostępnych lecz tych aktualnie co tam są nie używałem i nie daje 100% pewności że zadziałają lecz ten:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) jest przetestowany i działa w 100%.

2. Program do programowania to prosta aplikacja flaszująca pamięć STlink Utility należy ją zainstalować przed podłączeniem programatora, można ją pobrać z:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Podczas instalacji instaluje sie stlink utility oraz stlink drivers.

3. Po zainstalowaniu należy podłączyć programator do złącza USB. System wykryje i zainstaluje sterownik drivera

4. Należy podłączyć programator do płytki sterownika. Potrzebne są jedynie 4 wyjścia: SWCLK, SWDIO, GND oraz bardzo ważne 3,3V nie 5V gdyż to skutuje spaleniem procka!!!! Napięcie 3,3V wyprowadzamy z programatora, te z reguły mają wbudowane zasilania do programowania. Podłączenie jak i samo programowanie należy wykonać przy odłączonym zasilaniu głównym sterownika.

Złącze do programowania oznaczone jest jako JP2 i wyprowadzenia są oznaczone jako:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Należy zwrócić uwagę aby nie pomylić polaryzacji.

5. Włączamy Stlink Utility -> file -> open file -> aplication.hex (wkładka którą każdemu wyślę) następnie Target -> Programm & Verify -> Start i gotowe. Warto pamiętać o tym żeby przewody z programatora do złącza JP2 były możliwie jak najkrótsze (te dołaczone do zestawu programatora są z reguły odpowiednie), programowanie o protokole Stlinka jest na b. dużej częstotliwości i długie kable mogą skutkować tym że programator nie wykryje procesora. Programator z ebeja na 100% działa i używam go z powodzeniem do dziś. Można go kupić w wielu źródłach, swego czasu był dostępny na allegro za parę groszy lecz aktualnie coś go nie ma

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarbub]

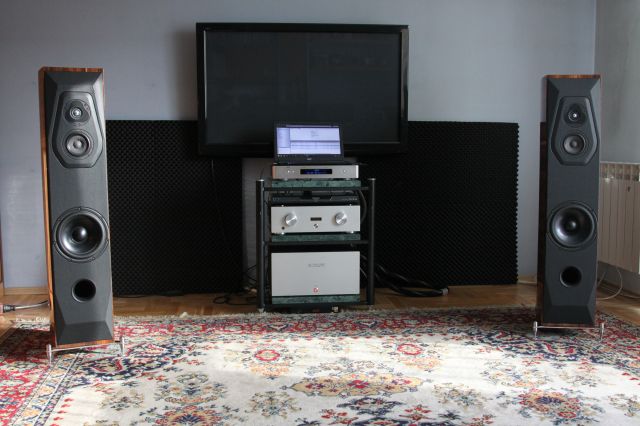

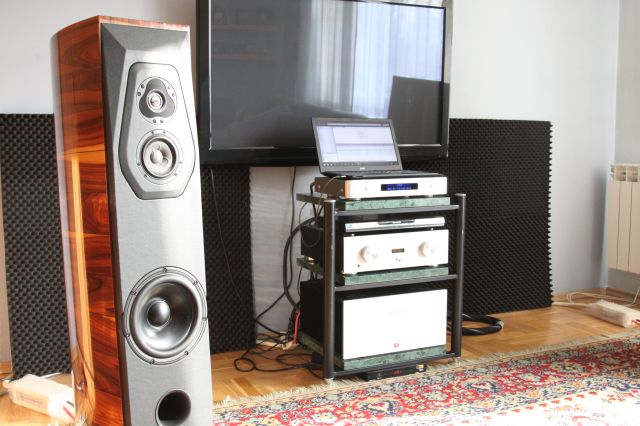

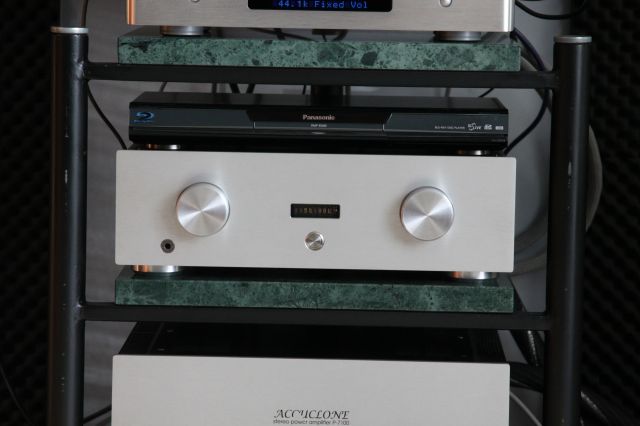

Witam.Moja nowa "zabawka".Pre 2810.Za pośrednictwem forum składam gorące podziękowania Damianowi(nerwowyx).Przedwzmacniacz przeniósł system w inny dużo lepszy wymiar,spodziewałem się,że będzie dobrze,ale aż tak?.Jeszcze raz wielkie dzięki Damian.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

jarbub świetny sprzęt :) Sam accu i pre składałeś?

Ja niestety muszę czekać aż zbierze się lista na PCB do 2810 by zagościło w moim domowym zaciszu szczęście jak w Twoim. Może dzięki Twemu świadectwu zdecydują się niezdecydowani :)



Kolumny znajome :) autorzy świetnie się spisali :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micha7n]

Co to za kolumny?..wersja DIY:)?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nerwowyx]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Powyżej link do ilustracji połączeń wykonaną bardzo fajnie przez znajomego któremu wielkie dzięki za poświęcenie:)))

P.S jedyna uwaga. Do nowej wersji płytek wyprowadzenia logika z płyt głównych i płytki sterownika nie są zgodne i trzeba crosować. Uwaga dot. wejść RCA, Nie trzeba ich mostkować można podłączyć do wejścia GND konkretnego inputa, Albo wszystkie masy wejściopwe złączyć (lewego i prawego oddzielnie) i podłączyć do płyt głównych punktu masy





Jedna sprawa dla wszystkich którzy używają najnowszego softu by nie używać funkcji MUTE dostępnej z pilota. Dlatego że sprawia problemy: rzecz do poprawienia, lecz póki co nie wyrabiam z czasem. Ale będzie to poprawione:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Grudnia 2014 przez nerwowyx

[pisklak]

Podziekuj koledze ode mnie; wszystko jest rozrysowane na cacy ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mar_70]

Moze jest ktos chetny na pre ? - odstapie po kosztach wykonania

Pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ola98]

Wysłałem PW



pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artrex1]

Moze jest ktos chetny na pre ? - odstapie po kosztach wykonania

Pzdr

Witam! Jeśli preamp jest jeszcze aktualny to byłbym zainteresowany, proszę o kontakt

pozdrawiam Artur

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaskiniowiec]

Witam , ostatnio tak gadałem z Damianem , po sąsiedzku :) . Mam taki pomysł by skonstruować układ wykorzystujący ten elektroniczny potencjometr aava . Ale blok wyjściowy skonstruować na lampach , konkretnych lampkach :) .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Witam , ostatnio tak gadałem z Damianem , po sąsiedzku :) . Mam taki pomysł by skonstruować układ wykorzystujący ten elektroniczny potencjometr aava . Ale blok wyjściowy skonstruować na lampach , konkretnych lampkach :) .



Chętni na pewno się znajdą na taką hybrydę :) Kolega ma właśnie preamp zbalansowany na lampach i całkiem przyjemnie gra cały zestaw. W moim przypadku jestem zwolennikiem półprzewodników dobrze zaaplikowanych :), ale jak to mówią są różne gusta i tak to zostawię bo to bardzo drażliwy temat ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nerwowyx]

Pomysł jest generalnie taki żeby po:

1- przerobić całość na konstrukcje modułową (daje to duzo plusów bo samemu można coś tam wepchnąć i pomajstrować albo skorzystać z gotowego modułu:) Największy bonus takiej konstrukcji to zmniejszenie długości ścieżek, przede wszystkim masy

2- przerobić wersje reg głośności po mojemu avg - analog vari. gain, na wersje w pełni zbalansowaną i 12 bitową albo 16.

3- rewelacyjny segment wejściowy bez zmian

4- konwerter I->V na lampach,

5- sterownik zupełnie nowy na nowym lepszym procku stm32f373rct6 z zewnętrzną pamięcią. Wszystko będzie przerobione, gdyż jak to zwykle bywa podczas zrobienia czegoś wychodzą dopiero błędy, 1 gałka do regulacji wzmocnienia, zrobię to za pomocą przetwornika ADC 16 bitowego wbudowanego w stma, i potka ustalającego punkt pracy. Selektor na panelu dotykowym i inne bajery przede wszystkim pilot. Miałem też pomysł aby zostawić kilka portów na odbiornik bluetooth'a i napisać apke (pierw) na iOS'a potem androida który zastąpi pilot:)



Roboty w cholerę, zacznę pierw od sterownika potem za płytki (mam już baze zrobioną wystarczy to pociąć i poskładać do kupy;)) najwięcej roboty będzie przy AVG gdyż chciał bym aby całość zmieściła się na 2 małych płytkach dla 1 kanału.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek_50177]

wiadomo co już na temat młodszego brata C2410?? Udało Ci się sklekocić to do kupy??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nerwowyx]

kleje go, mam trochę z nim problemów. Chodzić będzie na pewno kwestia tylko kiedy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mozsbi]

Jeśli ma ktoś gotowe działające układy zapraszam na PW

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek_50177]

wiadomo co już na temat młodszego brata C2410?? Udało Ci się sklekocić to do kupy??



I jak udalo Ci sie pokonac przeszkody??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nerwowyx]

Tak, kończę jeden kanał, dzisiaj chce to uruchomić. Wieczorem dodam jakieś zdjęcia jak skończe:) Skupiam się głowie teraz na tym więc szybko pójdzie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Stycznia 2015 przez nerwowyx

[Tomek_50177]

A teraz jak wygladaja postepy??;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nerwowyx]

W niedziele zacząłem robić sterownik gdyż sie skapowałem ze nie mam czym tego testować, i zrobiłem na potencjometrze nie na enkoderze jak to przed tem było. Działą prawie tak stabilnie jak sie tylko dało zrobić(chodzi o samą sekwencje włączania kluczy za pomocą potencjometru) zobaczymy jak sie sprawdzi w praktyce



Płytka wygląda tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



i wszystkie moduły są poskładane poza wy. zbalansowanym gdyż muszę do prowadzić regulacje do ładu. Póki co mam gdzieś zwarcie w logice i muszę to znaleźć. Problemem jest jedynie wolny czas jak zwykle

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Stycznia 2015 przez nerwowyx

[ecc88]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Powyżej link do ilustracji połączeń wykonaną bardzo fajnie przez znajomego któremu wielkie dzięki za poświęcenie:)))

P.S jedyna uwaga. Do nowej wersji płytek wyprowadzenia logika z płyt głównych i płytki sterownika nie są zgodne i trzeba crosować. Uwaga dot. wejść RCA, Nie trzeba ich mostkować można podłączyć do wejścia GND konkretnego inputa, Albo wszystkie masy wejściopwe złączyć (lewego i prawego oddzielnie) i podłączyć do płyt głównych punktu masy





Jedna sprawa dla wszystkich którzy używają najnowszego softu by nie używać funkcji MUTE dostępnej z pilota. Dlatego że sprawia problemy: rzecz do poprawienia, lecz póki co nie wyrabiam z czasem. Ale będzie to poprawione:)









Czekamy na poprawkę mute i volume z pilota ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Maja 2015 przez ecc88

[Michal_56711]

Pytanie skierowane głównie do posiadaczy klonów C-2810

Jakie kondy na wej/wyj u Was grają? Jakie testowaliście i ile wnosi taka zmiana?

Z góry dzięki za odpowiedź.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolmen]

W niedziele zacząłem robić sterownik gdyż sie skapowałem ze nie mam czym tego testować, i zrobiłem na potencjometrze nie na enkoderze jak to przed tem było. Działą prawie tak stabilnie jak sie tylko dało zrobić(chodzi o samą sekwencje włączania kluczy za pomocą potencjometru) zobaczymy jak sie sprawdzi w praktyce



Płytka wygląda tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



i wszystkie moduły są poskładane poza wy. zbalansowanym gdyż muszę do prowadzić regulacje do ładu. Póki co mam gdzieś zwarcie w logice i muszę to znaleźć. Problemem jest jedynie wolny czas jak zwykle

Jest szansa na realizację C2410 ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nerwowyx]

Witam! Co do softu jest robiony, będzie tak szybko jak na to wolny czas pozwoli.



C2410 mam w połowie gotowego nie mam totalnie na nic czasu nawet na swoje graty co do piero prototypy więc póki jest lato i mam kupe innych zajęć na głowie wstrzymuje się z jakim kolwiek składaniem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artrex1]

Chętnie kupię klona c2810
