Płytka na kawałku deski za 1500 EUR ! :-0

[Ape]

5 godzin temu, Panjarek napisał:

Ma ktoś pod ręką listę elementów do dylka w nowej wersji pcb? Bo przy tyłu stronach tematu nie znajdę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



ale i tak musisz posprawdzać czy wszystko jest

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[namor]

taka ciekawostka 🙂 , dopiero teraz ☺️ zorientowałem się , że ""nasz"" schemat pochodzi ze strony Rosyjskiej firmy "Mariolla", która od 11 lat !!! (może źle zrozumiałem przez translator?), produkuje wzmacniacze na TA8210.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Stycznia 2022 przez namor

[namor]

nie mogłem już edytować, dopiero teraz doczytałem ☺️ (oczywiście Google translator), że był to "kit" który kiedyś oferowali, a nie kompletny produkt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Stycznia 2022 przez namor

[Gość]

W dniu 12.01.2022 o 20:12, namor napisał:

nie mogłem już edytować, dopiero teraz doczytałem ☺️ (oczywiście Google translator), że był to "kit" który kiedyś oferowali, a nie kompletny produkt

https://www.mariolla.com/25-article/amp/99-ta8210a

Wydaje mi się, że gdzieś był już odnośnik do tej strony w wątku ;). Bo strona jest mi znajoma.

[Panjarek]



Mam Toshiba TA8210P (nie mam pojęcia co to za wersja z litera P).

Na wejściu na razie dałem kondensatory 1uF (na wyjściu preampa mam 4,7uF).

Jakie rezystory mam dac w Miejscach  RS, RP, R1P, R1S?



Rozumiem że sygnał podłączam tu gdzie jest oznaczenie cyfra 1 a masa tam gdzie cyfra 2?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

W dniu 19.01.2022 o 12:19, Panjarek napisał:



Oj szkoda czasu i kasy, nie zagra to dobrze, oj nie zagra. Wstawić wimy i nichicony FG do tego projektu to tak jak jechać Porsche na jedynce po autostradzie, no niby można ale po co.

Poczytaj wąteczek uważnie, a znajdziesz lepsze komponenty do tego wzmacniacza. To jest banalnie prosty projekt i cały myk polega na dobraniu elementów i to niekoniecznie jak najdroższych, tylko jak najlepszych do tego projektu.

No chyba, że to "wprawka" do szuflady, to wtedy nie ma tematu.

[Panjarek]

Sorry ale nie jestem z tych którzy po zmianie kabla zasilającego we wzmacniaczu są w stanie tworzyć poematy odnośnie nowych rezultatów jakie otrzymali 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

4 godziny temu, Panjarek napisał:

Sorry ale nie jestem z tych którzy po zmianie kabla zasilającego we wzmacniaczu są w stanie tworzyć poematy odnośnie nowych rezultatów jakie otrzymali 😉

No cóż nikt nie jest doskonały... 😉

Oczywiście zrobisz jak uważasz, niestety przez taką nazwijmy to "nonszalancję twórczą", krążą opinie w necie, że Dylek gra średnio... u takich "DIYowców" na pewno 🙂

[Maju]

15 godzin temu, boomaga napisał:

Dylek gra średnio....

Coś drgnęło w temacie (i nie śmiej się @boomaga) niedługo drgnie u mnie w kwestii prac nad Dylkiem dla syna.....to zapytam, co dać by zbytnio nie wyczyścić się z kasy i by nie grał średnio.

Jaki dać kondensator (ten największy w zasilaniu) oczywiście poza tym dla mnie za drogim (na M) który polecasz.....te tańsze które polecałeś też trudne do zdobycia.
To te chyba były....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Resztę części mam skompletowanych (według twoich niegdysiejszych wskazań), chyba wszystko oprócz diod do prostownika zasilacza.....jakie polecisz?

Na razie tyle.....pewnie jeszcze się odezwę.....

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Stycznia 2022 przez Maju

[Gość]

4 godziny temu, Maju napisał:

Jaki dać kondensator (ten największy w zasilaniu) oczywiście poza tym dla mnie za drogim (na M) który polecasz.....te tańsze które polecałeś też trudne do zdobycia.

Ja bym w tym miejscu nie oszczędzał:

https://allegro.pl/oferta/kondensator-mundorf-mlgo-m-lytic-4700-uf-40v-extra-10424501648

52zł to nie jest jakaś fortuna.

4 godziny temu, Maju napisał:

Resztę części mam skompletowanych (według twoich niegdysiejszych wskazań), chyba wszystko oprócz diod do prostownika zasilacza.....jakie polecisz?

MUR860 i zbocznikować każdą przy nóżkach 1-3.3nf niebieskim philipsem.

Ale polecam jakąś przetwornicę, możesz spróbować  zasilacz od xboxa

https://allegrolokalnie.pl/oferta/zasilacz-do-konsoli-xbox-360-fat-203w-12v-165a-p6i

najlepiej właśnie oryginał na 203W. (Wyjdzie taniej niż zasilacz na dobrym trafie).

U mnie zasilacz na trafie zagrał sporo słabiej niż przetwornica od telewizora (modyfikowana)

Nawet przytachany aku 12V z piwnicy, nie dał tak pełnego i dynamicznego dźwięku co z przetwornicy (choć było lepiej niż przy zwykłym zasilaczu na trafie).



Edytowane 21 Stycznia 2022 przez boomaga

[Maju]

37 minut temu, boomaga napisał:

52zł to nie jest jakaś fortuna

Zobaczymy co na to mój syn....czekają go poważne wydatki i musi liczyć każdą złotówkę

Jak dasz gwarancję że to przenosi Dylka w inny wymiar to może się na to skusi.....    🙂
A może inną tańszą alternatywę zaproponujesz?

37 minut temu, boomaga napisał:

5 godzin temu, Maju napisał:

Resztę części mam skompletowanych (według twoich niegdysiejszych wskazań), chyba wszystko oprócz diod do prostownika zasilacza.....jakie polecisz?

MUR860 i zbocznikować każdą przy nóżkach 1-3.3nf niebieskim philipsem.

Takie diody mu doradzałem, nie ma z tym problemu z tymi Philipsami.....mam ich całą baterię od @pierote.

37 minut temu, boomaga napisał:

U mnie zasilacz na trafie zagrał sporo słabiej niż przetwornica od telewizora (modyfikowana)

Nawet przytachany aku 12V z piwnicy, nie dał tak pełnego i dynamicznego dźwięku co z przetwornicy (choć było lepiej niż przy zwykłym zasilaczu na trafie).

Pamiętam o tym.....nieraz o tym pisałeś.
Problem w tym że trafo 200 W mam, a taka przetwornicę musiałbym poszukiwać a nawet nie wiem gdzie.

Jeżeli ta przetwornica robi dynamikę taką jak ja lubię.....raczej w niższych partiach pasma akustycznego niż w górnych (nie cierpię krzykliwości) to kto wie czy nie zaczniemy czegoś takiego szukać.

Dylek będzie współpracować z pre b1 w wersji jak niżej (różnica tylko w ilości wejść):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

37 minut temu, boomaga napisał:

polecam jakąś przetwornicę, możesz spróbować  zasilacz od xboxa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) i

Coś więcej na temat tej przetwornicy?

Teraz Dylek (prototyp przy kompie z wyciętej płytki ze wzm. samochodowego) pracuje na jakimś zasilaczu z laptopa i w porównaniu z klonem Pass A3 szału nie ma.   ;(

Prace wreszcie ruszą, bo jest pomysł na obudowę.....   🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Stycznia 2022 przez Maju

[Daniel_68412]

12 minutes ago, Maju said:

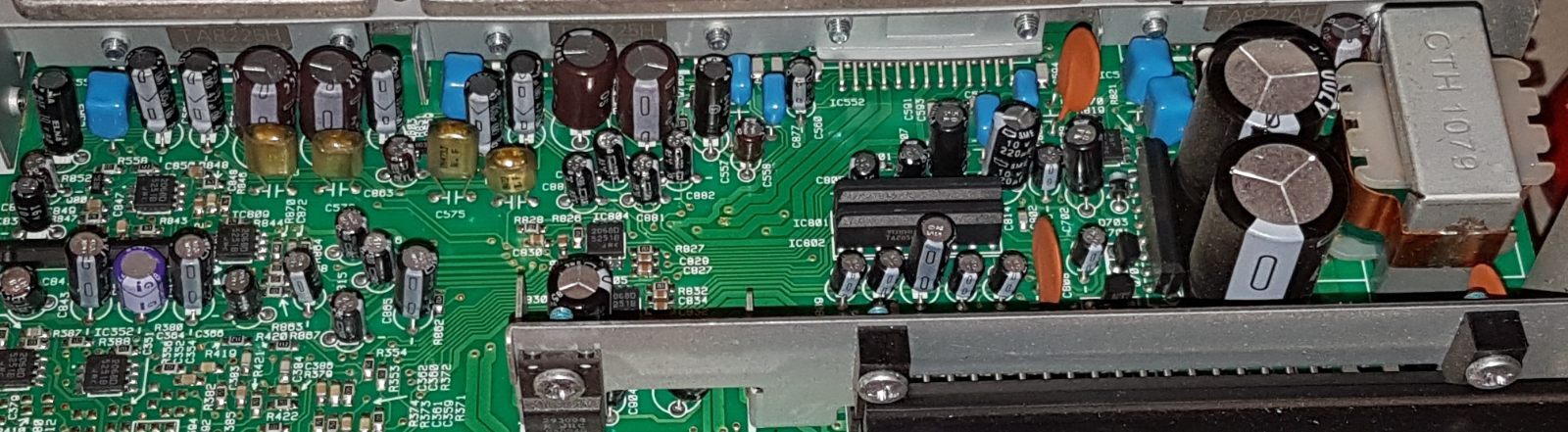

Teraz Dylek (prototyp przy kompie z wyciętej płytki ze wzm. samochodowego) pracuje na jakimś zasilaczu z laptopa i w porównaniu z klonem Pass A3 szału nie ma.   ;(

Moim skromnym zdaniem nie ma chipsetu na rynku który prądowo mógłby stawać w szranki z A3 to jest fizycznie niewykonalne. Ta toshiba jest stereo i ma ile 12W? Nawet 3886 w życiu Ci klasy A na podwójnych mosfetach nie pobije jak kolumna ma dziury w impedancji.

Oczywiście mowa o pojedyńczych układach :]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

A kondensatory na wejściu sygnału jakie dac tanie a dobre? Jest sens inwestować Jeśli na wyjściu preampa mam 4,7uF wima?

Czy z preampa po prostu wyrzucić?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Maju]

19 minut temu, Daniel_68412 napisał:

mógłby stawać w szranki

Ten mój klon to nie jest jakieś mistrzostwo świata jeżeli chodzi o DIY.....ot popełniłem go kiedyś i przy mnie pozostał.....z b1 fajnie sobie radzi.

Dylek nie ma go zastąpić, wystarczy jak nie będzie bardzo odstawał.....nie będzie też używany do ekstremalnych głośności.....ot. jako wzmacniacz do napędzenia Tannoy m1, do współpracy z prostym  DAC Sanskrit 10 Mk2.

13 minut temu, Panjarek napisał:

Jeśli na wyjściu preampa mam 4,7uF wima?

Jeśli na wyjściu pre jest kondensator to czy w końcówce być musi.....oto pytanie?

Ciągnąc to pytanie to czy jak w pre nie ma ani na wejściu anie na wyjściu to czy a może raczej co dać w Dylku?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Stycznia 2022 przez Maju

[Daniel_68412]

5 minutes ago, Maju said:

Dylek nie ma go zastąpić, wystarczy jak nie będzie bardzo odstawał.....nie będzie też używany do ekstremalnych głośności.....ot. jako wzmacniacz do napędzenia Tannoy m1, do współpracy z prostym  DAC Saskrit 10 Mk2.

Nie chcę Cię zniechęcać czy coś ale mam jakieś 92-93db skuteczności i fakt faktem jeden głośnik więcej na stronę. U mnie dylek nie miał startu właśnie przez wydajność prądową. LM1875 zresztą też nie. Jakoś niedługo znajomemu na prezent złożę dylka to go pomierzę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Maju]

5 minut temu, Daniel_68412 napisał:

Nie chcę Cię

Nie ma problemu.....już tyle razy się zniechęcałem i byłem zachęcany, że jeszcze raz nie zrobi mi żadnej różnicy.   🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

1 godzinę temu, Panjarek napisał:

A kondensatory na wejściu sygnału jakie dac tanie a dobre? Jest sens inwestować Jeśli na wyjściu preampa mam 4,7uF wima?

Tak jak pisałem tanie i dobre, a na pewno budżetowe, które sobie dobrze radzą to miflex MKP-13, ale do nich potrzeba jeszcze osiowego philipsa, żeby wyciągnąć mikrodynamikę i smaczki.

https://www.tme.eu/pl/details/mkp13-3.3u_400/kondensatory-polipropylenowe-audio/miflex/mkp13g533g-b/

ew.

https://www.tme.eu/pl/details/mkp13-4.7u_400/kondensatory-polipropylenowe-audio/miflex/mkp13g547g-b/



Tak jak pisałem wcześniej Dylek nie sprawdzi się w prądożernych kolumnach i nie jest to wzmak do robienia dyskoteki, tylko do smakowania się muzyką na normalnych głośnościach, raczej w małych pomieszczeniach.

Taka jego uroda, ale za to potrafi w spełnionych warunkach odwdzięczyć się niesamowitą radością ze słuchania muzyki.

Nie piszę tu o sprzęcie towarzyszącym, bo wiadomo, że sprzęt zagra tak, jak zagra jego najsłabsze ogniwo i to też dobrze jest brać pod uwagę.

Dodam jeszcze, że zasilanie jest tu kluczowe i u mnie największe zmiany były w tym miejscu. Dlatego sugeruję nie oszczędzać 30zł i kupić Miflexa, żeby nie brnąć dalej w poszukiwania kondów zasilających. Oczywiście Miflex potrzebuje osiowego philpsa, o którym wcześniej pisałem.









[Maju]

17 godzin temu, boomaga napisał:

na pewno budżetowe, które sobie dobrze radzą to miflex MKP-13,

To znaczy  że tych bardziej budżetowych, wcześniej polecanych  przez Ciebie (Rubycon Bi-polar) należy zapomnieć???
Napisz coś (o ile to możliwe, o ile jeszcze pamiętasz) na temat różnic w prezentacji dźwięku tych kondensatorów.....bo jak różnice spore to z nich (choć już je mam) na rzecz miflerxów zrezygnuję.

A w zasilaniu nic poza Mundorf nie polecisz?
Wiem że testowałeś wiele kondensatorów.....
Nippon lxy będzie bardzo kiepski? Te akurat mam.....skoro te (nippon KMH) nie tak dużo gorsze (od tego na M, tak kiedyś pisałeś) wydają się być niedostępne w rozsądnych cenach, to może te ujdą?    🙂



Pytanko w sprawie zasilacza do Dylka, przetwornicy, każda lepsza od zasilania na trafie?
Taka z PS3 by się nadała?
Tak się składa że syn w serwisie komputerowym pracuje i ma tego szmelcu sporo.....z tymi z xboxów na razie u niego krucho. Pewnie ważne by było to wydajne....z 16 A.

Nie gniewaj się że tak naciskam, ale muszę zasięgnąć rady przed tym zanim coś z rzeczy które mi brakuje zamówię, bez tych elementów robota nie ruszy......i znowu ucieknie kilka miesięcy, a Dylek pozostanie w częściach..   :))

Edycja:

Bym zapomniał.....zbywa mi kondensator wielkości sporej literatki (BHC 22000 uF), jest sens aplikować takie coś w zasilaniu?
Ktoś tu w temacie pisał że duża pojemność poprawiła pewne aspekty brzmienia.....tyle tylko że tam było dużo kondensatorów małej pojemności.....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Stycznia 2022 przez Maju

[Gość]

2 godziny temu, Maju napisał:

To znaczy  że tych bardziej budżetowych, wcześniej polecanych  przez Ciebie (Rubycon Bi-polar) należy zapomnieć???

Nie, tylko rubycony były wybitnie budżetowe :). Miflexy grają bardziej dojrzałym dźwiękiem, z bardziej rozdzielczą średnicą, wg mnie warto dopłacić te parę złotych.



2 godziny temu, Maju napisał:

Bym zapomniał.....zbywa mi kondensator wielkości sporej literatki (BHC 22000 uF), jest sens aplikować takie coś w zasilaniu?

To dobre kondy, o ile to Aerovox  BHC 😉 i warto spróbować, duża pojemność może wpływać na bas i jego bułowatość, ale bocznik z małym choćby kme albo sme powinien to ogarnąć (oczywiście philips osiowy też musi być).



2 godziny temu, Maju napisał:

Taka z PS3 by się nadała?

Spróbuj 🙂 jak jest za darmo.

2 godziny temu, Maju napisał:

Pytanko w sprawie zasilacza do Dylka, przetwornicy, każda lepsza od zasilania na trafie?

Wszystkich nie testowałem, z dwóch testowanych obie były lepsze od zwykłego zasilacza na trafie.

[Maju]

42 minuty temu, boomaga napisał:

warto dopłacić te parę złotych

Te wybitnie budżetowe już mam....  😉
Ale jak twierdzisz że te miflexy są wyraźnie lepsze, że warto to inna sprawa.

Jak tak dalej pójdzie to z budżetowego Dylka wyjdzie niezły wypas.....gniazd przyłączeniowych mi chyba za blisko stówę za szt. nie polecisz....   :)))


3 godziny temu, Maju napisał:

A w zasilaniu nic poza Mundorf nie polecisz?


3 godziny temu, Maju napisał:

Nippon lxy będzie bardzo kiepski?



Na to nie odpowiedziałeś, mam przez to rozumieć że będzie aż tak źle?  😉


Zbieram informacje bo syn naciska.....chce już coś zamówić by ruszyć z robotą.
A jak on naciska to robota ruszy.....   🙂

Dzięki za pozostałe odpowiedzi.....ten BHC ma niestety tylko takie oznaczenie oprócz szeregu literek i dużego napisu UK MADE.....    :))



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

TA8225 dotarły , trzeba by projektować płytkę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[namor]

3 godziny temu, Bogdan napisał:

TA8225 dotarły , trzeba by projektować płytkę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

trochę off topic w tym wątku, ale bardzo kibicuję temu projektowi, daj znać jak to gra.

ciekawym układem Toschiby z serii TA82xx, jest TA8231, na papierze ma b. małe zniekształcenia (mniejsze niż np. TA8233), a przy tym wymaga minimalnej ilości elementów zewnętrznych, można go złożyć w "pająku", jest trudny do dostania, i stosunkowo drogi, teraz jak widzę jest na na Ebay 11,95 US + b. droga przesyłka bo z USA, wcześniej były ogłoszenia z Taiwanu, to chociaż przesyłka była gratis

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cursor]

We wzmacniaczach z pierwszych Saabów 9-5 znajdziemy 2 kostki TA8225H i jedną TA8221AH.
Ponadto TDA7384 i garść filtrów aktywnych. TA8225H zasila subwoofery, pozostałe dwie kostki resztę kanałów.

Te wzmacniacze trafiają się za cenę paczki papierosów(ostatnio jeden kupiłem za 10zł, wysyłka wyszła więcej niż zakup)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grip]

W dniu 21.01.2022 o 16:39, boomaga napisał:



Dodam jeszcze, że zasilanie jest tu kluczowe i u mnie największe zmiany były w tym miejscu. Dlatego sugeruję nie oszczędzać 30zł i kupić Miflexa, żeby nie brnąć dalej w poszukiwania kondów zasilających. Oczywiście Miflex potrzebuje osiowego philpsa, o którym wcześniej pisałem.









Miałeś na myśli Mundorfa chyba, pisząc o zasilaniu? A Milfexy na wejściu z osiowym Philipsem? Czy się pogubiłem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Stycznia 2022 przez grip

[grip]

Jeszcze co do tego osiowego Philipsa, jaki konkretnie polecasz?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

W dniu 21.01.2022 o 14:04, Maju napisał:

Jak dasz gwarancję że to przenosi Dylka w inny wymiar

to jest wzmacniacz dla ludzi , ktorzy wiedzą czego oczekują i umieja go zestawic z reszta systemu

nie mogę Ci nic doradzić bo nie interesowalem się tym ukladem i nie mam z nim żadnego doświadczenia , więc każda opinia będzie obarczona teorią

skoro nie masz kasy to nie pakuj się w drogie rozwiązania a nie wiem czy syn doceni niuanse

nie wiem jaki budżet na ten wzmacniacz przeznaczasz i ile juz w niego wpakowałeś kasy

ale nie pakuj więcej bo nikt nie da Ci gwarancji ,że po zastosowaniu określonych elementów jakość poszybuje na Marsa , dla Ciebie i Twojego systemu może to byc ledwie zauważalna roznica ,im mniejsze oczekiwania tym ewentualny sukces da więcej radochy

wg mnie lepiej dać 100 000uF mniej audiofilskich kondów w zasilaczu

niż 10000uF np Mlityc

łącząc kilka kondów rownolegle zrobisz lepiej niz dajać jeden

przestrzegaj napięć znamionowych , najlepiej jesli zasilanie jest np 40V to kondy na 50V lub 63V

co do potka to nie ma idealnych

najlepsza jest drabinka rezystorowa i koniec 🙂





zamiast mur 860 kup schottky , o takim samym prądzie i napięciu o ok 50V wyższym niż planowane w na zasilanie

bedziesz miał ciut mniej strat napięcia i mniej ciepla do otoczenia

a jak kupisz zwykły mostek to tez nic sie nie stanie

naprawdędo wysublinowanego układu na najlepszych częściach trzeba mieć system potrafiacy to wszystko pokazać

a na to trzeba sporo kasy więc sam oceń czy warto

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

ja głupi ciągnąłem 2 ta8225 z drugiego końca świata i wydałem chyba z 80 zl kiedy z allegro za 2 wzmacniacze Saaba z przesyłką daĺem 50 zl , w takim wzmaku są 2 ta8225 , jeden ta8221 i jeden zasłonięty , ale na 99 % też ta8221 . ile tego dobra się marnuje. dodatkowo kilka oryginalnych przyzwoitych opampów ..... serce się kraje. wszystko jest opisane na płytce , więc nawet można probowac ten wzmacniacz podłączać , bo ma gotowe bloki z filtrami analogowymi .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

36 minutes ago, Bogdan said:

serce się kraje

Ostatnio na pszoku ktoś zostawił kenwooda chyba 4020, w środku zjarany stopień mocy - trafo spoko, obudowa spoko i 4 wisienki na torcie czyli 2sk170 dobrane z pre phono 😉 no jak sobie pomyślę ile głupich jfetow leci do huty to faktycznie się kraje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

Ja miałem złożonego Dylka na tanich częściach, co nie co o brzmieniu mogę napisać, zaznaczając, że to moja subiektywna ocena, która jest mocno spaczona moim gustem muzycznym i wymaganiami co do dźwięku.

Dylek z częściami jak w opisie: kondensatory Nichicon seria KA, w zasilaniu NIchicon FW 4700uF zbocznikowany małym MKT BC Components 100nF, rezystory Dale RN55, na wejściu MIflex MKP13 4,7uF, oraz te osiowe niebieskie Philipsy MKP 1nF., zasilacz impulsowy MeanWell.

powiem tak,  tragedii nie było. Całościowo granie bardzo dobre, spójne w całym paśmie, stereofonia naprawdę bardzo dobrej próby,  Jedyne zastrzeżenia jakie mam, to, że barwa instrumentów akustycznych była nieco "plastikowa", brakowało nieco wypełnienia, np dęciaki brzmiały właśnie trochę bez tego blasku blach.... Ale do muzyki popularnej, ze zwykłymi głośnikami, czemu nie. (u mnie grały wysokoefektywne, szerokopasmowe Visaton B200 w obudowie OZ, BR i open baffle)

Całościowo oceniam wzmacniacz na niezwykle udany. Główna zaletą jest spory zakres dynamkii, jak na takiego malucha. Miałem pomysł, aby wrzucić go do jednej obudowy z RPi i zrobić kombajn do strumieniowania. Z takim brzmieniem i funkcjonalnością całości mógłbym żyć w jakimś budżetowym systemie.  Do głównego systemu jednak trochę brakuje.

Miałem u siebie także Tripatha Ta2020, LM-a 3875 i ten ostatni jednak naturalnością barw i wypełnieniem, dźwięcznością instrumentów był bez konkurencją.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Stycznia 2022 przez Ape

[Bogdan]

wypróbuję TA8233 z mocnym zasilaniem 25 volt , to może sporo zmienić

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
