Lamm 2 wybitny przedwzmacniacz lampowy

[grip]

Dzięki Piotrek za podpowiedź. Uruchamiałeś już układ?

Ja dopiero szukam lamp :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

Jeszcze nie, teraz w długi weekend planuję zabawę.



Wartości elementów sprawdziłem z tym co jest na pcb i dało się odczytać, a dało się praktycznie wszystko, wartości kondensatorów ok, rezystorów też ok - mam w domu Dale i opisy są identyczne - tylko pytanie jak to wszystko jest połączone ;) jednak małymi kroczkami zbliżamy się do sukcesu, ja już zainwestowałem prawie 2 tys i na pewno się nie wycofam.

[crossover64]

jest jeszcze sprawa odwrotnie wrysowanego (zelo7) filtru w stosunku do rysunku z diyaudio i tego co jest na pcb lamm. Pytanie czy to może mieć wpływ czy wszystko jedno ?



Piotr , zelo7 pisał o czeskim błędzie na schemacie , ma być 10k + 17pF , 10uF + 33nF

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

Nie mówię o czeskim błędzie z zamiana wartości tylko o odwrotnym wrysowaniu filtru, popatrz na dwa rysunki z zaznaczonymi filtrami

[grip]

Ja dopiero zastanawiam się, jakie lampy zakupić i gdzie. Tyle tego, że łeb pęka, a chciałbym kupić coś może nie z najwyższej półki, ale też nie jakiś szajs. Co polecacie na początek?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

i nie ma być 10k i 17pF bo to powoduje wzrost częstotliwości granicznej do prawie 1MHz, tylko ma być 10k i 27pF co daje częstotliwośc ok 400kHz, tak jak na pcb lamm

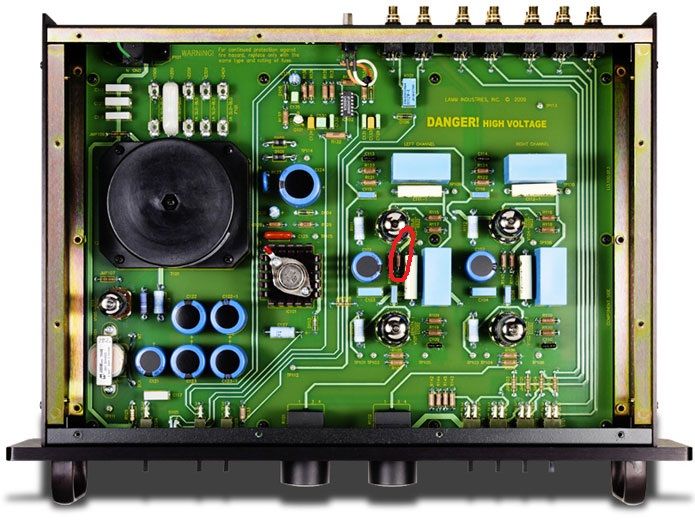

jest jeszcze sprawa rezystora podpiętego pod 9 pin (ekran) lampy SRPP, pisałem o tym kilkakrotnie ale wszyscy to ignorują zachwycając się bajkowymi opowiastkami o brzmieniu wzmacniacza. Nie mam pojęcia po co on jest, ale na pcb widać to wyraźnie, wartość z zdjęcia 6813F oznacza 681000R, może ktoś się wypowie na ten temat ???

[pilan]

Czyli co? - rezystory anodowe w poszczególnych stopniach są bocznikowane kondensatorami jednak?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

kondensatory idą do masy, chodzi o zamienione wartości !

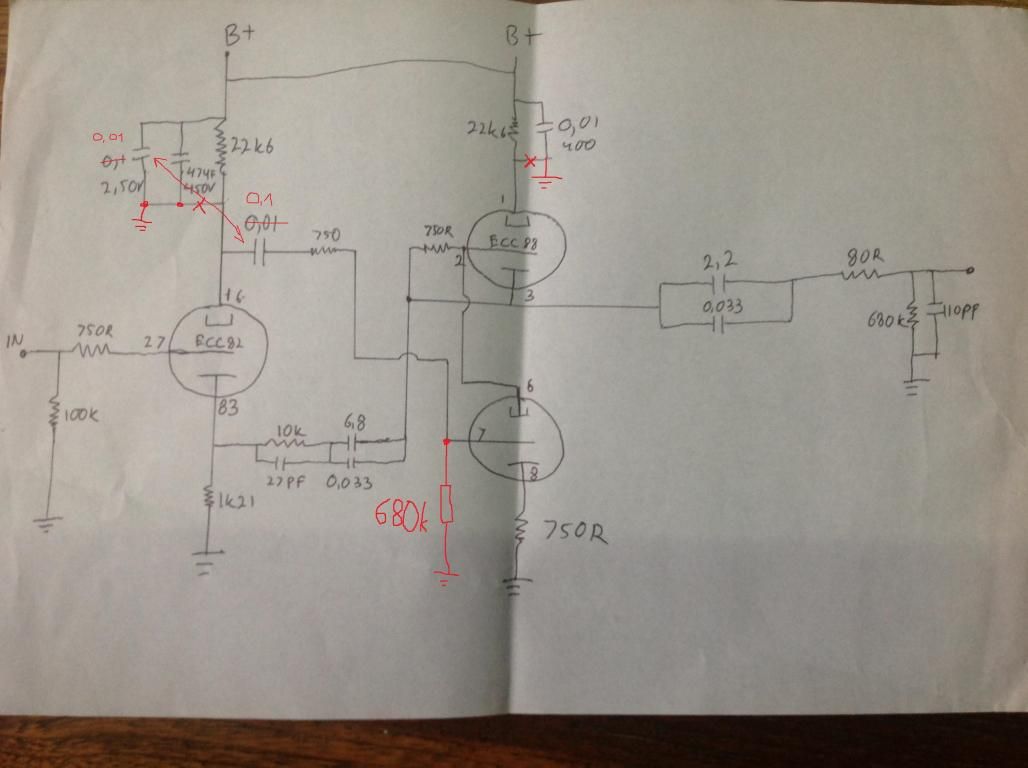

tak moim zdaniem powinna wyglądać wersja ostateczna, ale to moje zdanie, proszę o uwagi



w obecnych wersjach zamiast kondensatora 6,8uF jest 10uF

[pilan]

Ekran miedzy triodami w lampie zwykle podpinany jest do masy.



Tutaj, jak rozumiem też do masy, tylko przez rezystor o dużej wartości?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

no i właśnie tego nie rozumiem... połączenie rezystora 681k do 9 pinu lampy oglądałem na kilku grafikach z różnych ujęć i na wszystkich wygląda, że jest tak podpięty. Gdyby ten rezystor był podpięty do pinu 7 (siatka) to ok, zgadzałoby się to z rysunkiem i jakąś logiką, ale tak nie mam pojęcia o co chodzi



chyba, że ta ścieżka to masa

[koluszkin]

Może odwrotnie kombinujecie. Może to nie rezystor jest źródłem dla pinu 9, tylko pin 9 jest źródłem dla rezystora a od spodu do pinu 9 lampy podłączona jest masa? Drugi koniec rezystora 680k do pinu 7 lampy i rezystora 750R?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

np. tak

[genek]

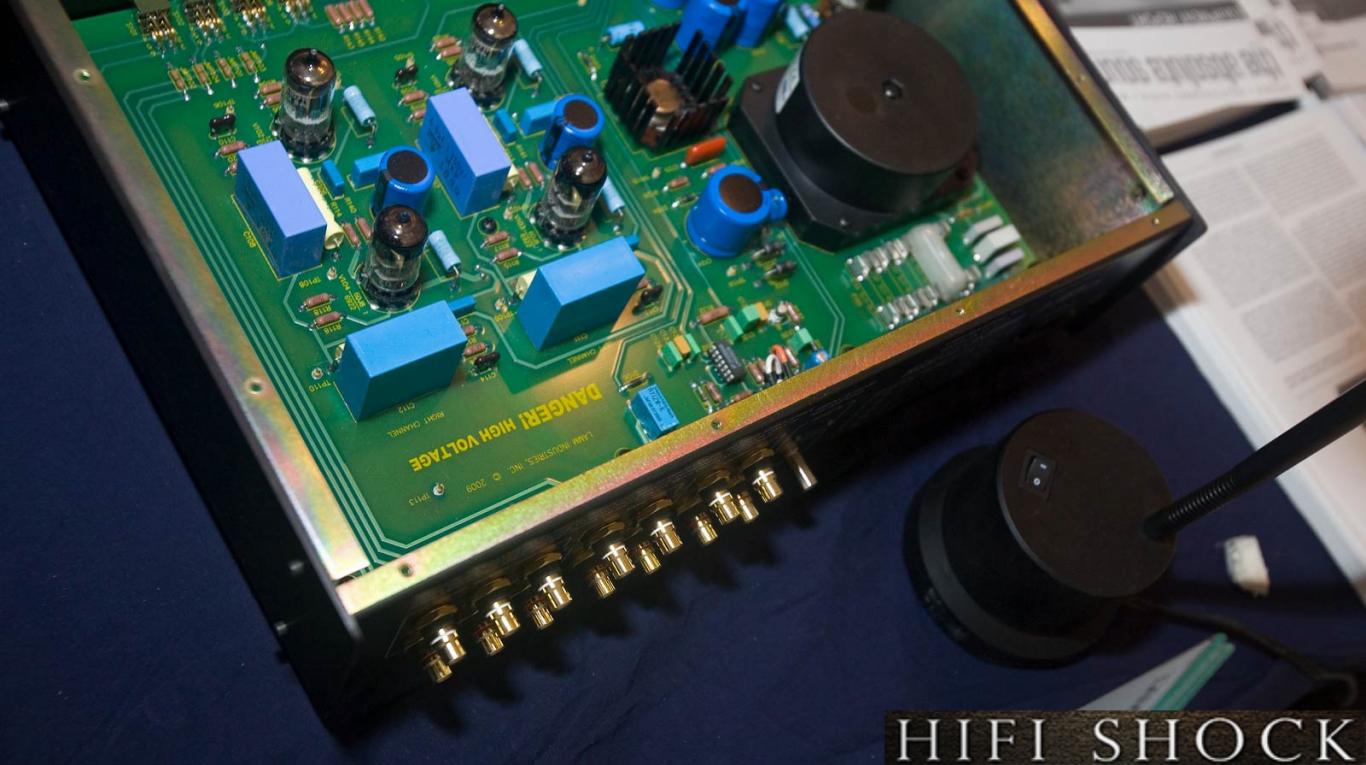

To rezystor upływowy do masy a masa jest na nodze nr 9 .



Widać też jak na dłoni że sprzężenie wchodzi bezpośrednio na kondensator 10uf

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Listopada 2014 przez genek

[Gość piotrektychy]

no to już sobie wyjaśniliśmy



może jakieś sugestie Kolegów dotyczące dopieszczania po pomiarach mrelektronik ?



może zabawa z sprzężeniem ? w filtrze dla wartości 10uF wartości RC wynoszą 10k i 27pF, dla tych co chcą sprawdzić można spróbować np.

33p + 8,2k ; 47p + 6,2k ; 68p + 4,3k ; 100p + 2,7k

częstotliwość filtru pozostaje na podobnej wartości ale może przez zmniejszenie rezystora wzmocnienie będzie większe ?

[grip]

Jak tam Piotrek, skleciłeś coś w łikend? ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

no co Ty, w taką pogodę grzechem było siedzenie w domu... ale właśnie skończyłem lutować jeden kanał, jutro może wykonam drugą płytkę i ją polutuję, a jak super pójdzie podłączę i uruchomię.

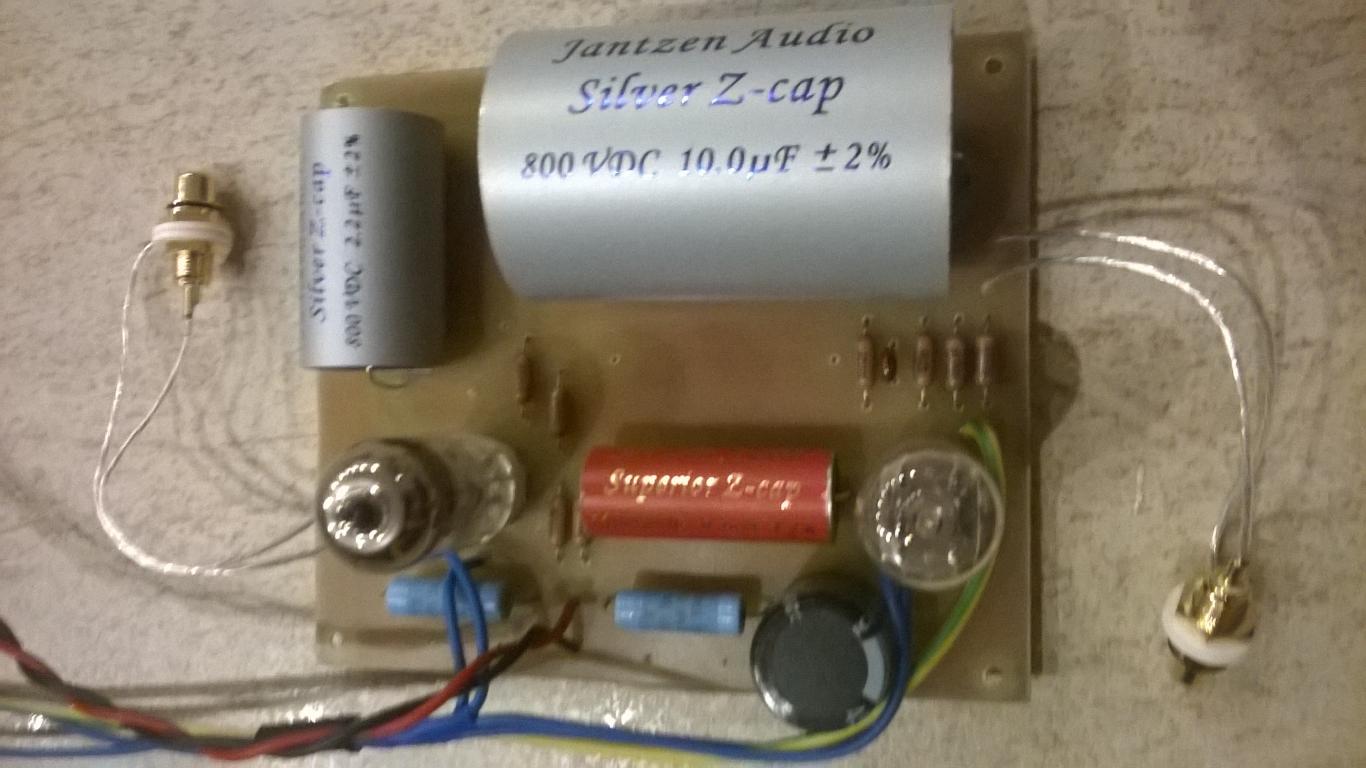

Rezystory Dale, kondensatory Jantzen, RCA 12AU7A top clear, Siemens ECC88, gniazda Neutrik



fotka na szybko

[osimar]

coś PCB się zmieniło.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

Trochę... musiałem upchnąć kondensator międzystopniowy 100nF, to spowodowało zmianę położenia paru innych elementów, rozszerzyłem jeszcze pady pod rezystory Dale 22k6. Ponieważ mam zamówioną obudowę nie chciałem mieszać i zmieniać wymiarów płytek, stąd zmiany położenia elementów, schemat się nie zmienił. Brakuje jeszcze kondensatorów w zasilaniu 10n oraz bocznikujących 33n.

[osimar]

ja dzisiaj wytrawiłem. Teraz pociągnąłem spód kalafionią, więc parę dni będą schły. Robię na częściach z szuflady i z "elektronika za rogiem". Chodzi mi o sprawdzenie pasma. Jak będzie ok to będę bawił się dalej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

z tym pomierzonym pasmem to mam mieszane uczucia, jak wspomniałem już kilka razy mam taki sam układ w driverach wzmacniacza mocy, a tam pasmo wynosi 8Hz - 30kHz dla -3dB i na dodatek w całym wzmacniaczu, czyli ten układ przedwzmacniacza, który my mamy (bez sprzężenia) + lampa mocy + transformator głośnikowy. Dlatego bardzo mnie dziwi tak słabe i nierówne pasmo samego przedwzmacniacza. Nie mogę się również zgodzić z opinią, że elementy nie wpływają znacząco na parametry, kiedyś walczyłem z dwoma przedwzmacniaczami na 6SN7, wszystko super oprócz niskich tonów, tak jak by był filtr na ok 100Hz, dokładałem kondensatory, doszedłem do absurdu gdyż miałem prawie 40uF na wyjściu, okazało się jednak, że to winne są lampy, na których testowałem układ 6H8C, po wymianie na 6SN7 niskie zrobiły się genialne, a kondensator zmniejszyłem do 2,2uF.

Być może uda mi się dzisiaj polutować drugą płytkę, jutro podłączę i posłucham, nie spodziewam się jednak fajerwerków bo Jantzeny niestety muszą trochę się wygrzać lub uformować jak kto woli. Teoretycznie wg producenta nie ma takiego wymogu ale pamiętam moje kolumny , gdzie całe zwrotnice mam na Silver - pierwsze "granie" to była tragedia



tu link do opisu wzmacniacza gdzie jest taki sam stopień sterujący, wzmacniacz Diablo

http://amplifiers.com.pl/

[bomarek]

Im więcej zapłacimy tym więcej holografii słyszymy :-)



Oj naiwni naiwni ... :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

rozumiem, że Ty nie wyrzucasz pieniędzy w błoto i bierzesz to co najtańsze, czy może zdarzyło się jakieś cenowe szaleństwo ?

[zelo7]

Im więcej zapłacimy tym więcej holografii słyszymy :-)



Oj naiwni naiwni ... :-)

Cjętnie wypożyczę gotowy pre do odsłuchów ,holografia zagwarantowana. Niestety na elementach dość kosztownych.



Oczywiście wersję finalną nie prototyp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

Jakie są warunki wypożyczenia ?



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

@ zelo7



Jakie są warunki wypożyczenia ?



pozdrawiam



Pytanie zadałem w otwartym wątku.

Dostałem warunki wypożyczenia na PW ...dlaczego odpowiedź nie padła w wątku ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Listopada 2014 przez MARER

[zelo7]

Wypożyczenie za kaucja ( dość znaczna wartość ) ,bez możliwości otwierania obudowy, koszty wysyłki ponosi wypożyczający. Wysokość kaucji zależy od znajomości z danym forumowiczem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

Wypożyczenie za kaucja ( dość znaczna wartość ) ,bez możliwości otwierania obudowy, koszty wysyłki ponosi wypożyczający. Wysokość kaucji zależy od znajomości z danym forumowiczem.



To oszacowane 4 tysiące kaucji przy moim zapytaniu potwierdza, że bardzo, ale to bardzo się nie znamy :-)

W sumie to za 4 tysiące nie muszę tego słyszeć :-)

Dzięki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Przypominam ,że kaucja jest zwrotna

W sumie to za 4 tysiące nie muszę tego słyszeć :-)



Nie przypominam ,że piliśmy raze piwo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

Przypominam ,że kaucja jest zwrotna



Nie przypominam ,że piliśmy raze piwo.



Piwo zapewniam, że mam z kim pić :-) ...ale gdybyś chciał to nie widzę problemu.



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Po powie będzie za free zapewniam
