Unitra GS461, zdjecia z renowacji;

[Łukasz_53458]

Witam wszystkich,

w wolnych chwilach postanowiłem zrobić coś dobrego dla sfatygowanego i zmęczonego życiem GS'a 461





Poniżej link do zdjęć z przebiegu procesu.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





--

Pozdrawiam

LW

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tadeiro]

Szacun! Taką robotę się zawsze chwali. Nieważne czy to sprzęt za 300zł czy 30000zł. :)

[audioburak]

No miodzio. Jakbyś jeszcze zapodał, jak się dostać do silnika, żeby go przesmarować, bo ja już cztery razy podchodziłem i jestem "cienki Bolek", niestety.

Fakt, że w 437, 438, 439 czy 460 może być zupełnie inaczej, ale może...R.

[neomammut]

Super! Mało takich ludzi już dzisiaj można spotkać :) Nie kusiło Cię do szczęścia zmienić także kable sieciowy/zamontować gniazdo IEC? Ja akurat też mam sznurki przy swoich klockach, ale tak fajnie Ci ten sygnałowy wyszedł :)

[porlick]

Proponuję jeszcze zmiany w elektronice:

1. Pozbycie się neonówki i zastąpienie jej diodą led- wbrew pozorom, ma to sens nie tylko pseudoestetyczny, ale wpływa na jakość dźwięku, gdyż pozbywamy się przewodu pod wysokim napięciem (sieci) biegnącego przez większość obudowy i mogącego generować przydźwięk.

2. W zasilaczu pozbywamy się diody prostowniczej jako prostownika jednopołówkowego (tak, tak, Tonsil stosował takie kuriozum!) i zakładamy mostek Gretza oraz dużo większy kondensator filtrujący. Mamy dzięki temu szybszy rozruch talerza i stabilniejsze obroty.

Zakładanie gniazda IEC to już chyba przesada :)

Nie rozumiem, co miało na celu dublowanie przewodów sygnałowych?

[neomammut]

Dioda led to dodatkowy element w układzie, który nie jest niewidoczny, więc może nie współpracować..., albo mogą być problemy z prawidłowym funkcjonowaniem.

[porlick]

Co tu może nie współpracować? Podłączamy ją bezpośrednio do uzwojenia wtórnego trafa przez rezystor i montujemy w oprawce po neonówce, kierując tak, by oświetlała brzeg talerza.

W moim gramofonie Foniki nie ma z tym problemu.

[adik]

Też nie bardzo rozumiem o co chodzi z tym okablowaniem.

[Łukasz_53458]

Nie rozumiem, czego nie rozumiecie w temacie okablowania ;)

Kabelek sygnałowy zrobiony według przepisu Ahaji.



Co do diody LED oraz mostka obadam temat.

[porlick]

Nie rozumiem, czego nie rozumiecie w temacie okablowania ;)

Nie rozumiem, po co stosować po 2 koncentryki na kanał, skoro z wkładki wychodzi sygnał niezbalansowany- przecież i tak łączone są przed wtykiem- moim zdaniem nadmierna komplikacja. To coś przynosi jakiś wymierny efekt???

[Łukasz_53458]

Działałem według przepisu:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Może w tym gramiaku nie ma to wielkiego sensu, ale... z drugiej strony czemu nie,

użyty kabel sygnałowy w GS461 został mi z TD160(tutaj zrobiłem z Proela).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[54139]

Siema.

Widzę że spoko robota wykonana. Też kiedyś odnawiałem gramofon polski, ale Adam GS-424, tyle że bardziej skupiłem się na elektronice. Do dziś żałuje że się go pozbyłem...

[adik]

Już rozumiem ideę tego okablowania. Mając puszczony fabryczny kabelek uziemiający ramię gramofonu można to zrobić trochę inaczej. Dwużyłowym kablem w ekranie puszczamy jedną żyłą sygnał drugą masę sygnałową, ekran podłączamy tylko od strony gramofonu do masy ramienia. Od strony pre nie lutujemy ekranu. I analogicznie dla drugiego kanału.

[porlick]

A nie lepiej użyć przewodów mikrofonowych (tj 2 żyły w ekranie) zamiast tak kombinowac?

[bsw]

Gratuluję roboty.

Gramofon pięknie odnowiony, zwłaszcza pokrywa - jak z fabryki.



Czy możesz coś więcej napisać na temat polerowania pokrywy?

[adik]

A nie lepiej użyć przewodów mikrofonowych (tj 2 żyły w ekranie) zamiast tak kombinowac?

Moim zdaniem lepiej, ale ekran z 1 strony podpiąć

[Łukasz_53458]

Co do polerowania to najpierw papier wodny 1200, potem 2000, następnie pastą polerską K2 Aluchrom, chcę jeszcze na koniec użyć pasty G3.

[porlick]

Łukasz, pytanko do Ciebie- to na pewno GS461? Wygląda jak mój były GS464 z plastikowym zawieszeniem ramienia, a o ile mnie pamięć nie myli, 461 miał ramię z zawieszeniem w pełni metalowe.

Mając GS464 zrezygnowałem z grzebania przy nim bo nie widziałem w nim potencjału. Moja obecna Fonica, G8000 to zupelnie co innego- plastik jest tylko tam, gdzie to konieczne, a całość mechaniki to zdrowe aluminium na fornirowanej, drewnianej plincie:))

[Łukasz_53458]

Zdecydowanie GS461, tak jest na panelu, i praktycznie większość w nim jest plastikowa ;)

Co zrobić tak ma ;) Ale teraz dodatkowo pięknie wygląda ;)

[porlick]

A przód jest z plastiku, czy al? Jak al to albo ktoś wcześniej wymienił, albo zrobili przekręt w sklepie i 464 sprzedali prawie 2x drożej :))

[Łukasz_53458]

Ramię i zawiecha alu(podstawa plastikowa), headshell plastikowy. Porównując zdjęcia w necie itp dalej uważam że to GS461.

[porlick]

Wydawało mi się, że 461 miał więcej metalu, a 464 to jego kryzysowa wersja, tymczasem rzeczywiście wg gugla różnic między nimi raczej nie widać.



Porównując fotki z remontu, szacun- odwaliłeś kawał dobrej roboty.

[Bezlitosna Niusia]

Co do polerowania to najpierw papier wodny 1200, potem 2000, następnie pastą polerską K2 Aluchrom, chcę jeszcze na koniec użyć pasty G3.

I jeszcze do tych papierów i past - męki kupa!:-)

Wiesz Łukaszu - długom szukał słowa na określenie Twej pracy...

Znalazłem dwa:



Fajnyś winylowiec.



Pozdrawiam - Jacek.

[adik]

U siebie kabelki poprowadziłem, tak jak pisałem. Ekranem idzie masa ranienia, żyłami masa sygnałowa i sygnał

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

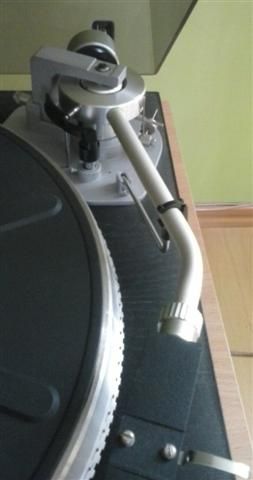

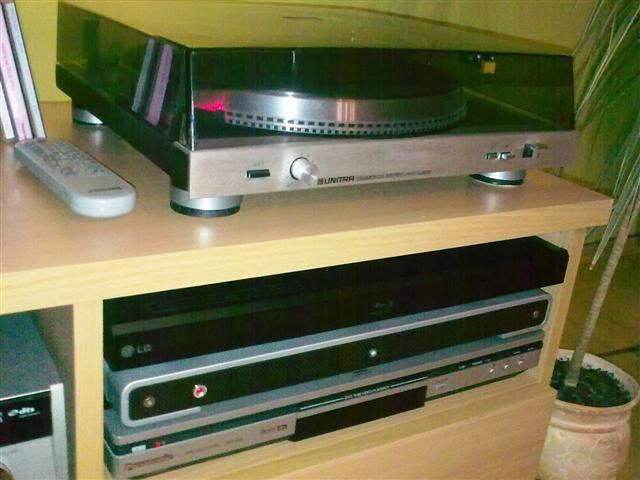

To jeszcze pochwalę się swoim G8010 :) Na pierwszej fotce- pośrodku urządzeń na niższej półce przedwzmacniacz RIAA.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[K-man]

Jak ktoś ma ochotę na takie zabawy to mam fonicę 475 w ładnym stanie - bardzo podobny sprzęt.

[Łukasz_53458]

Ja na razie podziękuje w trakcie jest ADAM GS424, Telefunken S500, oraz Thorens TD160.

Oczywiście będę się chwalić po zakończeniu działań.

[juro7]

Może ktos ma pomysł w jaki sposób wyciagnąć tuleję łożyska bez niszczenia plastikowej miski?

[porlick]

Chyba się nie da- to "jednorazówka". Tulejka jest wprasowana po włożeniu płytki oporowej.

[jackk]

Piekna robota pasjonata, brawo!
