Zasilacz do przedwzmacniacza lampowego - projekt

[zelo7]

Jest prościej i dzwiękowo lepiej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kw]

Mi udało się uzyskać kompletną ciszę przy żarzeniu AC i potencjomerze na max. W pierwszej chwili myślałem że uszkodziłem słuchawki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Moim zdaniem zarzenie dc nie 'brzmi' gorzej a co za tym idzie ma wiecej zalet niz ac i takie stosuje gdzie sie da. Zrobilem plytke w eaglu moze bylbu ktos chetny ja sprawdzic ewentualnie poprawic?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Moim zdaniem zarzenie dc nie 'brzmi' gorzej a co za tym idzie ma wiecej zalet niz ac i takie stosuje

Moim zdaniem żarzenie AC brzmi zdecydowanie lepiej, DC nie ma zalet . Koszt dobrego żarzenia DC jest kosmiczny ,wydzielane są zajebiste ilości ciepła ,gdzie tu są zalety?



Poza tym magnesowanie żarnika , powinno sie co jakiś czas zmieniać polaryzację żarzenia ,oczywiście nikt tego nie robi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Moim zdaniem żarzenie AC brzmi zdecydowanie lepiej, DC nie ma zalet . Koszt dobrego żarzenia DC jest kosmiczny ,wydzielane są zajebiste ilości ciepła ,gdzie tu są zalety?



Poza tym magnesowanie żarnika , powinno sie co jakiś czas zmieniać polaryzację żarzenia ,oczywiście nikt tego nie robi.



to możesz opuścić wątek, nic tu dla ciebie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

to możesz opuścić wątek, nic tu dla ciebie

A to niby dlaczego ,wolny kraj , swoboda wypowiedzi gwarantowana konstytucyjnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

No tak, raczej miałem na myśli, że skoro wolisz AC, to nie jesteś zainteresowany stabilizatorem żarzenia i nic się tu nie dowiesz. Ale jak zdecydowałeś się zostać to mógłbyś opisać jak żarzenie AC wpływa na dźwięk?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

Koszt dobrego żarzenia DC jest kosmiczny ,wydzielane są zajebiste ilości ciepła ,gdzie tu są zalety?



No to porównajmy:

Przykład, który akurat przerabiam:

Pre phono na 3 szt 6N2P-EW, prąd żarzenia około 1A

• Żarzenie prądem zmiennym - P = 6,3V x 1A = 6,3 W

• Żarzenie prądem stałym przy pomocy stabilizatora L200 (wymagana różnica napięć między wejściem a wyjściem stabilizatora 4V (dla 150 st.C) ) co daje nam P = 10,3 V x 1A = 10,3 W


Zaiste straszna różnica w mocy pobieranej, nie można tego przeżyć. Elektrownia będzie musiała włączyć dodatkowy blok.



A tak na poważnie.

Efekty zdecydowanie na plus, bo :

mały przydźwięk, co zostało przeze mnie stwierdzone już wcześniej przy innej konstrukcji oraz brak dużo poważniejszego problemu czyli zbyt szybkiego narastania prądu żarzenia co niewątpliwie ma wpływ na trwałość lamp a w przypadku żarzenia prądem zmiennym niestety tego zjawiska nie da się zlikwidować. Ja używam tanich lamp ale co przypadku drogich triod. Problem jest bagatelizowany ale policzmy ile razy z włączamy urządzenie np. w ciągu miesiąca i narażamy lampy na udar prądowy.

Jedyna wada to niestety konieczność użycia transformatora z uzwojeniem co najmniej 7,5V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

brak dużo poważniejszego problemu czyli zbyt szybkiego narastania prądu żarzenia co niewątpliwie ma wpływ na trwałość lamp a w przypadku żarzenia prądem zmiennym niestety tego zjawiska nie da się zlikwidować.

Da się zlikwidować bardzo prosto (jeden element cena 5 zł). Co do strat mocy ,jeżeli dla Ciebie wzrost zużycia energii o 80% ,jest nie istotny to porównaj straty energii przy DHT i lampie GM70 .

O cench regulatorów np. TentLabs ,czy Rod Coleman nawet nie wspominam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

Co do strat mocy ,jeżeli dla Ciebie wzrost zużycia energii o 80% ,jest nie istotny to porównaj straty energii przy DHT i lampie GM70 .



jesteśmy w temacie "Zasilacz do przedwzmacniacza lampowego" to priorytety żarzenia są nieco inne niż przy lampie GM70

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Jedyna wada to niestety konieczność użycia transformatora z uzwojeniem co najmniej 7,5V.



Tutaj właśnie wkraczamy z tym tematem. Wystarczy 6,3V AC z trafa i będzie z zapasem dość dużym! Trzeba tylko będzie użyć stabilizatora MIC 2930x albo 2950x (karta:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) )

Spadek napięcia na tym stabie jest na poziomie 300mV przy 3A :) No i kosztuje $7 więc nie bardzo dużo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

witam zainteresowanych,



w załączniku jest płytka w wersji dość biednej póki co. nie ma oznaczeń elementów ani wartości, ale same połączenia są zrobione dobrze.

może mógłby ktoś rzucić okiem, zoptymalizować? Może rozdzielić masy żarzenia i anodową - dorzuci się dzielnik podnoszący napięcie na grzałkach.

To moja pierwsza płytka, więc proszę podchodzić z dystansem ;)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Proponuję jednak masę żarzenia wydzielić, z opcją dwóch rezystorów dla podziału napięcia anodowego i ustalenia poziomu "elewacji" obwodu żarzenia ponad masą. Często jest to jednak potrzebne w obwodach lampowych.

Tęsknię również za miejscami na wlutowanie kondensatorów / snubberów równolegle do każdej z ośmiu diod. Np. 47nF / 1000V na anodowe, oraz np. 220nF / 63V żarzeniowe.



Bardzo mi się nie podoba lokalizacja jednego z elektrolitów ... ten taki nieco mniejszy, elektrolit wygładzające napięcie pośrodku dzielnika rezystorowego który podaje napięcie na bazę/bramkę tranzystora anodowego. To jest elektrolit na końcu rozwidlenia typu "T" ... Nie dość że to jest trójnik, rozwidlenie typu "T" których bardzo nie lubię (uważam, że elektrolit powinien być na "drodze" a nie gdzieś tam "z boku" ...) to jeszcze na domiar złego koniec tej odnogi "T" jest gdzieś tam het het na dalekim zapupiu ... tam gdzie "wrony zawracają". Za długa ta ścieżka, jak dla mnie. Przysunąłbym go zdecydowanie bliżej klienta.



Aha ... nie podobają mi się zbyt małe pady lutownicze przekaźnika. W praktyce zaobserwowałem, że takie przekaźniki, jako elementy mechaniczne, przenoszą wibracje przełączania na laminat. Jeśli pole lutownicze będzie zbyt mało masywne i "konkretne", zbyt delikatne, to te drgania mechaniczne czasami doprowadzają do urywania cienkich ścieżek / pól lutowniczych bezpośrednio przy lub w bliskim otoczeniu przylutowanego przekaźnika. To tylko kwestia "przemalować" je odpowiednio inaczej, żeby tam więcej brutalnej siły lutowniczej (mechanicznej) wokół końcówek tego przekaźnika było.

Czyli innymi słowy: pod przekaźnikiem "mniej masy ekranującej" (może nawet w ogóle) a za to na korzyść większej powierzchni pól lutowniczych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

problem jest taki, że brakuje miejsca i muszę ściskać. nie mogę większej w eaglu (tym darmowym)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

A dlaczego w Eagle ?

Zapoznaj się z DIP Trace.

Również darmowy.

Do 300 pinów.

Z "edukacyjną" - do 500 pinów.

A poza tym, stosując "static via" - możesz jeszcze wyżej podskoczyć.

Polecam.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

A dlaczego w Eagle ?

Zapoznaj się z DIP Trace.

Również darmowy.

Do 300 pinów.

Z "edukacyjną" - do 500 pinów.

A poza tym, stosując "static via" - możesz jeszcze wyżej podskoczyć.

Polecam.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

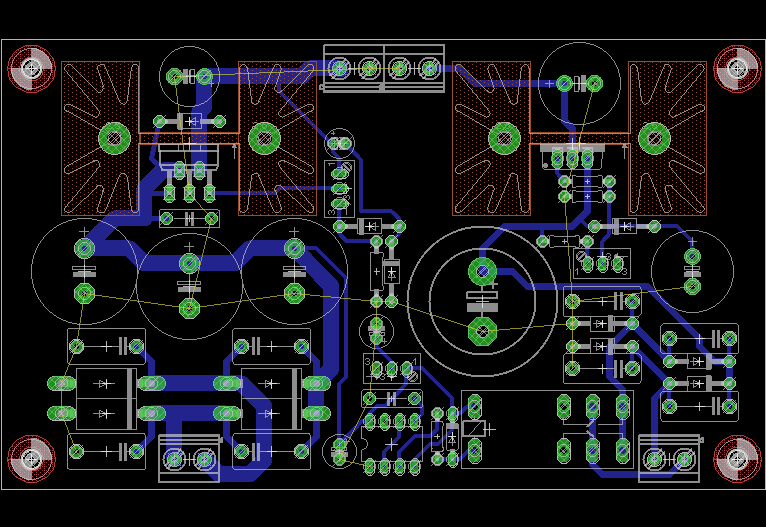

Zaprzyjaźniłem się z eaglem.



Poprawiłem płytkę, którą wrzucałem.



- rozdzieliłem masy (jeszcze nie wylałem, ale będzie chyba bez problemów)

- dołożyłem kondensatory koło diod żaru i anody

- optymalizacja ścieżek (sygnał główny idzie "po" kondensatorach)



nie zrobiłem jeszcze padów pod przekaźnikiem - trochę zdziwiła mnie twoja obawa o pady. przekaźniki w moim odczuciu były zawsze dość delikatne, a pcb dość solidne

nie zrobiłem jeszcze dzielnika do elewacji grzałek, ale to dosłownie kilka elementów.



no ale sama koncepcja płytki chyba jest na plus.

liczę na konstruktywną krytykę ;)

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

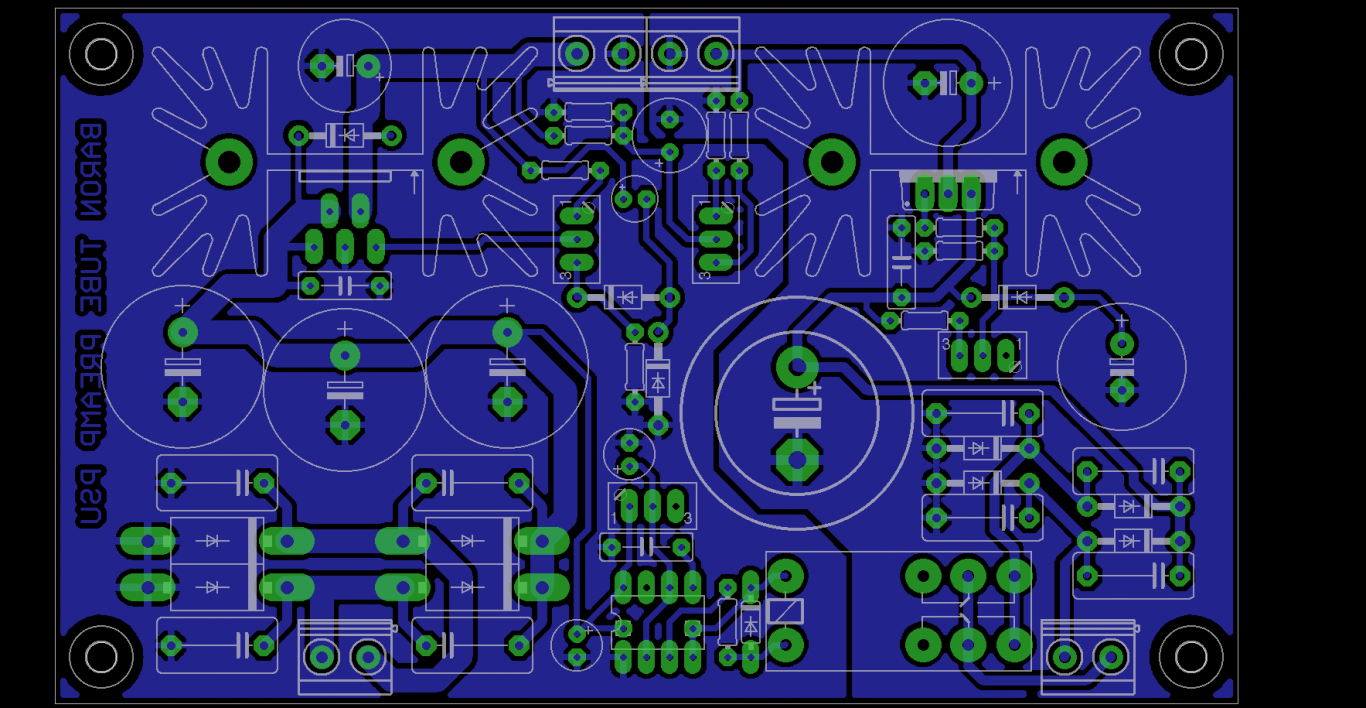

Wrzucam ostatecznie dopracowaną płytkę, jednak nie ukrywam, że gdzieś jeszcze może czaić się błąd.

Może ktoś rzucić okiem na pcb czy wszystko jest zgodnie ze sztuką, odważni mogą rzucić okiem na schemat w eaglu, ale ubezpieczam się - jest bałagan - proszę nie krzyczeć.



- rozdzielone masy

- dzielnik do elewacji grzałek (z regulacją napięcia) - można nie korzystać i połączyć masy bezpośrednio, albo uziemić przez dzielnik rezystorowy

- powiększone pady pod przekaźnikiem

- przekręcony elektrolit za mosfetem anodowym (masa do niego szła na około)

- dorzuciłem foliowca przed mosfetem



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Kontynuując nieco pasywną dyskusję wrzucam wersję, która jak uważam nie ma już błędów. Jak ktoś jest chętny to może sobie wytrawić i sprawdzić. Ja przymierzam się powoli do zrobienia płytki i sprawdzę, czy wszystko działa. Udało mi się załatwić darmowe regulatory MIC29502/29302 więc tutaj ułatwienie. Reszta jest pospolita i w miarę tania :) spis wartości elementów wrzucę na dniach.



- dodane brakujące połączenie (nie obyło się niestety bez zwory, ale jest tylko jedna i schowana pod scalakiem 555 dip8)

- optymalizacja masy (w tym przerwane w strategicznych miejsach aby nie było pętli)

- zmiana połączenia kondensatora od napięcia elewacji grzałek (był umasiony do żarzenia a nie do anody...)



przekręciłem jeszcze wymagające tego potencjometry wieloobrotowe aby wszystkie działały zgodnie z intuicją - zgodnie z zegarem = wzrost wartości



można regulować:

- napięcie żarzenia w zakresie 5,7-6,9V (+- 10%od 6,3V)

- opóźnienie anodowego od ~0 do około 2 minut (max opóźnienie w zależności od potka)

- napięcie elewacji grzałek jako ułamek napięcia anodowego np. dla 180V będzie można ustawić od 20 do 60V albo złączyć masy

- napięcie anodowe w pełnym zakresie (na ile pozwoli temp radiatora, ale raczej nikt nie będzie zbijał na mosfecie 100V - co nie zmienia faktu, że można)



jeśli chodzi o soft-start żarzenia to nie jest on regulowany i dla wartości elementów, które przyjąłem wynosi około 12 sekund do osiągnięcia 99% napięcia żarzenia (50% napięcia żarzenia po około 2 sekundach) przebieg wzrostu ma charakterystykę jak ładujący się kondensator (...dziwne :))

oczy jak mnie nie kłamią to chyba ścieżki w miarę OK już wszystkie i nie ma zbędnych milimetrów i zakrętów



ogólnie biorąc cały zasilacz jeszcze mogłyby się pojawić foliowce na wyjściu anodowego, ale i tak zawsze lepiej bezpośrednio na podstawce lampowej albo blisko anody na płytce.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiophill666]

a możesz dołączyć schemat??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

schemat jest w zipie w eaglu. jutro/pojutrze wrzucę w formie graficznej z wartościami elementów itp

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

a drc sprawdzałeś?

pole zabronione z radiatora scalaka zachodzi na r14, oraz z przelotką zmajstrowane (wyskakuje "overlap"), i brak przelotki-unrouted.

poprzednie pliki z postu 48 wchodzą i synchronizują się(brd. ze sch.) , dzisiejsze nie synchronizują się.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

te błędy nie przeszkadzają mi i nawet nie zwracałem na nie uwagi. zworkę się oczywiście zrobi, a r14 się zmieści koło radiatora ze sporym luzem. musiałem się gdzieś zagmatwać z brd i sch.



wrzucam schemat z wartościami elementów (jeszcze nie gwarantuje w 100%)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



EDIT: sprawdziłem pliki eagla i u mnie wszystko OK, więc po prostu przy wrzucaniu zmieniałem nazwy i wgrałem nie-do-kompletu brd i sch :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Nie można zastąpić tego dziwnego stabilizatora w zasilaniu żarzenia czymś łatwo dostępnym ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kohegen]

Nie można zastąpić tego dziwnego stabilizatora w zasilaniu żarzenia czymś łatwo dostępnym ?



Miałem pisać właśnie to samo... np. na jakiegoś LT? :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Nie można zastąpić tego dziwnego stabilizatora w zasilaniu żarzenia czymś łatwo dostępnym ?



raczej nie, ale można:

- zamówić próbki od micrela - ja dostałem 6 sztuk w ciągu 2 dni roboczych z USA kurierem ups

- zamówić układy na uniprod - nigeo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

- poprosić mnie i kilku chętnym odstąpie te układy po cenie przesyłki



EDIT: można zastąpić czym się chce, ale tutaj cały czas założeniem jest niski dropout, żeby 6,3V ac wystarczyło. można lt1963 ale ma mniejszy prąd max.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Nic z tego nie będzie . Rozwiązaniem problemu zasilania nie może być stworzenie kolejnego problemu z częściami . Lepiej kupić płytki z AVT za parę groszy i po kłopocie . W sumie 8+14=22 zł za płytki a elementy są nawet w AVT .

Tu jest zasilanie anodowe :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A tu żarzenia i ewentualnie anodowe :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Nikt ci nie broni kupic sobie avt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

tak zrobiłem , mam już kilka tych płytek

tylko w takim razie po co ten wątek skoro wszystko już jest - tanio i łatwo dostępne ?

liczyłem na to ,że będzie coś praktycznego , uniwersalnego a wygląda na to ,że wyjdzie .... jak zwykle

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Jest tanio i latwo dostepne ale na plytkach z avt nie zrobisz 6.3v dc z 6.3v ac. A tutaj zrobisz i to byl glowny cel tego projektu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kohegen]

Jest tanio i latwo dostepne ale na plytkach z avt nie zrobisz 6.3v dc z 6.3v ac. A tutaj zrobisz i to byl glowny cel tego projektu.



Owszem, ale używając takiego LT czy też tańszego LM jak wysłałem wyżej już zrobisz :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
