DAC PCM63

[Waldi_06]

następną wersję wypadało by zamiast na mosfrecie zrobić na lampie ;)

raczej nie. do tego idealnie nadaje się poprzednia wersja. znam nawet takie realizacje.



Pomysły do spróbowania:

- spróbuj zaekranować taśmę ( lub w następnej wersji spróbować minaturowych koncentryków np U.FL)

taśma ma dużo masy, bardzo dużo, i będzie krótsza tylko złączki się skończyły,

ale wyprowadzenia sa tak zrobione, że można miękkie przewody ekranowe polutować, pady sa duże i każdy sygnał swoją masę.



Pomysły do spróbowania:

- zastąpić toroidy normalnymi - zalewanymi EI/UI

a fuj, nie widzę zalet a widzę wady.

[antichoice]

Złożony Dac63 od kilku miesięcy gra i u mnie. Za wiele nie mam czasu ale kiedy mogę włączyć muzykę to nie mogę się później oderwać.



Chciałem zapytać jakie stosujecie kondensatory. Ja teraz mam Nichicony FG w analogowce, na zdjęciach u Waldiego widać polimery.



W którym miejscu mają największy wpływ na barwę dźwięku bo zastanawiam czy warto poexperymentować z wymianą kondensatorów?





[Waldi_06]

Złożony Dac63 od kilku miesięcy gra i u mnie. Za wiele nie mam czasu ale kiedy mogę włączyć muzykę to nie mogę się później oderwać.

Chciałem zapytać jakie stosujecie kondensatory. Ja teraz mam Nichicony FG w analogowce, na zdjęciach u Waldiego widać polimery.

W którym miejscu mają największy wpływ na barwę dźwięku bo zastanawiam czy warto poexperymentować z wymianą kondensatorów?



"Lubię ten sport" a dokładnie - to staram się projektować tak aby kondensatory nie grały.

Dobre Lowesr będa w sam raz.

[antichoice]

Pewnie są ale o co chciałeś zapytać dokładnie?

[Waldi_06]

Koledzy.

Jak mam jakieś zaległości w wysyłce to proszę na PW.

Muszę się porozliczać z zaległości bo mnie tutaj urzędem skarbowym i paragonami straszą.

Jak się sprawa rozwinie to opiszę ze szczegółami.

[Rick]

Waldi_06 jest na razie poza internetem, będzie dostępny pewnie za ok. 2 tyg.

Układ był porównywany z PCM1704, AKM.., AD1865 i innymi.

Testowane były powyższe filtry i kilka innych.

Osobiście, od prawie roku słucham na fpga.

Ale słucham na analogówce 6sn7 + mosfet.

DAC jest wg mnie brzmi bardzo naturalnie, dynamicznie.

[Yasica]

Waldi_06 jest na razie poza internetem, będzie dostępny pewnie za ok. 2 tyg.

Układ był porównywany z PCM1704, AKM.., AD1865 i innymi.

Testowane były powyższe filtry i kilka innych.

Osobiście, od prawie roku słucham na fpga.

Ale słucham na analogówce 6sn7 + mosfet.

DAC jest wg mnie brzmi bardzo naturalnie, dynamicznie.



A jak odbierasz na jego tle ad1865?



Jakie towarzyszące klocki?



Coś więcej o Twojej analogowce możesz napisac?

Edytowane 8 Grudnia 2018 przez Yasica

[daris666]

Waldi_06 jest na razie poza internetem, będzie dostępny pewnie za ok. 2 tyg.

Układ był porównywany z PCM1704, AKM.., AD1865 i innymi.

Testowane były powyższe filtry i kilka innych.

Osobiście, od prawie roku słucham na fpga.

Ale słucham na analogówce 6sn7 + mosfet.

DAC jest wg mnie brzmi bardzo naturalnie, dynamicznie.



Porównywałeś 1704 i ad1865 w tym samym układzie? Testowałeś sam filtry?



Od roku próbuję coś od Was wycisnąć na temat tego daca. Ciężko otrzymać jakąś informację.

[micha7n]

Tez byłem zainteresowany - ale temat kuleje nie ma konkretnych informacji

[Rick]

Robiliśmy odsłuchy i było sporo różnego sprzętu; odtwarzacz plików Amare Musica Diamond, odtwarzacz CD na CDPro2, głośniki Kappa 8.1 i moje na Acuttonach.

Były różne wzmacniacze; Ola II, wzmacniacz wzorowany na Haflerze, mocny Rotel i bardzo mocny wzmacniacz Muzga, nie pamiętam firmy, ale naprawdę dobry i drogi, kable też były dobre i drogie :)

Słuchaliśmy chyba 4 lub 5 daców.

Generalnie słychać było wyraźne różnice pomiędzy przetwornikami, analogówkami i filtrami.

Każdy z nas miał troszkę inne preferencje i niektóre nasze opinie się różniły.

Ja lubię dźwięk neutralny, szczegółowy i dynamiczny, bas musi być zróżnicowany, nie lubię zamulenia.

Jednocześnie nie podoba mi się granie nowszych przetworników, z rozjaśnioną średnica i górą, często słyszę w przetwornikach delta sigma zniekształconą górą lub granie typowe dla scalaków z mocną pętlą sprzężenia zwrotnego.

W tym kontekście, najbardziej podobał mi się PCM63. AD1865 grał podobnie, z chyba niższym, ale mniej kontrolowanym basem. Do mniejszych kolumn byłby super. PCM1704 też gra bardzo dobrze, z trochę chudszym basem i mniej dynamicznie, ale to prawdopodobnie cecha filtru DF.

Konradowi (Muzg) bardziej podobały się inne przetworniki, ale mamy inne preferencje :)

[daris666]

Mój się powoli kończy.mMalina, xmos, nisko szumne zasilanie, zegar, PCM63K2, analog na 6n30p-dr, na wyjściu PVC. Wszystko sterowane pilotem.

Do testów nabyłem większość filtrów włącznie z PMD100 oraz adaptery z kościami PCM1704 i prawdopodobnie AD1865.



Już niedługo sam sobie to wszystko sprawdzę i opiszę, chociaż szkoda że nie ma tu innych opisów. Trochę płytek zostało sprzedanych a też i kolega Oleg, który stworzył wsad do fpga nie za dużo dowiedział się o swoim filtrze.



A może ma ktoś taką płytkę na sprzedaż? bardzo chętnie kupiłbym część cyfrową.



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[asta]

Mój się powoli kończy.mMalina, xmos, nisko szumne zasilanie, zegar, PCM63K2, analog na 6n30p-dr...

Mam podobny kombajn z maliną na pokładzie,z tym że u mnie jest dac na AD1865.Te lampy co masz emitują sporo ciepła,rozważ otwory wentylacyjne pod lampami jak i na górze,bo potrafią nieźle środek nagrzać.

[daris666]

Mam podobny kombajn z maliną na pokładzie,z tym że u mnie jest dac na AD1865.Te lampy co masz emitują sporo ciepła,rozważ otwory wentylacyjne pod lampami jak i na górze,bo potrafią nieźle środek nagrzać.



Góra ma otwory wentylacyjne jednak jak znam życie do założenia klapy trochę czasu minie:)

[asta]



Góra ma otwory wentylacyjne jednak jak znam życie do założenia klapy trochę czasu minie:)

Obawiam się że same otwory na pokrywie ci nie wystarczą,ciepło z lamp rozchodzi się także na boki,i dla polepszenia odprowadzenia ciepła wskazane są dodatkowe otwory na spodzie,przerabiałem to u mnie i temperatura była ok.10st mniej w okolicach lamp e88cc (50°c),a te co masz mają dużo większa emisje ciepła,porownywałem z 6n6p.

[daris666]

Obawiam się że same otwory na pokrywie ci nie wystarczą,ciepło z lamp rozchodzi się także na boki,i dla polepszenia odprowadzenia ciepła wskazane są dodatkowe otwory na spodzie,przerabiałem to u mnie i temperatura była ok.10st mniej w okolicach lamp e88cc (50°c),a te co masz mają dużo większa emisje ciepła,porownywałem z 6n6p.



Miałem CD Ancient Audio Lektor i tam są również te lampy. Moje mają wspaniałe warunki w porównaniu do ilości miejsca jakie mają w tamtym cd.



Oczywiście jak będzie potrzeba zrobi się otwory.

[osiek]

daris666 mam pytanie do Ciebie odnośnie Twojego playera na malinie:

Co to za wyświetlacz? Podoba mi się a po głowie chodzi mi również złożenie jakiegoś playera na malinie. Co masz za pilota do zdalnego sterowania i jakie masz funkcje? Jak rozwiązałeś zamykanie systemu na malinie i wyłączanie płytki DACa?



Sorry z OT ale nie mogłem Ci wysłać PW

[daris666]

daris666 mam pytanie do Ciebie odnośnie Twojego playera na malinie:

Co to za wyświetlacz? Podoba mi się a po głowie chodzi mi również złożenie jakiegoś playera na malinie. Co masz za pilota do zdalnego sterowania i jakie masz funkcje? Jak rozwiązałeś zamykanie systemu na malinie i wyłączanie płytki DACa?



Sorry z OT ale nie mogłem Ci wysłać PW

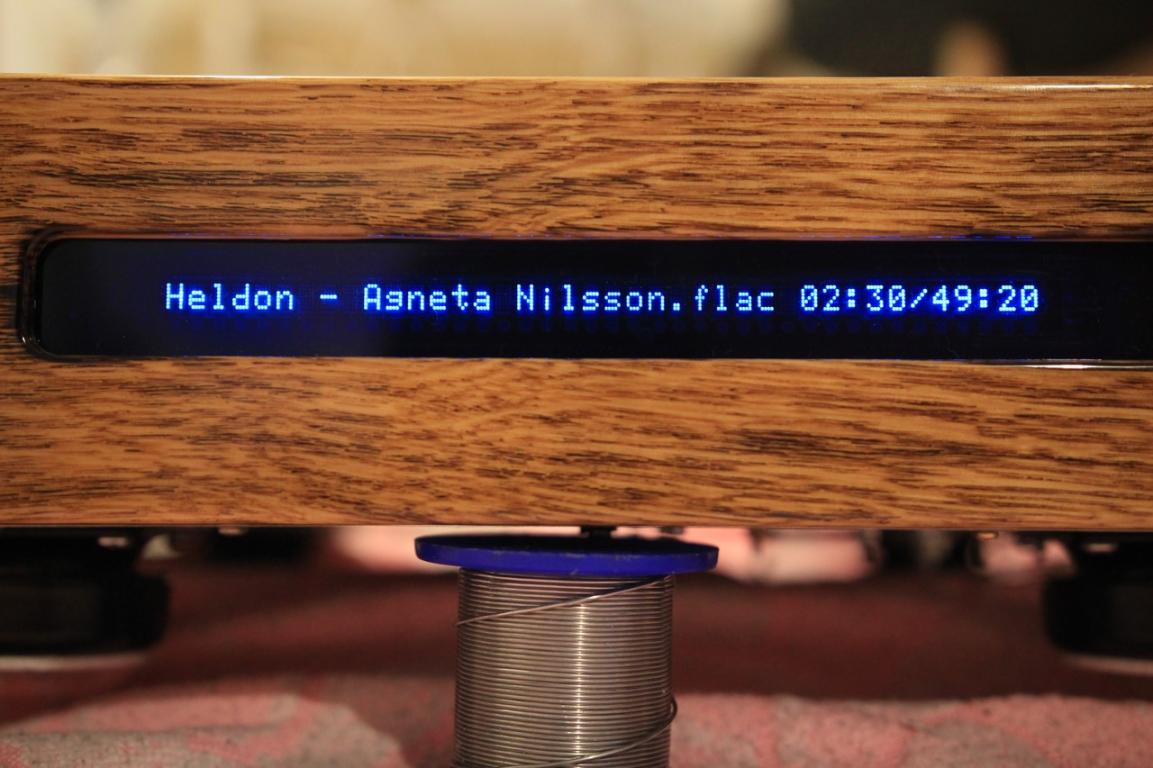

To wyświetlacz VFD CU406SCPB-T20A z niebieskim filtrem ale można zastosować obojętnie jakiś inny wyświetlacz.



Sterowanie z pilota:

głośność PVC + mute, jasność wyświetlacza i dodatkowo 4 przekaźniki on-off jeszcze nie wiem do czego.





Co do wyłączenia to niestety robię to dwuetapowo. Pierwsze wyłączam volumio w sofcie, następnie odłączam zasilanie całości. Pilota to można również zastosować obojętnie jakiego, trzeba tylko w sofcie pozmieniać.



PW mam zablokowane :)

Edytowane 9 Grudnia 2018 przez daris666

[Rick]

Moja analogówka jest oparta na poniższym projekcie.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Grudnia 2018 przez Rick

[asta]

Moja analogówka jest oparta na poniższym projekcie.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A jakieś szczegóły tej analogówki,napięcie zasilania ,elementy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rick]

Zasilanie 260 do 340V.

Lampa to u mnie 6sn7, w anodzie ok. 8k (kilka rezystorów 2W połaczonych równolegle)

W katodzie ok. 170 ohm.

Można dołożyć równolegle kondensator 100-220uF dobrej jakości; likwidujemy wtedy lokalne sprzężenie zwrotne i wzrasta wzmocnienie.

Prąd spoczynkowy 6sn7 (obie połówki połączone równolegle) wynosi 18-20mA.

Jeśli mamy prostownik lampowy, to trzeba uważać na wydajność prądową; w sumie, na dwa kanały potrzebujemy ok. 80mA.

Wbrew pozorom to dosyć sporo jak na lampy; powinien być co najmniej dwukrotny zapas...czyli minimum 200mA.

[daris666]

Zasilanie 260 do 340V.

Lampa to u mnie 6sn7, w anodzie ok. 8k (kilka rezystorów 2W połaczonych równolegle)

W katodzie ok. 170 ohm.

Można dołożyć równolegle kondensator 100-220uF dobrej jakości; likwidujemy wtedy lokalne sprzężenie zwrotne i wzrasta wzmocnienie.

Prąd spoczynkowy 6sn7 (obie połówki połączone równolegle) wynosi 18-20mA.

Jeśli mamy prostownik lampowy, to trzeba uważać na wydajność prądową; w sumie, na dwa kanały potrzebujemy ok. 80mA.

Wbrew pozorom to dosyć sporo jak na lampy; powinien być co najmniej dwukrotny zapas...czyli minimum 200mA.



Czy używasz pasywną konwersję na rezystorze?

[Rick]

Tak, obecnie rezystor 82 ohm

[daris666]

Tak, obecnie rezystor 82 ohm



Dzięki za odpowiedz.



Jeszcze jedno pytanie. Jaki masz rezystor? Chodzi mi o markę i model.

[Rick]

Jeśli mnie pamięć nie myli, to Shinkoh 82 ohm 0,5W

Używałem wcześniej Dale RN65, ale Shinkoh wydawał mi się bardziej przeźroczysty :)

[daris666]

Dziękuję koledze Waldiemu, za świetnego DACa oraz pomoc merytoryczną w budowie. Oleg wykonał do niego super filtr a to wszystko po podłączeniu do toru lampowego na 6n30p tworzy jako całość urządzenie nad wyraz muzykalne, otwarte o wzorowej scenie.

Przetestuje jeszcze pozostałe kości DAC oraz filtry ale już teraz PCM63 wraz z fpga robi wyjątkowo dobrą robotę.

Pozdrowienia!



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Grudnia 2018 przez daris666

[asta]

Na wyjściu lampowym masz mundorfy czy audyny tc,albo połączenie równoległe tych kondów?,slyszalem dużo narzekań przy łączeniu równoległym kond.wyjściowych.

Wysłane z mojego HUAWEI G6-L11 przy użyciu Tapatalka

[daris666]

15 minut temu, asta napisał:

Na wyjściu lampowym masz mundorfy czy audyny tc,albo połączenie równoległe tych kondów?,slyszalem dużo narzekań przy łączeniu równoległym kond.wyjściowych.

Na wyjściu są mundorfy.




[daris666]

W dniu 8.12.2018 o 18:00, Rick napisał:

Robiliśmy odsłuchy i było sporo różnego sprzętu; odtwarzacz plików Amare Musica Diamond, odtwarzacz CD na CDPro2, głośniki Kappa 8.1 i moje na Acuttonach.

Były różne wzmacniacze; Ola II, wzmacniacz wzorowany na Haflerze, mocny Rotel i bardzo mocny wzmacniacz Muzga, nie pamiętam firmy, ale naprawdę dobry i drogi, kable też były dobre i drogie ?

Słuchaliśmy chyba 4 lub 5 daców.

Generalnie słychać było wyraźne różnice pomiędzy przetwornikami, analogówkami i filtrami.

Każdy z nas miał troszkę inne preferencje i niektóre nasze opinie się różniły.

Ja lubię dźwięk neutralny, szczegółowy i dynamiczny, bas musi być zróżnicowany, nie lubię zamulenia.

Jednocześnie nie podoba mi się granie nowszych przetworników, z rozjaśnioną średnica i górą, często słyszę w przetwornikach delta sigma zniekształconą górą lub granie typowe dla scalaków z mocną pętlą sprzężenia zwrotnego.

W tym kontekście, najbardziej podobał mi się PCM63. AD1865 grał podobnie, z chyba niższym, ale mniej kontrolowanym basem. Do mniejszych kolumn byłby super. PCM1704 też gra bardzo dobrze, z trochę chudszym basem i mniej dynamicznie, ale to prawdopodobnie cecha filtru DF.

Konradowi (Muzg) bardziej podobały się inne przetworniki, ale mamy inne preferencje ?

Testowałeś kości pcm w tym samym układzie?

[Waldi_06]

W dniu 11.03.2019 o 00:36, daris666 napisał:

Testowałeś kości pcm w tym samym układzie?

Sprecyzuj proszę pytanie.

Cześć koleżanki i koledzy.

Wykonałem małe przejściówki do gniazd PCM63 i położyłem na nich AD1865. Na kanał przypadają dwa stoliczki gdzie każda kość AD ma wyjścia połaczone równolegle, czyli w jednym kanale pracują cztery przetworniki AD (w dwóch obudowach).

Przejściówka pomyślana jako alternatywa do słabo dostępnych PCM63.

Przestawienie długości słowa z 20 na 18 bitów i voilà - gra.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

4 minuty temu, Waldi_06 napisał:

Sprecyzuj proszę pytanie.

Ten sam filtr oraz ten sam analog + to samo zasilanie kości dac.
