equalizer oparty na procesorze dsp

[DUD3K]

Witam



Zamierzam zbudować subwoofer aktywny który będzie potrafił zejść bardzo nisko. Wszystkie subwoofery profesjonalne które potrafią uzyskać płaską, sięgającą bardzo nisko charakterystykę mają aktywną korekcję dźwięku - często na procesorach dsp.



Potrzebuję korekcję dźwięku w zakresie 15Hz-50Hz z rozdzielczością powiedzmy co 5Hz. I teraz pytanie: czy znacie jakieś fajne płytki z aktywną cyfrową korekcją dźwięku? Jakiś equalizer oparty na procesorze dsp? Trochę się naszukałem i nic nie znalazłem. Jedyne co znalazłem to estradowo-studyjne procesory do korekcji akustyki pomieszczenia.

[januss73]

Najtańszym gotowym rozwiązaniem będzie dla ciebie używany DCX2496.

Są też inne gotowe rozwiązania jak np"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Spokojnie też możesz zrealizować filtr na którymś z kitów MiniDSP.



Kolega Traxman robił też jakiś kit dla AVT, ale nie wiem z jakim skutkiem, musiałbyś się rozejrzeć w ich sklepie.



mogę ci też polecić mój projekcik

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Nic tylko brać, przebierać :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Temper]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość traxman]

Kolega Traxman robił też jakiś kit dla AVT, ale nie wiem z jakim skutkiem, musiałbyś się rozejrzeć w ich sklepie.

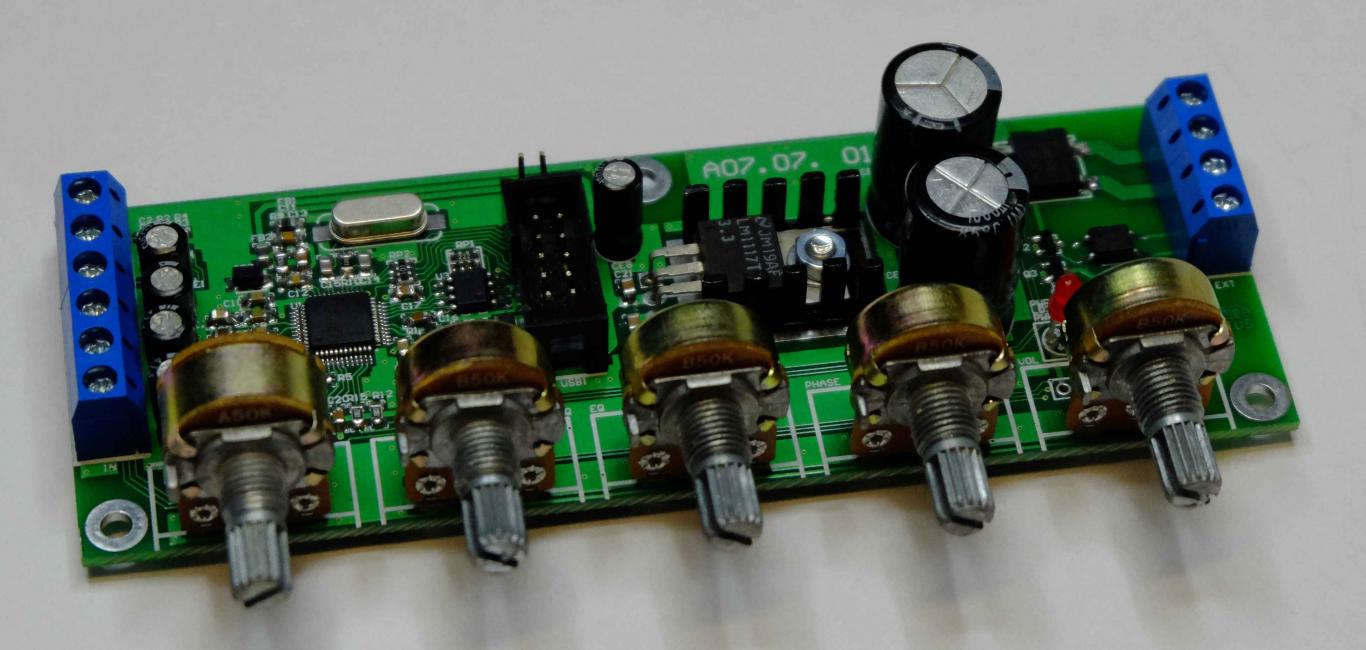

Całkiem niezłym:

[KrzysiekA]

Zdecydowanie miniDSP. Taniej chyba nie będzie a płytkę możesz schować do obudowy subwoofera. Możesz sobie nie tylko skorygować charakterystykę ale też idealnie skleić subwoofer z satelitami bo miniDSP ma również zwrotnicę.

[malikali]

Najtańszym gotowym rozwiązaniem będzie dla ciebie używany DCX2496.

Są też inne gotowe rozwiązania jak np"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Fajna koncepcja, ale zastanawia mnie ten wentylator, bo gdyby jednak robić subwoofer zamknięty, to racji bytu za bardzo nie ma.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

To wygląda na klase D więc wielkiego ciepła bym się nie spodziewał, a nawet jeśli to można wydzielić małą wentylowaną objętość i po sprawie.

[DUD3K]

Bardzo dziękuję za wszystkie odpowiedzi.



Muszę skonsumować i przetrawić otrzymaną wiedzę. MiniDSP wydaje się być tym czego potrzebuję, ale jeszcze nie miałem czasu przysiąść do opisu jego możliwości. Urządzenie zewnętrzne typu Behringer raczej odpada z racji tego, że ma to być subwoofer aktywny ze wszystkim zawartym wewnątrz aczkolwiek z ciekawością zapoznam się z jego możliwościami.



Dziękuję i pozdrawiam

[micwoj]

A nie wystarczyłby ci Linkwitz do zamkniętej?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DUD3K]

Najtańszym gotowym rozwiązaniem będzie dla ciebie używany DCX2496.



Nie wgłębiłem się w jego parametry ale rodzaj obudowy odpada.. Za duży sprzęt.



Są też inne gotowe rozwiązania jak np"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Bardzo fajnie, ale bardzo drogo :)



Kolega Traxman robił też jakiś kit dla AVT, ale nie wiem z jakim skutkiem, musiałbyś się rozejrzeć w ich sklepie.



Całkiem niezłym:



Niestety chyba słabym, bo nie ma tego w ofercie avt.



Spokojnie też możesz zrealizować filtr na którymś z kitów MiniDSP.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



I tutaj bardzo celne strzały. Wygląda, że ma wszystko czego potrzebuje. Najbardziej podchodzi mi wersja DIY miniDSP 2x4 kit (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ).



A nie wystarczyłby ci Linkwitz do zamkniętej?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



To jest też dobry pomysł którego nie znałem i bardzo prosty. Do poskładania na płytce uniwersalnej z części które mam w domu. Niestety jak już zacząłem marzyć o dsp to urosły też oczekiwania. I tak z samego wyrównywania charakterystyki subwoofera zachciało mi się jeszcze wyrównywanie charakterystyki w konkretnym pomieszczeniu i miejscu czyli akustyki.



Także pomysł fajny, ale zainteresowałbym się nim dopiero gdy odpuściłbym dsp :)



Na innym forum zaproponowali mi rozwiązanie na raspberry pi:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wygląda dobrze. Samo raspberry jest mi obce, ale może warto się zainteresować.



Z moich własnych poszukiwań zainteresowało mnie kit AVT2975 (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) - co myślicie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lech36]

Nie wgłębiłem się w jego parametry ale rodzaj obudowy odpada.. Za duży sprzęt.

Uszy do montażu w racku można odkręcić.

[Gość traxman]

Jest jeszcze taka strona:

http://sound.whsites.net/projects-0.htm

można wzorowac się na projektach min. suba.



Niestety chyba słabym, bo nie ma tego w ofercie avt.

Nie wszystkie opracowania sa w ofercie AVT (szczególnie te droższe, a to jest drogie rozwiązanie)



To kup sobie to:

https://kamami.pl/analog-devices/233761-audiodsp-zestaw-z-procesorem-dsp-sigmadsp-adau1701.html?search_query=dsp&results=201

+ USBi

i napisz program samodzielnie, to naprawde proste. Oprogramowanie jest darmowe.



Dzisiaj zrobiłbym to DSP na mocniejszym procesorze ADAU1452, ale teraz wzmacniacz do suba bez limitera i kompresora najlepiej wielokanałowego to za mało, a 1452 daje takie możliwości bez wiekszych problemów.

[DUD3K]

Uszy do montażu w racku można odkręcić.



..żeby jeszcze konkurował z innymi ceną to na pewno bym się zastanawiał. Jednak przy cenie 1000+ to jakoś mnie nie interesuje.



Jest jeszcze taka strona:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

można wzorowac się na projektach min. suba.



Zapoznam się.



Nie wszystkie opracowania sa w ofercie AVT (szczególnie te droższe, a to jest drogie rozwiązanie)



Nie rozumiem. To jak inaczej je zdobyć?



To kup sobie to:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

+ USBi

i napisz program samodzielnie, to naprawde proste. Oprogramowanie jest darmowe.



Dzisiaj zrobiłbym to DSP na mocniejszym procesorze ADAU1452, ale teraz wzmacniacz do suba bez limitera i kompresora najlepiej wielokanałowego to za mało, a 1452 daje takie możliwości bez wiekszych problemów.



I tu również się zapoznam. Wygląda bardzo obiecująco w stosunku do ceny.



A z tym programowaniem to jak jest? Moje doświadczenie jest praktycznie żadne. Można gdzieś poczytać o tym jak pisać taki program pod dsp?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LuSzTi]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]



A z tym programowaniem to jak jest? Moje doświadczenie jest praktycznie żadne. Można gdzieś poczytać o tym jak pisać taki program pod dsp?

W przypadku procesorow sigmadsp nie jest ci to potrzebne. Analog dostarcza fajne srodowisko sigmastudio i tworzenie projektu polega na graficznym wklejaniu modulów i ustawianiu parametrow. Na upartego mozna tez obejsc się bez ich programatorka za 50$ tylko programowanie bedzie troche upierdliwe.
