Lambek

Wzmacniacz OLA od Waldi_06

Recommended Posts

Jeśli byliby chętni na zbiorowe zamówienie tranzystorów, łącznie z ich parowaniem, to ja mogę zająć się tym tematem, oczywiście chętnie skorzystam z podpowiedzi Ricka, gdzie zakupić tranzystory. Ponieważ parować trzeba praktycznie wszystko, sugeruję aby każdy zakupił więcej o 2 sztuki każdego typu tranzystora, żeby było z czego wybierać dobrane pary.

Robiłem kiedyś grupowe zamówienie do klonów Accu i wiem, że zawsze zostaje część elementów, które mają większy rozrzut parametrów i nie bardzo dadzą się sparować. Oczywiście to kwestia do dyskusji, proszę mieć tylko świadomość, że może nie udać się sparować dobrze elementów, ze względu na duży rozrzut parametrów i ktoś będzie musiał otrzymać słabo sparowane.

Jeśli Rick orientuje się w kosztach kompletu tranzystorów do 2 kanałów to poproszę go o tą informację i podam w tym wątku

Share this post


Link to post
Share on other sites

Wypowiem wlasne zdanie ogolne w temacie projektow Waldi.

Sama idea mnie zabrala z nurtem, bo mialem marzenie zrobic cos sam i miec lepsze niz ze sklepu. (marzenie z dziecinstwa)

Jeden zrobilem a mianowicie pre gramofonowe i gra bardzo ladnie na mm, swietnie wrecz-dzwiek poprostu apetycznie analogowy. Idea sluszna,

Na mc cos mi leciutko szumi ale tylko przy wiekszej glosnosci,wiec parametry maja duze znaczenie. Gdziec cos mi nie pyklo na mc do konca. ALe nie jest to zwiazane z projektem . Bedzie czas to sie uda skorygowac, ta sekcje nie jest jakas obszerna przeciez.



Wzmacniacz to cos o czym bym nawet nie marzyl. Ale jak w dzisiejszych czasach mozna sie ich swiadomie pozbywac?



Odnosnie propozycji grze_sio to powiem tak:



Albo kazdy sam, albo ktos kto jest pewien sam osobicie i gwarantuje ze ma racje. Tu cymbalistow bylo wielu. Naprawde nie jest sztuka dzis cos zorganizowac odnosnie czesci, bo one sa. Sztuka jest dostac je oryginalne.



JEsli mowa o jakosci to powiem jedno: Takich pcb na oczy nie widzidzielem co u Waldka-Uw autor podsyla konsekwentnie ogromna jakosc !

Edited by jimmi

Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

Jimmi, dzięki za Twoje przemyślenia,

Jeśli chodzi o projekty Waldka, to popieram Twoje zdanie w 100%

Jednakże moim zdaniem w kwestii zakupu elementów do tego projektu nie masz racji

Żeby sparować tranzystory poprawnie, to trzeba mieć sporą ich ilość, aby to w ogóle było możliwe

Ja nikogo nie zmuszam do wspólnych zakupów i nie pcham się żeby spędzić kilka dni na parowaniu tranzystorów. Wiem jednak, że bez solidnego sparowania, wzmacniacz nie będzie pracował poprawnie a już na pewno nie osiągnie swoich możliwości.

Jeśli chcesz to zrobić sam, wolna droga, jeśli będą jacyś chętni do wspólnych zakupów to zapraszam

Przed zrobieniem zakupów ustalimy gdzie kupujemy tranzystory, aby potem nie było pretensji że zakupione zostały podróby ,bo tego nikt nie chce

Edited by grze_sio

Share this post


Link to post
Share on other sites

Jestem jak najbardziej za taka akcja. Niektore czesci mam, ale chetnie sie przylacze do kazdej inicjatywy.



pozdrawiam.


Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

@grze_sio



Ja zgłaszam akces do zbiorowego zamówienia to może zacznę listę chętnych po raz pierwszy w życiu :)



1. payong

Share this post


Link to post
Share on other sites

@Waldi

-Wszedzie dajemy radiatory? T21, T20-jaki sie tu zmiesci i czy dla obu wspolny?

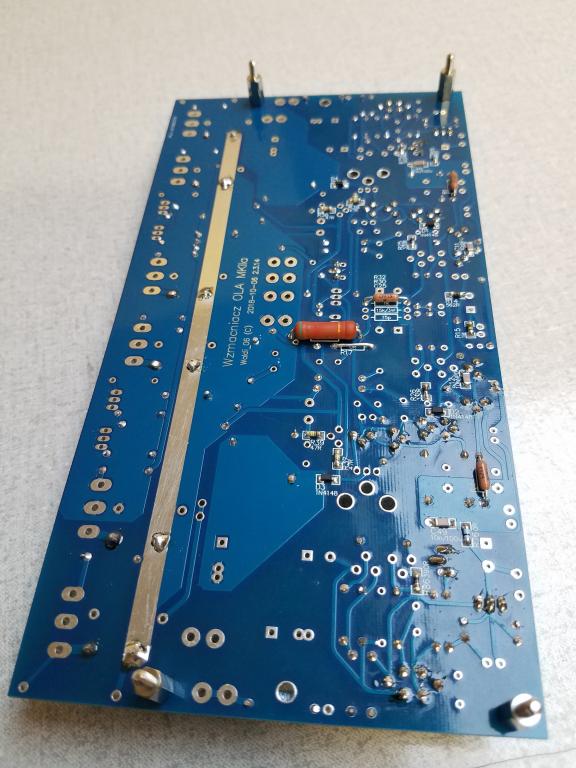

Zdjecia PCB, dodaje sandardowo póki sa czyste:



Edited by jimmi

Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

Odnosnie kondensatorow, jakie najlepiej stosowac odnosnie Brand,u?

Edited by jimmi

Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

Jakie kondensatory polecane sa w sprzezeniu zwrotnym? Czy zamiast dwoch nie lepiej jeden bipolar?

Share this post


Link to post
Share on other sites

Waldi, czym zastąpić BF256C bo nie mogę ich nigdzie znaleźć. Jaki typ radiatora zastosować, żeby pasował do pcb.



Ze względu na małą ilość zainteresowanych osób zamówieniem tranzystorów, rezygnuję z jego organizacji

Share this post


Link to post
Share on other sites

Waldek nie ma możliwości odpisywania, będzie obecny na forum za ok. 2 tyg.



Jeśli chodzi o pytania, to postaram się w miarę możliwości odpowiedzieć:

- kondensatory elektrolityczne raczej markowe: - na zasilanie główne to zdecydowanie śrubowe Rifa, Epcos itp... - reszta to już co kto woli; Nichicon, Elna, BC, Epcos itp..

- kondensatory w sprzężeniu albo bipolarne Nichicony albo 2 x220 dobrych kondensatorów, z dużym prądem; tu dobrze się sprawdzają Black Gate czerwone. Ale oczywiście problem z dostępnością...

- tranzystor BF255C można zastąpić np. BF245C, dobranym J310, lub innym fetem z prądem 12-18mA

- tranzystory T20,21 przykręcone są od góry (na kanapkę) do tranzystorów mocy 2SC/2SA i połączone z pcb taśmą wielożyłową.



Pozdrawiam, Rysiek.

Share this post


Link to post
Share on other sites

Witam

Odnośnie kondensatorów C37 i C43 (1000uF/80V), czy można by było tam wstawić na niższe napięcie np. 63V ?.

Czy zamiast mocować tranzystory T20 i T21 do głównego radiatora, można zastosować wspólny niewielki radiator i wlutować je do PCB ?.



Pozdrawiam

Waldek

Share this post


Link to post
Share on other sites

T20/21 muszą być na głównym radiatorze służą do stabilizacji prądu spoczynkowego od temperatury

Share this post


Link to post
Share on other sites

Przy zasilaniu napięciem jak na schemacie, kondensatory wystarczą na 63V

Na drugie pytanie odpowiedzi udzielił dumek.

  • Like 1

Share this post


Link to post
Share on other sites

T20/21 muszą być na głównym radiatorze służą do stabilizacji prądu spoczynkowego od temperatury



Radiator glowny?

To jest srodek pcb wszak. Nie moge sobie tego wyobrazic jak ma to wygladac..

dumek, jesli znajdziesz chwilke to prosze o opis.



dziekuje i pozdrawiam



Radiator glowny?

To jest srodek pcb wszak. Nie moge sobie tego wyobrazic jak ma to wygladac..

dumek, jesli znajdziesz chwilke to prosze o opis.



dziekuje i pozdrawiam



Delikatnie dziubnalem projekt, ale od stycznia planuje pojsc dalej



Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

Radiator glowny?

To jest srodek pcb wszak. Nie moge sobie tego wyobrazic jak ma to wygladac..

dumek, jesli znajdziesz chwilke to prosze o opis.



Przecież wyraźnie jest napisane:



tranzystory T20,21 przykręcone są od góry (na kanapkę) do tranzystorów mocy 2SC/2SA i połączone z pcb taśmą wielożyłową.


nagrywamy.com

Share this post


Link to post
Share on other sites

Przecież wyraźnie jest napisane:



Nadal pytanie jest. Bowiem ciezko mi sobie to jaos wyobrazic.

W pewnej czesci pytan-wspominalem o zdjeciach gotowego projektu od Waldi. Mam kilka jednak nie calosci. Czlek zajety, nie posiada takowych. Wiem bo mi pisal.



pozdrawiam

Edited by jimmi

Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

można to zrobić w taki sposób jak na zdjęciu.



Pieknie dziekuje!


Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

Odnosnie raditora glownego, czy ktos posiada wymiary itd?


Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

Radiator powinien mieć szerokość co najmniej 20 cm (na całą długość pcb), wysokość 10 cm lub więcej, długość żeberka 2,5 - 4 cm. Dobrze by było, gdyby grubość podstawy miała 5 mm.

Share this post


Link to post
Share on other sites

A co myslicie i wykozystaniu radiatorow obudowy, bo jesli takowa bedzie uzyta to powinno byc ok.



przykladowe zdjecie:



Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

Ja zastosowałem do innego projektu takie radiatory: https://www.tme.eu/pl/details/sk56_100_sa/radiatory/fischer-elektronik/, bardzo solidne; takie też dam do "Oli".

Co ciekawe, można je nabyć prawie 30% taniej przy zakupie 10 sztuk a wtedy cena-jakość jest bardzo dobra.

Ja bym dał radiatory wyższe od szerokości płytki ,i płytki umieścił na radiatorach podobnie jak wzmacniacz Gigant2000(Tytan2000) zrobi się miejsce w obudowie.

Share this post


Link to post
Share on other sites

I takie rozwiązanie jest super, przy montażu pionowym płytek pozostaje dużo więcej miejsca na resztę bebechów, ale jest to droższa opcja bo radiator na 15 cm wysokości może być za niski (nie sprawdzałem).

No i obudowa- jaką pokazał Łukasz to chyba rozwiązanie optymalne, bo za dzień od zamówienia mamy na stole gotowca. Jak tylko wpasuje się wizualnie to ogromne zaoszczędzenie czasu.

Share this post


Link to post
Share on other sites

Bogus, ta Waldkowa tez jest fajna na sparus.pl

Dlatego wazne jest jakies foto srodka gotowego wzmacniacza. Wowczas latwiej jest rozplanowac calosc. A moze Waldi cos skrobnie o swojej budzie bo fajna jest..

Wycieraczka lub tez dwie ciesza oko:


Edited by jimmi

Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

Nie wiem czy wszyscy wiedzą że był taki wątek, i bylo tam dużo omawiane.

www.audiostereo.pl iostereo.pl/wzmacniacz-ola_130297.html

Share this post


Link to post
Share on other sites

Nie wiem czy wszyscy wiedzą że był taki wątek, i bylo tam dużo omawiane.

www.audiostereo.pl iostereo.pl/wzmacniacz-ola_130297.html

Byc moze, gdzies bylo, ale to jest watek o Oli2 i lepiej aby wszystko bylo w jednym miejscu.

Dziekuje jednak dumek, ze o tym wspomniales.
