Leben CS 300 X - klonowanie

[yacool1975]

Pewnie sprzegające stopnie mocy


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

4 godziny temu, kotok napisał:

A te zielone Vishay 10uF  to do czego ?

do lamma...bo mam cross capy a ktos napisał na forum ze cyt.,, crosscap tp zło,, i uległem sugestii?...a tak na prawde to..musze je wlutowac do lamma bo jentzeny zasłaniaja mi otwór montazowy i nei moge przykręcic PCB...a te sa mniejsze..,to jedyny powód wymiany..bo dla mnie lamm gra świetnie tak jak jest.?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Stycznia 2020 przez front247

[Ricambi]

W dniu 20.01.2020 o 20:22, kotok napisał:

A te zielone Vishay 10uF  to do czego ?

Kolego Kotok, masz pełną skrzynkę, proszę o kontakt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

W dniu 21.01.2020 o 00:29, front247 napisał:

do lamma...

One są na 250V a w Lamm powinny być na 400V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

48 minut temu, McGyver napisał:

One są na 250V a w Lamm powinny być na 400V.

Coś ty...tam jest dokładnie...4,7V....pomyliło ci sie z 10n ale tam i tak jest około 150V ..więc absolutnie 250V starcza na kazdym kondzie..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Stycznia 2020 przez front247

[McGyver]

9 minut temu, front247 napisał:

tam jest dokładnie...4,7V..w lamie maksymalne zasilanie oscyluje wokół 250V...

Na 2,2uF połowa zasilania. Na 10n przy starcie całe zasilanie, podczas pracy spada do ok. połowy zasilania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

5 minut temu, McGyver napisał:

Na 2,2uF połowa zasilania. Na 10n przy starcie całe zasilanie, podczas pracy spada do ok. połowy zasilania.

Przed chwilą zmierzyłem bo nei mogłem uwierzyć. Na starcie : 2,2uF - 45V..potem 87V i stoi...na 10 nano na starcie 68V i rośnie do mniej więcej 140V i stoi  , 10uF - 4,7V cały czas. Zasilacz na lampie prostowniczej ,zasilanie pod obciążeniem 254V . Musisz zmierzyć u siebie albo zweryfikowac swoje przypuszczenia ze schematu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Nie mam Lamma i nie będę miał. Nie mam takiego zapotrzebowania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

4 minuty temu, McGyver napisał:

Nie mam Lamma i nie będę miał. Nie mam takiego zapotrzebowania.

No w porzadku, ale po co te uwagi o napięciu kondensatora skoro po prostu nie masz tu racji.:) ..Nie pisze tego złośliwie .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Obejrzałem schemat i przy standardowo ustawionych punktach pracy szacunkowo tyle powinno być. Widać Lamm ma punkty pracy ustawione specyficznie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

McGyver no ja nie wiem ja tylko pomierzyłem..ale to nieważne to nie ten wątek ?

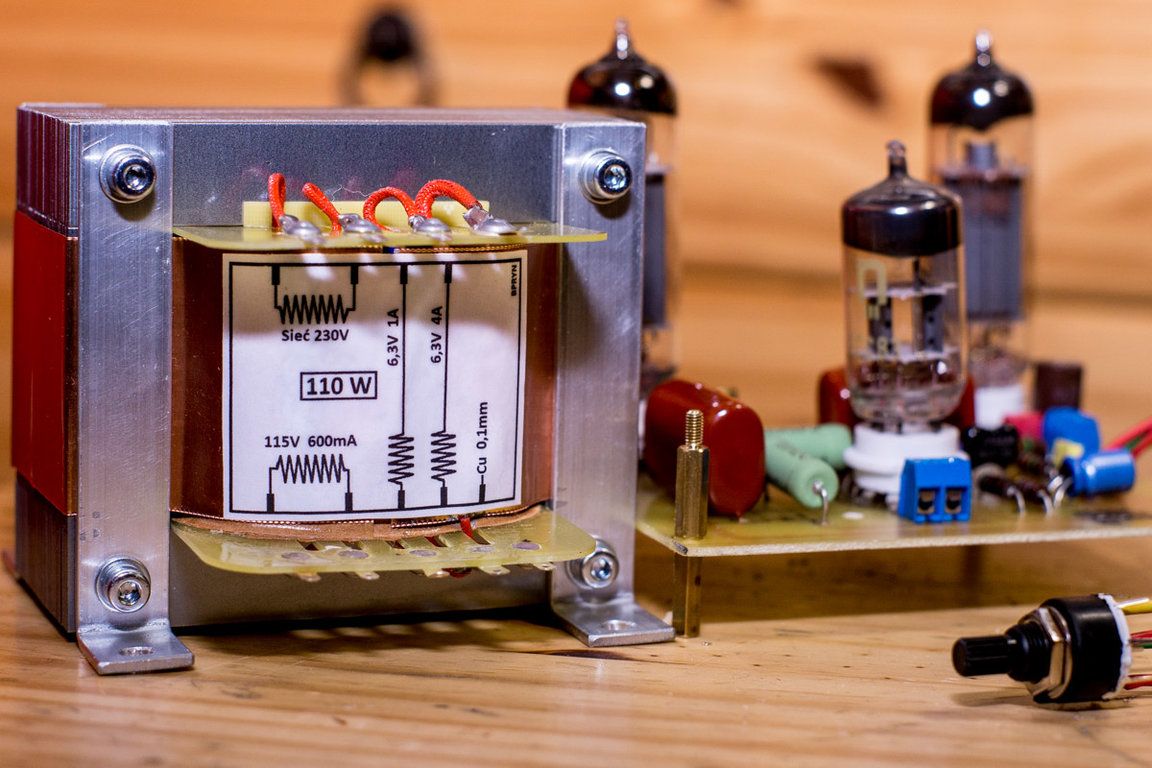

Płytki zmontowane ,przed chwilą dostałem transformator, no i jestem pod wrażeniem jak to jest zrobione, jak szybko no i ta cena...Mariusz dzięki za namiary do tego Pana:) .dziś mają dojść jeszcze Rubycony 100uF/350V do zasilacza i moge odpalać :)...Części do obudowy jeszcze nie doszły także będe odpalał na desce.

Na drugiej focie widac przełącznik od podbicia basu ,sam jestem ciekawy czy ja go dobrze podłączyłem..ale okaże sie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Stycznia 2020 przez front247

[McGyver]

3 minuty temu, front247 napisał:

jestem pod wrażeniem jak to jest zrobione

W istocie ładny.

3 minuty temu, front247 napisał:

jak szybko

No właśnie jak szybko?

4 minuty temu, front247 napisał:

no i ta cena...

A konkretnie jaka? Może też dla siebie bym zamówił, ale nie do Lamma tylko do lampowego pre na 2x6SN7...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yacool1975]

A konkretnie jaka? Może też dla siebie bym zamówił, ale nie do Lamma tylko do lampowego pre na 2x6SN7...

Ja tez sobie zamowilem na probę, trafo zasilające, wlasnie idzie. Czas oczekiwania 1,5 tygodnia.


Wysłane z iPhone za pomocą Tapatalk

McGyver no ja nie wiem ja tylko pomierzyłem..ale to nieważne to nie ten wątek

Płytki zmontowane ,przed chwilą dostałem transformator, no i jestem pod wrażeniem jak to jest zrobione, jak szybko no i ta cena...Mariusz dzięki za namiary do tego Pana:) .dziś mają dojść jeszcze Rubycony 100uF/350V do zasilacza i moge odpalać :)...Części do obudowy jeszcze nie doszły także będe odpalał na desce.
Na drugiej focie widac przełącznik od podbicia basu ,sam jestem ciekawy czy ja go dobrze podłączyłem..ale okaże sie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Rozumiem ze tylko rrafo zasilające z tego źródła?


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

9 minut temu, McGyver napisał:

W istocie ładny.

No właśnie jak szybko?

A konkretnie jaka? Może też dla siebie bym zamówił, ale nie do Lamma tylko do lampowego pre na 2x6SN7...

No zamówiłem w czwartek wieczorem...dziś jest środa i doszło..czyli 6 dni wliczając weekend ,u pana Ogonowskiego zamówiłem z terminem 2 tygodni..a doszło po 4 tygodniach...tzn. to nie wada bo pewnie ma duzo roboty ale jednak. U Pana Leszka pisałem i wycenił mi to trafo identyczne na 250 zł + przesyłka. A tutaj u tego Pana Bogdana ...130 zł + 20 zł przesyłka. Różnica x2.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Stycznia 2020 przez front247

[yacool1975]

No zamówiłem w czwartek wieczorem...dziś jest środa i doszło,u pana Ogonowskiego zamówiłem z terminem 2 tygodni..a doszło po 4 tygodniach...tzn. to nie wada bo pewnie ma duzo roboty ale jednak. U Pana Leszka pisałem i wycenił mi to trafo identyczne na 250 zł + przesyłka. A tutaj u tego Pana Bogdana jak pamietam...130 zł+ 20 zł przesyłka. Różnica x2.

Ja podobnie, ale poprosilem na wszelki wypadek dodatkowe uzwojenie na 20V i uzwojenie pierwotne opcjonalne: 230 i 240V, wyszło 150 + 20


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

3 minuty temu, yacool1975 napisał:

Wysłane z iPhone za pomocą Tapatalk
Rozumiem ze tylko rrafo zasilające z tego źródła?


Wysłane z iPhone za pomocą Tapatalk

Tak tylko zasilające..głośnikowe kupiłem na lampy elektronowe .pl...taniej niż u zródła i szybciej bo mieli na stanie,oczywiscie trafa p.Ogonowskiego bo jednak wiadomo ze on ma tu renome już i to pewna firma...ale zasilające to już naprawde nie ma taiego znaczenia,ma trzymać parametry  ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Stycznia 2020 przez front247

[yacool1975]

Tak tylko zasilające..głośnikowe kupiłem na lampy elektronowe .pl...taniej niż u zródła i szybciej bo mieli na stanie

Czyli te Ogonowskiego? Hammond do drugiego?


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

12 minut temu, yacool1975 napisał:

Czyli te Ogonowskiego? Hammond do drugiego?


Wysłane z iPhone za pomocą Tapatalk

Tak ten pierwszy projekt jest troche budzetowy....trafa LO PP25 -1 pasmo 40Hz -35000Hz ,lampy RFT ECC 83 i ruskie NOS 6p14p ,rezystory Dale i Kiwame..kondensatory Elna similic, nichicon ,i polipropylenowe Xicon  ,w zasilaniu tanie Rubycon 100uF/350V nie wiem czy oryginały bo płaciłem 4 zł/sztuke coś tanio ? ....dalej niebieski alps,balans zwykły alps 250k , przełącznik LORINE plastik...obudowa stalowa 3 mm ścianki ,pokrywa 2 mm .....No i tyle. A ten drugi bedzie po prostu na lepszych elementach trafa Hammond itd. choć szczerze watpie czy bedzie róznica powalajaca.

Gałki do wzmaka bardzo podobne jak w oryginalnym Lebenie,gniazda RCA i głośnikowe  i niebieski alps zamówiłem na Aliexpress z chin....po prostu taniej i maja to co u nas niedostępne...tylko że będe to miał pod koniec lutego dopiero..?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Stycznia 2020 przez front247

[front247]

Jeszcze odnośnie tego trafa od tego p. Bogdana...on daje jeszcze te folie miedzianą dookoła (nie wiem czy to ma znaczenie) ale nie zalewa trafa żywicą na zewnątrz całego...a p.Ogonowski zalewa całe trafo żywicą czy lakierem (nie wiem) ,taką różnice zauważyłem. Mierzyłem teraz napięcia na jałowym oczywiście i są idealne jak w opisie. W ogóle przy tych parametrach myslałem że ono będzie dużo mneijsze ..a jest potężne...

mam trafo od p. Ogonowskiego 260V /0,1A 6,3V - 5 A .....to jest 2x mniejsze i lżejsze..ale oczywiscie trzyma parametry. Tutaj jest 115V/0,6A.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

3 minuty temu, front247 napisał:

nie zalewa trafa żywicą na zewnątrz całego...a p.Ogonowski zalewa całe trafo żywicą czy lakierem (nie wiem) ,taką różnice zauważyłem.

Jeżeli trafol pod obciążeniem nie brzęczy, to fakt że nie został zalany lakierem nie ma dla mnie znaczenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yacool1975]

Jeżeli trafol pod obciążeniem nie brzęczy, to fakt że nie został zalany lakierem nie ma dla mnie znaczenia.

Nawet lepiej, bo te zalane przez miesiąc cuchną lakierem


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

16 minut temu, yacool1975 napisał:

zalane przez miesiąc cuchną lakierem

Kiedy mieszkałem w blokach, to wietrzyłem śmierdziele na balkonie. Teraz nie mam balkonu, ale mam ogród ?
Balkonu więc nie żałuję ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

23 minuty temu, McGyver napisał:

Jeżeli trafol pod obciążeniem nie brzęczy, to fakt że nie został zalany lakierem nie ma dla mnie znaczenia.

To co dostałem nie brzęczy...ale to bez obciążenia:) Ale mam toroida 200W od Indela i brzęczy nawet bez obciążenia..no ale ma z 10 lat ?

21 minut temu, yacool1975 napisał:

Nawet lepiej, bo te zalane przez miesiąc cuchną lakierem


Wysłane z iPhone za pomocą Tapatalk

Ja  czuje przez godzine potem juz nic..?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Mam dwudziestoletniego toroida Talema (od wzmacniacza Linn Majik) i nie brzęczy nawet pod pełnym obciążeniem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yacool1975]

Mój nowy z toroidy (ale nie w wersji audio) słyszę w drugim pokoju


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

24 minuty temu, yacool1975 napisał:

Mój nowy z toroidy (ale nie w wersji audio) słyszę w drugim pokoju


Wysłane z iPhone za pomocą Tapatalk

serio? ..no to masakra..nie wiadomo gdzie kupowac te toroidy....zreszta w toroidy.pl to oni maja moim zdanie w uj drogo transformatory..wszystkie. A najlepsze ze na zagranicznych forach zachwalają je.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszZ.]

3 godziny temu, front247 napisał:

trafa LO PP25 -1 pasmo 40Hz -35000Hz

Złożyłem na tych transformatorach push-pulla na EL84 w podobnej topologii jak Leben i to pasmo nijak się ma do realnego pasma przenoszenia wzmacniacza. Mimo, że wartości podane przez LO nie wyglądają optymistycznie to w zależności od trybu pracy (UL, trioda, pentoda) oraz wartości R i C w NFB pasmo "od dołu" było 12 Hz do ok. 80 kHz "od góry" dla - 3dB i ok. 2 W. Ogólnie to nie znalazłem jednoznacznej i porządnie opisanej procedury pomiaru pasma transformatora. Różnie to producenci traf mierzą i nawet trudno porównywać. Hammond 1650E dla przykładu ma pasmo 30 Hz - 30 kHz (-1 dB) ale dla "pełnej" mocy więc nawet nie wiadomo jak to się ma do LO25-1.

3 godziny temu, front247 napisał:

trafa LO PP25 -1 pasmo 40Hz -35000Hz

Złożyłem na tych transformatorach push-pulla na EL84 w podobnej topologii jak Leben i to pasmo nijak się ma do realnego pasma przenoszenia wzmacniacza. Mimo, że wartości podane przez LO nie wyglądają optymistycznie to w zależności od trybu pracy (UL, trioda, pentoda) oraz wartości R i C w NFB pasmo "od dołu" było 12 Hz do ok. 80 kHz "od góry" dla - 3dB i ok. 2 W. Ogólnie to nie znalazłem jednoznacznej i porządnie opisanej procedury pomiaru pasma transformatora. Różnie to producenci traf mierzą i nawet trudno porównywać. Hammond 1650E dla przykładu ma pasmo 30 Hz - 30 kHz (-1 dB) ale dla "pełnej" mocy więc nawet nie wiadomo jak to się ma do LO25-1.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yacool1975]

Porównać można by tylko mierząc w jednej metodologii. Przy okazji - takie pomiary robi sie w układzie wzmacniacza czy izoluje sie sam transformator?


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

37 minut temu, MariuszZ. napisał:

Złożyłem na tych transformatorach push-pulla na EL84 w podobnej topologii jak Leben i to pasmo nijak się ma do realnego pasma przenoszenia wzmacniacza. Mimo, że wartości podane przez LO nie wyglądają optymistycznie to w zależności od trybu pracy (UL, trioda, pentoda) oraz wartości R i C w NFB pasmo "od dołu" było 12 Hz do ok. 80 kHz "od góry" dla - 3dB i ok. 2 W. Ogólnie to nie znalazłem jednoznacznej i porządnie opisanej procedury pomiaru pasma transformatora. Różnie to producenci traf mierzą i nawet trudno porównywać. Hammond 1650E dla przykładu ma pasmo 30 Hz - 30 kHz (-1 dB) ale dla "pełnej" mocy więc nawet nie wiadomo jak to się ma do LO25-1.

Z

Nie wiem czy dobrze to rozumiem co napisałeś...ale wynika dla mnie że przy 2 watach może tak mieć ale dla 5-8 watów to pasmo może już się zawężać..jesli Hammond mierzy dla pełnej mocy w parametrach które opisałes to jest to rewelacyjne trafo..przynajniej teoretycznie :). czytam teraz dużo na zagranicznym DIY audio i generalnie ludzie tam bardzo polecają tego Hammonda do pp el84 w odniesieniu do ceny jest to optymalna propozycja. Ale ja tego składam na...chyba najtanszych dostepnych trafach LO 25 -1 ....telto nie licze bo tam pasmo do 15KHz jest..a ja słysze do 16,3(testy robiłem)

Przyszły do mnie Rubycony,rezystory mocy i mostek prostowniczy...i uj nie odpale..okazało sie ze moja płytka zasilacza ma wszystkie elementy zle zwymiarowane,nic sie nie zmeiści ...tak to jest jak sie robi o 3 w nocy w eagle..jutro dopiero kupie laminat i zrobie nową...tymczasem polutuje drugi kanał i będę odpalał jutro w stereo...I tu sie ukazała przewaga Point to point..?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Stycznia 2020 przez front247

[MariuszZ.]

21 minut temu, front247 napisał:

przy 2 watach może tak mieć ale dla 5-8 watów to pasmo może już się zawężać

Tak to działa. Dla 7W dolna poleciała na 20 Hz i górna też zjechała. Dobrze jak pasmo jest sporo szersze niż granice słyszenia, bo na skrajach pasma przenoszenia zniekształcenia fazowe drastycznie rosną i jeżeli pasmo wzmacniacza jest wąskie to może przełożyć się to niekorzystnie na "scenę stereo".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
