Chiński DAC na es9038q2m tryb prądowy.

[KrzysiekA]

Witam. Mam pytanie czy ktoś próbował tą chińską płytkę uruchomić z wyjściem w trybie prądowym.  W wersji przychodzącej z chin wyjście DACa pracuje w trybie napięciowym co powoduje zbyt duże obciążenie wyjść przez następny stopień i dość wysoką trzecią harmoniczną. Do tego pojemność następnego stopnia przeładowywana jest źródłem napięciowym a nie prądowym co ma duży wpływ na zachowanie się DACa w impulsach. DAC powinien mieć harmoniczne na poziomie -120dB a w tym wypadku trzecia harmoniczna jest na poziomie -98dB. Dlatego myślę że warto się trochę potrudzić żeby przełączyć wyjście na tryb prądowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

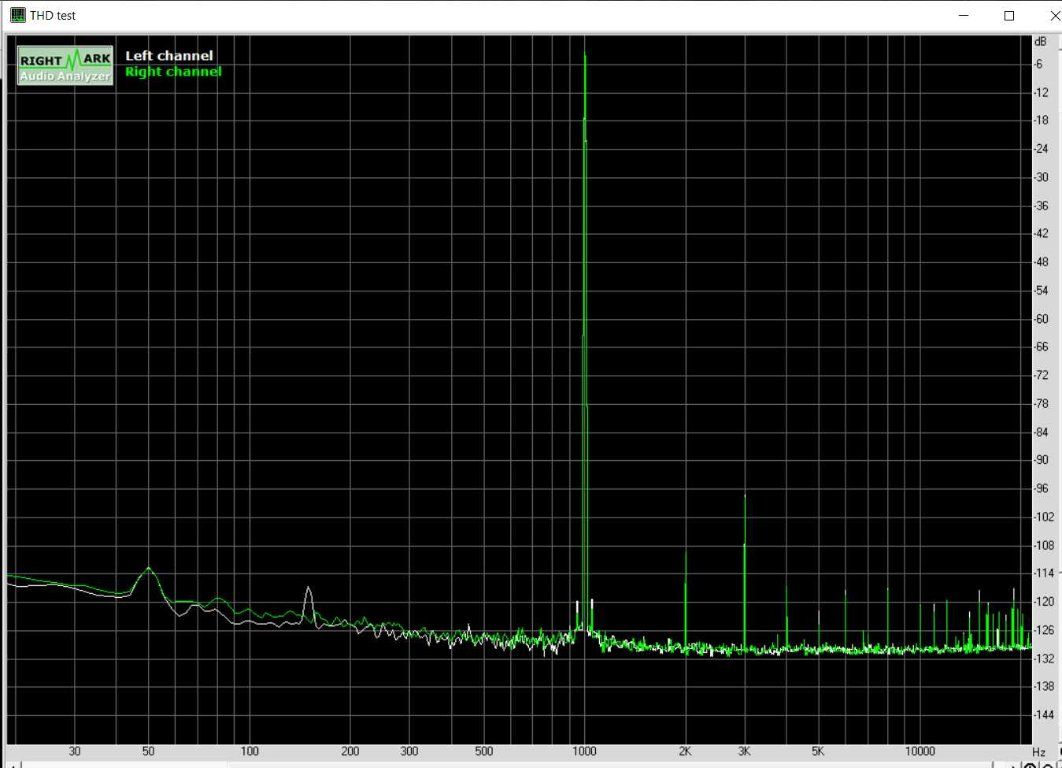

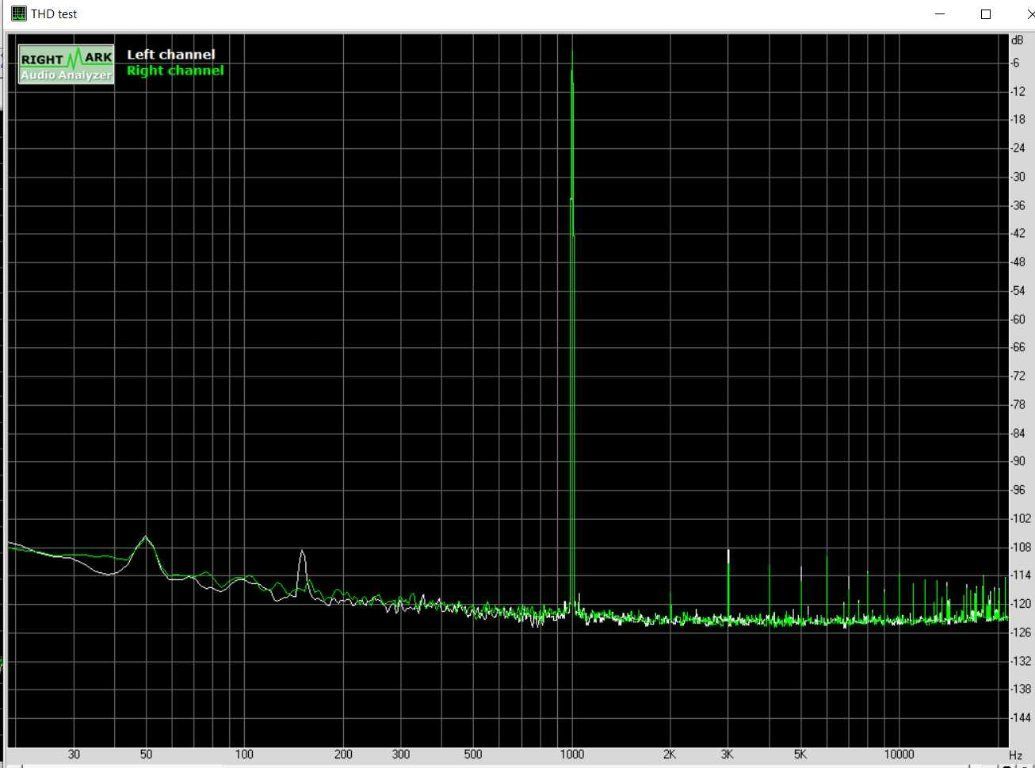

Dołączam również pomiary przy -1dB i -6dB. Jak widać zmniejszenie poziomu bardzo mocno poprawia liniowość. THD spada z 0.002 do 0.0012%. Dlatego myślę że gra jest warta świeczki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michelangelo]

Po pierwsze - jakich plików słuchasz? Jeśli rozdzielczość 16-bitów, to odstęp sygnału od szumu kończy się w nich gdzieś na 99dB pod warunkiem dodatkowej obróbki cyfrowej danych.

Po drugie - ES9038 ma wbudowany algorytm kompensacji II i III harmonicznej stopnia wyjściowego wywoływany niezależnie. Musiałbyś zdebugować software, który Chińczyk zaszył w tego Atmela, czy w ogóle DAC z tego korzysta lub korzystał na etapie produkcji? Nie wiesz tego, więc grzebiąc w stopniu wyjściowym możesz pogorszyć zamiast poprawić.

Po trzecie, ten stopień wyjściowy jest OK. Jeśli DAC pracuje w trybie prądowym, to mała impedancja obciążenia jest akurat lepsza. Tu znowu trzeba by znać soft, jaki siedzi w procku sterującym DACem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Tam nie wiem, a kiedyś coś czytałem, że obciążenie go 2R rezystorem pozwala uzyskać tryb prądowy. Na ile to się sprawdziło i czy w ogóle to już nie doczytałem, ale jest to chyba możliwe. Za uszkodzenia nie odpowiadam, dlatego z dystansem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

29 minut temu, michelangelo napisał:

Po pierwsze - jakich plików słuchasz? Jeśli rozdzielczość 16-bitów, to odstęp sygnału od szumu kończy się w nich gdzieś na 99dB pod warunkiem dodatkowej obróbki cyfrowej danych.

Po drugie - ES9038 ma wbudowany algorytm kompensacji II i III harmonicznej stopnia wyjściowego wywoływany niezależnie. Musiałbyś zdebugować software, który Chińczyk zaszył w tego Atmela, czy w ogóle DAC z tego korzysta lub korzystał na etapie produkcji? Nie wiesz tego, więc grzebiąc w stopniu wyjściowym możesz pogorszyć zamiast poprawić.

Po trzecie, ten stopień wyjściowy jest OK. Jeśli DAC pracuje w trybie prądowym, to mała impedancja obciążenia jest akurat lepsza. Tu znowu trzeba by znać soft, jaki siedzi w procku sterującym DACem.

Ludzie już to przerabiali na Diyaudio. Jeżeli chcesz mieć parametry katalogowe to musi być tryb prądowy inaczej masz harmoniczne o 20dB większa a nawet gorzej. Zależy od tego jaki masz wzmacniacze operacyjne na wyjściu. DAC przełącza się w trym prądowy automatycznie jeżeli wyjście zostanie obciążone impedancją mniejszą niż 700 Ohm.  Nie ma żadnej potrzeby  zdebagowania softwareu. Pomiary były robione w jednym i w drugim trybie a więc nie jest to żadna tajemnica. Tutaj możesz sobie poczytać. file:///C:/Users/krzys/Desktop/ES9038Q2M%20Board%20test_171124_171215_diyaudio2.pdf .

Poza tym pisałem też o zachowaniu się DAC w impulsach. Chyba nie muszę tłumaczyć jaki jest czas przeładowania pojemności ze źródła prądowego a jaki jest czas przeładowania pojemności ze źródła napięciowego. Ma to jak najbardziej znaczenie dla jakości wysokich tonów.  Nie wiem czy to można usłyszeć ale ludzie pisali że słyszą różnicę. Trudno mi ocenić czy można w to wierzyć.

Poza tym DAC ma pracować jako wyjście z DSP przy pomocy którego będzie robiona cyfrowa regulacja głośności. Dlatego walczę o każdy dB THD bo może się okazać że sygnał wejściowy na DACa może mieć -40dB. Dodaj sobie teraz  96 do 40 to zrozumiesz dlaczego chcę wyciągnąć z tego DACa parametry katalogowe.

Panowie nie chcę nikogo zniechęcać ale prosiłbym żeby była to dyskusja merytoryczna i na temat jak to zrobić a nie  dyskusja filozoficzna czy to ma sens.



9 minut temu, Kris_54701 napisał:

Tam nie wiem, a kiedyś coś czytałem, że obciążenie go 2R rezystorem pozwala uzyskać tryb prądowy. Na ile to się sprawdziło i czy w ogóle to już nie doczytałem, ale jest to chyba możliwe. Za uszkodzenia nie odpowiadam, dlatego z dystansem.

Podobno ale mam notę aplikacyjną i w nocie aplikacyjnej nic na ten temat nie ma.

Widzę że adres linku do pomiarów wkleiłem nieprawidłowo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yacool1975]

10 minut temu, KrzysiekA napisał:

 Tutaj możesz sobie poczytać. file:///C:/Users/krzys/Desktop/ES9038Q2M%20Board%20test_171124_171215_diyaudio2.pdf .

Tutaj to tylko Ty możesz sobie poczytać ?

A odnosząc się do pytania OP-a -

poczytaj ten wątek:



Borys zrobił nakładkę na tego DAC. Mam - działa OK.

Pytaj o płytki kolegę gavron04.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Na Diyaudio jest obszerny wątek. Ponad 500 stron ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jest tam też opisane jak wprowadzić go w tryb prądowy. Jak dobrze pamiętam w okolicach 170 -230 strony



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michelangelo]

Nie mam loginu na DIYaudio. Nawet nie czytuję. Link dla mnie bezużyteczny. Natomiast patrząc na zdjęcie, nie zrobiłeś praktycznie nic, żeby ta chińska płytka zagrała na poziomie innym, niż Chińczyk "zapewnił", a próbujesz grzebać przy jednej z ostatnich rzeczy, jakie mają znaczenie dla percepowanej jakości dźwięku. Opka zmień na dzień dobry na coś z sensem.

Ciekaw jeszcze jestem, czym mierzyłeś te THD, bo jeśli kartą dźwiękową wyposażoną w kości ADC i DAC z gorszej bajki niż najnowszy Sabre, to dla mnie to w ogóle nie ma sensu.

Te 700 omów to dla DC czy jakiejś częstotliwości? No bo wiesz, tam jest obciążenie przez RC.

Pomysłu ściszania cyfrowego przez DSP nie rozumiem. Przecież na tej płytce jest złącze pod nią. Za "DSP" robi Atmel, który konwertuje napięcie tego złącza na głośność wyrażoną bitowo i wysyła do Sabre. DSP ma być lepsze od jego wewnętrznych rejestrów?

To co piszę to nie jest filozofia, tylko zapobieganie kuriozom merytorycznym. Tę płytkę akurat znam dłużej niż ma najstarszy wątek o niej na Audiostereo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

A korzystając z okazji podpytam. Czy to nie jest tak, że dsp obrabia przykładowo w 32 bitach, gdzie te nawet wyciszone o 40 dB dźwięki wraz z tymi oryginalnymi są podbijane do samej góry skali dynamiki? Sama kostka sabre również zawiera regulację głośności w 32 bitach, co przy wartościach użytecznych działa bez utraty dynamiki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

12 minut temu, michelangelo napisał:

Nie mam loginu na DIYaudio. Nawet nie czytuję. Link dla mnie bezużyteczny. Natomiast patrząc na zdjęcie, nie zrobiłeś praktycznie nic, żeby ta chińska płytka zagrała na poziomie innym, niż Chińczyk "zapewnił", a próbujesz grzebać przy jednej z ostatnich rzeczy, jakie mają znaczenie dla percepowanej jakości dźwięku. Opka zmień na dzień dobry na coś z sensem.

Ciekaw jeszcze jestem, czym mierzyłeś te THD, bo jeśli kartą dźwiękową wyposażoną w kości ADC i DAC z gorszej bajki niż najnowszy Sabre, to dla mnie to w ogóle nie ma sensu.

Te 700 omów to dla DC czy jakiejś częstotliwości? No bo wiesz, tam jest obciążenie przez RC.

Pomysłu ściszania cyfrowego przez DSP nie rozumiem. Przecież na tej płytce jest złącze pod nią. Za "DSP" robi Atmel, który konwertuje napięcie tego złącza na głośność wyrażoną bitowo i wysyła do Sabre. DSP ma być lepsze od jego wewnętrznych rejestrów?

To co piszę to nie jest filozofia, tylko zapobieganie kuriozom merytorycznym. Tę płytkę akurat znam dłużej niż ma najstarszy wątek o niej na Audiostereo.

Proszę naprawdę o dyskusję merytoryczną .  Z tego powodu przestałem cokolwiek robić na Audiostereo kilka lat temu i jak widzę nic się nie zmieniło. Ludzie mają ból dupy i wchodzą żeby się tu żeby się wyładować.  Nie będę teraz mierzył karty w pętli żeby komuś udowadniać że ma harmoniczne poniżej tego co zmierzyłem.  Są inne pomiary tego DACa i wychodzi to samo. Sam pomiar potrzebuję żeby sprawdzić efekt przeróbek.

Przy pomocy 700 ohmów zwierasz wyjście DACa do masy.  Nie ma znaczenia jaki częstotliwość. DAC mierzy prąd wyjściowy i przełącza się w odpowiedni tryb.

Pomysł ściszania jest bardzo prosty. Bo mam pilota do tego DSP.

Proszę więcej nie pisać na temat po co tylko jak to zrobić.



40 minut temu, yacool1975 napisał:

Tutaj to tylko Ty możesz sobie poczytać ?

A odnosząc się do pytania OP-a -

poczytaj ten wątek:



Borys zrobił nakładkę na tego DAC. Mam - działa OK.

Pytaj o płytki kolegę gavron04.

Dzięki o to mi chodziło. Nie będę musiał samemu orać.

30 minut temu, Kris_54701 napisał:

Na Diyaudio jest obszerny wątek. Ponad 500 stron ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jest tam też opisane jak wprowadzić go w tryb prądowy. Jak dobrze pamiętam w okolicach 170 -230 strony



Właśnie te pięćset stron mnie zniechęca. Dobrnąłem do 50tej  i spuchłem.  Myślałem że znajdę taj jakąś gotową płytkę.

45 minut temu, yacool1975 napisał:

Tutaj to tylko Ty możesz sobie poczytać ?

Już zauważyłem. Pod spodem jest prawidłowy link. A wkleję jeszcze raz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michelangelo]

Ad 0. Zobacz, jak wygląda moja historia logowania za ostatnie 4-5 lat. ? Powody podobne.

Ad rem. 1. Zasilasz płytkę pojedynczym, czy podwójnym napięciem? Zgaduję to drugie, więc spróbuj to pierwsze i porównaj wyniki. Tam są kondensatory polarne w sygnale i inny składnik DC może wpłynąć na wynik THD.

2. Odetnij stopień wyjściowy i dołącz najprostszy konwerter I/V na op-ampie, taki z R i C równolegle na sprzężeniu zwrotnym. Według datasheet DAC sam rozpozna tryb prądowy, bo taki konwerter ma praktycznie zerową impedancję wejściową, a do tego nie pływa mu potencjał w zależności od amplitudy wyjściowej, tylko trzyma go na poziomie IN+ op-ampa (GND, czy co się tam podepnie), i tym jest lepszy od wszelkich rezystorów obciążających.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

Cały stopień wyjściowy będzie robiony na oddzielnej  płytce. Kondensator nie da ci 20dB różnicy thd więc nie ma co sobie dupy zawracać grzebaniem w istniejącym stopniu wyjściowym. Ten zostanie po prostu odłączony.

W zasadzie to dziękuje za dobre chęci ale odpowiedź uzyskałem od kolegi yacool1975. Potrzebuję płytkę od kolegi gavron04.

Mam tylko nadzieję że tu od czasu do czasu zagląda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Te 2R to jednak szeregowo na każdej lini wyjścia. Pomóc obniża THD o 6 dB

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gavron04]

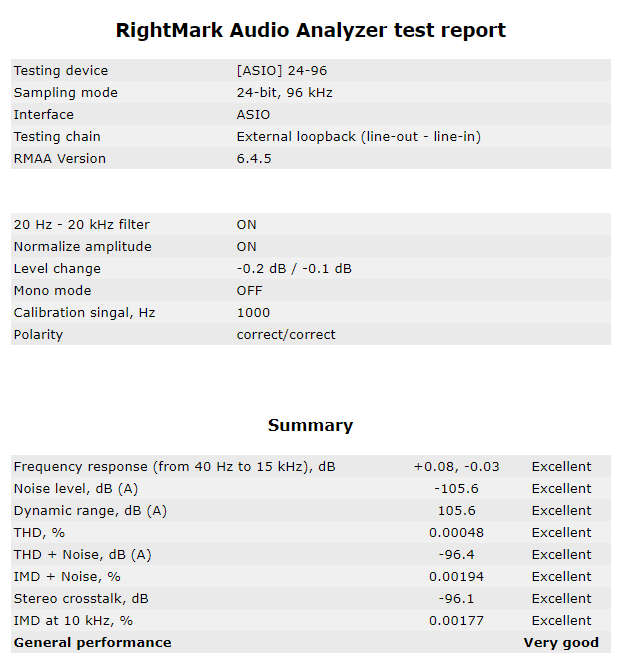

Pomiary ES9038Q2M z nakładką borysa dostępne tutaj - całość ma 80mb, także zdecydowanie za dużo jak na forumowy uploader -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  . Wykonywane dla 2VRMS

16/24bit - 44.1khz
16/24bit - 96khz
16/24bit - 192khz


Na screenie 24/96.





Opis przeróbki -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Schemat w załączniku



No i prezentacja DACa -



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Listopada 2020 przez gavron04

[KrzysiekA]

A tam jest jakaś rezystancja w szeregu na płytce. Może to o to chodzi. Mój DAC ma przy -1dB trzecią harmoniczną na poziomie -95 dB. Widziałem już pomiary gdzie było to dużo, dużo gorzej. Może była wersja bez rezystora.

6 minut temu, gavron04 napisał:

Pomiary ES9038Q2M z nakładką borysa dostępne tutaj - całość ma 80mb, także zdecydowanie za dużo jak na forumowy uploader -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

16/24bit - 44.1khz
16/24bit - 96khz
16/24bit - 192khz


Na screenie 24/96.





Opis przeróbki -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Schemat w załączniku



No i prezentacja DACa -



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wielkie dzięki.   O to mi chodziło.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Jest rezystor wielości wokół 6 k i kondensator do masy i chyba jeszcze jeden rezystor. Podłączając analog na lampie, grało to jakby żwawiej prosto z kostki i pominięciem tych elementów. Zdaję sobie jednak sprawę, że te elementy tworzyły filtr dolnoprzepustowy, więc mogłem słyszeć więcej zniekształceń odbieranych jako poprawa dynamiki i lepszej góry

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Listopada 2020 przez Kris_54701

[Daniel_68412]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

niesamowite, pełne pcb razem z chipem w połowie ceny chipu w mouser 😄

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Tani i wygodny do podłączenia na tą chwilę będzie chyba ten

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wyjścia audio z kości na duże piny opampa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

20 minutes ago, Kris_54701 said:

Tani i wygodny do podłączenia na tą chwilę będzie chyba ten

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wyjścia audio z kości na duże piny opampa

tylko, że jak widzę taką cenę to mam wrażenie, że es9038 też jest do wymiany 😄

no i zasilanie tam jest pojedyńcze to jak ten opek ma +-?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Raczej wiadomym jest, że wyjścia zapoda każdy na zewnętrzny stopień wyjściowy, a dla zasilania samej kości wystarczy 5v dobrego zasilacza jaki znajdzie każdy w szufladzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

1 hour ago, Daniel_68412 said:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

niesamowite, pełne pcb razem z chipem w połowie ceny chipu w mouser 😄

sprostowanie to jest cena za sam wyświetlacz 😄 glupie ali..

2 minutes ago, Kris_54701 said:

Raczej wiadomym jest, że wyjścia zapoda każdy na zewnętrzny stopień wyjściowy, a dla zasilania samej kości wystarczy 5v dobrego zasilacza jaki znajdzie każdy w szufladzie.

zamówiłem z ciekawości to LUSYA, zobaczymy co z niego wyjdzie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

W mouser ta kostka kosztuje 50 PLN przy większej ilości

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Chińczycy szybciej reaguja na koniunkturę i wyprzedają starocie. Jest już następca- es9039.

Do grzebania polecam ten:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

I jakieś PORZĄDNE zaslianie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pjasio253]

29 minut temu, jurek napisał:

Do grzebania polecam ten:

Za radą @jurek własnie takiego od paru dni mam w rękach i zaraz zacznie się golenie analoga 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Zanim zaczniesz "pruć" analog, doczytaj co można poprawić w sekcji cyfrowej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mone]

Ja wiem, że to nie jest na temat, ale gdyby ktoś był zainteresowany takim dac na raspberry jak wysyłał kolega @Daniel_68412

To mogę się pozbyć. Leży i mi się kurzy (PW)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Z prostych modów:

- zasilanie symetryczne do opampa

- osobno zasilić kość DACa

- dyskretny opa 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiostyk]

On 1/22/2024 at 12:54 PM, Daniel_68412 said:

sprostowanie to jest cena za sam wyświetlacz 😄 glupie ali..

zamówiłem z ciekawości to LUSYA, zobaczymy co z niego wyjdzie

na rozszerzenie do Pi trzeba wydać co najmniej 1500 zł by to brzmiało sensownie lub dwa razy tyle jeśli ma być top tier

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Stycznia przez audiostyk

[Daniel_68412]

19 minutes ago, audiostyk said:

na rozszerzenie do Pi trzeba wydać co najmniej 1500 zł by to brzmiało sensownie lub dwa razy tyle jeśli ma być top tier

osobiście uważam, że korzystanie z i2s z rpi jest błędem - znacznie lepiej po prostu do niego połączyć dac po usb

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiostyk]

22 minutes ago, Daniel_68412 said:

osobiście uważam, że korzystanie z i2s z rpi jest błędem - znacznie lepiej po prostu do niego połączyć dac po usb

- No tak nie przewidzieli chyba rozwoju ludzkich potrzeb audio. A tak z drugiej strony jak już mam DACa podłączać po USB to chyba wybiorę platformę x86 ze względu na uniwersalność. Przez pewien czas myślałem o maluchu na N5105 ale zaczęła mnie uwierać jego chińska proweniencja (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ). Jeśli wystarcza USB 2.0 (a wystarcza) można użyć Della 3020 z najsłabszym choćby procesorem, a to mały diabełek bo płyta obsłuży nawet 8 wątkowy i7 (niestety firmowe chłodzenie nie wyrobi - oni przewidzieli tylko 35W w tak małej obudowie). Najnowsze Pi 5  chyba niewiele mniej potrzebuje energii. A co do Pi swego czasu wyczytałem, że lepiej do audio sprawdza się 3 niż szybsze 4 ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

4 minutes ago, audiostyk said:

A co do Pi swego czasu wyczytałem, że lepiej do audio sprawdza się 3 niż szybsze 4 ...

Nie da się tego skomentować inaczej niż milczeniem 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
