Chiński DAC na es9038q2m tryb prądowy.

KrzysiekA

Przez KrzysiekA ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    audiostyk Entuzjasta

    audiostyk

    Opublikowano
    Opublikowano
    25 minutes ago, Daniel_68412 said:

    Nie da się tego skomentować inaczej niż milczeniem 😉

    a to przeczytaj u źródła - w art. gość twierdzi, że szybsze Pi 4 brzmi gorzej niż 3-ka 🙂

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Daniel_68412 Wschodząca gwiazda

    Daniel_68412

    Opublikowano
    Opublikowano
    50 minutes ago, audiostyk said:

    gość twierdzi, że szybsze Pi 4 brzmi gorzej niż 3-ka 🙂

    Mam taką zasadę że nie kieruje się tym co się ludziom wydaje. Słuch jest najbardziej błędny i psychoakustyka robi swoje.

    Tradycyjnie polecam film 0db żeby nie ufać swoim uszom.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    audiostyk Entuzjasta

    audiostyk

    Opublikowano
    Opublikowano
    6 minutes ago, Daniel_68412 said:

    Mam taką zasadę że nie kieruje się tym co się ludziom wydaje. Słuch jest najbardziej błędny i psychoakustyka robi swoje.

    Tradycyjnie polecam film 0db żeby nie ufać swoim uszom.

    hehe! ja najbardziej ufam swoim uszom właśnie: skrzyżowanie buszmeńskich i kocich. Niestety słyszę za dobrze, tj. gorszy dzień i mikropotknięcia słyszę też w głosach, których lubię słuchać i nie chciałbym krytykować. Psychoakustykę w najbliższym czasie przetestuję właśnie na Pi z duetem 1794 od Leo A. Do tej pory byłem raczej niemanipulowalny ale zobaczymy, człowiek się starzeje 😉

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    krzysieks_2007 Kompan

    krzysieks_2007

    Opublikowano
    Opublikowano (edytowane)
    6 godzin temu, audiostyk napisał:

    Psychoakustykę w najbliższym czasie przetestuję właśnie na Pi z duetem 1794 od Leo A. Do tej pory byłem raczej niemanipulowalny ale zobaczymy, człowiek się starzeje 😉

    Jest też opinia że Pi nie potrafi zagrać jak większość pseudo audio.Nie ma więc mowy o testowaniu czegokolwiek.Psychoakustyka jako zjawisko które ma na nas wpływ jest stosunkowo trudne do zaobserwowania, zwłaszcza z źródłem które tylko udaje granie.A wiek tym bardziej nie sprzyja koncentracji.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez krzysieks_2007
    Lubię to Lubię to ×

    Acccuphase

    Odnośnik do komentarza
    Udostępnij na innych stronach
    pjasio253 Poszukiwacz

    pjasio253

    Opublikowano
    Opublikowano
    5 godzin temu, krzysieks_2007 napisał:

    A wiek tym bardziej nie sprzyja koncentracji.

    Tu z tym wiekiem byłbym ostrożny 🙂 - nie urażając nikogo, moim zdaniem łatwiej się skoncentować na muzyce osobie po 50 niż dwudziestolatkowi. Przyjmując oczywiście, że oboje idą równo ze zdobywaniem szlifów w audio - ten 50-latek zawsze będzie miał "trudnowyłączalne" w głowie doświadczenie nabyte przez lata w odsłuchu różnych systemów 🙂

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    audiostyk Entuzjasta

    audiostyk

    Opublikowano
    Opublikowano
    8 hours ago, krzysieks_2007 said:

    Jest też opinia że Pi nie potrafi zagrać jak większość pseudo audio.Nie ma więc mowy o testowaniu czegokolwiek.Psychoakustyka jako zjawisko które ma na nas wpływ jest stosunkowo trudne do zaobserwowania, zwłaszcza z źródłem które tylko udaje granie.A wiek tym bardziej nie sprzyja koncentracji.

    Chyba nie mówimy o tym samym rozszerzeniu do Pi. Ja mówię o mercedesie, który w pierwszej wersji z 2019 wyglądał tak 🙂

    Sun Mar 10, 2019 6:23 pm

    PecanPi Implementation Details:

    DAC chips:
    -- Dual flagship Burr-Brown PCM1794As in monaural mode
    Digital HW Volume Control and Re-clocking:
    -- Crystek CCHD-575 oscillator -- ultra low clock jitter of 82fSec
    -- SRC4193 for volume control
    Output stage: True balanced dual different output stages
    -- Uses OPA1612s
    -- Low Noise Panasonic Resistors
    -- Proprietary filtering topology
    Ultra low noise analog power supplies:
    -- TPS7A4700 (4.17uV noise) for positive op-amp power supply
    -- TPS7A3301 (16uV noise) for negative op-amp power supply
    -- TPS7A4901 (15.4uV noise) for DAC Chips
    Headphone driver:
    -- Dual parallel OPA1622s

    _______________________________________________________________________________________________________

    A teraz porównaj sobie z ostatnią wersją 3.0 :

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

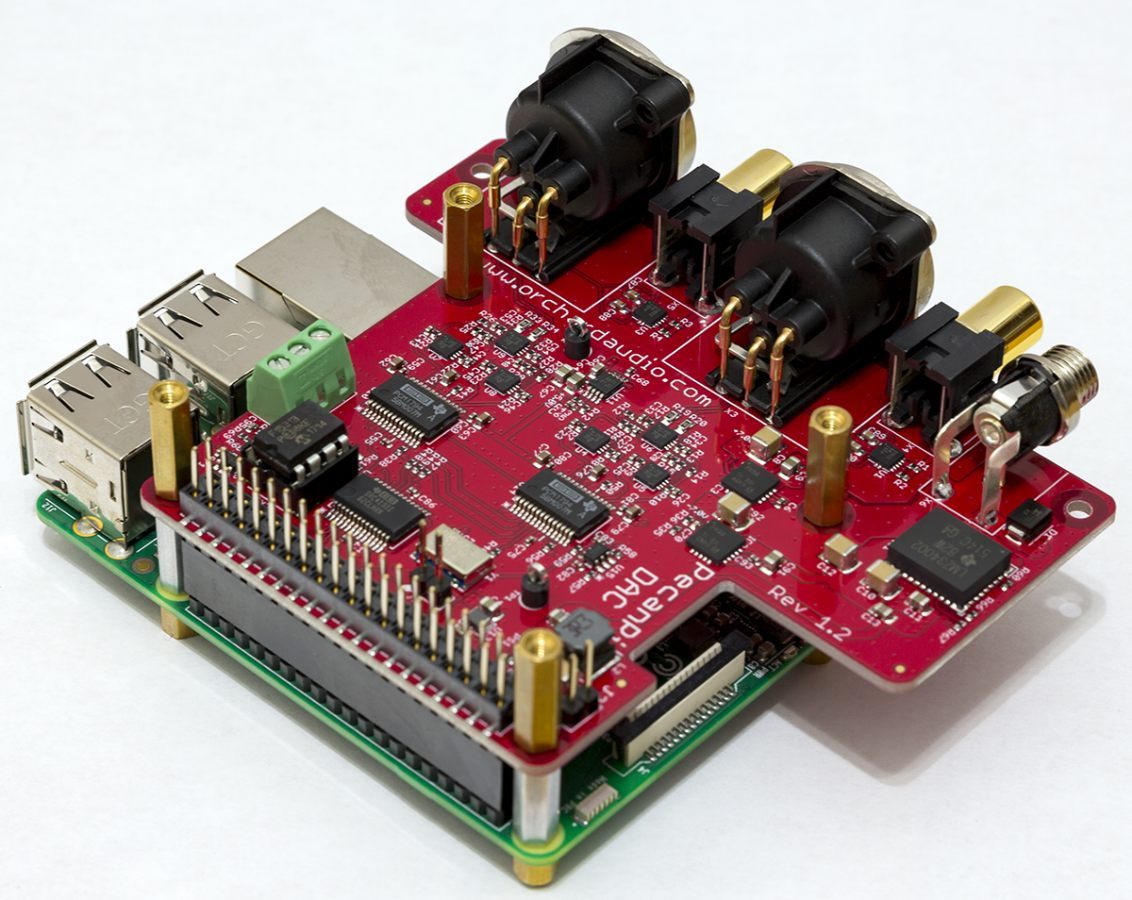

    Pecan DAC.jpeg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    jurek Kompan

    jurek

    Opublikowano
    Opublikowano (edytowane)

    Typowa napięciowa aplikacja es9038q2m:



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez jurek
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    tedi02 Kompan

    tedi02

    Opublikowano
    Opublikowano
    W dniu 24.01.2024 o 20:13, audiostyk napisał:

    hehe! ja najbardziej ufam swoim uszom właśnie: skrzyżowanie buszmeńskich i kocich. Niestety słyszę za dobrze, tj. gorszy dzień i mikropotknięcia słyszę też w głosach, których lubię słuchać i nie chciałbym krytykować. Psychoakustykę w najbliższym czasie przetestuję właśnie na Pi z duetem 1794 od Leo A. Do tej pory byłem raczej niemanipulowalny ale zobaczymy, człowiek się starzeje 😉

    A ja twierdzę że nie należy ufać swoim uszom 🤣 a kolejne elementy do toru audio powinien nam dobierać np.sasiad albo przyjaciel żony 😊.

    Oczywiście żart ,bo niektóre wpisy nie wiem jak potraktować.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    jurek Kompan

    jurek

    Opublikowano
    Opublikowano (edytowane)

    Mam takiego DAC przerobionego na tryb prądowy. Używam płytki zrobionej przez forumowego kolegę ( patrz: wpisy z początku wątku). To chyba jedna z najlepszych aplikacji dla tej kostki.

    Czasami, dla odmiany podpinam transformator 600:10K (ewentualnie plus bufor) Wydaje  mi się, że granie z trafkiem powinno podobać się fanom starociowych R2R. Barwne i słodkie ( harmoniczne?)

    Na początek grzebania w tym DACu proponuję proste zmiany- pięć minut roboty:



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez jurek
    • Dziękuję 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    audiostyk Entuzjasta

    audiostyk

    Opublikowano
    Opublikowano
    2 hours ago, tedi02 said:

    A ja twierdzę że nie należy ufać swoim uszom 🤣 a kolejne elementy do toru audio powinien nam dobierać np.sasiad albo przyjaciel żony 😊.

    Oczywiście żart ,bo niektóre wpisy nie wiem jak potraktować.

    Pewnie masz rację. Myślę, że nie zatracam się w subiektywizmie, mówiąc oględnie. Mówcą-estetą ani ewangelizującym na właściwą wiarę nie jestem. Podobne wrażenia ze słuchania 2x1794 mają też inni. Akurat ten gość okazuje się słyszy PecanPi podobnie jak ja:

    tutaj o PecanPi+ interesujące w kontekście DACa RME akurat:



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    arturp Doświadczony

    arturp

    Opublikowano
    Opublikowano
    2 godziny temu, jurek napisał:

    Mam takiego DAC przerobionego na tryb prądowy.

    Ten rez. około 500 R załatwia sprawę przestawienia w tryb prądowy ? Czy to nie jest zbyt wysoka wartość ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    ...there is no spoon...

    Odnośnik do komentarza
    Udostępnij na innych stronach
    jurek Kompan

    jurek

    Opublikowano
    Opublikowano

    Teoretycznie tak.

    Przy takiej wartości R nie słyszę żadnych zniekszałceń. Można zmnejszać R ale wtedy pasowałoby zwiększyć wzmocnienie na opampie. Przy 500 ohm sygnał wyjściowy ma ok. 1V.

    Niestety nie mam możliwości zrobienia pomiarów.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    przemak Weteran

    przemak

    Opublikowano
    Opublikowano
    2 godziny temu, jurek napisał:

    Teoretycznie tak.

    Przy takiej wartości R nie słyszę żadnych zniekszałceń. Można zmnejszać R ale wtedy pasowałoby zwiększyć wzmocnienie na opampie. Przy 500 ohm sygnał wyjściowy ma ok. 1V.

    Niestety nie mam możliwości zrobienia pomiarów.

    Jaki "tryb prądowy", o czym wy piszecie?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    nagrywamy.com

    Odnośnik do komentarza
    Udostępnij na innych stronach
    jurek Kompan

    jurek

    Opublikowano
    Opublikowano
    12 godzin temu, przemak napisał:

    Jaki "tryb prądowy", o czym wy piszecie?

    Cenię sobie Twoje uwagi ale tym razem nie rozumiem tego pytania.

    Konkretniej?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    przemak Weteran

    przemak

    Opublikowano
    Opublikowano
    19 minut temu, jurek napisał:

    Cenię sobie Twoje uwagi ale tym razem nie rozumiem tego pytania.

    Konkretniej?

    Wyjście ma impedancję 750 omów. Może być zwierane jak rozumiem do masy bez konsekwencji. Im bardziej jest obciążane tym większy prąd płynie. Tryb pracy się nie zmienia. To tak, jakby wzmacniacz mocy miał pracować w trybie prądowym przy podłączeniu głośników a napięciowym przy podłączeniu słuchawek 😉

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    nagrywamy.com

    Odnośnik do komentarza
    Udostępnij na innych stronach
    jurek Kompan

    jurek

    Opublikowano
    Opublikowano

    Nota DAC:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

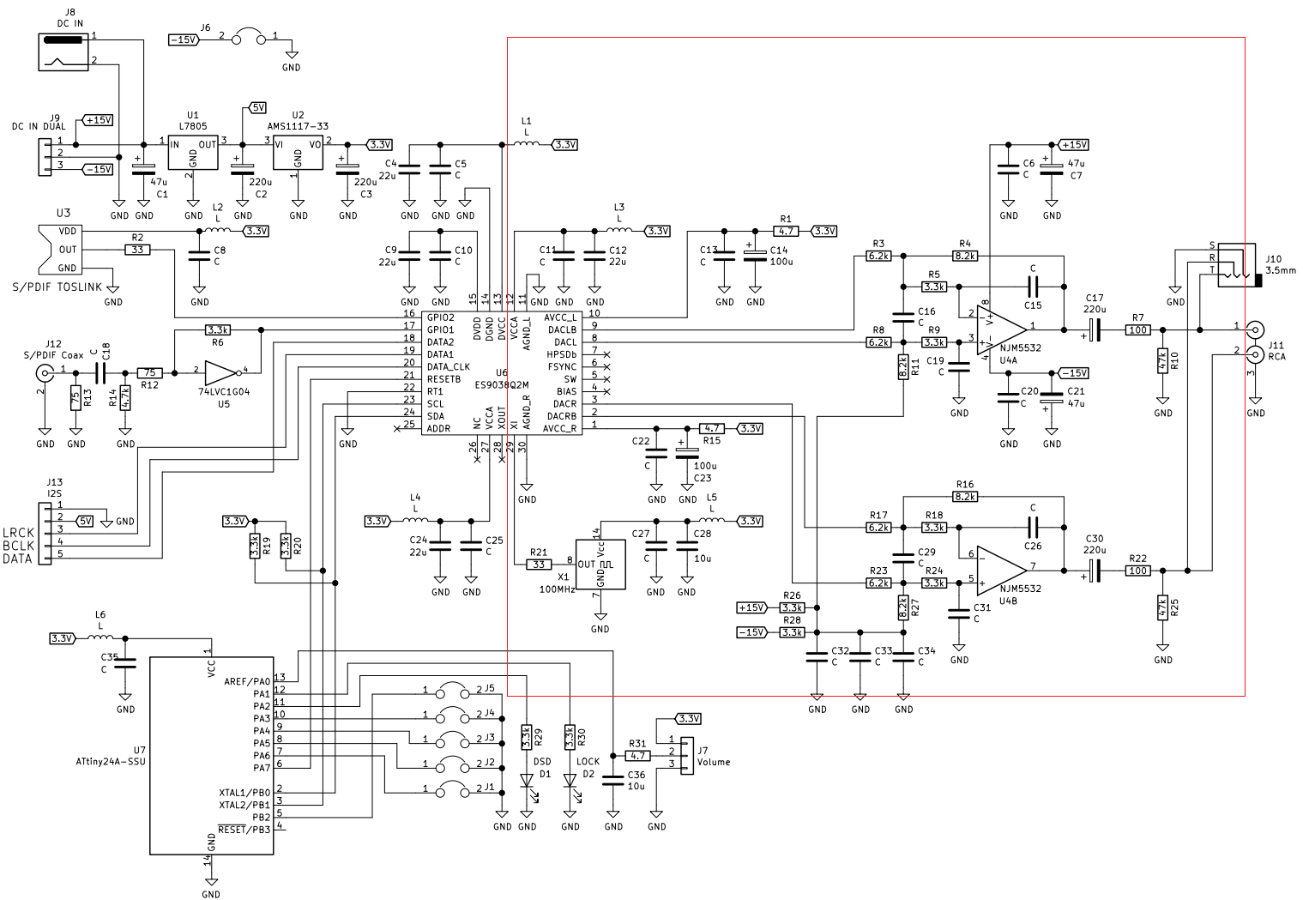

    Tryb napięciowy vs prądowy:



    Dyskusja toczy się raczej- przy jakim obciązeniu DAC " przełacza" się.



    es9038q2m .png

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 miesiąc temu...
    • 1 miesiąc temu...
    bart.dev Poszukiwacz

    bart.dev

    Opublikowano
    Opublikowano
    W dniu 28.02.2024 o 16:15, jurek napisał:

    Podłączyłem niezłe chińskie trafko o przekładni 1:4 do symetrycznych wyjść DACa. Takie combo gra baaardzo fajnie.

    Też dostałem polecajkę przetestowania trafa do dac, dałeś coś za tym trafem? Jakiś bufor na lampie?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    mone Poszukiwacz

    mone

    Opublikowano
    Opublikowano (edytowane)

    Dać bufor. Hmm

    Testuję teorię. Jak na razie na pierwszy strzał idzie 4558D

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez mone
    Lubię to Lubię to ×

    Volumio -> ES9038Q2M -> TPA3255 -> Scan-Speak 18W/8545 + D2905/9900

    Odnośnik do komentarza
    Udostępnij na innych stronach
    jurek Kompan

    jurek

    Opublikowano
    Opublikowano

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bart.dev Poszukiwacz

    bart.dev

    Opublikowano
    Opublikowano
    11 godzin temu, mone napisał:

    Dać bufor. Hmm

    Testuję teorię. Jak na razie na pierwszy strzał idzie 4558D

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    I jak wrażenia?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
