WIP - DAC AK4499

[SomekPoland]

On 5/14/2023 at 4:34 PM, protagoras said:

DAC gra 😄

Na razie na jednym transformatorze, po dołożeniu drugiego efekt będzie jeszcze lepszy 🙂



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Widzę, że don't panic zostało :D



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Teraz, SomekPoland napisał:

Widzę, że don't panic zostało 😄



To już mój tekst rozpoznawczy 😄

[SomekPoland]

Just now, protagoras said:

To już mój tekst rozpoznawczy 😄

Fajnie, że popychasz temat do przodu :D Ja cały czas kibicuje, nawet jak rzadziej zaglądam.

[protagoras]

Boczki obudowy gotowe, jutro front i pokrywa 😄

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawelcb]

Liczyłeś koszta w przybliżeniu ?

Wiadomo prototyp wychodzi więcej ale kolejna wersja już z poprawkami ?

[protagoras]

4 godziny temu, pawelcb napisał:

Liczyłeś koszta w przybliżeniu ?

Wiadomo prototyp wychodzi więcej ale kolejna wersja już z poprawkami ?

Trudno powiedzieć, nie podliczałem wszystkiego, ale jest to projekt z serii 5k+ za samą elektronikę. Elementy zbierane latami, spora ilość sampli. Sama obudowa wyjdzie całkiem sporo.

W planach mam zrobić wersję DACa w stereo na jednym AKM i prostym selektorze wejść, co znacznie zmniejszy koszty i gabarytowo upchnie się do obudowy z modushopu.

[protagoras]

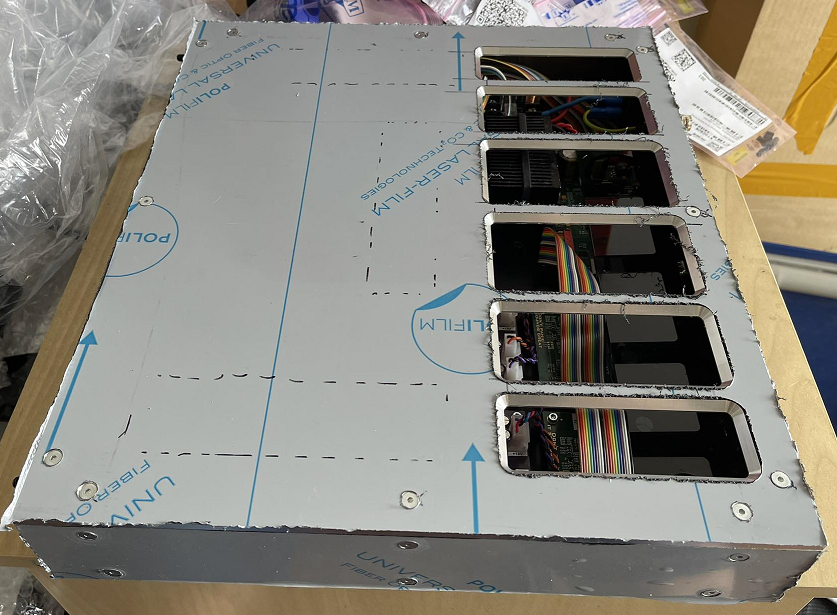

Boczki i pokrywa gotowe 🙂
Pozostał front.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Powoli zaczyna wyglądać 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rysiu126]

Grubo 😁

[bart.dev]

W dniu 22.07.2023 o 15:00, protagoras napisał:

Powoli zaczyna wyglądać 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Bardzo fajny projekt, gratki 🙂 Planujesz może dystrybucję płytek? Sam dac, bez zasilania i analogu, zakładam że łyknie I2S z amanero

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

8 godzin temu, bart.dev napisał:

Bardzo fajny projekt, gratki 🙂 Planujesz może dystrybucję płytek? Sam dac, bez zasilania i analogu, zakładam że łyknie I2S z amanero

Dzięki 🙂

Jeżeli Jesteś chętny, zapraszam na PW. Płytka zawiera już niskoszumny zasilacz, zaś na drugiej płytce jest prestabilizacja i mostek prostowniczy. Masz jakiś pomysł na inny analog?

Płytka łyka I2S, ale również po I2C trzeba skonfigurować obydwie kostki, ustawić kilka rejestrów oraz regulacja głośności.

Edytowane 12 Lutego 2024 przez protagoras

[protagoras]

Aktualizacja:
Jeden DAC w dual mono poszedł w Polskę i cieszy użytkownika. 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Aktualnie jestem w trakcie kończenia projektu na jednej kości 🙂
Jeszcze kilka drobnych zmian.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bart.dev]

2 godziny temu, protagoras napisał:

Aktualizacja:
Jeden DAC w dual mono poszedł w Polskę i cieszy użytkownika. 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Aktualnie jestem w trakcie kończenia projektu na jednej kości 🙂
Jeszcze kilka drobnych zmian.

No fajnie, a da się podłączyć własną analogówkę? Bo widzę op-ampy SMD 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Kwietnia 2024 przez bart.dev

[protagoras]

3 minuty temu, bart.dev napisał:

No fajnie, a da się podłączyć własną analogówkę? Bo widzę op-ampy SMD 🙂

Istnieje taka możliwość, trzeba dolutować się do padów wyjściowych rezystorów SMD.  🙂

W przypadku innego analogu najlepiej przeprojektować płytkę. Nie jestem zwolennikiem kabelkologi przy sygnałach wyjściowych. Parametry DACa polecą łeb na szyję wtedy.

Edytowane 25 Kwietnia 2024 przez protagoras

[bart.dev]

2 minuty temu, protagoras napisał:

Istnieje taka możliwość, trzeba dolutować się do padów wyjściowych rezystorów SMD.  🙂


Haha 😉 taka możliwość zawsze istnieje... Czyli to bardziej gotowy moduł, szkoda

[OLES]

@protagoras

Kilka pytań dot. kostek ak. Czy warto podawać sygnał i2s już wstępnie nadpróbkowany np. do x4, tak żeby filtr cyfrowy jeszcze dawał radę. I dalej, jak sonicznie sprawdza się zapodanie i2s np. x16 na wej. (tzn. przy częstotliwosciach z "wyłączonym" już filtem cyfrowym). Zaznaczam, że interesują mnie tylko wrażenia odsłuchowe. W sieci pełno "śmieci" pomiarowych, a jakoś mało nt. "grania" w konkretnych konfiguracjach.

Ps. Oczywiście chodzi o sygnał PCM.

Edytowane 27 Kwietnia 2024 przez OLES

[protagoras]

1 godzinę temu, OLES napisał:

@protagoras

Kilka pytań dot. kostek ak. Czy warto podawać sygnał i2s już wstępnie nadpróbkowany np. do x4, tak żeby filtr cyfrowy jeszcze dawał radę. I dalej, jak sonicznie sprawdza się zapodanie i2s np. x16 na wej. (tzn. przy częstotliwosciach z "wyłączonym" już filtem cyfrowym). Zaznaczam, że interesują mnie tylko wrażenia odsłuchowe. W sieci pełno "śmieci" pomiarowych, a jakoś mało nt. "grania" w konkretnych konfiguracjach.

Ps. Oczywiście chodzi o sygnał PCM.

Słucham z TIDALa bezpośrednio z próbkowaniem jakim ma nagranie. To już sam musiałbyś potestować. W przypadku innych DACów jakie masz doświadczenie z takimi zabiegami?

Napisz PW co dokładnie interesuje Cię do przetestowania 🙂

[OLES]

Odpaliłem ak4493seq, wchodzę sygnałem PCM i2s 44,1kHz 24bit. AK ustawiony na automat zgodny z  zastosowanego zegara 22.579 Mhz. Po ustawieniu df na ten z najniższym opóźnieniem grupowym, nawet przestał męczyć przy dłuższym graniu. Jest spory progres w porównaniu do "przedpożarowych" ak4490. Zastanawiam się, czy użycie zewnętrznego src, konkretnie ak4137, i zrobienie na nim owesamplingu oraz df i dopiero potem na 4493. Jednym zdaniem, czy warto, bo teoretycznie to "samo", tylko gorzej, bo dodatkowa kostka itp.

Z jedną różnicą, bo mogę właśnie zapodać np. 176kHz lub 352kHz i np. wyłączyć df w 4493, a na samym nie da rady takiej konfiguracji zrobić. Sterowanie tylko w trybie pin mam.

Edytowane 27 Kwietnia 2024 przez OLES

[protagoras]

Drobna zmiana, podwójny opamp do rca został zmieniony na dwa pojedyncze :)

Nowa wersja sterownika powstaje z miejscem na USB, wejściem HDMI, 2 x COAX, 2 x SPDIF i AES/EBU

Płytka 11 x 9 cm.

Jeszcze jedna mała zmiana chodzi mi po głowie

[jar1]

W dniu 27.04.2024 o 16:41, OLES napisał:

Jest spory progres w porównaniu do "przedpożarowych" ak4490.

Obecna wersja (Velvet) to AK4490R jest pinowo zgodna ze starym AK4493seq i w zasadzie może być nim zastąpiona w układzie.  Działa i gra ok. W porównaniu do starej wersji AK4490seq nie ma żadnych schodków na wyższych częstotliwościach, gdzie kaszana zaczynała się już powyżej 10kHz. A przy 20kHz wygląda już tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pozytywnie też działa odsprzęgnięcie zasilania  Vref od reszty opornikiem 10ohm/kilkaset uF (ja dałem 220uF).

Z datasheet AK4490R (Velvet)"

"The VREFHL, VREFHR, VREFLL and VREFLR pins should avoid noises from other power supplies. Connect the VREFHL/R pin to the analog 5.0 V via a 10 Ω resistor, and the VREFLL/R pin to the analog ground via a 10 Ω resistor when it is difficult to obtain expected analog characteristics because of noises from other power supplies (A low pass filter of fc = 17 Hz will be composed with the 470 µF capacitor and the 10 Ω resistor. It removes signal frequency noise from other power supply lines)."

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[OLES]

@jar dzięki.

Byłem "fanem" ak. I nawet z tym 4493s mógłbym żyć. Ale usłyszałem r2r i czekam na pcb pod ad1862 🙂.

[OLES]

3 godziny temu, OLES napisał:

@jar dzięki.

Byłem "fanem" ak. I nawet z tym 4493s mógłbym żyć. Ale usłyszałem r2r i czekam na pcb pod ad1862 🙂.

4493s, to jest nowsza wersja od 4493 bez s, wypuszczona po wznowieniu produkcji. Starszej nie miałem.

[protagoras]

W dniu 4.05.2024 o 12:16, OLES napisał:

@jar dzięki.

Byłem "fanem" ak. I nawet z tym 4493s mógłbym żyć. Ale usłyszałem r2r i czekam na pcb pod ad1862 🙂.

Polecam posłuchać nowych kostek od AKM (w domyśle 4499), są to DACe z wyjściem prądowym, także inna konstrukcja. 🙂



W dniu 4.05.2024 o 10:45, jar1 napisał:

Pozytywnie też działa odsprzęgnięcie zasilania  Vref od reszty opornikiem 10ohm/kilkaset uF (ja dałem 220uF).

Z datasheet AK4490R (Velvet)"

Noty katalogowe są bardzo fajnie napisane i wszystko czego człowiek potrzebuje, tak znajdzie. 🙂

[OLES]

3 minuty temu, protagoras napisał:

Polecam posłuchać nowych kostek od AKM (w domyśle 4499), są to DACe z wyjściem prądowym, także inna konstrukcja. 🙂

Na bank spróbuję. Po ad1862, chyba, że już nie będę miał parcia na zmiany. Powoli mam dosyć lutowania drobnicy smd. Normalnie się męczę 🙃.

[protagoras]

2 minuty temu, OLES napisał:

Na bank spróbuję. Po ad1862, chyba, że już nie będę miał parcia na zmiany. Powoli mam dosyć lutowania drobnicy smd. Normalnie się męczę 🙃.

Jeżeli sam zamawiasz PCB, to polecam dobrać sobie sito SMD, pasta w ruch i hotem albo w piecyku polutować. 🙂
poniżej 10 USD wychodzi dodatkowo za sito przy zamówieniu.

Edytowane 5 Maja 2024 przez protagoras

[jar1]

2 godziny temu, protagoras napisał:

Noty katalogowe są bardzo fajnie napisane i wszystko czego człowiek potrzebuje, tak znajdzie. 🙂

No właśnie, dzięki. 🙂

[protagoras]

Dziś dotarł pilot do DACa :)

[payong]

Oryginalny 😎

[protagoras]

Przyjechały elementy z anodowania. 🙂



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

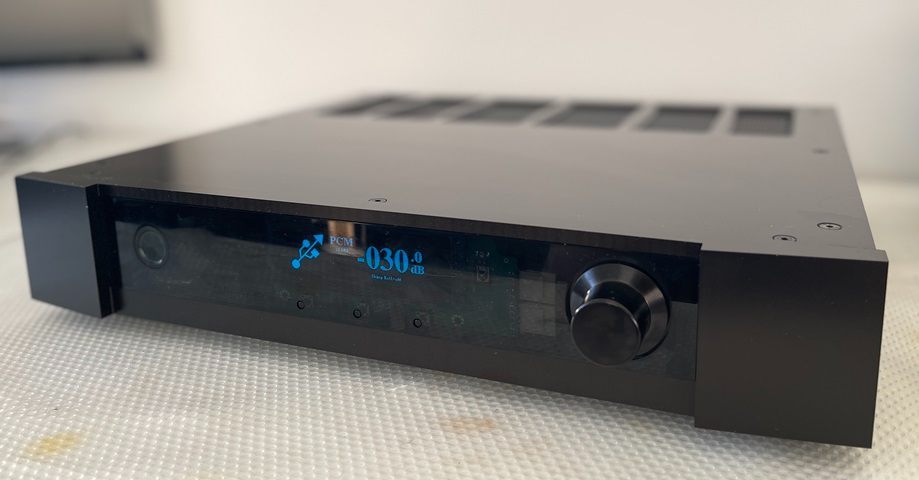

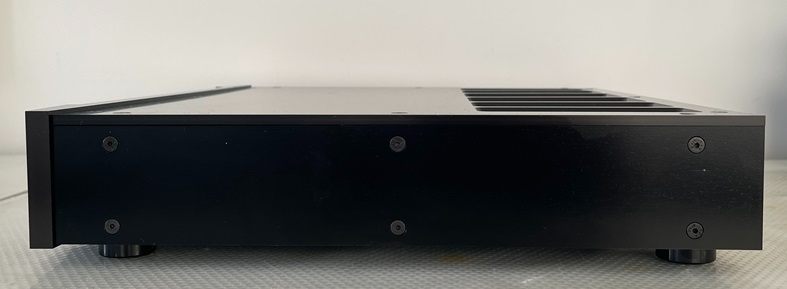

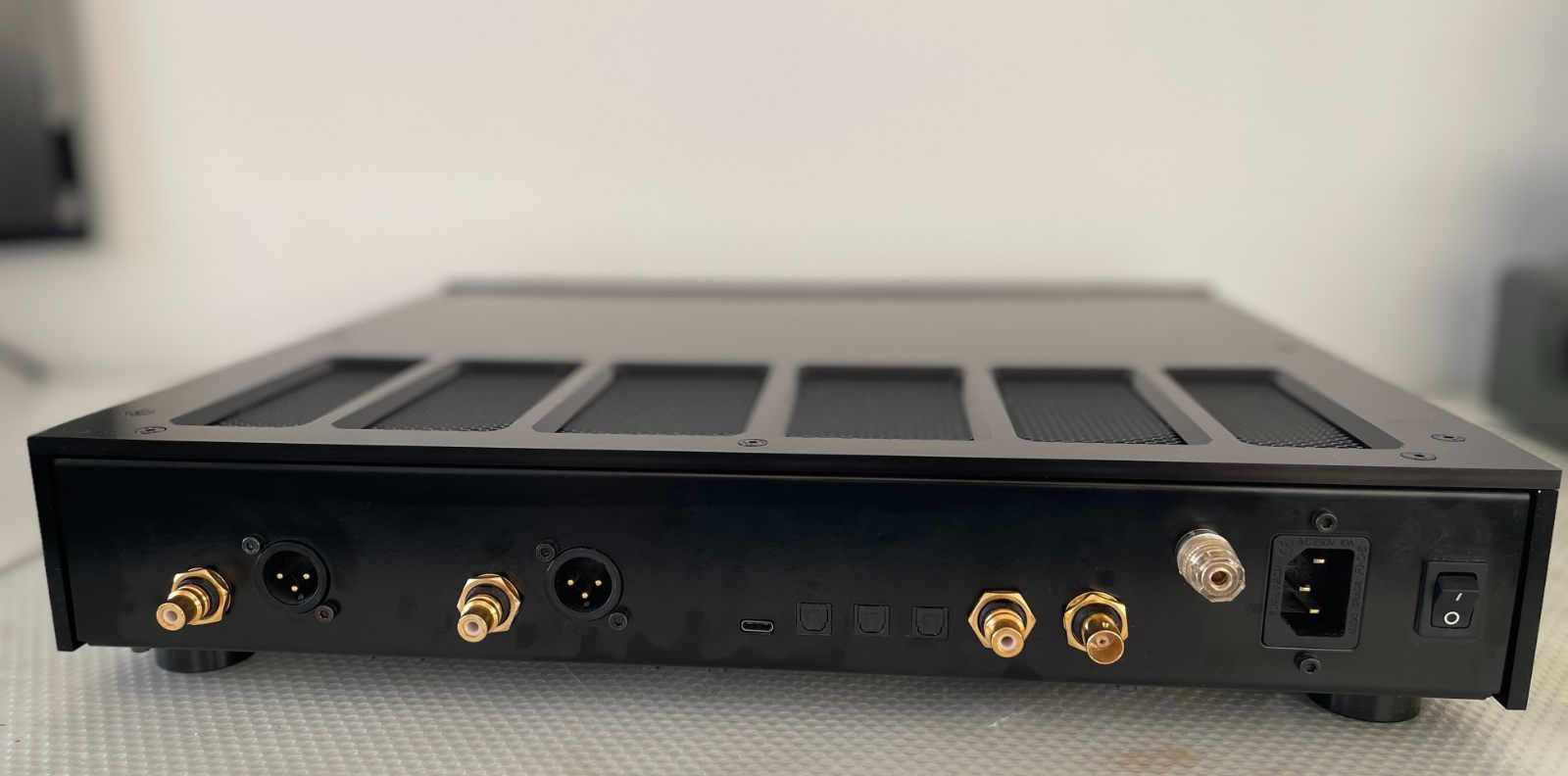

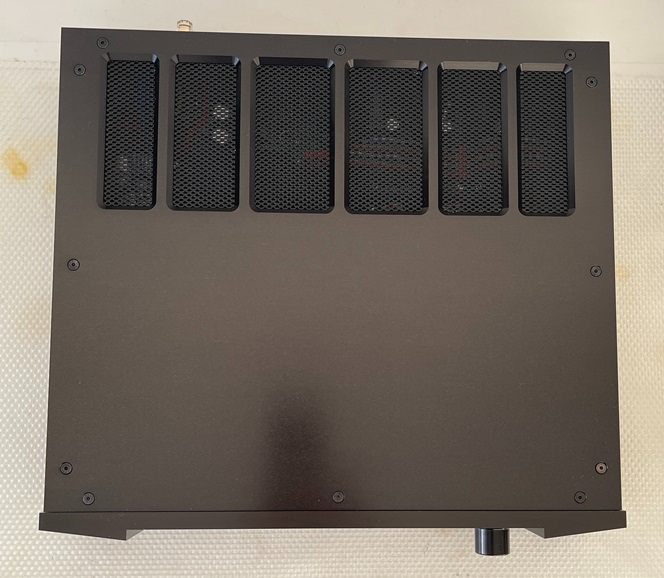

Coraz bliżej końca 🙂



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
