WIP - DAC AK4499

protagoras · 4 Lipca 2022

20 minut temu, SomekPoland napisał:

Nie miałem na myśli dyskretnych, czy lampowych analogów, a jaki układ na opampach zastosowałeś. Teraz już wiem 😄

Moja płytka czeka na płytkę wejściową/sterownik do kompletu. Zainspirowałem się Twoim rozwiązaniem 🙂

Jest to wygoda, sterownik można użyć do nowszej wersji/innego DACa zmieniając wyłącznie soft do obsługi samej kostki przetwornika 🙂

Jakie wejścia planujesz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lipca 2022 przez protagoras

**SomekPoland** · 4 Lipca 2022

7 hours ago, protagoras said:

Jest to wygoda, sterownik można użyć do nowszej wersji/innego DACa zmieniając wyłącznie soft do obsługi samej kostki przetwornika 🙂

Jakie wejścia planujesz?

Na razie USB, ale złącze dane/sterowanie będzie uniwersalne dla moich projektów :)

Może USB i optyk, zobaczę :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

protagoras · 21 Lipca 2022

Pierwsze złożenia całości, małe nie będzie 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

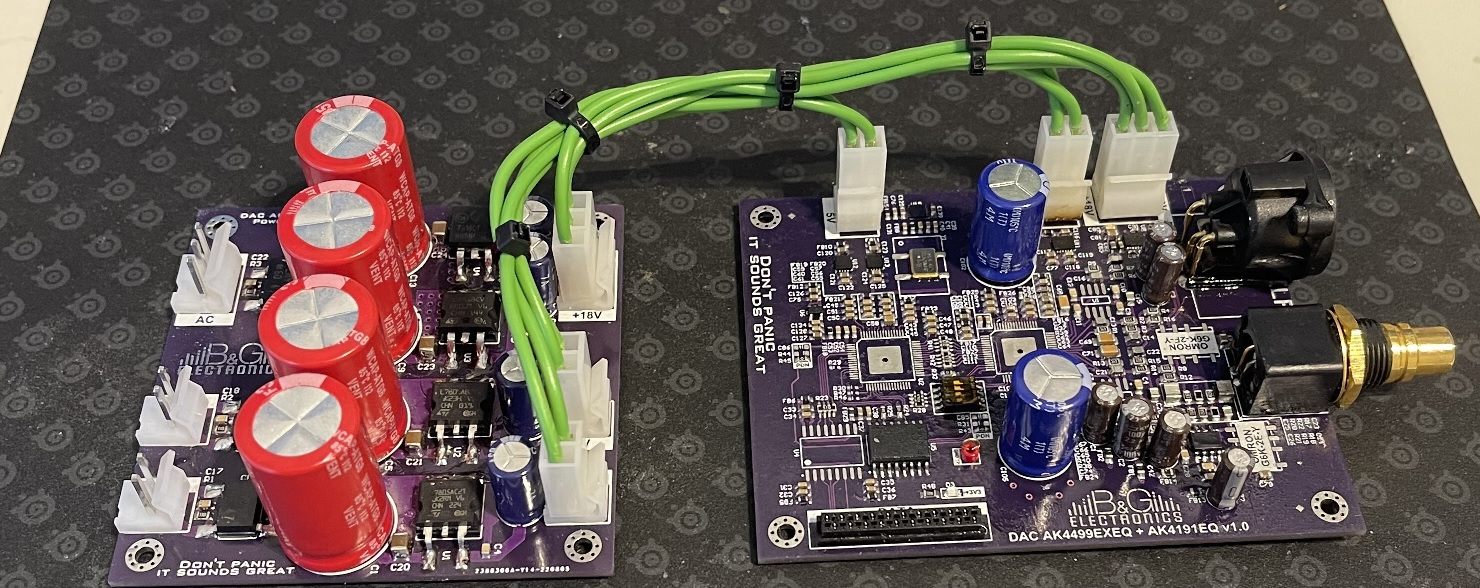

protagoras · 16 Sierpnia 2022

Przyjechały płytki 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nick30 · 20 Sierpnia 2022

Fajny napis "Don't panic it sounds great"

Naszemu społeczeństwu jest tak potrzebny humor i dystans. Świetnie.

Trzymam kciuki za całość konstrukcji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

protagoras · 30 Września 2022

Montaż elementów w toku 🙂

AKM już oficjalnie ogłosiło produkcję scalaków 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pdyn · 30 Września 2022

Jakie zadanie ma tam arduino?

Sterujesz nim ak ? Spi czy i2c? Jak zrealizowales konwersje 3,3 - 5v

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

protagoras · 1 Października 2022

W dniu 30.09.2022 o 17:07, pdyn napisał:

Jakie zadanie ma tam arduino?

Sterujesz nim ak ? Spi czy i2c? Jak zrealizowales konwersje 3,3 - 5v

Arduino? W pierwszej wersji płytki wejściowej z Amanero było arduino nano. Nowy sterownik bazuje na STM32F4.
AK sterowany jest poprzez I2C

Zasilacz jest liniowy na stabilizatorach analog devices.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

payong · 1 Października 2022

11 minut temu, protagoras napisał:

STM32F4.

Z moich doświadczeń, nieporównywalnych zapewne do kolegów, ani przy pomocy Arduino nano ani STM32F3 nie dało się sterować bezpośrednio z wyjścia układów głośnością układu AK4497. Problemem był "impulsowy" sygnał DAC na pokładzie układów. Rozwiązałem to stosując ESP32

Sorki ja próbowałem STM32F3 a nie STM32F4 - nie znam specyfikacji STM32F4

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Października 2022 przez payong

protagoras · 2 Października 2022

15 godzin temu, payong napisał:

Z moich doświadczeń, nieporównywalnych zapewne do kolegów, ani przy pomocy Arduino nano ani STM32F3 nie dało się sterować bezpośrednio z wyjścia układów głośnością układu AK4497. Problemem był "impulsowy" sygnał DAC na pokładzie układów. Rozwiązałem to stosując ESP32

Sorki ja próbowałem STM32F3 a nie STM32F4 - nie znam specyfikacji STM32F4

Pozostałe funkcje działały?

U mnie nie było z tym żadnych problemów. z Arduino trzeba było stosować konwerter napięć dla I2C, zaś STM poziom napięcia logiki ma taki sam co AKM.

W Arduino w zasadzie wystarczyło użyć prostej funkcji do wpisywania konkretnych rejestrów i zgodnie ze specyfikacją AKM sterować.

Cytat

void WriteRegister(int addr, byte regaddr, byte dataval)
{
Wire.beginTransmission(addr); // device
Wire.write(regaddr); // register
Wire.write(dataval); // data
Wire.endTransmission();
}

W STM wystarczyło użyć wbudowanej komendy z bibliotek i tak samo wpisywać.

Cytat

HAL_I2C_Mem_Write(hi2c, DevAddress, MemAddress, MemAddSize, pData, Size, Timeout);

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

payong · 3 Października 2022

Ja pisałem program do m.in. sterowania głośnością ale do gotowej płytki DACa, która miała piny do podłączenia potencjometru. Nie sterowałem bezpośrednio układem AKM. Płytka pozwala jeszcze na wybór filtra i częstotliwości odcięcia dla plików DSD. Do wszystkiego są wyprowadzone piny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

protagoras · 12 Grudnia 2022

Płytka lutuje się, powoli gromadzę elementy z racji, że AK4499EXEQ i 4191EQ nie są jeszcze w sprzedaży, a w między czasie ostatnie podejście do obudowy 😄

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**ITI - SERWIS** · 14 Grudnia 2022

Bravo minimalizm to jest to:))))

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

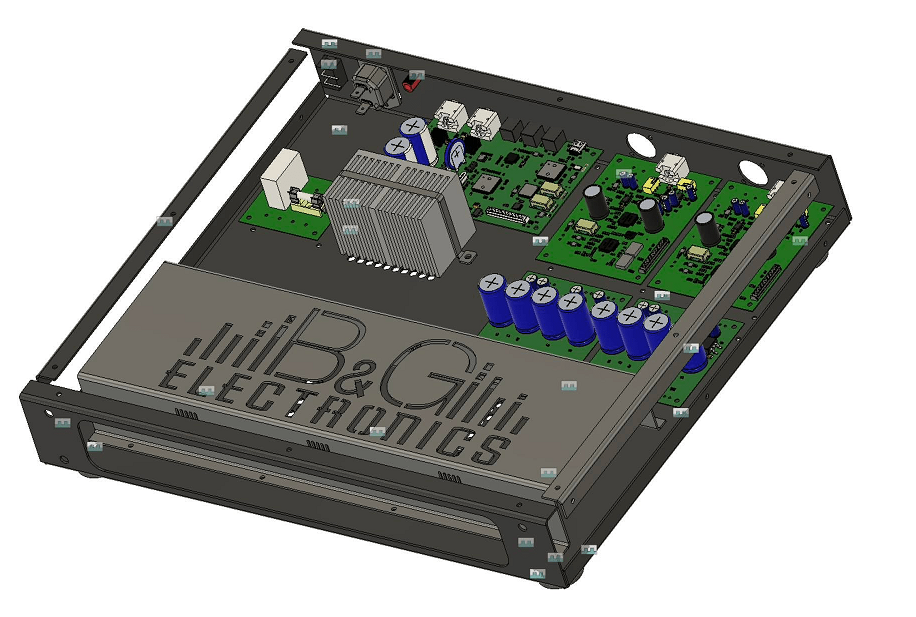

protagoras · 17 Stycznia 2023

Blacha wewnętrzna zamówiona 🙂

Czekam na wiadomość z lasera o możliwości odbioru.

Blachę pragnę pomiedziować, aby uzyskać efekt jak w starych Japońskich sprzętach, gdzie księgowy nie patrzył na ręce. Czym polecacie zabezpieczyć taką powierzchnie, żeby nie śniedziała?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Tomek 1685** · 17 Stycznia 2023

26 minut temu, protagoras napisał:

Czym polecacie zabezpieczyć taką powierzchnie, żeby nie śniedziała?

Bezbarwnym lakierem proszkowym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Muzg** · 17 Stycznia 2023

Lepiej nie zabezpieczać, gdyż nie będzie pełniła swojej roli. Musiałbyś odsłaniać w miejscu każdego połączenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

kolmen · 17 Stycznia 2023

9 godzin temu, protagoras napisał:

Blachę pragnę pomiedziować, aby uzyskać efekt jak w starych Japońskich sprzętach, gdzie księgowy nie patrzył na ręce. Czym polecacie zabezpieczyć taką powierzchnie, żeby nie śniedziała?

Nie trzymać sprzętu w warunkach podwyższonej wilgotności 🙂

Bez wilgoci nie śniedzieje

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Daniel_68412 · 17 Stycznia 2023

16 minutes ago, kolmen said:

Nie trzymać sprzętu w warunkach podwyższonej wilgotności

Jesteś milionerem i masz jacuzzi w salonie - "tego pana nie obsługujemy" xd

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**jar1** · 17 Stycznia 2023

13 godzin temu, protagoras napisał:

Blachę pragnę pomiedziować, aby uzyskać efekt jak w starych Japońskich sprzętach, gdzie księgowy nie patrzył na ręce. Czym polecacie zabezpieczyć taką powierzchnie, żeby nie śniedziała?

Byłbym ostrożny z tym miedziowaniem. Trwałej i grubej powłoki to pewno nie będzie. Na ogół miedziuje się jako podkład do niklowania, srebrzenia . Co innego cała montażówka z samej miedzi. 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

protagoras · 18 Stycznia 2023

6 godzin temu, jar1 napisał:

Byłbym ostrożny z tym miedziowaniem. Trwałej i grubej powłoki to pewno nie będzie. Na ogół miedziuje się jako podkład do niklowania, srebrzenia . Co innego cała montażówka z samej miedzi. 😉

Marantz w modelu PM-10 ma wnętrze w kolorze miedzi. Teraz przez myśli mi przeszło, że to może być po prostu farba miedziana. W całości z miedzi obudowy nie wydaje mi się, żeby wykonywali, chociaż mogę się mylić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**jar1** · 18 Stycznia 2023

4 godziny temu, protagoras napisał:

Marantz w modelu PM-10 ma wnętrze w kolorze miedzi. Teraz przez myśli mi przeszło, że to może być po prostu farba miedziana. W całości z miedzi obudowy nie wydaje mi się, żeby wykonywali, chociaż mogę się mylić.

Z miedziowanie to warto sprawdzić coś na próbę, by zobaczyć jaki efekt końcowy będzie.

Na przykład

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Są też i farby miedziane, z tym, że one raczej prądu nie przewodzą, bo raczej tam miedzi nie ma. Malowałem takimi drewno i tak jest.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

protagoras · 18 Stycznia 2023

22 minuty temu, jar1 napisał:

Z miedziowanie to warto sprawdzić coś na próbę, by zobaczyć jaki efekt końcowy będzie.

Na przykład

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Są też i farby miedziane, z tym, że one raczej prądu nie przewodzą, bo raczej tam miedzi nie ma. Malowałem takimi drewno i tak jest.
