Zlece budowę prostego wzmacniacza hybrydowego

kinimod

Przez kinimod ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    kinimod Poszukiwacz

    kinimod

    Opublikowano
    Opublikowano

    Jak w temacie szukam kogoś kto zbuduje wzmacniacz według schematu załączonego poniżej. Szczegóły i reszta info na pw.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Julo102 Poszukiwacz

    Julo102

    Opublikowano
    Opublikowano

    Polecam także wzmacniacz na końcówkach mocy A121 ( LM 3886 ) . To stosunkowo prosty wzmak ' z zabezpieczeniami , doskonale współgrający z pre amp-em lampowym HiFi 6N3 (China Ali ) tworząc hybrydę o bardzo dobrym brzmieniu ; soczystym , gęstym , barwnym i angażującym . Przedwzmacniacz oczywiście z lampami GE nos 5670 USA . Wiele wzmacniaczy miałem i słuchałem , od prostych do super monobloków  ale tutaj za cenę kilkuset złotych mamy naprawdę to coś " co z przyjemnością i zaangażowaniem słuchamy za każdym razem .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    witek_z Wschodząca gwiazda

    witek_z

    Opublikowano
    Opublikowano

    a choćby taki

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kinimod Poszukiwacz

    kinimod

    Opublikowano
    • Autor
    Opublikowano

    Jedynym problemem może być pojemność wejściowa tranzystorów mosfet. Trzeba by dodać układ WA czyli wtórnik lampowy za tym wzmacniaczem napięciowym WK. Powinno wystarczyć. Co wy na to ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Bogdan Wschodząca gwiazda

    Bogdan

    Opublikowano
    Opublikowano

    jeśli już , to polecałbym coś sprawdzonego:





    albo całkiem odjechany

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Grzegorz7 Biegły

    Grzegorz7

    Opublikowano
    Opublikowano
    4 godziny temu, kinimod napisał:

    Jedynym problemem może być pojemność wejściowa tranzystorów mosfet. Trzeba by dodać układ WA czyli wtórnik lampowy za tym wzmacniaczem napięciowym WK. Powinno wystarczyć. Co wy na to ?

    Myślałem, że układ jest ustalony a zaczynasz kombinować.

    Co niby ma ci dać wtórnik? Zapewne zbudowany z takiej samej lampy w zbliżonym punkcie pracy? Nadal prąd przeładowujący będzie w zasadzie podobny.

    A zresztą co do Cwej MOSFET`ów. Przy prądzie triody na poziomie 10mA Cwej=1,4nF przeładowuje się z czasem około 10V/us.

    Wystarcza...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Bogdan Wschodząca gwiazda

    Bogdan

    Opublikowano
    Opublikowano

    jeśli upierasz się na układ pierwotny , to zamień mosfety na vfety 2sk1058 / 2sj162 , bo one same stabilizuja się temperaturowo i są zaprojektowane specjalnie do audio

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Bogdan Wschodząca gwiazda

    Bogdan

    Opublikowano
    Opublikowano

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Dziękuję 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    MSki Kompan

    MSki

    Opublikowano
    Opublikowano

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Zamiast 6SN7 można by pomyśleć o zastosowaniu ECC88, które to lampy używają konstruktorzy w wielu wzmacniaczach z uwagi na możliwość ich pracy przy względnie niskich napięciach zasilania.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Dla mózgu najważniejsza jest logika i spójność, a nie prawda. Osoby które powielają fałszywe stwierdzenia, są przekonane, że mówią prawdę i zszokowane, gdy okazuje się, że fakty są inne.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Bogdan Wschodząca gwiazda

    Bogdan

    Opublikowano
    Opublikowano

     lub 6H6P - rewelacyjna lampa i ten układ - on co bardzo ważne startuje łagodnie , a ten twój walnie przy włączeniu maksymalnym prądem w kolum n y

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    lub taki z Elektora



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Daniel_68412 Wschodząca gwiazda

    Daniel_68412

    Opublikowano
    Opublikowano
    12 hours ago, Bogdan said:

    to zamień mosfety na vfety 2sk1058 / 2sj162

    jak odróżnić w nocie katalogowej hexfeta od vfeta? bo widzę wszystkie mają napisane MOS FET

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Grzegorz7 Biegły

    Grzegorz7

    Opublikowano
    Opublikowano

    To nazwy technologii wytwarzanie MOSFET`ów. Prawie nazwy własne producentów...

    VFET`y maja bramkę w kształcie wgłębienia V.

    HEXFET ma bramkę rozproszoną w kształcie heksagonalnych elementów.

    Oba rozwiązania mają m.in. za zadanie zmniejszyć pojemność bramki...

    Można o tym poczytać w Internecie.

    Decydują parametry katalogowe.

    Oczywiście niektórzy doszukują się różnic, szczególnie w zastosowaniach audio. Tu swego czasu VFET`y robiły karierę...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Dziękuję 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Grzegorz7 Biegły

    Grzegorz7

    Opublikowano
    Opublikowano

    cd:

    VMOS wprowadziła bodaj AMI i TI.

    W VMOS`ach uzyskiwano dużo mniejsze długości kanału co implikowało dużo wyższe częstotliwości pracy i efekt "uboczny" zmniejszenie napięcia granicznego Ugs. To rozpowszechniło ten tym w układach przełączających i strukturach układów logicznych...

    Od razu dodam, że tzw. audio (analogowym) producenci dziś się nie przejmują. Ten rynek jest żaden w stosunku do zastosowań cyfrowych, przetwarzania, energoelektroniki... Dlatego w międzyczasie wypadło wiele ciekawych konstrukcji MOSFET`ów "audio", np. takie z zerowym napięciem włączenia Ugs upraszczających zdecydowanie sterowanie... przy okazji dających kultowo dobre efekty w audio...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    • Dziękuję 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    MSki Kompan

    MSki

    Opublikowano
    Opublikowano
    W dniu 4.11.2021 o 08:26, Bogdan napisał:

    lub 6H6P - rewelacyjna lampa i ten układ - on co bardzo ważne startuje łagodnie , a ten twój walnie przy włączeniu maksymalnym prądem w kolum n y

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    a co w nim takiego rewelacyjnego, oprócz tego, że lampy się rozjeżdżają i napięcia Gate również.

    Znalazłem inny układ hybrydy, który nie powinien być obciążony pewnymi niedoróbkami, co powyższy i bez rezystorów pomiarowych w stopniu mocy i bez kondensatora wyjściowego na wyjściu. Każdy dodatkowy element w torze sygnału potrafi popsuć dźwięk.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Dla mózgu najważniejsza jest logika i spójność, a nie prawda. Osoby które powielają fałszywe stwierdzenia, są przekonane, że mówią prawdę i zszokowane, gdy okazuje się, że fakty są inne.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 4 tygodnie później...
    Julo102 Poszukiwacz

    Julo102

    Opublikowano
    Opublikowano
    W dniu 1.11.2021 o 13:23, kinimod napisał:

    Napisz gdzie to cudo można kupić 🙂 i jak wygląda w obudowie. 🙂

    Na marginesie tematu  /// ... o ile gospodarz pozwoli ?

    Próbuję go poskładać jeśli  się uda /foto/ .

    Jak zacznie działać i się trochę wygrzeje" opiszę jak działa  .

    Czekam też na lampy GE 5670W / już są na ocleniu . Te lampy sporo dają , lubię je .

    Pierwsza wersja którą słuchałem ( końcówka A121+ pre 6n3/ GE ), brzmiała bardzo ładnie . co prawda w zasilaniu było trafo na 2x19v tylko , ale buczało i je wymieniłem na 2x25 v . Wtedy brzmienie się lekko osuszyło i zmatowiało , nie było aż tak lepkie , gęste i barwne ale z czasem wygrzewa się / po miesiącu / chyba powoli dochodzi , jest coraz lepiej ....

    ... choć  buczenie ( w głośnikach)  jakby powróciło ... nie wiem czy to tani transformator bez żywicy  czy może diody w zasilaczu A-172 ?  Będę wdzięczny za  sugestie  i  podpowiedzi osób bardziej oświeconych w tych dla mnie tajemniczych tematach .  Pozdrawiam Julo

    / Na zdjęciu ; druga wersja hybrydy  AS ", bardziej zintegrowana ... jeszcze w realizacji /

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kinimod Poszukiwacz

    kinimod

    Opublikowano
    • Autor
    Opublikowano

    Możesz pisać w tym temacie.

    Narysuj mi tu jak chcesz schemat.  Chodzi mi o drogę sygnału miedzy lampą a tym lm3886 jak masz to połączone dokładnie. Powodów buczenie może być wiele. Przerobiłem kilka LMów i wiem dlaczego u mnie buczało. Problemem może być też słabo odfiltrowane zasilanie lamp. Może coś Ci doradzę ale narysuj schemat.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Julo102 Poszukiwacz

    Julo102

    Opublikowano
    Opublikowano

    Dziękuję , Nie umiem rysować takich schematów , nie jestem elektronikiem , korzystam z gotowych podzespołów . Mogę skserować schemat końcówki A121 ( LM3886) + zasilacza A-172 . Może faktycznie te diody ? ...bo w innych projektach sam mostek prostowniczy zasilacz tak nie buczy . Ewentualnie filtracja tych ( powiedzmy tanich ?)  kondensatorów ?

    Nawet myślałem o innym zasilaczu ...  prostym , ale z dwoma dobrymi kondami i mostkiem.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kinimod Poszukiwacz

    kinimod

    Opublikowano
    • Autor
    Opublikowano

    Załącz schemat tej końcówki i zasilacza. Jakie masz pojemności filtrujące w zasilaczu lm?  Jak wygląda zasilacz? Z tanimi bywa różnie, jeśli mają odpowiednią pojemność też powinny filtrować.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kinimod Poszukiwacz

    kinimod

    Opublikowano
    • Autor
    Opublikowano

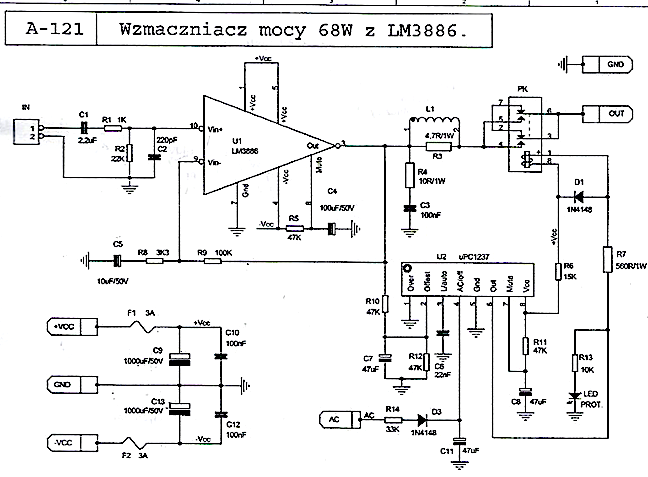

    Czy to ta końcówka? Wygląda że to ta, ale potwierdź mi jeszcze.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

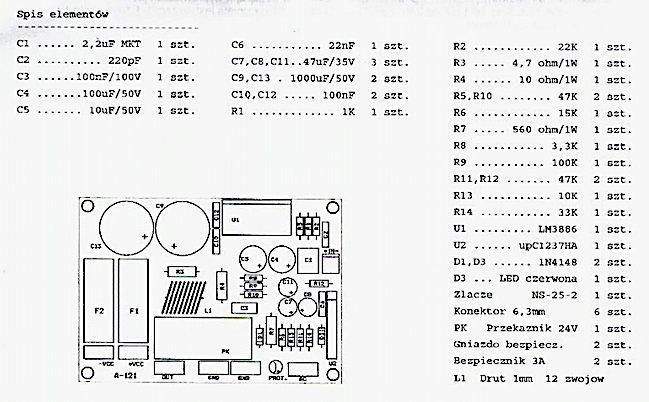

    Jeśli to ta końcówka to pierwszą  rzeczą jaką powinieneś zrobić  to wymienić  R2 na 10k ohm lub jak nie masz może być 9k.

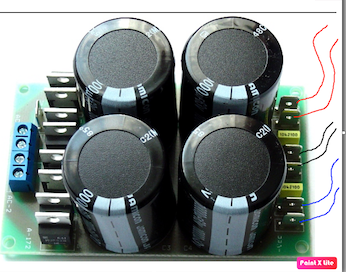

    Zasilacz A172 wygląda dobrze nic z nim nie kombinuj - nic nie zmieniaj.

    To tyle na dzisiaj. Trzymaj się zdrowo. 🙂

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Julo102 Poszukiwacz

    Julo102

    Opublikowano
    Opublikowano

    Nie mogę otworzyć tego adresu . ...Taki sam / końcówka / jak na foto wnętrza wzmacniacza wyżej ( A121 LM3886  ) To jest opornik ? w specyfikacji R2 - 22K .  Nie wiem czy też dam radę przelutować  , mam tylko lutownicę do rynien  ''....  I to może być przyczyną buczenia ? Zmiana oporu na mniejszy przy wejściu nie powinno uszkodzić układu ? ponoć LM my lubią nieco więcej mocy ? Chyba mam  10K . Może za tydzień przeprowadzę tą operację bo czeka mnie jeszcze wyjazd .

    Dzięki , Pozdrawiam  i Zdrówka  !

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kinimod Poszukiwacz

    kinimod

    Opublikowano
    • Autor
    Opublikowano

    Nic się nie uszkodzi. Przelatuj tylko poprawnie. Sprawdź czy nie ma gdzieś pozostałości po lutowaniu cyny i tyle. Lutownica najlepiej oporowa z ostrym stożkowym grotem. Daj znać jak wymienisz.

    Napisz mi jeszcze gdzie mogę znaleźć schemat układu lamp. Gdzie go kupiłeś?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Julo102 Poszukiwacz

    Julo102

    Opublikowano
    Opublikowano

    Filtracja 4x10000 uF  , Te lampy , to chiński pre amp lampowy ze zdjęcia jakie zamieściłem wyżej ( Hi Fi 6n3 ) . Prosty ale całkiem dobry , zdecydowanie lepszy od masy pudełeczek z miniaturowymi lampkami 61n .Ale schematu nie mam , sprzedają gotowce , może na Ali " .

    Na temat tego zasilacza są różne opinie . Ale przy tej cenie dobrze wyglądał .



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Zrzut ekranu 2021-12-04 o 12.01.49.png

    Zrzut ekranu 2021-12-04 o 12.02.08.png

    Zrzut ekranu 2021-12-04 o 12.05.53.png

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
