Składający daca....zróbcie sobie przerwę i.....


Rekomendowane odpowiedzi

Dawno mnie tu nie było, ale widzę że niezmiennie wojna toczy się pomiędzy widzącymi a słyszącymi 🙂

2 godziny temu, przemak napisał:

Tak więc ten straszny preringing (wynoszący w dzisiejszych przetwornikach kilka próbek najwyższej częstotliwości, czyli poza pasmem słyszalnym) w testach odsłuchowych nie istnieje. Chyba, że statystycznie zaistnieje, to powiadomię.

Słychać, słychać..., tylko trzeba mieć odpowiedni głośnik wysokotonowy i odpowiedni wiek. Przeciętny głośnik jaki jest, taki jest, krzywa demograficzna też wiadomo, to w statystykach może nie wyjść😉

45 minut temu, arturp napisał:

Pójdziesz prosto do piekła .😄

Cytat

Pianistka Alice Sommer dożyła stu dziesięciu lat w Londynie.
W tym filmie dokumentalnym Alicja wspomina swoje długie życie, pojawia się wiele ważnych wydarzeń ostatniego stulecia:
Pierwsza wojna światowa, inflacja, druga wojna światowa, Holokaust, wyzwolenie, komunizm, emigracja,
oraz budowa państwa Izrael – stacje życiowe XX-wiecznego świadka i kosmopolity.
W filmie dokumentalnym „Z piekła do raju – Chopin mnie ocalił”, reżyser Michael Teutsch odkrywa, co uczyniło tę małą staruszkę tak wyjątkową i jak duch muzyki ukształtował i zainspirował życie pani Sommer.
Jak muzyka pomogła jej przetrwać getto w Terezinie (Theresienstadt) i dojść do siebie psychicznie i fizycznie po stracie męża i prawie całej rodziny.
Biografia pani Sommer to także opowieść o wielokulturowości:
Wychowana w pobliżu Pragi w Czechosłowacji, wykształcona w kulturze niemieckiej;
trzydzieści siedem lat życia i pracy w Izraelu; przez ponad dwadzieścia lat mieszkała w Londynie;
Mówiła i pisała płynnie po czesku, niemiecku, angielsku, francusku i hebrajsku.
Pani Sommer nigdy nie przestała brać udziału w życiu – film traktuje ten temat ze szczególną uwagą.



Edytowane przez (nie)przecietniak

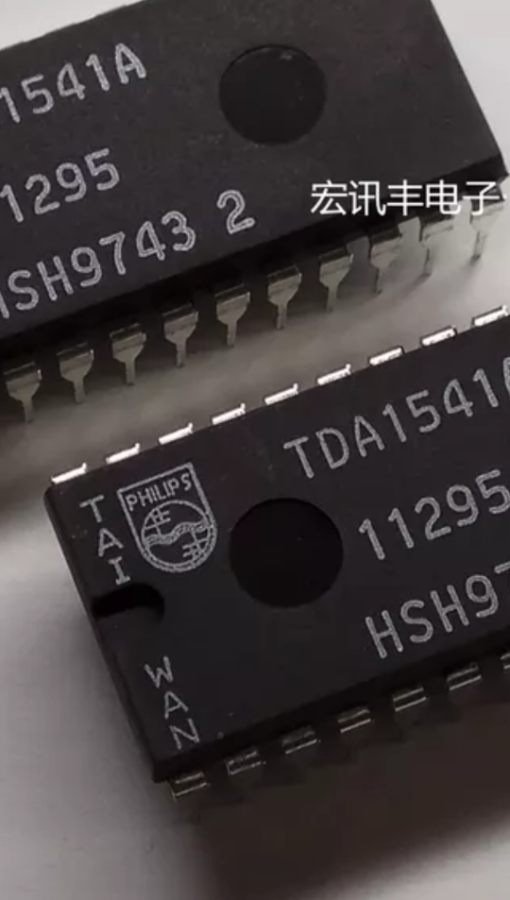

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

1 godzinę temu, Zwykły Drut napisał:

Słychać, słychać..., tylko trzeba mieć odpowiedni głośnik wysokotonowy i odpowiedni wiek. Przeciętny głośnik jaki jest, taki jest, krzywa demograficzna też wiadomo, to w statystykach może nie wyjść😉

Każdy bedzie słuchał na czym chce. Nie ma ograniczeń. Z tym że wiadomo jak z tym będzie.

nagrywamy.com

W dniu 9.04.2023 o 12:42, arturp napisał:

Temat rzeka . Jeśli mają to być wiarygodne pomiary to lepiej aby je wykonał ktoś kto ma odpowiedni oscyloskop , sondy , .

Jaki to powinien być oscyloskop, o jakich parametrach? Sondy? najczęściej są w zestawie z oscyloskopem.

Cytat

źródło sygnałów oraz wiedzę i doświadczenie co i jak mierzyć

to chyba najważniejsze, źródło, komputer? jakie oprogramowanie do generowania sygnałów, jakie typy sygnałów aby było wiarygodnie? chętnie doczytam, a doświadczenia bez początkowych pytań i testowania nikt nie nabędzie, nawet ja 🙂

Cytat

A jeśli chcesz poeksperymentować i nauczyć się od podstaw to są oscyloskopy on-line .

oscyloskop posiadam, jakąś tam wiedze elektroniczną także. właśnie chciałbym sie nauczyć.

Wiem, że mogę nagrać z generatora sygnały na CD, wrzucić na jakiś CD w formie transportu i...no właśnie, sam transport wprowadzi błąd pomiarowy, stad zapytanie, jak to zrobić w domowym zaciszy, aby jednak było jak najbardziej PRO

Edytowane przez Ape

GŁOŚNIKOWY OPORNIK

Znowu wypłynęły... Nie potrzebuje ktoś

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) 😉


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

42 minuty temu, (nie)przecietniak napisał:

Nie potrzebuje ktoś

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) 😉

Doda ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

W dniu 8.04.2023 o 22:00, arturp napisał:

Każdy pomiar prawidłowo wykonany jest prawidłowy . Tylko najważniejsze z jakiego punktu widzenia/słyszenia , czemu ma służyć , jak go interpretować i co z niego wynika dla konstruowania .

Które są prawidłowe patrząc przez pryzmat zastosowanej technologii ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) impulsnospcm1704.thumb.jpg.c26efbe76c65e75a8473deb521458c39.jpg



sinuspcm1794-1.thumb.jpg.9e8c8ab53da78a3bb3677c06158ae9e7.jpgimpulspcm1794-1.thumb.jpg.6a74c828afa0b404411d85569ef37768.jpg



Obydwa są prawidłowe bo takie efekty dają zastosowane technologie .

Pierwsze dwa to sinus i impuls dla no oversampling R2R PCM1702 .

Kolejne dwa to sinus i impuls dla PCM1794 delta-sigma z oversamplingiem .

Pytanie tylko , co jest bardziej degradujące dla brzmienia :

- problemy nos daców powyżej cz. słyszalnych widoczne na pomiarach sinusa

czy

- problemy dac-ów z oversamplingiem występujące w całym paśmie słyszalnym widoczne na pomiarach impulsu

I co z tym zrobić ? Co gorsze ? Jak to naprawić ? Czy to w ogóle ma znaczenie dla słuchacza ?

Można dywagować nad wyższością jednych problemów nad innymi ale najłatwiej posłuchać bo urządzenia audio są przecież dla uszu a nie oscyloskopu .







To, co widać wskazuje wyraźnie na niskie cięcie częstotliwości w pierwszym przypadku, powodując również zniekształcenia w paśmie akystycznym. Może się to komuś i podobać, tak jak to bywa w lampach, ale nie jest to hi-fi.

Naturalne jest, ze odpowiedź na impuls w obu przypadkach wygląda tak, jak wygląda.

Drugi pomiar wskazuje, po prostu, że układ jest szybszy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
W dniu 9.04.2023 o 22:35, przemak napisał:

Jak ktoś patrzy na odpowiedź impulsową i widzi co ma usłyszeć, to usłyszy - preringing i "wybrzmienia". Problem w tym, że ten ktoś nie wie, na co patrzy...

O przepraszam, wybrzmienia to nie ringing po imupulsie ale dobra odpowiedź na niskie częstotliwości, z grubsza małoopadający prostokąt 😉

To się chyba nazywa wypełnienie prostokąta.

Edytowane przez jar1



13 minut temu, jar1 napisał:

O przepraszam, wybrzmienia to nie ringing po imupulsie ale dobra odpowiedź na niskie częstotliwości, z grubsza małoopadający prostokąt 😉

To miałem na przykład na myśli:

W dniu 9.04.2023 o 13:00, kramyeu napisał:

Jest zasadnicza różnica w działaniu filtrów jeśli chodzi od długość wybrzmień.



14 minut temu, jar1 napisał:

To się chyba nazywa wypełnienie prostokąta.

Może tak może nie...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

11 minut temu, przemak napisał:

Może tak może nie...

Nie będę się upierał, takie tam moje skojarzenia.

Z tym że mnie chodzi o prostokąt ale nie w postaci impulsowej, czyli pobudzenia. To ma bardziej znaczenie na krawędzie czyli atak w muzyce.  Jeśli układ jest wolny, to jest pochyło i masz pogrubione (rozmyte krawędzie ataku 😉

Jedno i drugie jest potrzebne do słuchania muzyki z przyjemnością.

Można też spojrzeć na muzykę poprzez obwiednię jej sygnału a nie poprzez czyste sygnały monotoniczne

14 godzin temu, (nie)przecietniak napisał:

Znowu wypłynęły... Nie potrzebuje ktoś

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wydaje mi się że są to te same co na zdjęciu. Mam go jest najlepszy jaki miałem (3 szt w szufladzie orginalne)


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Byłby ktoś tak uprzejmy podrzucić datasheet od płyty DAC PCM1704 by @Waldi_06 ?

Chce ustawić tryb NOS, teraz mam oversampling chyba x8

W dniu 7.04.2023 o 14:32, (nie)przecietniak napisał:

Przyglądam się

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) dacowi i chyba go kupię . Wygląda na NOS-a, odbiornik CS8416, moduł USB nie jest dołączony, ale to co mi się w nim b. podoba to prawdopodobna możliwość ustawienia mikro przełącznikami wejścia od 16 do 24bit a w związku z tym można będzie użyć wielu ponoć przetworników i ich posłuchać: PCM56, PCM61, AD1856, AD1861 i innych kompatybilnych. Nie wiem tylko do czego służy jeden zaznaczony przełącznik " TI128, AD256", podpowiecie?

Co o nim sądzicie, tak bez spinki, może być teoretycznie z tego miłe granie?





Płytka i komponenty dotarły (będę musiał jednak trochę polutować) są pewne różnice  w stosunku do powyższej wersji (obsługa tylko 16/18bit i nie ma mikro przełączników tylko lutowane zworki). Odbiornik to nie CS8416 tylko dalekowschodni odpowiednik

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Będę miał na pewno kilka pytań jak będę uruchamiał, na tą chwilę tylko jedno lamerskie - te oznaczenia 15-0-15V, oraz 9V - dotyczą stełego (DC) czy zmiennego ?

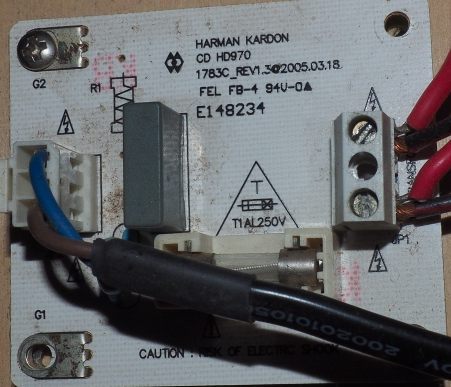

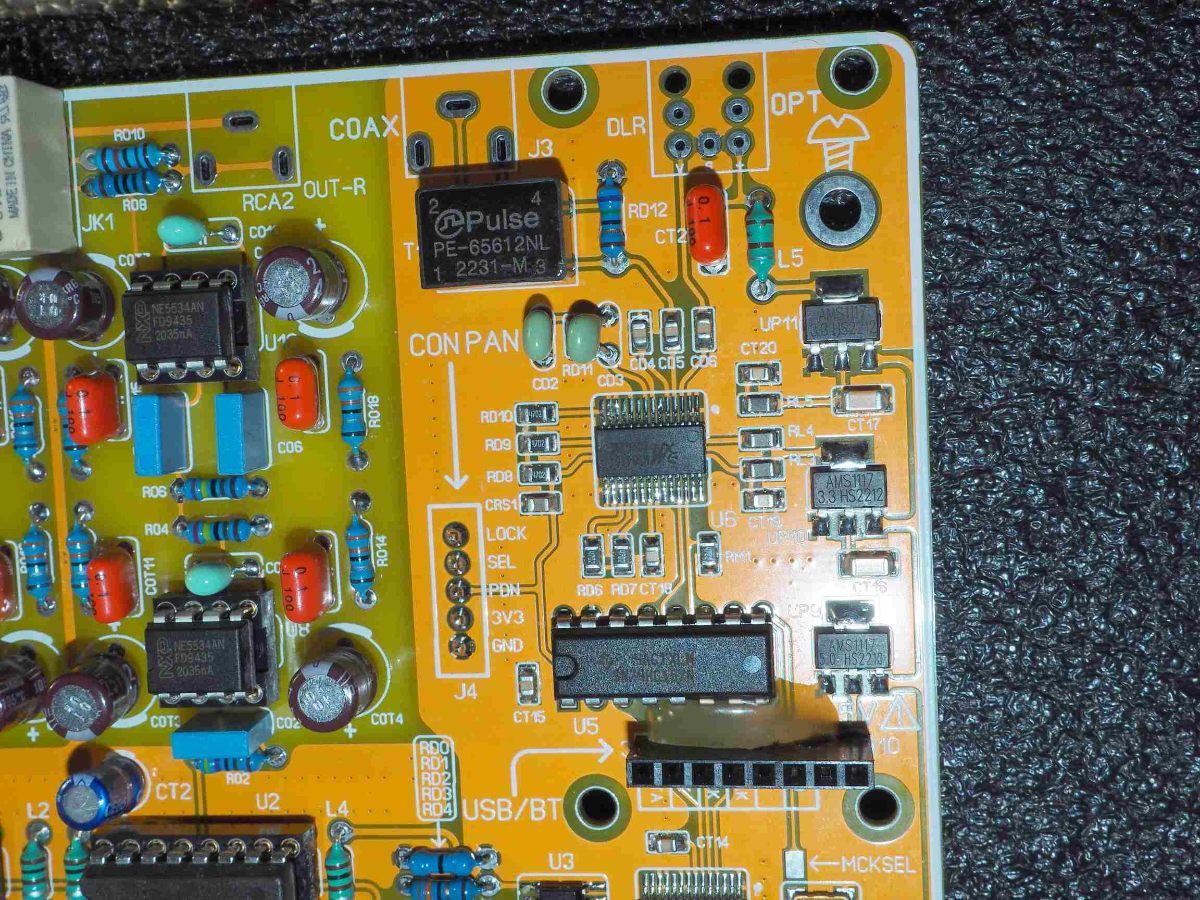

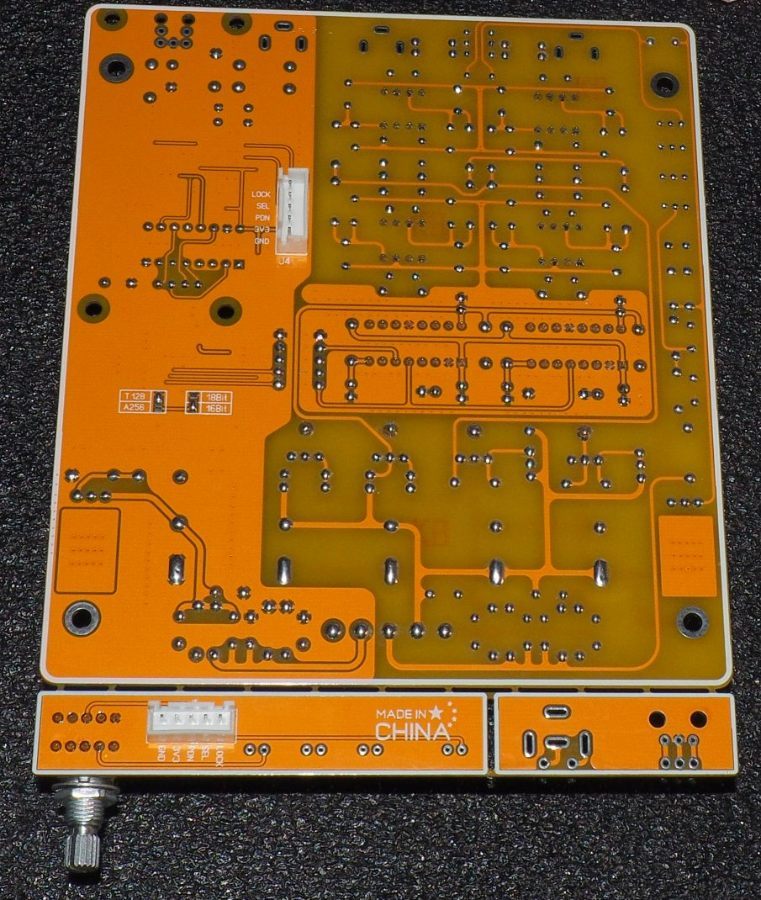

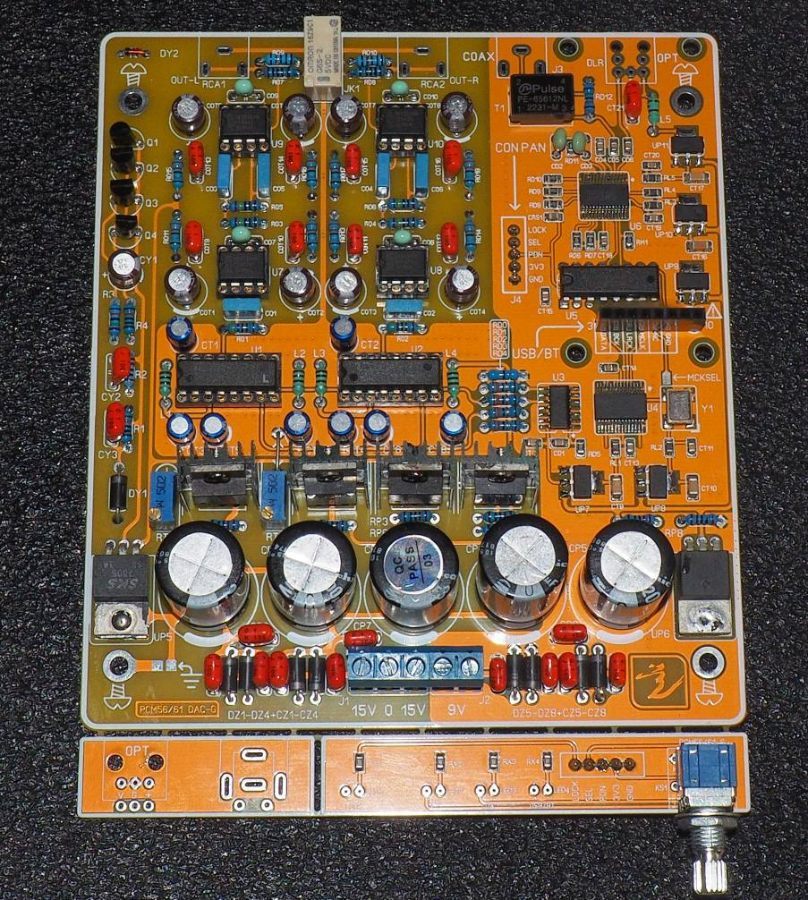

Wrzucam zdjęcia dla chętnych obejrzenia jakie komponenty zostały użyte. Jeden scalak przy krysztale nie ma żadnych oznaczeń, usb nie będę używał.

Link do pełnej galerii:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



5661_1.thumb.jpg.aee76c7b6809bb8cbe92ebc488101c45.jpg5661_2.thumb.jpg.4f07d3114e63a72e73252e9d1047f4ff.jpg5661_3.thumb.jpg.897f554cd7583fcfce64fd33368079fd.jpg5661_4.thumb.jpg.831d253a8c548950ab96b2809054448c.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez (nie)przecietniak

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

9 minutes ago, (nie)przecietniak said:

te oznaczenia 15-0-15V, oraz 9V - dotyczą stełego (DC) czy zmiennego ?

A za stykami jest mostek?

11 minut temu, Daniel_68412 napisał:

A za stykami jest mostek?

Na płytkach PCM1794 pisali łopatologicznie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Na płytkach są diody prostownicze a to sugerować może, że 15-0-15 oznacza napięcie bezpośrednio z transformatora. Dla 9-0 również widać diody - sprawa j.w.

Edytowane przez wrobeleczek
błędy ort. 😞
2 godziny temu, (nie)przecietniak napisał:

te oznaczenia 15-0-15V, oraz 9V - dotyczą stełego (DC) czy zmiennego ?

Zmiennego . Są diody prostownicze i duże kondensatory zasilania więc wszystko wskazuje na gniazda do przykręcenia kabli od dwóch transformatorów ,

na przykład takich :

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Małe transformatory dają zwykle nieco wyższe napięcie niż znamionowe . Ten 2x15 V pewnie będzie dawał 2x18V . Pewnie nic się złego nie przytrafi ale może lepiej zamówić transformator 2x12V , który w praktyce da 2x15V .

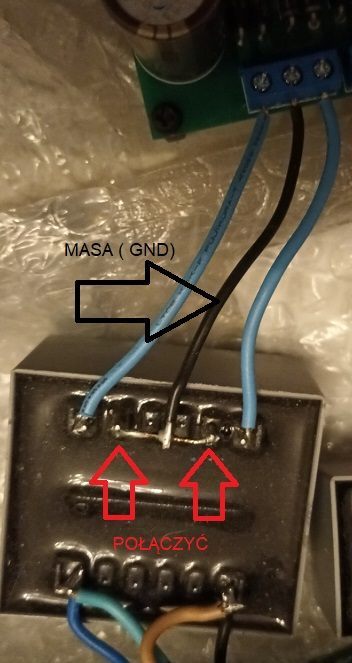

Ponadto ten 2x15V ma dwa niezależne uzwojenia a potrzebne trafo z uzwojeniami symetrycznymi i masą na odczepie środkowym . W tym celu trzeba połączyć dwa wyprowadzenia środkowe - tak powstanie ,, masa" .




Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

W zestawie oczywiście jest kilka części do przylutowania - z tym sobie poradzę, szukam także jakiejś sensownej obudowy 20x30cm, w której oprócz płytki zmieszczę dwa transformatory - ktoś wskaże jakieś fajne źródło?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

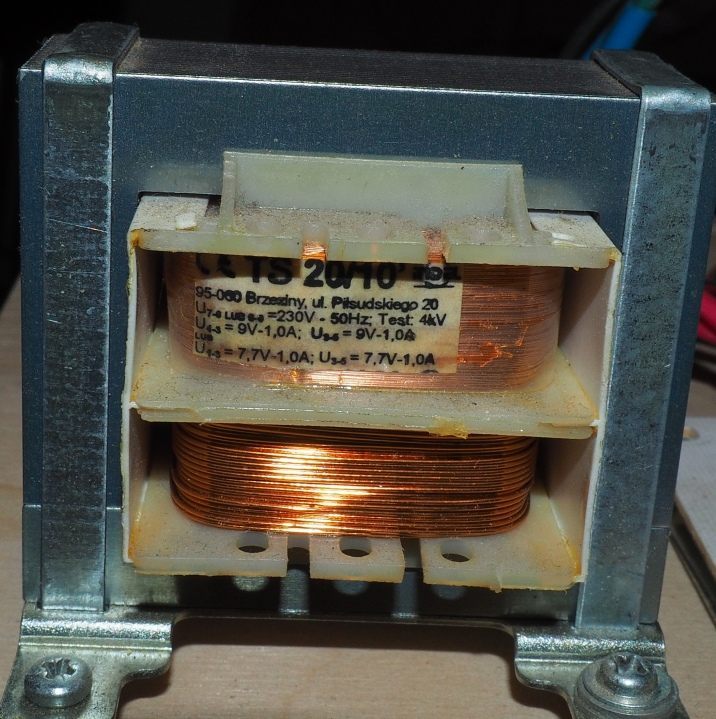

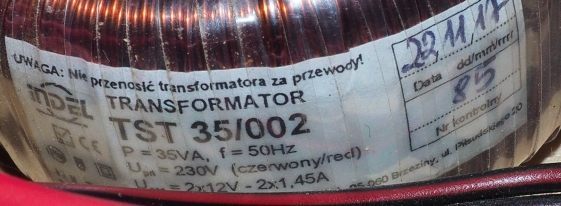

Artur, dzięki za linki, ale mam już transformatory  chyba będą ok, jak myślisz w sensie, że podadzą odpowienie napięcie, kiedyś służyły mi do zasilenia słynnej płytki z PCM1794 - tylko to 12V z terroidalnego starczy?




12 minut temu, wrobeleczek napisał:

W opisie stoi jak byk AC dla dwóch napięć.

Umknął mi ten opis, nie zauważyłem.

PS> Potrzebna obudowa - może ktoś ma na zbyciu?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez (nie)przecietniak

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

2 minuty temu, (nie)przecietniak napisał:

W zestawie oczywiście jest kilka części do przylutowania - z tym sobie poradzę, szukam także jakiejś sensownej obudowy 20x30cm, w której oprócz płytki zmieszczę dwa transformatory - ktoś wskaże jakieś fajne źródło?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Artur, dzięki za linki, ale mam już transformatory  chyba będą ok, jak myślisz w sensie, że podadzą odpowienie napięcie, kiedyś służyły mi do zasilenia słynnej płytki z PCM1794 - tylko to 12V z terroidalnego starczy?




Umknął mi ten opis, nie zauważyłem.

PS> Potrzebna obudowa - może ktoś ma na zbyciu?

W opisie było też o braku gniazd do optyka i chyba usb.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
9 minut temu, wrobeleczek napisał:

W opisie było też o braku gniazd do optyka i chyba usb.

Zgadza się, poza tym dla odmiany dodali na "doczepce" - nie wiem po co - jeszcze jeden komplet wejść cyfrowych dublujących wejścia właściwe, które są na płytce.


Edytowane przez (nie)przecietniak

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

2 minuty temu, (nie)przecietniak napisał:

Zgadza się, poza tym dla odmiany dodali na "doczepce" - nie wiem po co - jeszcze jeden komplet wejść cyfrowych dublujących wejścia właściwe, które są na płytce.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wiesz, może ktoś zechce przenieść gniazdo na przód?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
23 minuty temu, (nie)przecietniak napisał:

tylko to 12V z terroidalnego starczy?

To zależy jakie napięcie jest potrzebne do zasilania układów . Można to ustalić po napisach na stabilizatorach napięcia . To trafo jest ,, sztywne " i da napięcia zbliżone do znamionowych czyli 12/0/12 V . Po wyprostowaniu będzie teoretycznie : 12x1,41=16,92V . Jeśli stabilizatory są na 15v to za mało bo do poprawnej pracy stabilizatory wymagają zwykle min. 3V różnicy między napięciem wejściowym ( 16,92V ) a wyjściowym (15V ) - a tu mamy tylko 1,92V . W takich warunkach wydajność stabilizatora będzie niewielka ale pewnie wystarczająca natomiast może być marne tłumienie tętnień itd .

Natomiast jeśli stabilizatory są na 12V napięcia wyjściowego to OK.

Edytowane przez arturp

...there is no spoon...

13 minut temu, arturp napisał:

Natomiast jeśli stabilizatory są na 12V napięcia wyjściowego to OK.

Tego zmysłami nie da się sprawdzić?

Najwyżej kupię transformator na 15V.

~~~~~~~~~~

Mam jeszcze jedno pytanie - po obu stronach stabilizatora pierwszego z lewej strony (albo inaczej mówiąc -  po lewych stronach dwóch pierwszych od lewej stabilizatorów) są dwa niebieskie regulatory - co się nimi dopieszcza? Rozumem, że napięcia, ale na jaką wartość i gdzie to mierzyć?



Edytowane przez (nie)przecietniak

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

10 minut temu, (nie)przecietniak napisał:

dwa niebieskie regulatory - co się nimi dopieszcza?

A nie napięcie (317 / 337) ?

W dniu 10.04.2023 o 22:11, (nie)przecietniak napisał:

Znowu wypłynęły... Nie potrzebuje ktoś

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) 😉


Chińczycy oficjalnie rozpoczęli produkcję, nie wiadomo tylko, czy na oryginalnych maskach, czy to ich sobowtór.

Na chińskich forach było głośno i spektakularnie o tym.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez terminus

Megadeth - A House Divided  🤘SENJUTSU🤘  α  Ω  β  λ  μ  ∅  ½  ²  €  $  π  Ⅵ Ⅵ Ⅵ  TWOYASTARA OF DEATH; TURBO - Blizny [2025]

2 minuty temu, (nie)przecietniak napisał:

Tego zmysłami nie da się sprawdzić?

Czy na stabilizatorach napięcia są czytelne napisy ? To te dwa leżące w kształcie tranzystorów i cztery stojące z radiatorami . Na jednym leżącym chyba widzę 7805 a na pozostałych co napisano ?



6 minut temu, (nie)przecietniak napisał:

dwa niebieskie regulatory - co się nimi dopieszcza?

To potencjometry wieloobrotowe , prawdopodobnie służą do ustawienia napięcia wychodzącego ze stabilizatorów regulowanych ( mogą to być stabilizatory LM317 /LM337 ale to musisz odczytać ) .

...there is no spoon...

24 minuty temu, terminus napisał:

Chińczycy oficjalnie rozpoczęli produkcję, nie wiadomo tylko, czy na oryginalnych maskach, czy to ich sobowtór

Nawet jeśli to dalsza, ale ta sama rodzina, to geny mogą być szlachetne.

22 minuty temu, arturp napisał:

Czy na stabilizatorach napięcia są czytelne napisy ? To te dwa leżące w kształcie tranzystorów i cztery stojące z radiatorami . Na jednym leżącym chyba widzę 7805 a na pozostałych co napisano ?

Dziękuje, ze chcesz mi pomóc w tym temacie, więc tak - od lewej

- leżący - SKS 7805

- stojące - 317T, 337, 317T, 337

- leżący - 317T

22 minuty temu, arturp napisał:

( mogą to być stabilizatory LM317 /LM337 ale to musisz odczytać )

Są takie właśnie, j.w.

Edytowane przez (nie)przecietniak

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

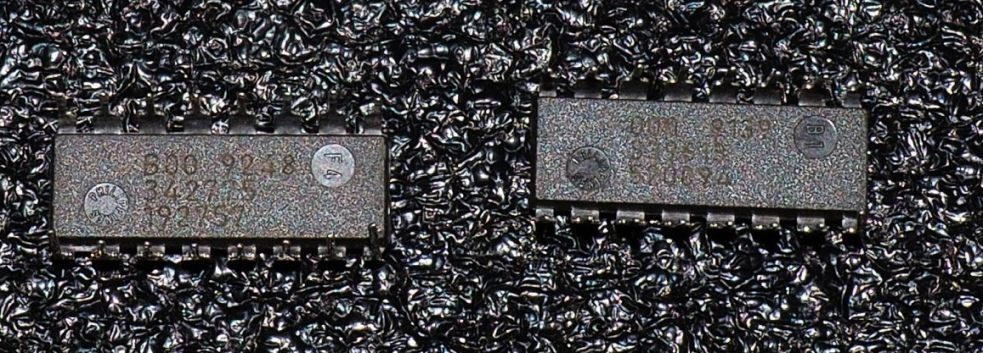

Okazało sie, że nie miałem jednak, więc musiałem zamówić. Pytanie retoryczne,  czy są prawdziwe? Oczywiście.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) 1856rv.thumb.jpg.36318c1bdd3d899990ede28e95e4b9a5.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

  • Pokaż nowe odpowiedzi
  • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    • Biuletyn

      Chcesz być na bieżąco ze wszystkimi naszymi najnowszymi wiadomościami i informacjami?
      Zapisz się
    • KONTO PREMIUM


    • Ostatnio dodane opinie o sprzęcie

      Ostatnio dodane opinie o albumach

    • Najnowsze wpisy na blogu

    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.



    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat oraz na ukrycie połowy reklam wyświetlanych na forum.
