Frezarka Cnc do wykonywania PCB

[atmeg]

Pierwsze pcb płytki do konkretnego zastosowania wykonanej poprzez wypalanie laserem warstwy farby ,potem trawione tradycyjnie .

Zrobione były dwie sztuki tego samego wzoru  pcb .

Pierwsza nie wyszła dobrze .Została poruszona podczas wypalania pod wpływem drgań plotera .

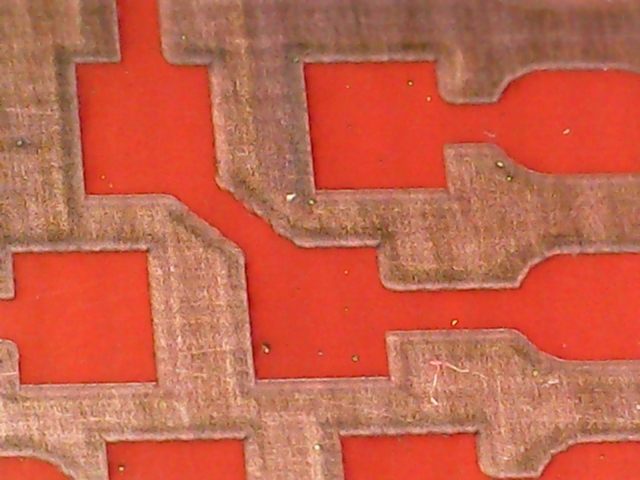

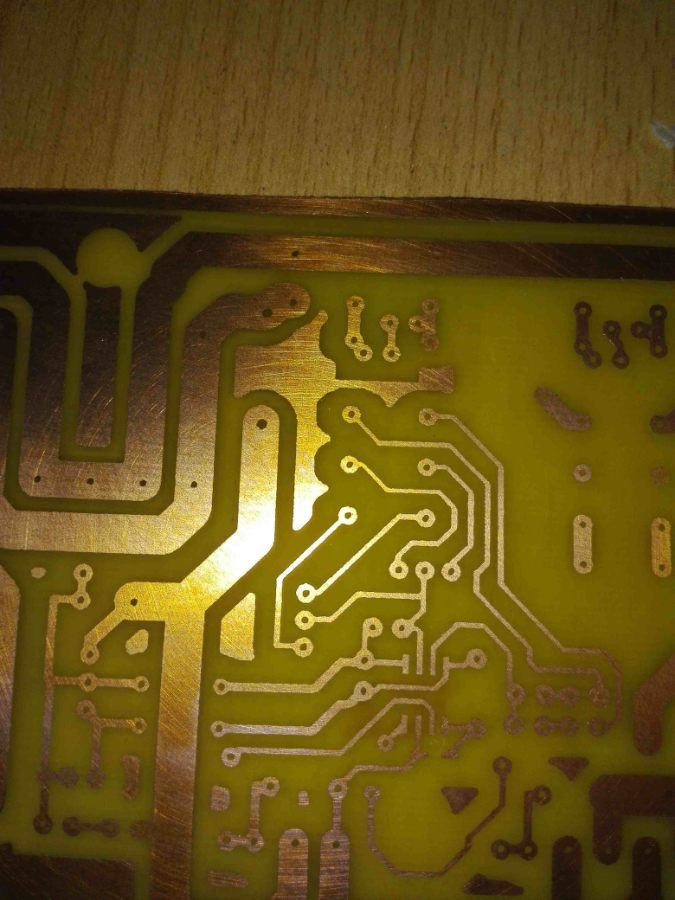

Druga po modyfikacjach parametrów wypalania wyszła tak po trawieniu .





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

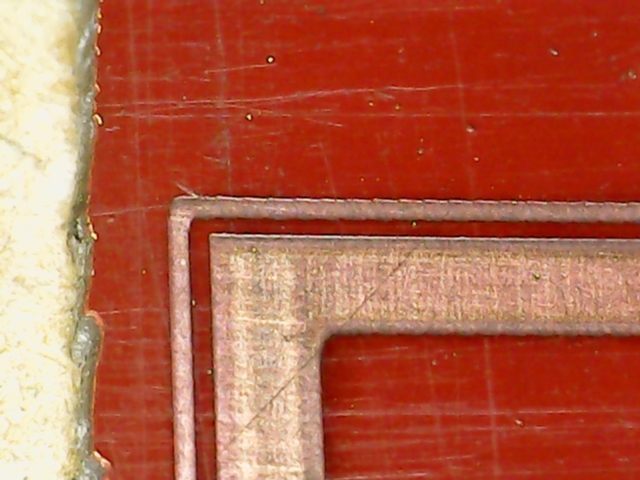

Widoczne na zdjeciu te ciensze ścieżki miały w programie do tworzenia PCB szerokość 0,8mm a na gotowym PCB wyszły o szerokości  0,6mm.

To za sprawą tego jak program Lasergrbl  przekształca pliki na program do wypalania oraz

w mniejszej części podtrawienia .

Wypałanie na standardowym ploterze z głowicą M50 o średnicy wiazki lasera około 0,1mm. Głowica o mocy światła około 5 wat niebieskiego .

4 przejscia o predkości około 1000mm/min i mocy 60% .

Laminat pomalowany zwykła farbą w spraju .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Sierpnia 2023 przez atmeg

[atmeg]

I ... czas wypalania - około 3 godzin. Płytki o wymiarach 107/80 mm.

Wnioski -

1   poszukać albo samemu dobrać lakier który pokryje  laminat cieńszą warstwą farby.Ideałem byłoby wypalenie za jednym przejściem wiązki lasera ,jest to możliwe .

2  brać pod uwage ubytek szerokosci ścieżek albo inaczej przygotowywać pliki cnc do wypalania .Na przyklad robić to w programie Copercam gdzie można zapodawać ofset .

3 Nie wątpliwie jest to bardzo obiecująca metoda wykonywania PCB.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Sierpnia 2023 przez atmeg

[atmeg]

Pozostaje kwestia wiercen .Te płytke powierciłem sobie recznie ale nie po to budowałem frezarke aby recznie wiercić PCB .

Jest kwestia pozycjonowania płytki ale jest bardzo dobre i bardzo dokładne rozwiązanie tego problemu .

Mikroskop elektroniczny zamontowany na maszynie CNC ,zresztą tak pozycjonuje sie podzespoły i pcb na profesjonalnych maszynach .

Rozwiazuje to też problem robienia pcb dwustronnego

Układ regulatora pracy silnika 120Wat 12V już uruchomiony .

Brakuje jeszcze radiatora .

To jest PCB z wcześniejszych fotek .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Sierpnia 2023 przez atmeg

[atmeg]

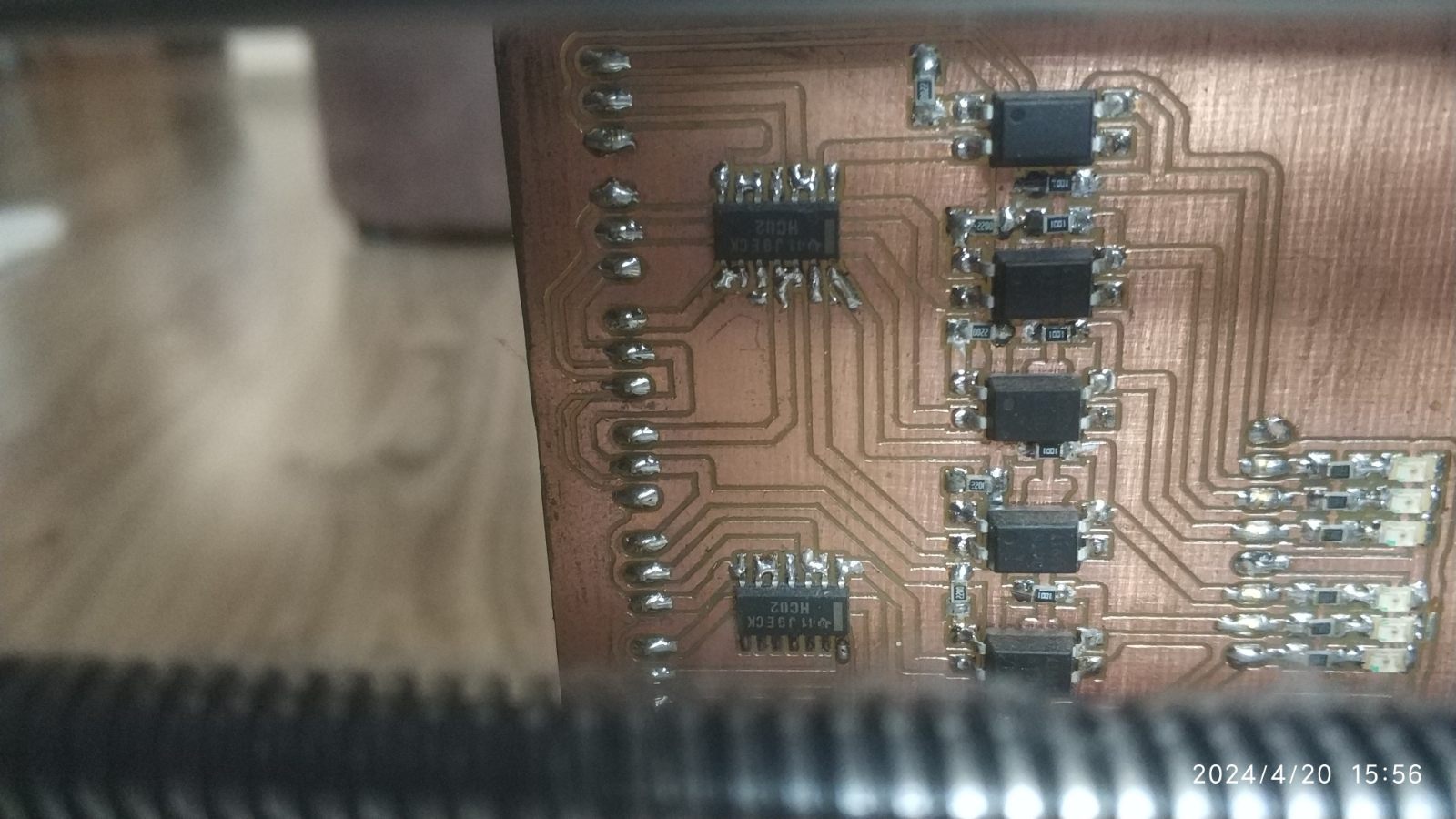

To jest to PCB zmontowane i uruchamiane  przedstawione na wcześniejszych fotach dotyczących wypalania laserem PCB . .

----------------------------------------------------------------------------

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Vigo12]

Super to wygląda  .Jeśli wypalania nie trzeba nadzorować , to można to puścić w nocy .Przy niewielkich ilościach  czas nie ma takiego znaczenia .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

2 godziny temu, atmeg napisał:

.. czas wypalania - około 3 godzin. Płytki o wymiarach 107/80 mm.

To długo. U mnie nie trwa to dłużej niż minutę przy płytce tej wielkości.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[atmeg]

==================

Na dziś testuje wypalanie laserem pcb oraz wiercenie PCB.Synchronizacje wymiarów inne takie .

W dniu 22.08.2023 o 21:10, Seyv napisał:

To długo. U mnie nie trwa to dłużej niż minutę przy płytce tej wielkości.

To super , Możemy tu o tym pogadać ? Na jakim urządzeniu Cnc i jaka głowica  laserowa ,jakie pieniądz ?

====================

dziś wykonałem montaż do mikroskopu po USB  ,konieczna sprawa .

Kupiłem też mocniejszy silnik do osi Z .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Marca przez atmeg

[atmeg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wypalenia farby, lakieru  laserem na mojej frezarce . Te grubsze ścieżki 0.5mm  ,Ta  ostatnia 0,2mm

Nie wszystko jeszcze Gra ale jest zajebiście .Jestem bardzo zadowolony z rezultatu.Po trawieniu miedzi wszystko wyszło Ok . Także wiercenia .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 31 Marca przez atmeg

[Seyv]

W dniu 18.03.2024 o 19:25, atmeg napisał:

, Możemy tu o tym pogadać ? Na jakim urządzeniu Cnc i jaka głowica  laserowa ,jakie pieniądz ?

Możesz poszukać pod hasłem laser fiber 20W.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[atmeg]

W dniu 31.03.2024 o 21:56, Seyv napisał:

Możesz poszukać pod hasłem laser fiber 20W.

To na razie za wiele kasy ,testy wyszły ok na dość taniej głowicy laserowej ,ja robie PCB tylko dla siebie .

Są też inne ważne sprawy ,takie jak krancówki do pozycjonowania . Odpowiedni mikroskop  i zapoznanie sie z funkcjami oprogramowania CNC  ,U mnie TurboCNC.

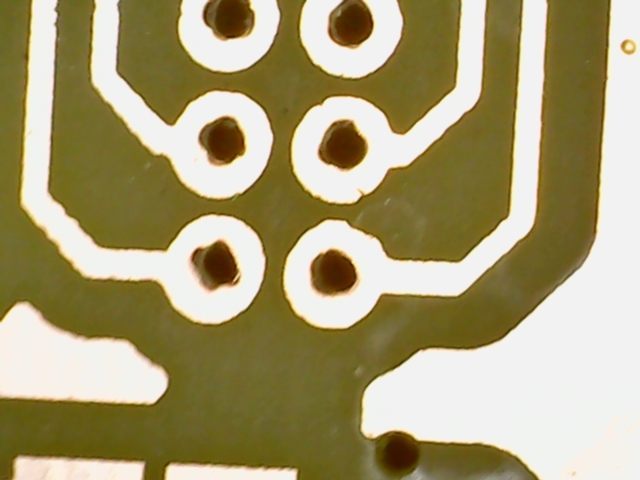

Ale pierwsza płytka użytkowa , wypalanie ścieżek laserem i potem wiercenia na tej samej "maszynie"  wyszła świetnie .

Foty pokazujące wiercenia , są z ręki robione ale i tak oddają dokładność .



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[atmeg]

Plamy i przebarwienia troche rozmazują dokładność wiercenia ,jest super.

Lutowanie ,tu obraz jest mega ciekawy .Jakby krople cześciowo przeżroczyste ,To zwykła cyna



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Plamy i przebarwienia troche rozmazują dokładność wiercenia ,jest super.

Lutowanie ,tu obraz jest mega ciekawy .Jakby krople cześciowo przeżroczyste ,To zwykła cyna .

----------------------

Fotografie są z "ręki "robione .Wiercenia z programu CNC.



===============================================

Chce przedstawić mega ciekawą młodą osobe .Przedstawia swoje prace na YT .

Zapodaje jego film z realizacji projektu oscyloskopu na matrycach  led .Ale chłopak ma styl i upór elektronika i robi wiele ciekawych układów .

Oscyloskop LED (część 1): wprowadzenie, bufor i stabilizator napięcia [DIY #35]





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[atmeg]

W dniu 31.03.2024 o 21:56, Seyv napisał:

Możesz poszukać pod hasłem laser fiber 20W.

To drogie rozwiązania ,bardziej dla firm .Ja zadowole sie dopracowaniem technologi na takiej taniej głowicy laserowej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[atmeg]

Dziś sporo grzebałem przy osi Z . Inny mocniejszy silnik oraz przeniesienie silnika z dołu na góre osi co odblokuje pełne zakresy w osi X , Silnik od osi Z już nie bedzie obijał sie o główne kolumny frezarki .Kupiłem też nowe sterowniki dla silników bo te co zamontowałem są za mocne ,skoda kasy na takie mocne sterowniki co kosztują ponad 100 zeta . Znalazłem i już przetestowałem fajne sterowniki po około 30 zeta .Ale jeszcze ich tam nie założyłem .

Na dziś chce zrobić dobry zasilacz do lasera z modulacją mocy itp .

Silnik od zeta musiałem wymienić bo po zamocowaniu głowicy laserowej  już był za słaby do napędzania osi Z .

To był naprawde mały silnik ,wymieniłem go na dwa, trzy  razy mocniejszy

Tak przy okazji ,jesli ktoś z was chce budować jakieś małe urządzenie na silnikach krokowych nigdy nie  stosujcie takiego sterownika .Nigdy .Unikniecie od razu mnustwa problemów i frustracji .





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Kwietnia przez atmeg

[atmeg]

Więc jaki sterownik do małych i średnich krokowców ? Ano taki .

Tb6600



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[atmeg]

Dziś wykonałem mocowania pod krancówki .....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[atmeg]

krancówki wbrew typowemu myśleniu nie mają jako zadanie swoje oznaczać krance zakresów roboczych maszyny ,mają inną znacznie ważniejszą funkcje  . Służą do zabazowania wykonywanego detalu na maszynie .

Na przykład  ,jesli przerwie sie wykonywanie programu albo np. zaniknie zasilanie albo inne sto przyczyn to właśnie krancówki umożliwiają bezproblemowy powrót precyzyjny do kontynuacji wykonania detalu .

Czyli dzieki temu że mamy krancówki zawsze możemy odzyskać współrzędne położenia detalu wykonywanego /.

Wystarczy zapisać sobie współrzedne startowe od krancówek i nie boimy sie zadnych przerwan w wykonywanym programie bowiem mamy narzedzie aby zawsze wrócić precyzyjnie do wykonywanego detalu .

Może niezbyt jasno to napisałem ale działa  i poto są krancówki .

W sprzetach profesjonalnych występują Krancówki i punkty referencyjne ale to bardziej rozwinięta forma krancówek .

Tak wiec montuje krancówki w mojej frezarce  .Krancówki  w formie przełącznika na pcb gotowe chinskie  ale powinno być OK .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[atmeg]

Ot taka krancówka



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wrobeleczek]

20 godzin temu, atmeg napisał:

Ot taka krancówka



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Miałem takie lecz nie sprawdziły się bo mają dużą bezwładność i nie zawsze powtarzalne miejsca przełączenia + drgania styków!  ->

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dlatego zastosowałem inne ->

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

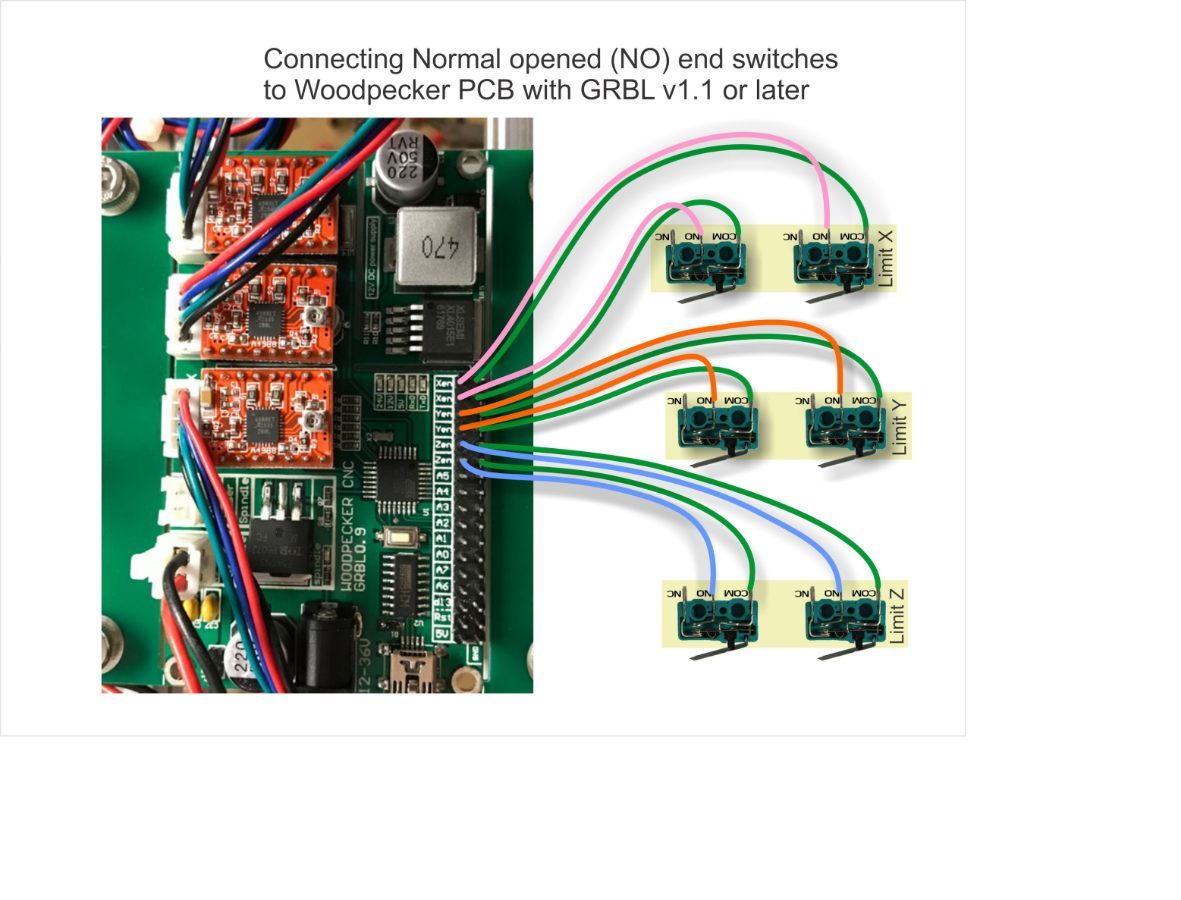

Układ zastosowałem podobny do tego:

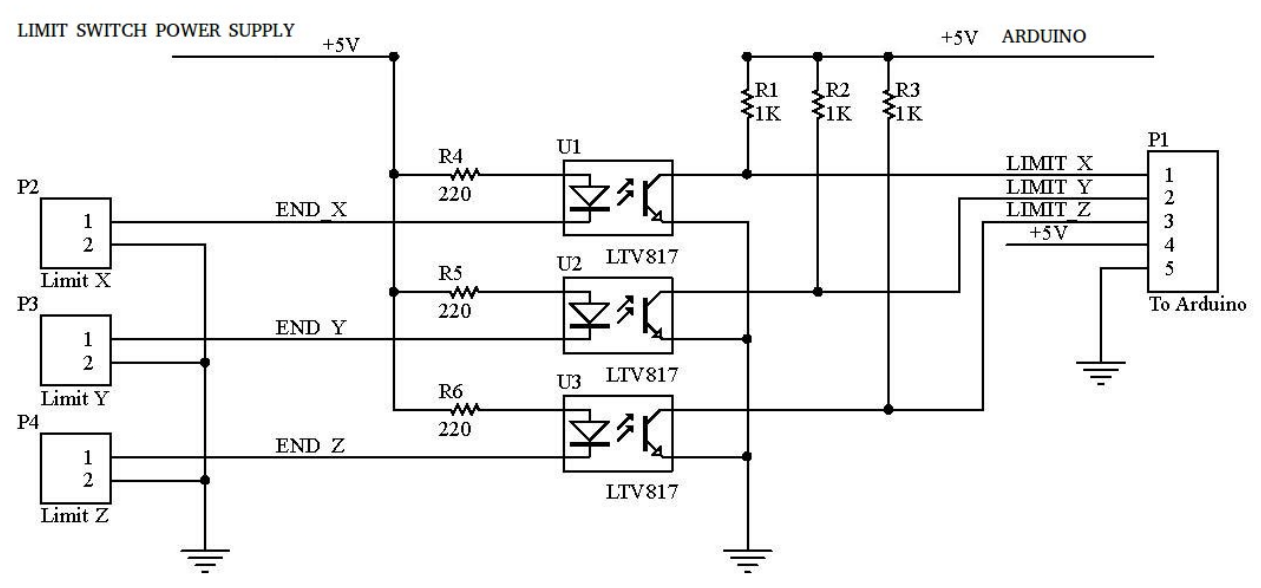

Sterowanie zrobiłem na transoptorach (schematu nie mogę umiejscowić 😞 ani w Eaglu ani w Kicad'zie).

Podobny do tego:

Dodałem jakieś scalaczki (2 szt.) i 6 transoptorów i diody smd.

W moim przypadku zastosowałem 6 krańcówek czyli dla wszystkich osi.

Tak to wygląda w uproszczeniu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Kwietnia przez wrobeleczek

[wrobeleczek]

Zapomniałem napomknąć o Stepstickach. Nie ma co demonizować, że są złe. Moje działają od samego początku bez zarzutu (mimo, że chińszczyzna). Regulację przeprowadzałem tak jak opisano tu ->

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Od siebie dodałem jedynie wentylatorek wiejący na radiatorki (tak na wszelki wypadek).

P.S.

Na ww. krańcówkach mam ustawiony parametr "$27 Homing pull-off [mm] - 0.1". Mam 100% powtarzalności ustawień "Homingu".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Kwietnia przez wrobeleczek

[wrobeleczek]

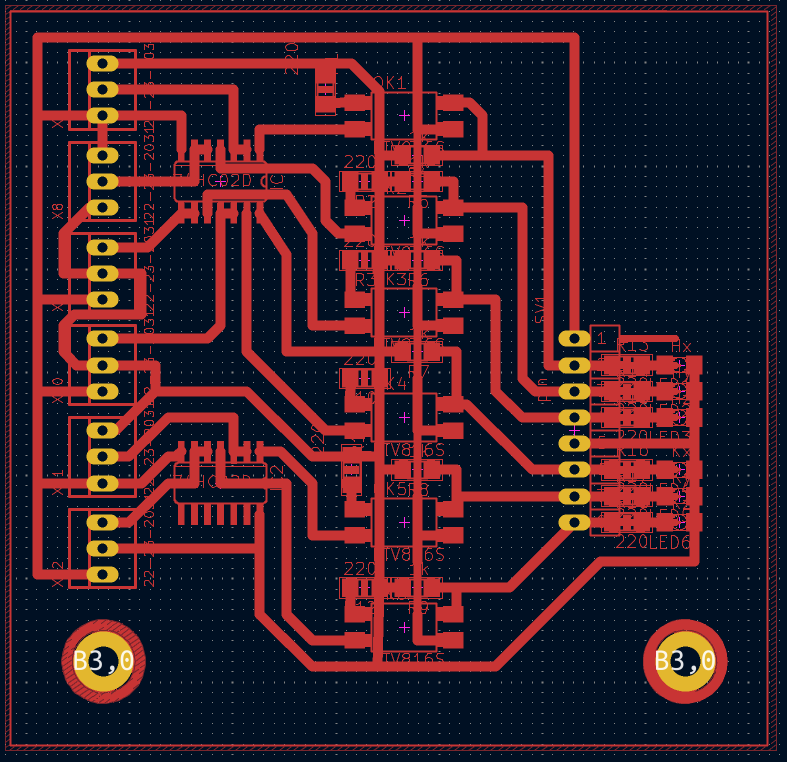

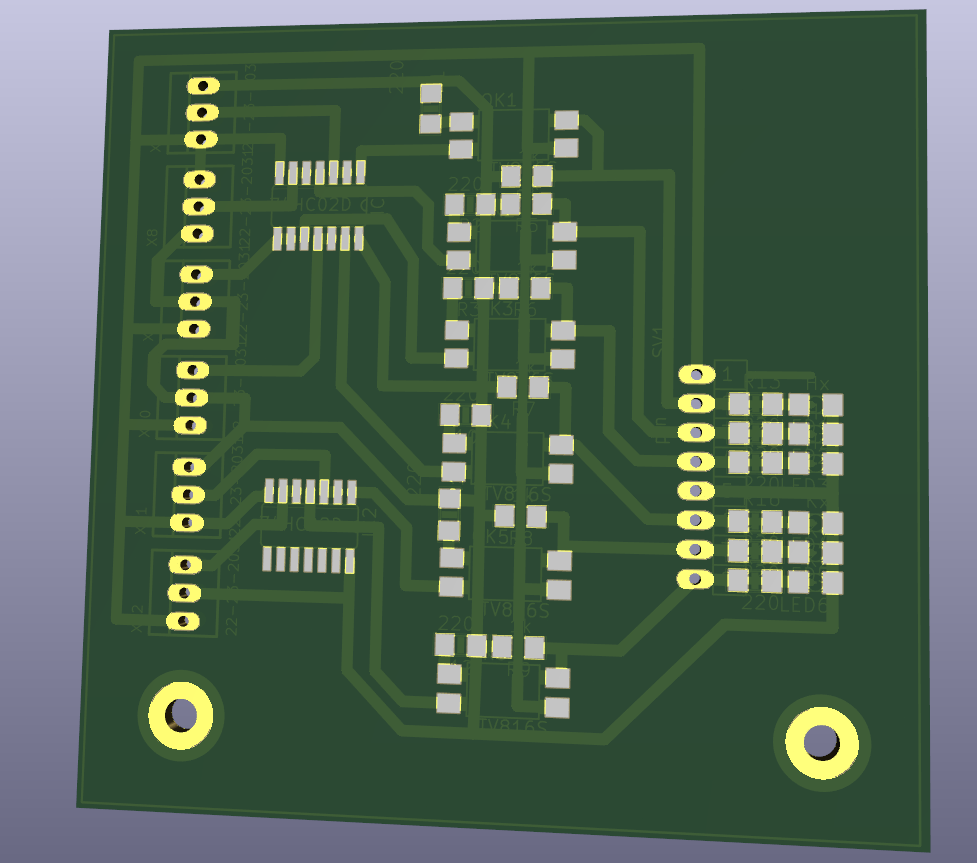

Ha! Znalazłem schemat, który zaginął w czeluściach dysków. 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zastosowałem bramki 7402 by odseparować układy by nie obciążać obwodów we-wy.

Tak wygląda płytka i wizualizacja Kicad'a.

W oryginale robione były w Eaglu lecz zmiany licencyjne, które niebawem wejdą w życie (lub już weszły?) spowodowały eksport do Kicada. Pewnie można było zrobić wszystko lepiej ale ... "u mnie działa" 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wrobeleczek]

Tak wygląda schemat optycznej krańcówki z linku powyżej (drobne różnice zawsze mogą wystąpić):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[atmeg]

W dniu 21.04.2024 o 12:21, wrobeleczek napisał:

Tak wygląda schemat optycznej krańcówki z linku powyżej (drobne różnice zawsze mogą wystąpić):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

witaj w moim temacie miłośniku cnc ,super ze jest ktoś kto sam podejmuje podobne tematy jak Ja .

Temat krancówki na transoptorze  szczelinowym znam doskonale  . to jest znane i stosowane rozwiązanie  .Ja sprawdze te

chinskie krancówki na  mechanicznych przelącznikach .

Jakoś czuje ze dadzą rade odpowiednio zaaplikowane mechanicznie do frezareczki .

W dniu 21.04.2024 o 12:21, wrobeleczek napisał:

Tak wygląda schemat optycznej krańcówki z linku powyżej (drobne różnice zawsze mogą wystąpić):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tak sie zapytam kolegi , w jakim celu buduje Pan  frezareczke ? Bo ja głównie pod PCB  choć mechanicznie da rade grawerke w metalach .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wrobeleczek]

Frezareczka głównie do prac PCB. Czasami jakaś rzeźba dla małżonki i jej roboty rękodzieła (laser do wypalania na skórze lub sklejce). Ale raczej 98% to PCB.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
