Miało być oczywiście jbl a nie bbl.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Marca przez bum1234

[pmcomp]



And the winner is ... pmcomp:



Sprawne oko zauważy, że prawa zwrotka nie ma jeszcze kabli Beldena. Już dzisiaj nie mam siły. Jutro godzinka i będzie gotowe. Potem jadę na sprawdzenie ... wracam, podłączam i gram 🙂 .



2 godziny temu, jaszcze1 napisał:

 Boję się tylko, że tuba przy średnim może brzmiec ostro.



Możesz się zdziwić.

Całą zaletą dużych Studio Monitor jest ten papierowy średniak 10". On biega tak od 250Hz do 1250 Hz.

Moim zdaniem największa zaleta tych kolumn. Tuba dopiero potem.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Marca przez pmcomp

[Marcin Wielgus]

Mam z 60m z czego połowa jeszcze z większą niż standardową wysokością, więc kubatura jest. Ale i tak nie słucham zbyt głośno. Żona w prawdzie uważa inaczej ale się myli. W sumie to nie wiem czy potrzebuję coś więcej niż moje Tannoye Cheviot. Tak się zacząłem zastanawiać. Chyba z nudów. Podobają mi się l300. Z wyglądu,  bo nie słuchałem. Wyglądają poważnie. Boję się tylko, że tuba przy średnim może brzmiec ostro.

Wpadnij posłuchać moich L300
Myślę że nic nie będzie za ostro. Zapraszam


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pmcomp]

@jaszcze1 ... to masz już dwie pary JBLi do posłuchania we Wrocku 🙂 .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaszcze1]

4 godziny temu, pmcomp napisał:

@jaszcze1 ... to masz już dwie pary JBLi do posłuchania we Wrocku 🙂 .

O L300 Marcina wiem, a druga to co to jest?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sovereign]

11 minut temu, jaszcze1 napisał:

5 godzin temu, pmcomp napisał:

@jaszcze1 ... to masz już dwie pary JBLi do posłuchania we Wrocku 🙂 .

O L300 Marcina wiem, a druga to co to jest?

Czytaj jak ja, w myślach innych, w tym w myślach/umyśle pmcompa :). Dla Pieci tzn. Piotrka, chodzi o tamte 4345 za 65 000 zł

Ale śniegu napadało :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sovereign]

W dniu 17.03.2024 o 21:38, jaszcze1 napisał:

Mam z 60m z czego połowa jeszcze z większą niż standardową wysokością, więc kubatura jest.

Konkretna/piękna kubatura. Do takiego metrażu, to nawet nadałyby się któreś spośród: 4350, 4350A, 4350B, 4355, M9500.

W dniu 17.03.2024 o 21:38, jaszcze1 napisał:

Mam z 60m z czego połowa jeszcze z większą niż standardową wysokością, więc kubatura jest. Ale i tak nie słucham zbyt głośno. Żona w prawdzie uważa inaczej ale się myli. W sumie to nie wiem czy potrzebuję coś więcej niż moje Tannoye Cheviot. Tak się zacząłem zastanawiać. Chyba z nudów. Podobają mi się l300. Z wyglądu,  bo nie słuchałem. Wyglądają poważnie. Boję się tylko, że tuba przy średnim może brzmiec ostro.

W dniu 18.03.2024 o 01:36, Marcin Wielgus napisał:

Wpadnij posłuchać moich L300
Myślę że nic nie będzie za ostro. Zapraszam

To już niestandardowe L300:) z dodatkowymi kosztami na zwrotnice z CC, wewnętrzne okablowanie, zaciski głośnikowe etc. Sam wiesz ile dodatkowych PLN, wliczając do tego przyszłe CC także na basie :)

Najlepiej ostateczne (najnowsze), czyli L300A z wooferem 136H (Ferrytowy magnes). Starsze L300 z wooferem 136A (Alnico V).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Różnice w systemach głośnikowych L300 & L300A

LOW FREQUENCY DRIVER:
136A (L300)
136H (L300A)
If not serviceable, replace with: 2235H

Max Rec. Amp Power:
300 Watts (L300)
400 Watts (L300A)

Shipping Weight:
145 lbs. - 66 kg. (L300)
152 lbs. - 69 kg. (L300A)

Binding Posts:
Red: 10243 (L300) / 56131 (L300A)
Black: 10244 (L300) / 56130 (L300A)

Woofer (136H) dorzucił kilka kg do wagi systemu głośnikowego L300A Summit.

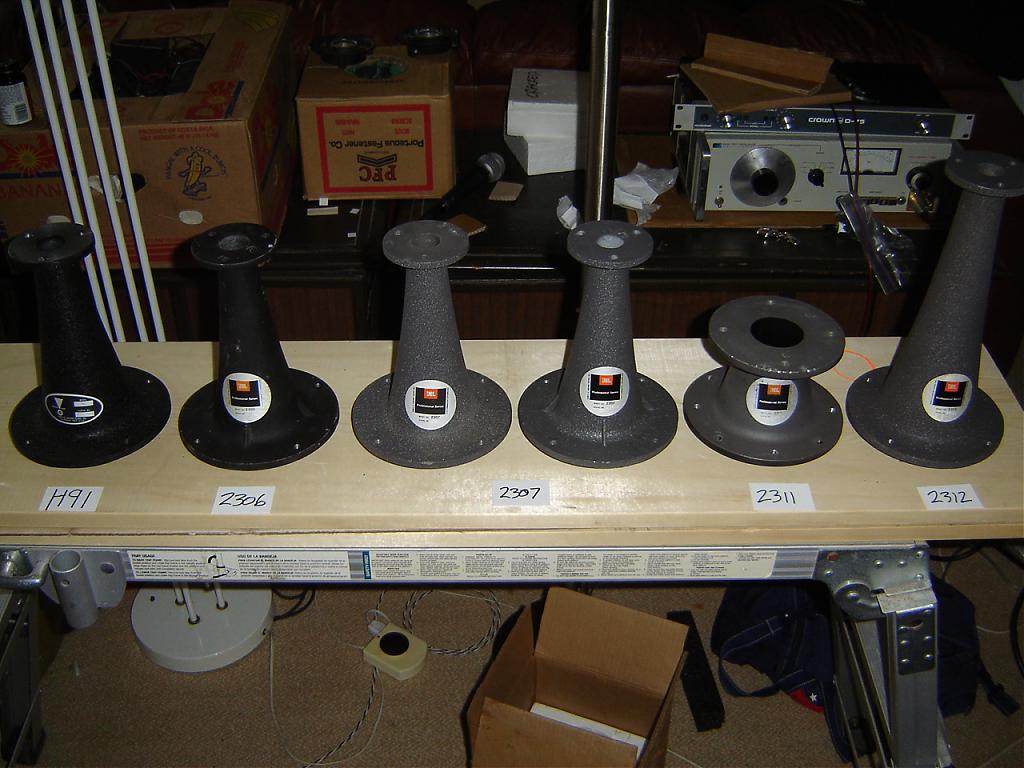

Co do hornów, prawie w ogóle nie ma z ostrymi. Jak dobrze zgrane w systemie głośnikowym i z systemem audio, jak i okablowaniem, to gitara. A jak już, to w skrajnych przypadkach, te wąskie okrągłe szczupłe wydłużone trąbki 2307 w średnim/średnio-wyższym zakresie, czasami potrafią. W innych konfiguracjach można je dać wyżej jako wysokotonowe od kilku kHz i się pominie co poniżej. Jak się dobrze zgra zbalansuje dźwięk, to nawet z 2307 jak w oryginale, od średnicy w górę - powinna być gitara. Ja, HL91/HL92 wolę wyżej, a niżej HL89.

Z innych, kto miał te tzw. trąbki, był np. @Marek.S, który kiedyś prawił, że 2307 w 4343ASF, czasami mu po uszach dawała i świdrowała (być może miał za słabo zgrane i coś uwydatniało). Wtedy poleciłem mu upgrade 4343ASF do wersji jak w Sovereign 1 S8R, Olympus S8R, 4350, 4355 z dużym driverem z 2'' wyjściem i na króciutkim (prawie jak adapter) hornie H93 (pro 2311). I był zadowolony. A dla mnie to było za spokojne, za grzeczne. Duże najlepiej do dużych systemów głośnikowych - dużo precyzji i mocy. Jemu do 4343ASF wystarczyłby adapter 2327 z 1'' na 2'' i gra ;)

Duże do dużych. A 4343 lepiej zostawić z mniejszym driverem z 1'' wyjściem i nawet z tą średniej długości tzw. trąbką - dynamika, ekspresja. Z jeszcze dłuższą trąbką, jeszcze większa.

Węższe okrągłe trąbki (bez lensów) trochę ofensywne w niższym zakresie i trochę punktowe jak lasery. Lensy dodają im przestrzeni, głębi i szerokości sceny.

Horizontal/Lateral Dispersion:

Z innymi driverami:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Marca przez Sovereign

[Sovereign]

JBL 4343 Studio Monitor

Alnico V (JBL 2231A) vs. Ferrite (JBL 2231H)

Dla autora testu: ''For me personally, ferrite is better, no brainer.'' Ferrytowy zdecydowanie wygrywa z Alnico V.

Ferrytowy (JBL 2231H) dużo bardziej czytelny, obecny, rozdzielczy, żywy, dynamiczny, otwarty. Nawet wyżej lepsze transjenty i detale, gdy poniżej ten woofer.

Alnico V (JBL 2231A) wycofany, mniej obecny, stonowany, gładszy i trochę nabrzmiały/masywniejszy. Pod tzw. ładne wybrzmienia niskich częstotliwości, w tym obszernych i mocnych basów, aniżeli szybkie i twarde punktaki basowe.

Cytat

*Alnico 1* JBL 4343 Alnico VS Ferrite 2231 bass driver (4343 vs 4343B)

Cytat

22 lis 2023

This is a comparison video from back when I tried to understand the difference between JBL ferrite and alnico models 4343. The speaker is 4343A, so midbass 2121 is still alnico but this comparison video will still give you a good understanding of how the character differs.

Observe the rhythm between bass notes and the high frequencies. Observe the drum set sound. Observe the contrabass, can you hear wooden body in both variants, can you hear how bass notes stand and fade out?

Cytat

*Ferrite 1* JBL 4343 Alnico VS Ferrite 2231 bass driver (4343 vs 4343B)

Stratus

JB Project (Akira Jimbo & Brian Bromberg) - Brombo III !!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pmcomp]

Pomiary jednej zwrotki, zniekształcenia THD pomijalne, pomiar bez podania napięcia stałego na kondensatory. Włączenie napięcia nie powodowało zmian w THD.



MF (nie ma tup okazanego filtra górnoprzepustowego realizowanego przez zwrotnicę aktywną JBL5235:



HF:



UHF:



Nie ma tu pomiaru dla niskich częstotliwości ponieważ one nie przechodzą przez tą zwrotkę pasywną. Są wydzielane na zwrotce aktywnej i podawane do oddzielnej końcówki mocy.



Pozdro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Marca przez pmcomp

[bum1234]

13 hours ago, pmcomp said:

Włączenie napięcia nie powodowało zmian w THD.

Czyli tak jak napisałem wcześniej. Voodoo i strata czasu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pmcomp]

Odpalilem dzisiaj system. JBL4343 zasilany dwoma tranzystorowymi stereofonicznymi koncowkami mocy JBL/Urei, jak JBL i Pan Bóg przykazali. Mam jeszcze 50Hz w jednym kanale, znalezienie miejsca powstawania i likwidacja chrząszcza bedzie upierdliwa 😞 .

Anyway stroilem na ucho ze dwie godziny, niestety wsiakł mi gdzies mikrofon do REWa. Upierdliwa zabawa, kilka poziomow regulacji. Podział poziomów niskie/reszta na JBL5235 i potem w kazdej pasywnej zwrotnicy na MF/HF/UHF. Czyli piec stopni regulacji. Do tego jeszcze gain na końcowkach mocy, kolejne dwa stopnie. Masakra.

Do tego JBLe graja zupełnie inaczej niz kolumny vintage do ktorych moje uszy sie ostatnio przyzwyczailem. Kompresyjny driver na tubie i wysokotonowa szczelinowkaobie na metalowych membranach i 10” papier na srednicę. Tu nie ma skuchy, tu jest wyczynowa zabawa 🙂 .

Na razie gram na standardowej zwrotnicy bez zadnej polaryzacji napieciem stalym. Na to przyjdzie pora za jakis czas, kiedy zwrotki sie wygrzeją, a moje uszy przyzwyczaja do „natloku nacierajacych informacji”.

😉



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Marca przez pmcomp

[pmcomp]

Twórczy pierdolnik 🙂 :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

18 godzin temu, pmcomp napisał:

Pomiary jednej zwrotki, zniekształcenia THD pomijalne, pomiar bez podania napięcia stałego na kondensatory.

Po odłączeniu zasilania kondensatory rozładowałeś?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pmcomp]

19 minut temu, Seyv napisał:

Po odłączeniu zasilania kondensatory rozładowałeś?

Tak. Mam zrobiony wyłacznik odcinajacy prąd staly od kondów. Po wyłączeniu, zamiast czekać godzinami po prostu kazda pare kondensatorow zwarlem na moment do masy.



BTW melduję posłusznie, ze znalazlem i zj**…em tego świerszcza 50Hz 🙂 🙂 🙂 .



Tak wygląda moja dzisiejsza zabawa z … elektrownią. Nadzwigałem się w ch.



Niestety widoczne też lampowe IDHOSy nie daly rady mojen nowej zwrornicy. Wczesniej gdy napedzaly tylko HF i UHF bylo OK. Teraz po dodaniu MF czyli trzech filtrow (kolka kondow, rezystorow i dwie cewki) … poddaly się. Mimo 50W w PP w klasie A i  Mundirfom wielkosci malego sloika kazdy w zailaczu.

Stanelo jak przewidywalem na dwoch wzmakach 2x300W kazdy z firmowej stajni JBL.

Do tego podlaczylem parametryczną equalizacje basu zeby zdjac dwa mody pomieszczenia. Z gra lepiej niz bez.

Jako pre nie gra widoczny na zdjeciu Studer, podlaczylem i sprawdzilem. Gra lampowe pre Technics 30A. Mi sie bardziej podoba.

Jeszcze muszę dzisiaj te wzmaki wstawić na dolna półkę, znowu sie nadzwigam.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Marca przez pmcomp

[juter22]

W dniu 17.03.2024 o 20:50, Sovereign napisał:

@pmcomp

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tzn. tak ostro, jak ostro ktoś sobie woła za ww. ''4345 Studio Monitor, Stan gabinetowy (65 000 zł)'' w Dolnośląskiem we Wrocławiu.

Może wcześniej zakupione, odrestaurowane i wycenione tak jak widać.

Drivery 2421B z 1-3/4'' membraną aluminiową z diamond surround, to jeszcze lepsza i wyżej rozciągnięta góra. W firmowej dokumentacji (na Lansing Heritage) dla 4345 z 1981 r., podają, że z driverem 2421B

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Na Audio Database, że z driverem 2420

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Jak już to tylko najstarsze egzemplarze 4345. 2420 z 1-3/4'' membraną aluminiową z tangential surround - do klasycznej dobre.

Np. 4344 z wczesnej produkcji mają 2421B, a z nowszej 2425J z 1-3/4'' membraną tytanową z diamond surround.

18'' 2245H z zawieszeniem piankowym na basie w 4345, jak w subwooferze JBL B460, i w systemach głośnikowych Westlake Audio SM-1 Series - dopóki nie skończyły się zapasy wooferów 2245H.

Serdecznie zapraszam na prezentację 4345 🙂



Pozdrawiam serdecznie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pmcomp]

Ogarnąłem porządeczek w elektrowni na dwoch dolnych polkach. Co ciekawe ta półka wisi na scianie a sciana nie styka sie z podloga, tam jest izolacja. Zero przenoszenia drgan.

Teraz widać kawałek tego pre Technicsa. Kanapa dojechala do polki ale zostaje szeroka szczelina na odprowadzenie ciepła z tej dolnej elektrowni. Maskownice wrocily na swoje miejsca:



Teraz tak do Swiat wygrzewanie elementow w zwrotnicy a potem testy z bateryjkami.
Pozdro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sovereign]

22 godziny temu, pmcomp napisał:

napięcia stałego

Pewnie u ciebie było z 9VDC i nie tak mierzone jak lata temu... Przy EVO Aluminium.Oil (czy jakichś tam innych) z CC 27VDC był widoczny wpływ baterii na kondensatory. Pozytywny i powtarzalny wpływ CC na THD+N i Impulse Response. Było wszystko widoczne na wykresach w załącznikach, które już wygasły z postimg. Dawno już było przetestowane i widoczne na wykresach.

Najważniejsze co przed Tobą z CC 66,7 VDC :) tzn. najlepsze granie jakie kiedykolwiek miałeś u siebie!

6 godzin temu, pmcomp napisał:

JBLe graja zupełnie inaczej niz kolumny vintage do ktorych moje uszy sie ostatnio przyzwyczailem. Kompresyjny driver na tubie i wysokotonowa szczelinowkaobie na metalowych membranach i 10” papier na srednicę. Tu nie ma skuchy, tu jest wyczynowa zabawa 🙂 .

Wyczynowa jazda bez trzymanki* z CC 66,7 VDC przy JBL-ach 🙂

Cytat

* - pot. działanie, w którym dana osoba nie stawia sobie ani nie akceptuje żadnych ograniczeń, jakie się zwykle powinno uwzględniać w działaniach podobnego rodzaju.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin Wielgus]

Serdecznie zapraszam na prezentację 4345

Pozdrawiam serdecznie

To ty sprzedajesz ?


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ASURA]

22 godziny temu, pmcomp napisał:

Pomiary jednej zwrotki, zniekształcenia THD pomijalne, pomiar bez podania napięcia stałego na kondensatory. Włączenie napięcia nie powodowało zmian w THD.



MF (nie ma tup okazanego filtra górnoprzepustowego realizowanego przez zwrotnicę aktywną JBL5235:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



HF:



UHF:



Nie ma tu pomiaru dla niskich częstotliwości ponieważ one nie przechodzą przez tą zwrotkę pasywną. Są wydzielane na zwrotce aktywnej i podawane do oddzielnej końcówki mocy.



Pozdro

Poproś moderację co by odkryła post który kierowałem w odpowiedzi na ten post do Ciebie, nadgorliwość jest gorsza od faszyzmu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pmcomp]

Mozesz dac na PW?



16 minut temu, Marcin Wielgus napisał:

To ty sprzedajesz ?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Pół dnia dźwigalem ciężary i stroilem dzwiek na cyfrze. Na koniec dnia nastepuje uczta … z tasmy magnetofonowej, 38 cm/sek:





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Marca przez pmcomp

[pmcomp]



Napisze tak, nawer bez bateryjek jest … grubo 🙂 .



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sovereign]

W dniu 19.03.2024 o 23:54, pmcomp napisał:

Pomiary jednej zwrotki, THD

11 godzin temu, ASURA napisał:

post który kierowałem w odpowiedzi na ten post do Ciebie,

Napisz tutaj, gdyż nie widzieliśmy Twojego posta/odpowiedzi, jak ma prawidłowo testować kondensatory. To może być coś ciekawego.

W dniu 18.03.2024 o 01:50, pmcomp napisał:

we Wrocku

W dniu 18.03.2024 o 06:40, jaszcze1 napisał:

O L300 Marcina wiem, a druga to co to jest?

Czyli jednak jedna jak pmcomp później wrzucił z olx, bo tamte drugie, które kto inny wcześniej wrzucił, to tylko na giełdzie hifi są z Wrocka. Ale też w Dolnośląskiem.

18 godzin temu, pmcomp napisał:

Kompresyjny driver na tubie i wysokotonowa szczelinowkaobie na metalowych membranach i 10” papier na srednicę.

W 4343B 10'' papier w zakresie 300Hz~1.25kHz. To masz niższą średnicę i mid-bass! Tym bardziej, że u siebie przesunąłeś podział poniżej 300Hz o kilkanaście/kilkadziesiąt Hz w dół - jak coś kiedyś wspominałeś.

Średnica (MF), to tak jak w SM-1 Series (z dużego horna 800Hz~3.2kHz), a poniżej Mid-Bass (200Hz~800Hz). Bass (LF 20Hz~200Hz). Wysokie (HF 3.2kHz~10kHz). Ultra-wysokie (UHF od 10kHz w górę).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Marca przez Sovereign

[ASURA]

4 minuty temu, Sovereign napisał:

Napisz tutaj, gdyż nie widzieliśmy Twojego posta/odpowiedzi, jak ma prawidłowo testować kondensatory. To może być coś ciekawego.

Chodzi o wizualizację dźwięku którą wstawiłem ale moderatorowi to bardzo przeszkadzało więc ukrył, może inny Moderator post odsłoni

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bum1234]

Zawsze wydawało mi się, że dźwięku się słucha, ale okazuje się, że tylko mi się wydawało. Od dziś będę patrzył na kolumny.

12 hours ago, Sovereign said:

Wyczynowa jazda bez trzymanki* z CC 66,7 VDC przy JBL-ach 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Po takim argumencie odwołuję to co napisałem. Polaryzacja z pewnością działa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Marca przez bum1234

[pmcomp]

Jesli chodzi o podzial calego slyszalnego zakresu czestotliosci czyli 20-20.000 Hz zdodla podaja rozne wartosci.

Podzial ogolny to:

bas: 20-200 Hz

srednica: 200-2.000 Hz

gora: 2.000-20.000 Hz

I moim zdaniem podzial przez rzedy wielkosci jest bardzo naturalny, przyswajalny i zapamietywalny.



Inny sposób to kolejny podzial tonow niskich, srednich i wysokich:

sub bas: 20-50 Hz

mid bas: 50-200 Hz

niska srednica: 200-500 Hz

wysoka srednica: 500-2.000 Hz

wysokie: 2000-8.000 Hz

ultra wysokie: 8.000-20.000 Hz



Pomijam calkowicie pasmo powyzej 20.000 Hz.



Spotkalem sie takze z opisami, w zaleznosci od zrodel, ze bas to 20-300 Hz, a srednica to 300-1.300 Hz.

Tutaj zrodla anglojezyczne:

FREQUENCY RANGE AT A GLANCE

Sub-bass20 Hz – 60HzFelt more than it’s heard and takes high-quality headphones or speakers to reproduce; most instruments struggle to enter this range.

Bass60 – 250HzDetermines the overall power of the music, largely emphasised by bass synths, bass guitars, bass drums, or piano.

Low midrange250 – 500HzMost acoustic instruments' fundamental frequencies are found here, defining the depth of the instrument.

Midrange500Hz – 2kHzAn important area where the bulk of most instruments lie, adding clarity and detail to stand out in a mix.

Upper midrange2 – 4kHzThe most sensitive area to human hearing, meaning vocal plosives and sibilance is prominent in this area. Too much build-up in this area can create listening fatigue.

Presence4 – 6kHzEnhances the definition of sounds. Drum cymbals occupy this space extensively, whereas other instruments rely on overtones in the region to provide the definition.

Brilliance6 – 20kHzResponsible for adding a “sheen” of air to the sound and helping lift the overall brightness. Softening this region creates a warmer and more distant sound.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Pozdro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Marca przez pmcomp

[juter22]

17 godzin temu, Marcin Wielgus napisał:

To ty sprzedajesz ?


Wysłane z iPhone za pomocą Tapatalk

Tak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pmcomp]

Czy możesz opisać nam jak one grają? Jakie pomieszczenie? Czym je napędzasz, czy jednym wzmakiem czy w biampingu ze zwrotką na podział basu? Napędzasz cyfrą czy analogiem?

Poprosimy jakies zdjęcia jak stoją w Twoim pomieszczeniu.

Będziemy zobowiązani. To bardzo rzadkie kolumny.

Czy możesz jakoś porównać je do np. swoich poprzednich kolumn w Twoim pomieszczeniu i co to było?

Pozdro



PS. tu widać jakie to są potwory:



To zdjęcie razem z 4343, 4345 niestety poprawej stronie pod kątem:

Szersze i głębsze niż 4343 i mają duzo większy litrarz.







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Marca przez pmcomp

[Sovereign]

20 godzin temu, pmcomp napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Sub bass: 20 – 60Hz

Bass: 60 – 250Hz

Lower midrange : 250 – 500Hz

Midrange: 500Hz – 2kHz

Higher midrange: 2 – 4kHz

Presence: 4 – 6kHz

Brilliance: 6 – 20kHz

Te 4-y dobrze. Przynajmniej nie ma tam mid-bass'u do 50 Hz :D :)

20 godzin temu, pmcomp napisał:

mid bas: 50-200 Hz

Subwoofery nawet wyżej załączają się np. 16'' od 80 Hz w Focal Grande Utopia EM i Utopia EM EVO - tam bas (subbas) jak do kina. Bas to bardziej w Focal Stella Utopia EM EVO (od 230 Hz w dół) i to nawet wolniejszy i inny - nie uderza jak z papierowych membran i nie brzmi jak papierowe.

Blumenhofer Acoustics Gran Gioia 2x16'' - i jak podziały w porównaniu do 4343B. Z 4343B trzeba by było wyrzucić 10'' papier z zakresu 300 Hz ~ 1.25 kHz. To w ogóle inna konfiguracja - z 4343B zostaje tweeter, a cała reszta do wymiany/zmiany.

BlumenHofer Classic Model 1743 (Old Style)

BlumenHofer Classic Series (Old Style)

Stratton Acoustics Elypsis 1512 (cena: od £69,000.00 w górę). Pure - Choose from our in house designs (£69,000.00); Bespoke - Configure each part and make it your own (Prices Starting AT £74,000.00); Absolute - Completely unique, designed to your specification. Work with our design team to create every aspect (POA - Price on application). W końcu konkret z UK. Elypsis 1512 inspirowane w dużym stopniu na JBL 4350 Studio Monitor z lat 70. XX wieku - o czym wspomina producent. Także 2 x 15'' i 1 x 12''. Jest także aluminiowy horn i do tego kopułka 29 mm.

The tweeter mounts within the Elypsis 1512 enclosure via a Stratton Acoustics patented decoupling assembly for better isolation from mechanical vibration.

The tweeter features a neodymium-iron-boron magnet system with a double copper capped, T–shaped pole piece and a flow-optimized rear enclosure.

W droższej opcji nawet możesz zażyczyć sobie lepszych kondensatorów aniżeli Jantzen Cross-Cap.

Pognały Magico A3, Rockport-ki Orion, Monitor Audio Hyphn, EgglestonWorks Emma Evo, Perlisten S7t Limited Edition, Klipschorn, Fink Team, Living Voice R80 na ellipticor-ku i wszystko co tam było w UK na Show.

The Elypsis 1512 is unashamedly big and unfeasibly heavy, and it packs a huge electro-acoustic punch, or maybe an all encompassing hug – you choose the music and decide.
But be warned, a pair of Elypsis 1512s left silent will sulk. They’re not designed to be quiet, and if you’re looking for a pair of noisy elephants in the room, you’ve found them. - strattonacoustics.com

20 godzin temu, pmcomp napisał:

Jesli chodzi o podzial calego slyszalnego zakresu czestotliosci czyli 20-20.000 Hz

Stare ale jare! Z 2003 roku.

THE FREQUENCY SPECTRUM, INSTRUMENT RANGES, AND EQ TIPS

This document ©2003 Waterline Media, Inc. For personal and educational not-for-profit use only. All other rights reserved. For more information contact Jeremy Carter, Oak Brook Community Church, 765-453-4138.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

SUB-BASS FREQUENCIES 20 Hz - 40 Hz (More felt than heard, requires an enormous amount of energy, & Hi quality transducers)

BASS BAND 40 Hz - 160 Hz (where fundamentals for kick and bass are, can easily get cluttered and woofy sounding. This is where the thump comes from)

UPPER BASS BAND 160 Hz - 300 Hz (warmth, or a muddy, woody sound. Fundamental for snare, toms, guitars, male vox)

LOW-MID 300 Hz - 800 Hz (this range has lots of upper resonance & droning. Think of AGT feedback)

MID RANGE 800 Hz - 2.5 kHz (where clutter happens, our ears are sensitive, too much sounds hard, nasal, obnoxious)

UPPER MID-BAND 2.5 kHz - 5 kHz (where our ears are most sensitive & where brittle harsh, screechie is)

HIGH FREQ BRIGHTNESS 5 kHz - 10 kHz (lots of harmonics. Plus vocal sibilance, and cymbals)

ULTRA-HIGH FREQUENCIES 10 kHz - 20 kHz (not much energy or musicality)

One of the thick lines marking the octaves is off by 1 key.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Marca przez Sovereign

[pmcomp]

Dzisiaj mały przerywnik:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[venom200]

Ogarnąłem porządeczek w elektrowni na dwoch dolnych polkach. Co ciekawe ta półka wisi na scianie a sciana nie styka sie z podloga, tam jest izolacja. Zero przenoszenia drgan.


Teraz widać kawałek tego pre Technicsa. Kanapa dojechala do polki ale zostaje szeroka szczelina na odprowadzenie ciepła z tej dolnej elektrowni. Maskownice wrocily na swoje miejsca:


Teraz tak do Swiat wygrzewanie elementow w zwrotnicy a potem testy z bateryjkami.
Pozdro

Co to za kolumny? Jedne i drugie?

Wysłane z mojego SM-S918B przy użyciu Tapatalka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
