Kolumny vintage hi-end


pmcomp
 Share

Recommended Posts

Posted (edited)

Zakładam nowy temat. Kolumny vintage klasy-hiend. Wg. mojej definicji hi-end czyli najlepszej jakości dźwięku.

Nie muszą mieć dzisiaj znanych marek, serwisu, sieci sprzedaży 🙂 .

Kiedyś takie kolumny musiały spełniać normy hi-fi, dzisiaj norm żadnych nie ma, a jakość dżwieku jest parametrem jak najbardziej subiektywnym, co szczególnie widać w zakładce hi-end tego forum.

Zacznę dziś od znanej i uznanej niemieckiej marki Telefunken, która specjalizowała się w produkcji magnetofonów studyjnych i ... lamp elektronowych. Modele magnetofonów M5, M10, M15, M15A czy M21 znane są magnetofonowym maniakom. A lampy Z logo Telefunken należą do jednych z najlepszych na świecie. Oprócz tego Telefunken produkował w latach swojej świetności także sprzęt elektroniczny powszechnego użytku.

Przejdźmy do kolumn. Na początek aktywne studyjne monitory Telefunken O85 z wbudowanymi lampowymi końcówkami, których zdjęcia wkleiłem też w innym wątku:












Te powyżej są po pełnej renowacji.



Tutaj inne sztuki bez wzmacniaczy, z wytłumieniem ... styropianem:







W środku montowano wzmacniacze Telefunken V69b (

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ), tu po renowacji:






Tu więcej:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Kto słuchał to wie jak to gra, kto nie słuchał to szanse ma marne bo to rzadkie jak cholera.





Drugi świetny klasyk to także aktywne lampowe Klein+Hummel OX.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Były do posłuchania na Audio Show w 2015 roku.



klein-hummel-ox.jpg?itok=LSNat5yz




















Edited by pmcomp

Muszę przewietrzyć mój system…

Link to comment
Share on other sites

Klein + Hummel OX miał dwóch młodszych braci: OZ i OY. Grają gorzej ale też warte uwagi i grzegchu.



Oto K+H OZ na głośnikach Altec alnico:


Wystepowały w dwóch wersjach, OZ i OZ II.



OZ:











Były też w takiej wersji obudowy:



To zdjęcie z kultowego analogowego miejsca w Polsce:




Podobno monitory bliskiego pola K+H OY nie były jakąś rewelacją.



Pozdro

Muszę przewietrzyć mój system…

Link to comment
Share on other sites

Posted (edited)

A oto mój przedwczorajszy zakup. Legenda Telefunkena z segmentu hi-fi z lat 1972-76 czyli Telefunken TL 800. Model w którym podobno maczał swoje słynne palce Herbert von Karajan.

Najwyższy model z serii TL produkowanej przez Telefunkena w latach 70-ych na rynek domowy. Mam jeszcze TL-70, o którym kiedy indziej.

Tak wyglądała cała rodzina:

50294bfc44abb12e972b4e808ace

TL 800 jest najwyższym czterodrożnym modelem, także największym. Objętość ok. 75 litrów, wymiary ok. 40x60x30 cm. Ok. 20 kg hi-endowej wagi.



Oto dane:

Ogólne:

producent: Telefunken

Modell: TL 800

Typ: kolumna głośnikowa

lata produkcji: 1973 - 1978

kolor: orzech, czarny lub perłowy biały

wymiary: 420 x 580 x 307 mm (szer x wys x głęb)

objętość: 75 Liter

waga: 21,7 kg

cena rynkowa w latach 70-ych: 798 DM


Dane techniczne:

rodzaj: 4-drożne, 4 głośniki, obudowa zamknięta

Przetworniki:


Bas: 245 mm (10")

c87a5a564e3cb333f7985612642e

Midbas: 129 mm (5")

778cfa55450ca901d4b18026c889

Kopułka średniotonowa: 130 mm

fbf0024e41178d30a024a4f84e0e

Kopiłka wysokotonowa: 30 mm

17620347_1894736217439362_31709661085950

Obciążenie (sinus, muzyczna): 60 W / 100 W

pasmo przenoszenia: 25 Hz - 20.000 Hz

Podziały zwrotnicy: 500 Hz, 900 Hz, 6'000 Hz

Impedancja: 4 Ohm


Wyposażenie:

dołączony chromowany stand



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



przetworniki:


zwrotnica:


17554307_1894740277438956_69477519355539



17620514_1894735497439434_75316243132108

17546851_1894740334105617_31273298911136

98f43f284cc48c2e6ebbc6a53f41

5727c76e4a0e94781dd8fe0a72a4

b57ac8b4499aa0da3d252b38f920

3b0b39464534a99494755bfe752a

f2cfd91d4d0195c26c1be6b247f2



A to moje, stan idealny, cięzko takie trafić do tego niegrzebane:



















🙂 .





Edited by pmcomp

Muszę przewietrzyć mój system…

Link to comment
Share on other sites

Posted (edited)
12 minut temu, fafarskid napisał:

To może zdradzi kolega jak grają?

Co do lamp Telefunken też uważam je za jedne z najlepszych. No cóż to żadne odkrycie.

Z pamięci jak ich kiedyś słuchałem to ... zajebiście. Dlatego wreszcie je upolowałem.

Te moje ... jeszcze nie wiem. Wciąż siedzą w bagażniku 🙂 . Jutro podłączę.



15 minut temu, Airmike napisał:

Mierz i pruj jeśli trzeba.

Nie ma co mierzyć, wszystko jest powyżej na schemacie.

Najpierw posłucham i będę myślał na jakich je zrobić kondensatorach. Te wielkie od 25 do 100uF to pewnie Cross Capy. Nie wiem jaki 12,5uF. Najważniejsze to te 3,3 uF, 4.0uF i 6,8uF. Zrobiłbym na Alumenach ale miedziane PIO kuszą.

CrossCapy i Alumeny w Jensenach grają wyśmienicie jak na załozony budget.





Edited by pmcomp

Muszę przewietrzyć mój system…

Link to comment
Share on other sites

3 minuty temu, pmcomp napisał:

Najpierw posłucham i będę myślał na jakich je zrobić kondensatorach. Najważniejsze to te 3,3 uF, 4.0uF i 6,8uF. Zrobiłbym na Alumenach ale miedziane PIO kuszą.

masz nową(starą ) zabawkę 🙂

i tak ją poprujesz przerobisz nie ma siły ktora Cię powstrzyma

tylko czy zakładka hi-end jest odpowiednia?

Link to comment
Share on other sites

1 minutę temu, slawek.xm napisał:



tylko czy zakładka hi-end jest odpowiednia?

Na które kolumny?

Na Telefunken O85 i K+H OX i OZ na pewno. To jest wyczynowe granie.

Na Telefunken TL 800 z pamięci także. Jutro jak posłucham to ci odpowiem.

W tym wątku jest hi-end wg. mojej definicji, a nie baby. Cena nie ma znaczenia, im droższe tym gorsze 😉 . To jest hi-end "dla ubogich". Bogaci nie musza tu zaglądać.



Muszę przewietrzyć mój system…

Link to comment
Share on other sites

Miałem na myśli pomiar komponentów, w jakim są stanie. Nie zawsze wszystko trzeba wymieniać, chyba że koszty nie grają roli a chce się mieć spokój na długie lata., Czyli robisz na długo dla siebie. Bo jak na sprzedaż wkrótce to się montaż biżuterii w środku nie zwróci.

Link to comment
Share on other sites

Posted (edited)
12 minut temu, Airmike napisał:

Miałem na myśli pomiar komponentów, w jakim są stanie. Nie zawsze wszystko trzeba wymieniać, chyba że koszty nie grają roli a chce się mieć spokój na długie lata., Czyli robisz na długo dla siebie. Bo jak na sprzedaż wkrótce to się montaż biżuterii w środku nie zwróci.

Kondensatory na pewno do wymiany bo to są elektrolity. Raz, że mogły wyschnąć, dwa że elektrolity "nie grają".





13 minut temu, slawek.xm napisał:

ok , taką definicję przyjmę tylko dodaj ją do tytułu 🙂

Nie mogę juz edytować.

BTW jeśli odnowione Telefunken O85 kosztują 28.800 EUR to moim zdaniem to już nie jest "dla ubogich", ba ... na pewno musi to być świadomy klient.





Edited by pmcomp

Muszę przewietrzyć mój system…

Link to comment
Share on other sites

9 minutes ago, pmcomp said:

Kondensatory na pewno do wymiany bo to są elektrolity. Raz, że mogły wyschnąć, dwa że elektrolity "nie grają".



Zrobisz jak uważasz.

9 minutes ago, pmcomp said:

Nie mogę juz edytować.

BTW jeśli odnowione Telefunken O85 kosztują 28.800 EUR to moim zdaniem to już nie jest "dla ubogich", ba ... na pewno musi to być świadomy klient.





Świadomy czego?własnej nonszalancji? 085 jeszcze niedawno we Włoszech były do wzięcia za ok 6kEur i bardzo długo czekały na ..chyba nieświadomych.

Link to comment
Share on other sites

23 minuty temu, Airmike napisał:

Świadomy czego?własnej nonszalancji? 085 jeszcze niedawno we Włoszech były do wzięcia za ok 6kEur i bardzo długo czekały na ..chyba nieświadomych.

W 1980 roku w warszawskim Bomisie kupiłem 085 z wzmacniaczami tranzystorowymi za równowartość 40 dolarów.

Ubecja pozbywała się zamieniając na JBL i Tannoy.

Link to comment
Share on other sites

8 minutes ago, JBN said:

Po kilku koncertach zostały na wschodzie .😢

Tak czułem że to historia rodem z filmu szpiegowskiego. Na etapie zakupu wiedziałeś z czym masz do czynienia czy kupiłeś je bo boxy duże i żeby być "największym" chłopcem na osiedlu ;-)?

Nie wiem jaki obraz miał telewizor Mamy ale dźwiękowo z 085 musiał się bronić 🙂..aż się mama gabarytami wkurzyła?;-)

Link to comment
Share on other sites

Posted (edited)
2 godziny temu, Airmike napisał:

Zrobisz jak uważasz.

Świadomy czego?własnej nonszalancji? 085 jeszcze niedawno we Włoszech były do wzięcia za ok 6kEur i bardzo długo czekały na ..chyba nieświadomych.

Nie 085 tylko O85. Bądź dokładny.

A ziemia w mojej okolicy była niedawno po 5 USD.

A może zamiast ironizować w tym wątku napiszesz coś merytorycznie, coś konkretnego? Albo wyduś wreszcie z siebie tą twoją opinię, że to nie ma prawa grać? Tak po męsku 🙂 .







Tym razem coś innego, kawał solidnego mebla czyli JBL Paragon C44 (D44000). Kto powiedział, że kolumny to muszą być skrzynki i do tego dwie?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )






na driverach LE15A/375/075 i zwrotnicach LX5 i N7000.





Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



332f16c9-40f2-4a36-abb6-36cbf4df5821













Edited by pmcomp

Muszę przewietrzyć mój system…

Link to comment
Share on other sites

Posted (edited)

Specification JBL Paragon C44:

LE15A Woofer
Diameter: 15 inches
Input: 120W
Impedance: 16ohms

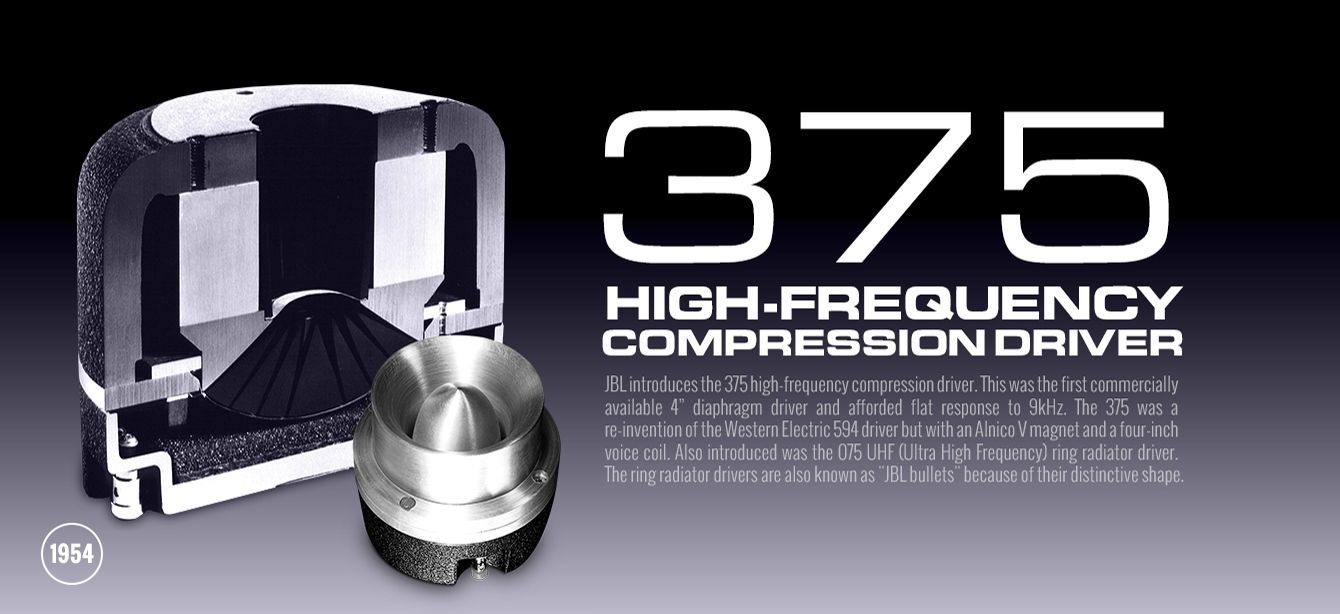

375 + H5038 Horndriver
Impedance: 16ohms



075 tweeter
Impedance: 16ohms





LX5, N7000 Network
X-OVER Frequency: 500Hz / 7kHz

$_57.JPG?set_id=8800005007




C44 CABINET
Type: 3way 6speaker Front Loading Horn
Output: 96dB/W/m
Input: 125W (cont.)







JBL SE408S Transducer Energizer:


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Żeby było jasne, bo nie napisałem, to 1957 rok !!!









Edited by pmcomp

Muszę przewietrzyć mój system…

Link to comment
Share on other sites

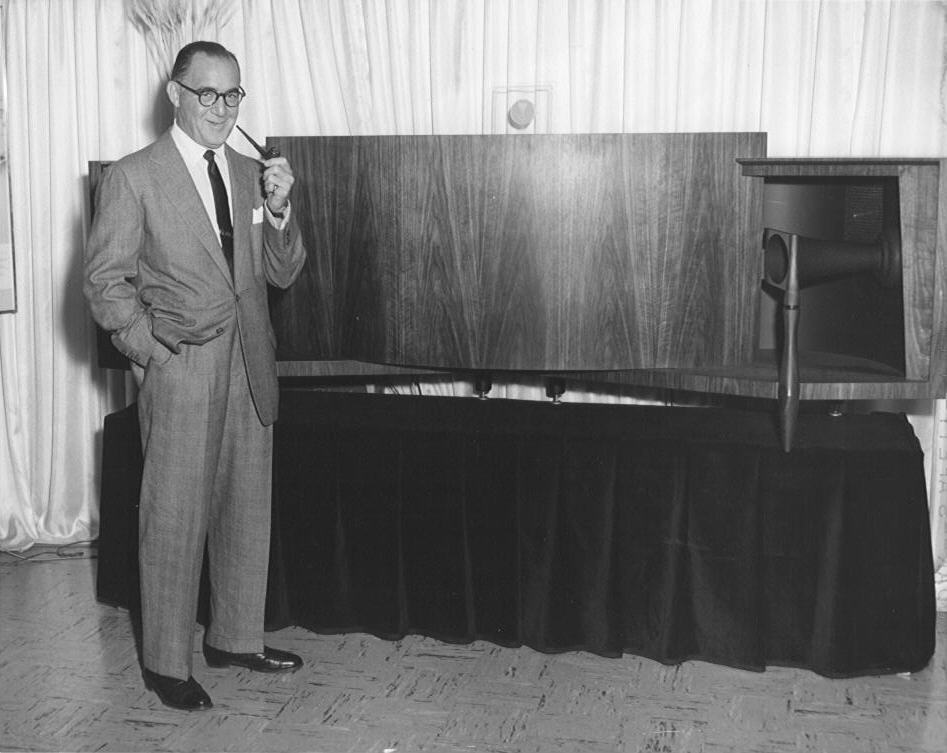

JBL C44 | D44000 Paragon

Najdłużej produkowany system głośnikowy JBL. I był najdroższy na świecie.

Trzy wersje:

- Najstarszy Paragon z lat 50. i samego początku lat 60. z 150-4C, 375 i 075

- Nowszy z lat 60. i 70. z LE15A, 375 i 075

- Najnowszy z lat 80. z LE15H, 376 i 075

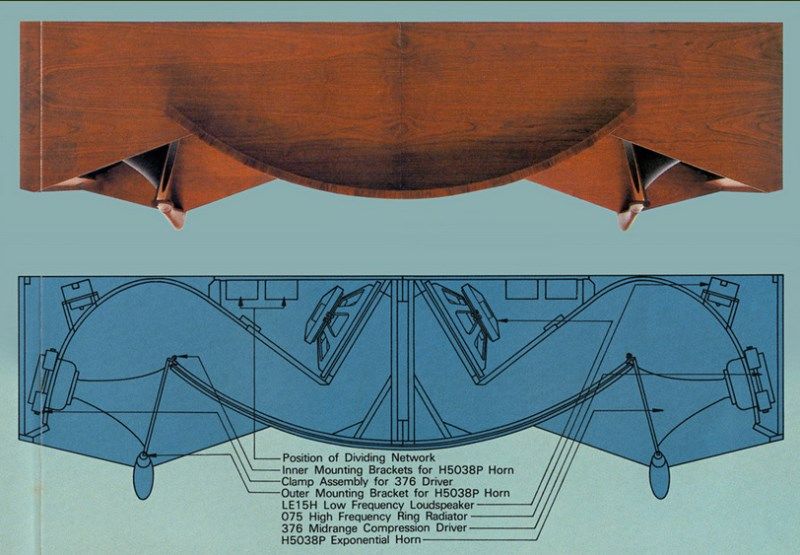

Nowszy i najnowszy stereofoniczny system głośnikowy D44000 Paragon rozrósł się niemalże do 320 kg.

Horny Eliptyczne: H5038P

Frequency Dividing Network: LX5, N7000. Lub dla najstarszego bywały z N500H i N7000. Czasami można było zastać z N400 i N7000.

D44000 Paragon w opcjach kolorystycznych: Teak, Rosewood, Birch, Mahogany, Walnut, Oak, Antique White and Ebony.

Za dopłatą był dostępny w Piano Lacquer.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) post-28079-0-66330500-1379964745_thumb.jpg1p9rq61dflv-tei8cthpbpa.pngpost-28079-0-92440500-1379964796_thumb.jpgpost-28079-0-33018000-1379964821_thumb.jpgpost-28079-0-26934500-1351002384_thumb.jpgpost-28079-0-71451500-1351002274_thumb.jpgpost-28079-0-28939500-1351002339_thumb.gif

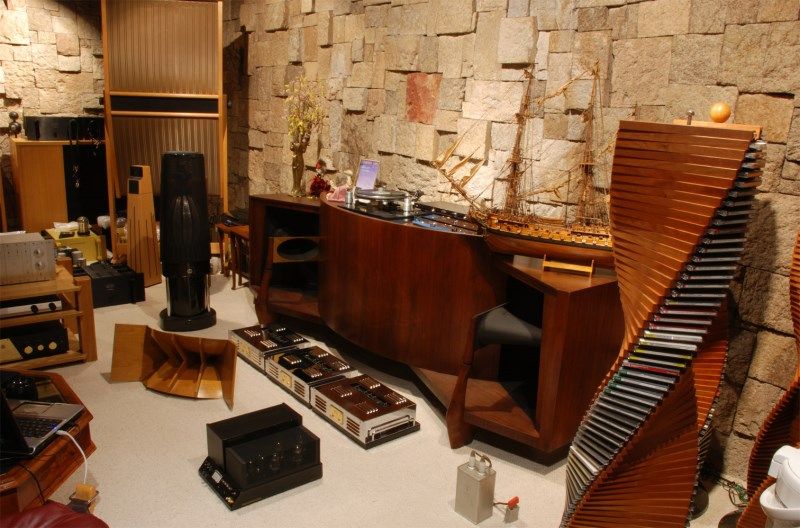

@pmcomp poznajesz lampowe wzmacniacze mocy u Tony'ego? Sporo w nich różnych i to niemałych lamp, w tym po dwie 211 lub 845 na stronę. Monobloki, lub dwa stereofoniczne zmostkowane.


Cytat

【 ヘッドフォンか本格オーディオ機器での再生を推奨。細部まで高音質な再現ができます 】 [ Customer review from Tony in HK ] "I was lucky enough to acquire an original Paragon (with low and matching numbers) from the US in 2016, it took quite a few months for it to arrive in HK and another year for it to be refurbished. During that year Kenji Hosoi from Kenrick Sound was very helpful. I arranged for all the units to be sent to Japan from HK and they were sent back very efficiently to me re-magnetized and re-coned, together with a brand new set of crossovers, as well as a set of accessories. It took me another 18 months to set up the Paragon again and then to run it in. After that I sent an email to Kenji who asked me to send him some videos, which I did. After that, he took me through, step by step, in an exercise to rewire the crossovers and the power cables to my power amps. The Paragon is now sounding as never before, with robust yet balanced sound, very close to the real human voice and to real musical instruments. This is best speaker I have ever owned, thanks to Kenji's patient efforts and professionalism!".

Anna Netrebko, Elīna Garanča, Ramón Vargas, Ludovic Tézier - Brindisi (La traviata)

Patricia Barber - Nardis

Nancy Keith, Joel Martinson, Timothy Seelig, Turtle Creek Chorale, The Women's Chorus of Dallas - Requiem: III. Pie Jesu

Russian National Orchestra - 8. Bolero

Russian National Orchestra, Mikhail Pletnev - 9. Torero

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

9 hours ago, pmcomp said:

Nie 085 tylko O85. Bądź dokładny.

0K ...tzn. OK!

Doprecyzujesz czy był model O86 czy "zero"86? Tabliczka znamionowa jest taka, że zawsze myślałem, że to zero i że w 85 też jest zero ( jednak nigdy nie widziałem tabliczki). Myląco oznaczyli i pół świata się myli. I wszyscy co szukali znajdą je w wynikach Google wpisując i przez zero i przez O.

9 hours ago, pmcomp said:

A ziemia w mojej okolicy była niedawno po 5 USD.

Manipulujesz albo mieszkasz na pustyni

9 hours ago, pmcomp said:

A może zamiast ironizować w tym wątku napiszesz coś merytorycznie, coś konkretnego?

Przecież merytorycznie jesteś tu Panem ( w tym wątku), krytyki też nie przyjmiesz i bierzesz wszystko niemalże osobiście jakbyś posiadał jedyną parę TL800 na świecie. Dużo tego jest, nic unikatowego...

9 hours ago, pmcomp said:



Albo wyduś wreszcie z siebie tą twoją opinię, że to nie ma prawa grać? Tak po męsku 🙂 .

TL800 zrobione jak należy "grają" i to całkiem w porządku. Nie wiem czy tak będzie po Twoich manewrach. Jednak TL800 do absolutu daleko, ale mogą się zmieścić w kategorii hiendu jaką Ty tu zdefiniowałeś na swoje potrzeby w odpowiedzi do innego usera.

Link to comment
Share on other sites

4 minuty temu, Airmike napisał:



TL800 zrobione jak należy "grają" i to całkiem w porządku. Nie wiem czy tak będzie po Twoich manewrach. Jednak TL800 do absolutu daleko, ale mogą się zmieścić w kategorii hiendu jaką Ty tu zdefiniowałeś na swoje potrzeby w odpowiedzi do innego usera.

Nie twierdzę, że to najlepsze kolumny na świecie. I nie zamierzam 🙂 .

Natomiast stosunek jakości dźwieku do ceny mają ... hiendowy 😉 .

Muszę przewietrzyć mój system…

Link to comment
Share on other sites

Posted (edited)

Ten JBL Paragon to taki pierwszy w historii soundbar?🙂

A tak poważniej to chciałoby się w tym wątku również przybliżyć sz. zbiegowisku inny chyba już też vintage (40 lat) czyli pierwszą, najlepszą jak dotąd i najważniejszą w historii Quadrala serię Phonologue i jej trzy flagowe modele Titan, Vulkan, Montan.

Jak tylko znajdę czas i wytrwałość (oraz umiejętnośc kompresji dużych zdjęć) postaram się przybliżyć.

W tym miejscu bardzo doceniam trud Sz. Autora wątku, któremu należą się osobne podziękowania.

A trzeba by bo dziś marka Quadral niesłusznie kojarzona jest głównie z pażdzieżami, w które weszła swego czasu, kierując się modą i zapotrzebowaniem na kino domowe.



Edited by iro III
Link to comment
Share on other sites

Posted (edited)

TL 800 testowo ustawione. Przypadkowy tor wzmacniający podłączony. Źródłem mój system cyfrowy na dCS-ie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Napisze tak. Siadłem, siedze i słucham, słucham, słucham. Na poczatku oczywiscie znalezienie optymalnej pozycji ustawienia kolumn na plycie Roger Waters - Amused to Death. Muszą stac frontem bez żadnego zakrzywienia. Scena 3D rewela !!!. Nie dosć ze znikają to efekty fazowe na Watersie najlepsze jakie slyszalem w tym pomieszczeniu.

Kolumny niesamowicie wciagaja w sluchowisko. Nóżka chodzi. Aż chce sie wiecej i wiecej. Czy są „idealne”? Nie. Dla mnie osobiscie gory jest zbyt dużo i jej barwa tez ciut inna od tego co slucham. Za to na brassach orkiestry big bandowe jak zywe przede mną. Średnica żywa, o mojej barwie, wokale czyste i naturalne.

Zanosi sie ze wcale nie bede w nich grzebal. Wiedzialem ze to sa znakomie glosniki ale nie myslalem ze az tak. W tej chwili napedza je A-klasowy Pass 2x10W. Mocy a nadto.

Pozdro.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by pmcomp

Muszę przewietrzyć mój system…

Link to comment
Share on other sites

Posted (edited)

Jeszcze ciut nt. dźwięku. Bas. Producent podaje 25-20.000 Hz. Nie chce mi sie mierzyć (w moim pomieszczeniu) ale one schodza ewidentnie nizej niz moje JBLe (35Hz). OZ vs. BR.

🙂

EDIT: nie schodzi nizej. Inny glosnik, inna obudowa, inne strojenie. Jest inny niz w JBLach. I tak jestem pozytywnie zdziwiony jakoscia basu, biorac pod uwage jakosć kondensatorow w zwrotnicy. Zapewne mozna by go ciut, ciut bardziej zlapać za mordę. Ale i tak jest nieźle.

Edited by pmcomp

Muszę przewietrzyć mój system…

Link to comment
Share on other sites

Posted (edited)

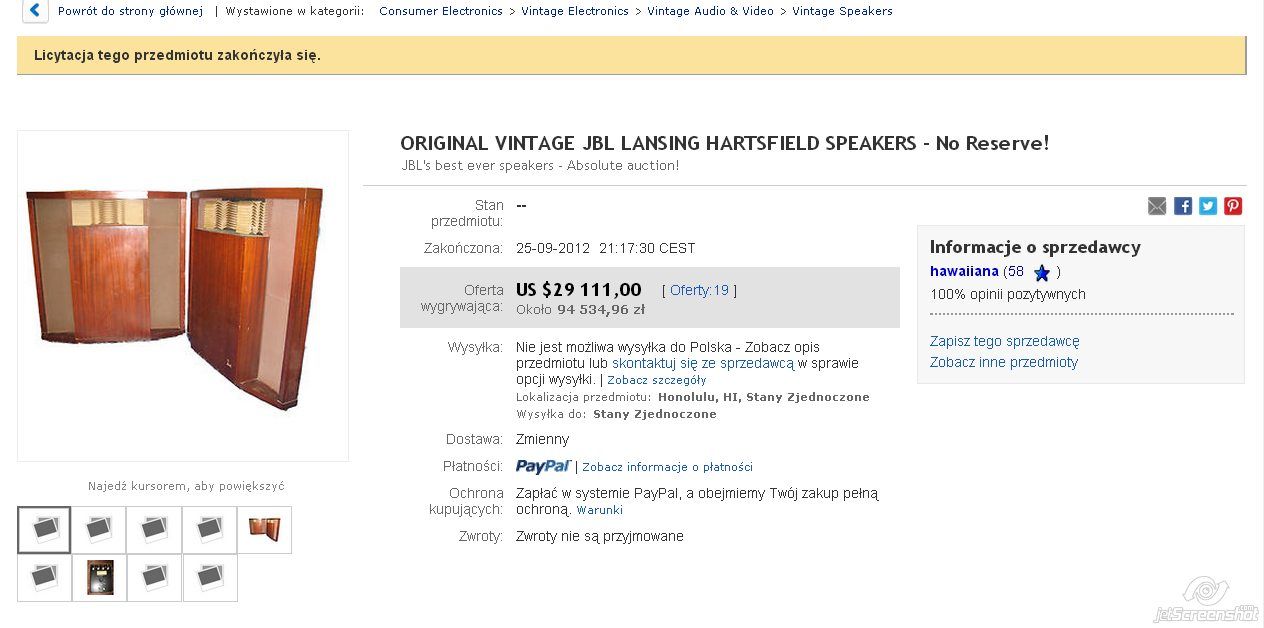

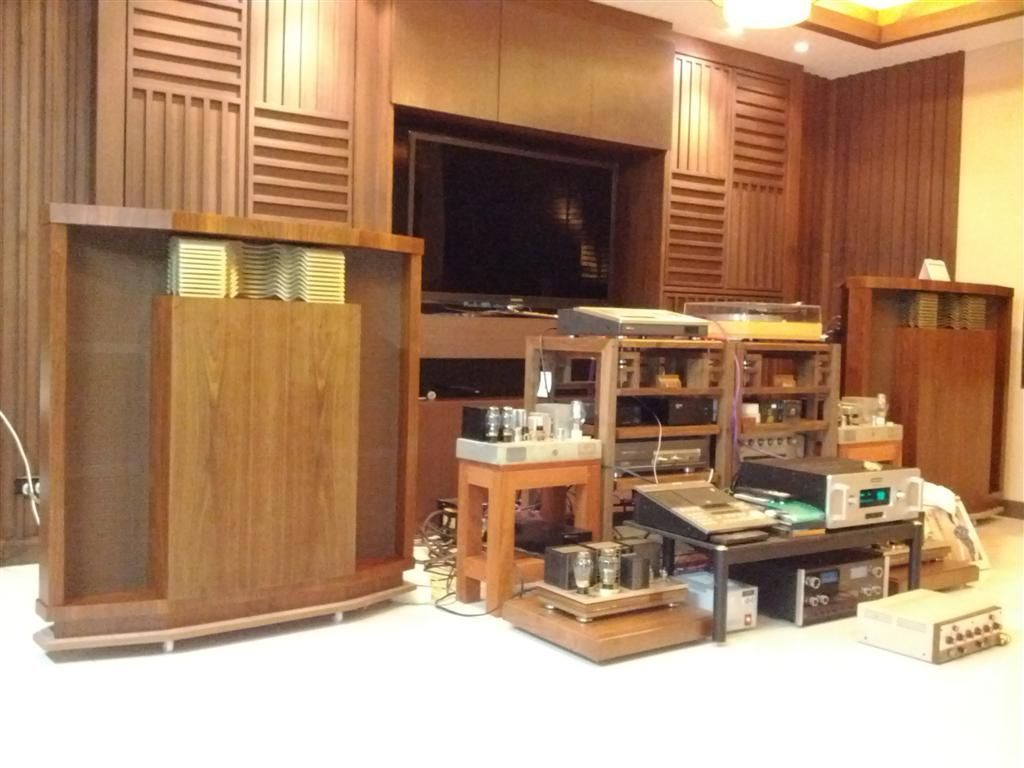

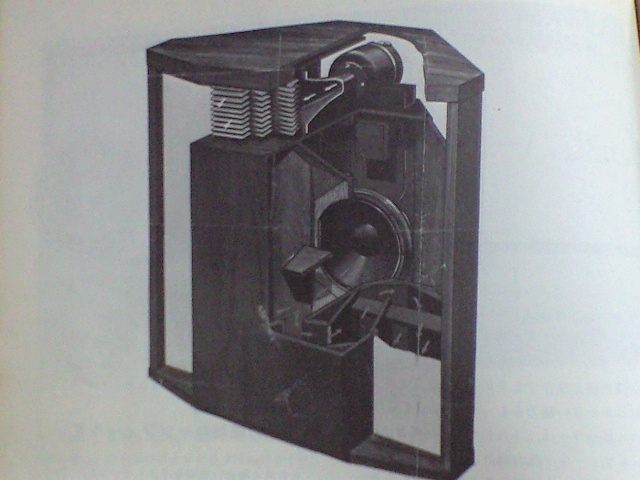

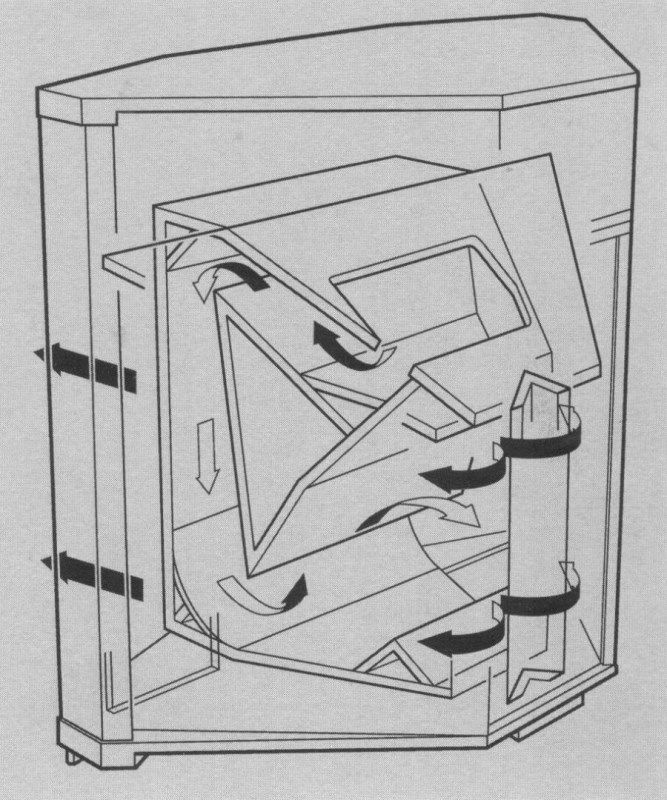

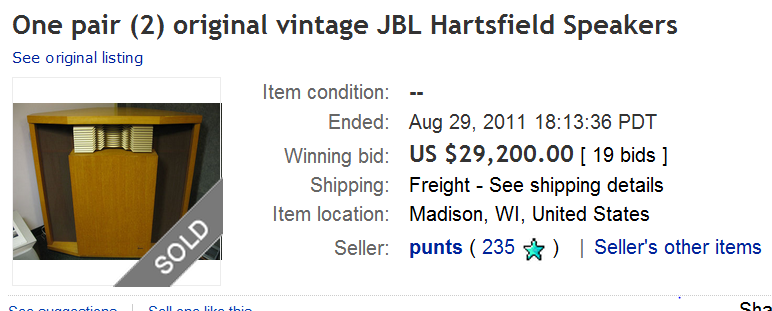

JBL D30085 Hartsfield (1954 r.)

Najlepszy i najdroższy na świecie system głośnikowy jaki w tamtych latach można było kupić do domu.

The-DREAM-SET-of-Your-LIFE-Jim-Lansing-HThe-Hartsfield-World-s-Finest-Speaker-Syjl.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

- Woofer 150-4C

- Driver 375

- Horn H5039

- Lens L5090 typu folded-plate/folded-serpentine, znane również jako złote skrzydła ''Gold Wings''.

- Frequency Dividing Network: N500

post-28079-0-39088000-1489665756_thumb.jpgpost-28079-0-60300500-1364676513_thumb.jpgpost-28079-0-45637500-1378552175_thumb.jpg228892871_JBLHartsfieldSpeakers.WiningbidUS29200.0019bids.thumb.png.ebb40c677bd176daa284f3239b53c879.pngpost-28079-0-32846400-1378497245_thumb.jpgJBL-Hartsfield-driver-horn-lens-network-post-28079-0-06807000-1483261587_thumb.jpg1879621077_JBLHartsfieldCross-Section.thumb.jpg.036f56ac3f8cf36acb42ca09a94fe674.jpgpost-28079-0-11615700-1379277878_thumb.jpg

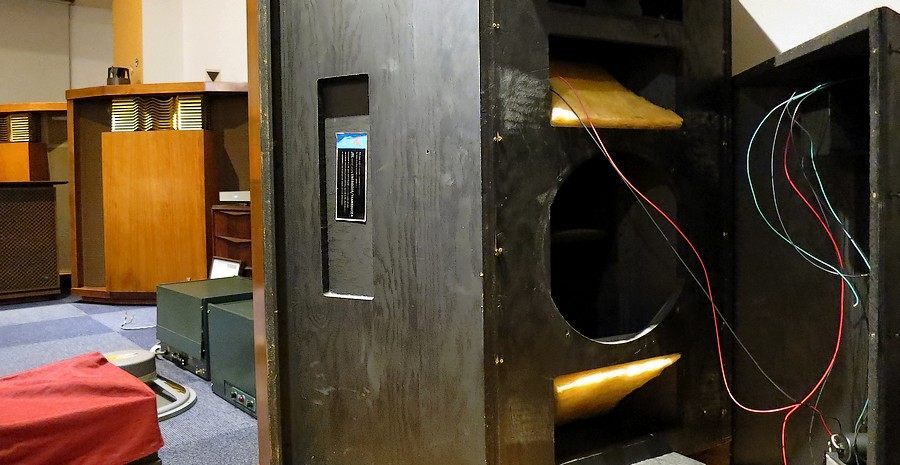

JBL Hartsfield z lat 60. XX w.

- Woofer 150-4C

- Driver 375

- Ring Radiator Bullet Tweeter 075

- Horn-lens 537-509

- Frequency Dividing Network: N400 (lub N500H) + N7000

8630575_JBLHartsfield.Miejscenawzmacniacz..thumb.jpg.7e9a2ec444797badec4039c0a131d873.jpg

JBL Powered Loudspeaker PL-100

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

chassis_a.jpgchassis_b.jpgtpVu5twq-TOTIdX-iv2T0SX-AFA-Yt_iKwSmFAPEg7xeVosKl492S8M4kzopWjHzKLBxNTnpJNgZCx0WaVoSq-gPes1_qCyTInWGmpXZzdgreT69nTsURCcT

14 godzin temu, pmcomp napisał:

JBL SE408S Solid State Transducer Energizer:


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by Sovereign
Link to comment
Share on other sites

Posted (edited)
6 godzin temu, pmcomp napisał:

Jeszcze ciut nt. dźwięku. Bas. Producent podaje 25-20.000 Hz. Nie chce mi sie mierzyć (w moim pomieszczeniu) ale one schodza ewidentnie nizej niz moje JBLe (35Hz). OZ vs. BR.

🙂

EDIT: nie schodzi nizej. Inny glosnik, inna obudowa, inne strojenie. Jest inny niz w JBLach. I tak jestem pozytywnie zdziwiony jakoscia basu, biorac pod uwage jakosć kondensatorow w zwrotnicy. Zapewne mozna by go ciut, ciut bardziej zlapać za mordę. Ale i tak jest nieźle.

Caly dzień sluchania i … chyba je jednak, przynajmniej na basie … grzebnę 🙂 . To nic nie przeszkadza w normalnym odsluchu ale jednak na pewnych kawalkach czuc i slychac niedostatek kontroli. Tyci, tyci w niskich rejestrach ale jest. Audiofil nie moglby z tym żyć, ja meloman mogłbym ale jak mozna lepiej to czemu nie. Reszta pasma tj. srednica i gora jak live z bigbandu Glenna Millera z Filharmonii Podkarpackiej czy z Teatru Wielkiego w Lodzi. Barwa jak dla mnie ideał. Scena 3D juz posałem … wzorcowa. Paczki trzeba postawić na standach, na ktorych stoja Jeneseny, będzie wyzsza bardziej prawdziwa scena, teraz ciut za niska. Ale roznice wysokosci pokazane dobrze.
JBLe pokazuja scene 3D ciut inaczej, glebiej za kolumnami, elipsa jest wieksza.

Moze zmienie nie kondensatory na podziale 900 Hz i 6kHz, a rezystory na grafity. Ciut gladkosci sie przyda, a barwa powinna zostac zachowana.

Echhhhhh. Paczki za grosze, a daja tyle przyjemnosci.

Ktos chetny na przejecie moich JBL4343 z aktywną zwrotnica na drodze kupna ???

😉 .

Pozdro



PS. oddajmy glos koledze @Sovereign … jest w tym watku jeszcze mnostwo JBLi do opisania, nie znam w tym temacie lepszego fachowca niz On.



Edited by pmcomp

Muszę przewietrzyć mój system…

Link to comment
Share on other sites

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.
Note: Your post will require moderator approval before it will be visible.

Guest
Reply to this topic...

×   Pasted as rich text.   Restore formatting

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.

 Share

  • Recently Browsing   0 members

    • No registered users viewing this page.
×
×
  • Create New...

Important Information

We have placed cookies on your device to help make this website better. You can adjust your cookie settings, otherwise we'll assume you're okay to continue.


AdBlock blocking software detected!


Our website lives up to the displayed advertisements.
The ads are thematically related to the site and are not bothersome.

Please disable the AdBlock extension or blocking software while using the site.



Registered users can disable this message.
