Akustyka w pokoju odsłuchowym - od czego zacząć?

zymmy · 9 Stycznia 2023

13 minut temu, zbyniu 360 napisał:

Czy to jest pomiar z rezonatorów wielootworowych?

Dokładniej mówiąc jest to ustrój z perforowaną, dźwiękochłonną płytą czołową wraz z zamkniętą pustką powietrzną.
Każdy z otworów w płycie działa jak tunel w rezonatorze Helmholtz'a, czyli mamy zestaw połączonych ze sobą rezonatorów, ze wspólną komorą.

**Seyv** · 9 Stycznia 2023

5 godzin temu, zymmy napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tu to nawet fajnie wygląda. Ja bym chętnie powalczył u siebie bo mi trochę psuje humor ta dziura na 60Hz.

Miałbym miejsce na dwa a nawet cztery rezonatory po 180 litrów każdy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

zbyniu 360 · 9 Stycznia 2023

5 godzin temu, zymmy napisał:

Dokładniej mówiąc jest to ustrój z perforowaną, dźwiękochłonną płytą czołową wraz z zamkniętą pustką powietrzną.
Każdy z otworów w płycie działa jak tunel w rezonatorze Helmholtz'a, czyli mamy zestaw połączonych ze sobą rezonatorów, ze wspólną komorą.

Czyli jeden duży rezonator helmholtza tak?.

zymmy · 9 Stycznia 2023

45 minut temu, Seyv napisał:

Tu to nawet fajnie wygląda. Ja bym chętnie powalczył u siebie bo mi trochę psuje humor ta dziura na 60Hz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Miałbym miejsce na dwa a nawet cztery rezonatory po 180 litrów każdy.

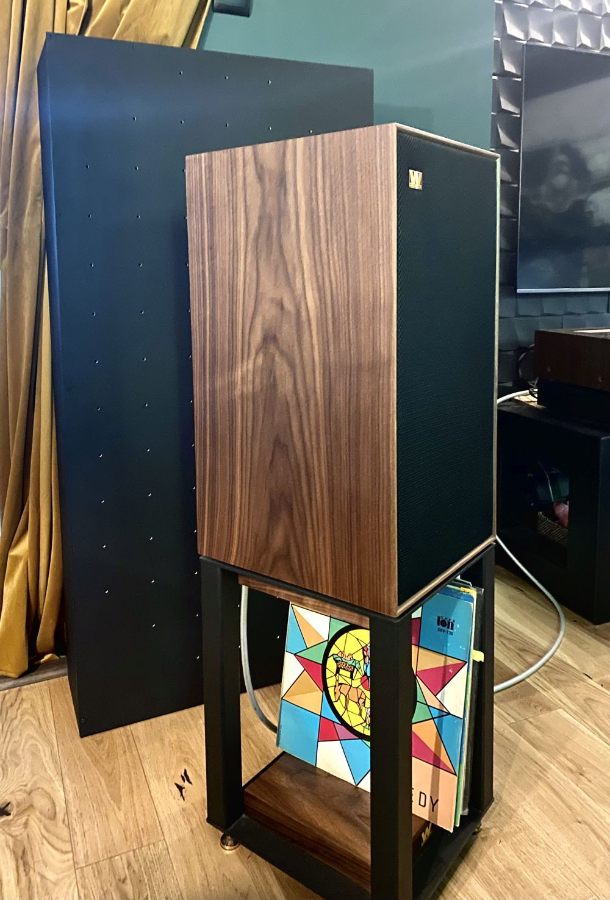

Warto spróbować! Tak wygląda testowa wersja ustroju. Kolejne będą wyglądały bardziej subtelnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Zbig** · 9 Stycznia 2023

7 godzin temu, zymmy napisał:

Stosuję je jako ustroje zakolumnowe - w celu neutrlizacji wpływu interferencji fal odbitych od ściany za kolumną, z emitowanymi przez przetwornik.

No ale to jest pokój odsłuchowy a nie studio nagraniowe.

zymmy · 9 Stycznia 2023

32 minuty temu, Zbig napisał:

No ale to jest pokój odsłuchowy a nie studio nagraniowe.

Czyżby destrukcyjna interferencja fal dźwiękowych, powodująca "wycinanie" pewnych częstotliwości w zakresie pasma niskotonowego, nie przeszkadzała w odbiorze muzyki w pokoju odsłuchowym?

Edytowane 9 Stycznia 2023 przez zymmy

**Zbig** · 9 Stycznia 2023

13 minut temu, zymmy napisał:

40 minut temu, Zbig napisał:

No ale to jest pokój odsłuchowy a nie studio nagraniowe.

Czyżby destrukcyjna interferencja fal dźwiękowych, powodująca "wycinanie" pewnych częstotliwości w zakresie pasma niskotonowego, nie przeszkadzała w odbiorze muzyki w pokoju odsłuchowym?

A, ok. Tak to napisałeś, że poszedłem szerokopasmową ścieżką rozumowania a tu chodzi o konkretną częstotliwość. Niemniej, takie rozwiązanie "przywiązuje" kolumny do miejsca, no i stawianie sporego ustroju o wąskopasmowej charakterystyce tak blisko kolumn jakoś nie budzi mojego entuzjazmu.

zymmy · 9 Stycznia 2023

32 minuty temu, Zbig napisał:

A, ok. Tak to napisałeś, że poszedłem szerokopasmową ścieżką rozumowania a tu chodzi o konkretną częstotliwość. Niemniej, takie rozwiązanie "przywiązuje" kolumny do miejsca, no i stawianie sporego ustroju o wąskopasmowej charakterystyce tak blisko kolumn jakoś nie budzi mojego entuzjazmu.

Tak i w ogólnodostępnym salonie, takie nagromadzenie niemałych ustrojów, mogłoby powodować przytłaczające wrażenie. Dedykowane są zatem do pomieszczeń typowo odsłuchowych, na które niestety niewielu z nas może sobie pozwolić.

zbyniu 360 · 9 Stycznia 2023

2 minuty temu, zymmy napisał:

Tak i w ogólnodostępnym salonie, takie nagromadzenie niemałych ustrojów, mogłoby powodować przytłaczające wrażenie. Dedykowane są zatem do pomieszczeń typowo odsłuchowych, na które niestety niewielu z nas może sobie pozwolić.

Ale zawsze można dać, materiał maskujący akustycznie.

8 godzin temu, zymmy napisał:

Dokładniej mówiąc jest to ustrój z perforowaną, dźwiękochłonną płytą czołową wraz z zamkniętą pustką powietrzną.
Każdy z otworów w płycie działa jak tunel w rezonatorze Helmholtz'a, czyli mamy zestaw połączonych ze sobą rezonatorów, ze wspólną komorą.

Czyli jeden duży rezonator helmholtza tak?.

zymmy · 9 Stycznia 2023

Godzinę temu, zbyniu 360 napisał:

Ale zawsze można dać, materiał maskujący akustycznie.

Czyli jeden duży rezonator helmholtza tak?.

Tak można powiedzieć.

przemak · 9 Stycznia 2023

Takie rezonatory są fajne, ale ich skuteczność w normalnych warunkach wymaga sporej ilości/objetosci. Niestety.

Chociaż jak piszecie, że kilka dziesięciocentymetrowych paneli "wytnie" 125Hz to może będziecie zadowoleni.

zbyniu 360 · 9 Stycznia 2023

Raczej tak. Take częstotliwości absorbery mogą tak zrobić...ale 61hz już nie da rady niestety.Tu się pomiliłeś z tą uszczypliwością.

przemak · 9 Stycznia 2023

6 minut temu, zbyniu 360 napisał:

Take częstotliwości absorbery mogą tak zrobić

Powodzenia 😉

zbyniu 360 · 10 Stycznia 2023

Ja też Ci życzę powodzenia.

zbyniu 360 · 10 Stycznia 2023

21 godzin temu, zymmy napisał:

Dokładniej mówiąc jest to ustrój z perforowaną, dźwiękochłonną płytą czołową wraz z zamkniętą pustką powietrzną.
Każdy z otworów w płycie działa jak tunel w rezonatorze Helmholtz'a, czyli mamy zestaw połączonych ze sobą rezonatorów, ze wspólną komorą.

Czyli jeden duży rezonator helmholtza tak?.

To jest graficzny rozklad rezonansów w moim pokoju.Co o nich sądzicie jest trochę pracy nad tym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Stycznia 2023 przez zbyniu 360

zbyniu 360 · 10 Stycznia 2023

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

zymmy · 10 Stycznia 2023

17 godzin temu, przemak napisał:

Takie rezonatory są fajne, ale ich skuteczność w normalnych warunkach wymaga sporej ilości/objetosci. Niestety.

Chociaż jak piszecie, że kilka dziesięciocentymetrowych paneli "wytnie" 125Hz to może będziecie zadowoleni.

Rezonatory mają zadziałać na nastrojoną częstotliwość - w tym przypadku 61Hz. Będą 4 ustroje o łącznej pojemności ok 500l.
A 125Hz można redukować za pomocą paneli z wełny PT-80 (o gr. 10cm), które przy tej częstotliwości posiadają współczynnik pochłaniania 0,7.
My jednak nie chcemy działać na 125Hz, tylko na 200Hz (podkolorowanie wynikające z nałożenia się modów 0-4-0 i 0-0-3), dlatego też prawdopodobnie zastosujemy panele sufitowe, gdzie αp = 0,5 (przy 200Hz).

Edytowane 10 Stycznia 2023 przez zymmy

zbyniu 360 · 10 Stycznia 2023

18 godzin temu, przemak napisał:

Powodzenia 😉

No i jak z tymi życzeniami? Z jakiej okazji.

zbyniu 360 · 17 Stycznia 2023

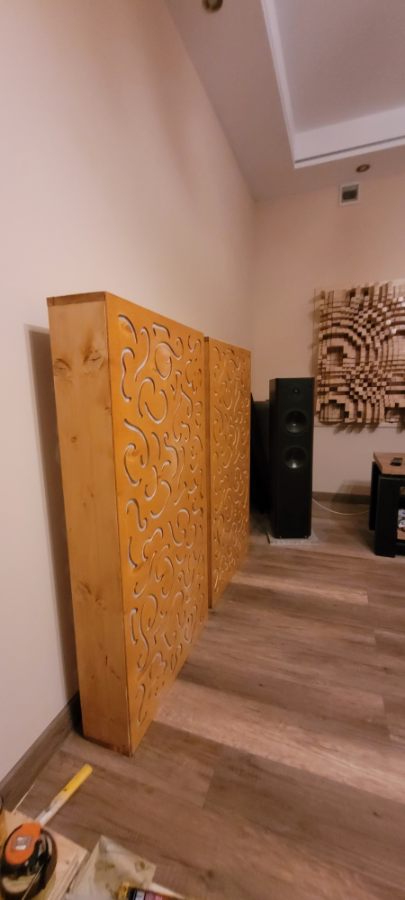

Moje rezonatory już powstają, pewnie jutro będą już funkcjonować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A na boczne ściany boczne staną tuż przy kolumnach panele pochłaniające rozpraszające. Przerobione z pułapek basowych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

zbyniu 360 · 18 Stycznia 2023

Myśleliśmy że uda się w jeden dzień ukończyć adaptacje, ale niestety jeden dzień to za mało .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

zbyniu 360 · 19 Stycznia 2023

Nie wiecie gdzie można kupić piankę akustyczna, która dopiero zacznie tłumić od 200hz ?.Adaptacja to trochę trudny temat ,aby wszystko że sobą się zgrało.

**xajas** · 19 Stycznia 2023

To kwestja grubosci.

Na jakiej podstawie wpadles na to ze chcesz tlumic dopiero powyzej 200Hz?

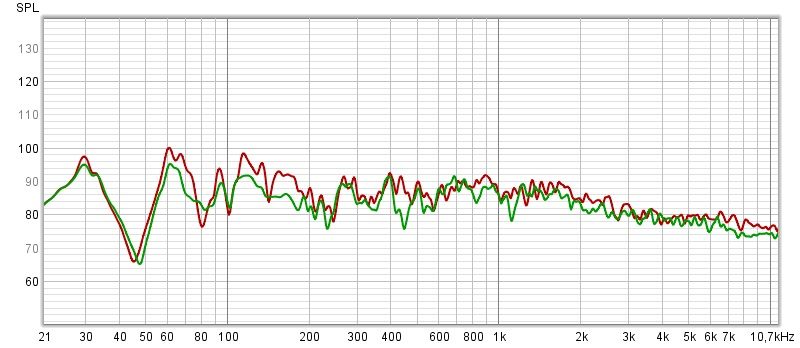

Czy masz jakis pomiar porownywalny do tego zalaczonego ponizej, z ktorego by to wynikalo?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Stycznia 2023 przez xajas

zbyniu 360 · 19 Stycznia 2023

Na pomiarach na przedniej ścianie dookoła dyfuzora już nie mogę przesadzić z tłumieniem. Wełna isover pt80 w tym miejscu pogorszłaby inne częstotliwości. Na teraz jest potrzebny materiał który zaczyna tłumić dopiero od 200hz.

Najlepsza by była pianka,ale ale ona musi zaczynać tłumić od 200hz trudna sprawa ,bo większość pianek już zaczyna tłumić od 150hz o współczyniku 0,2.

**xajas** · 19 Stycznia 2023

Co to jest "pomiary na przedniej scianie"? Nie kapuje

Postaw mikrofon w miejscu odsluchu, zrob pomiar i pokaz je tak jak te powyzej

Moim zdaniem to wszystko to takie bezplanowe miotanie sie.

Ja bym podszedl do tego zupelnie inaczej.

1. Najpierw bym wywalil WSZYSTKO z pomieszczenia i zrobil solidny zestaw pomiarow w miejscu odsluchu osobno L, R i sume L+R

2. Potem zaczal bym wsadzacic sukcecywnie elementy tlumiace/absorbujace (bez dyfuzorow) i robil IDENTYCZNE pomiary, jak powyzej, by sprawdzic jak sie zmienia czas poglosu i mody

3. Dopiero po zakonczeniu tej akcji po znalezieniu optymalnych czasow poglosu i optymalizacji modow zaczal bym kombinowac z dyfuzorami

Edytowane 19 Stycznia 2023 przez xajas
