Projekt Electron 220

Zdzislav · 15 Listopada 2022

Cześć. Rozpoczynam ten temat dla potomnych. Zero informacji na necie. Może ktoś w przyszłości skorzysta 🙂 Z przyjemnością zaczerpnę też dobrej rady od bardziej doświadczonych kolegów.

Zakupiłem większość elementów niezbędnych do zbudowania kolumienek opartych na projekcie STXa. Czekam na paczkę.

Będę umieszczać tu relacje z postępów budowy. Z chęcią podzielę się wrażeniami.

Dlaczego akurat Projekt Electron 220? Po pierwsze cena. Wg mnie wykonanie, materiały i technologia użyta do budowy głośników z projektu w tej cenie to okazja. Po drugie. Membrany niskośredniotonowców wykonane z papieru. Lubie "dzwiek" celulozy. Następnie kopułki wysokotonowców wykonane z jedwabiu. Ciekawe jak on sie tu sprawdzi. Lubie jedwab w wykonaniu Dynaudio czy Morela. Dźwiękowo. Po trzecie. Gotowe zwrotnice. I to w dwóch wariantach. A po czwarte, mam trochę narzędzi. Zrobię sam obudowy. Jeszce dodam po piąte. Urozmaicę sobie nudne, jesienne wieczory fajnym zajęciem 🙂

Wybrałem wersje obudowy podstawkowej. Kolumienki będą grać w 16m2. Przyszłościowo chcę do zespołu dodać subwoofer. Dlatego na zejściu tak bardzo mi nie zależy. Niemniej jednak, pasmo zaczynające sie od 39hz przy spadku 3dB z 16dm2 obudowy jest jak najbardziej zadowalające.

Dodam jeszcze, że wybrałem STXa, bo chcę sprawdzić teze postawioną przeze mnie. Brzmi ona następująco: STX to niedoceniany przez audiofilów producent bardzo dobrych kolumn i przetworników w bardzo dobrych pieniądzach. Chcę to sprawdzić. Mała skala, mało naukowo, ale...:)

Większość porównań do tej marki na necie to porównania do Tonsila i altusów. Gdzie w opisach dźwięku znajdziemy proste opisy zawierające słowa kluczowe - bass i syki... Jestem ciekaw czy znajdę tu finezję, wyrafinowanie i inne atrybuty audiofilskiego dźwięku.

Ok. teraz trochę o obudowach. Z mojego lichego doświadczenia wiem, że nie chcę użyć MDFu. Nie lubię jego sygnatury dźwiękowej. Poza tym MDF tak podrożał, że.... Dziś podjąłem decyzje. Jako główny budulec użyję drewna. Litego. Akurat mam trochę tarcicy. Drewno drewnem. Ale moja szalona fantazja wybrała.... tadam - lipę i jesiona. Dziwny pomysł, wiem. Zobaczymy co z tego wyjdzie 🙂 Już dzisiaj przygotowałem klejonki 🙂

Co do elektroniki. Wzmacniacz lampowy. Sherwood z lat 60. Grzebnięty. Z oryginału zostały trafa i pre RIAA. Na końcu lampy 7591.

Jak myślicie, STX pokaże klasę czy rozczaruje? 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zdzislav · 15 Listopada 2022

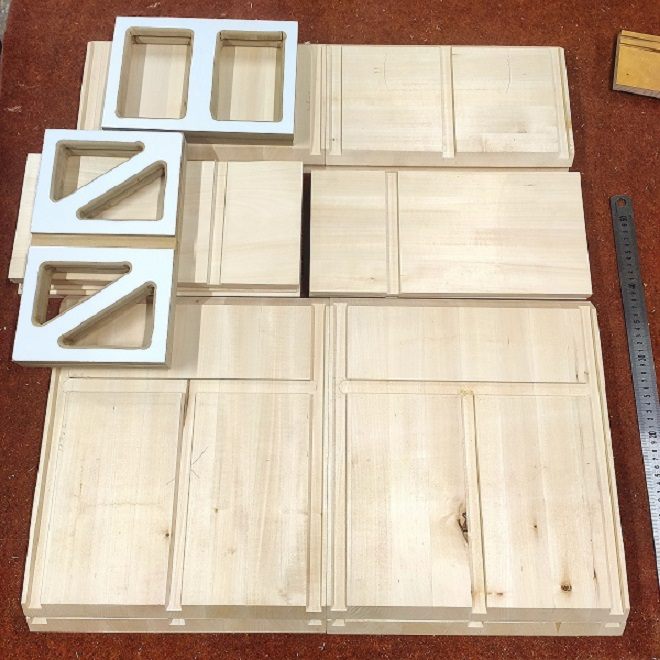

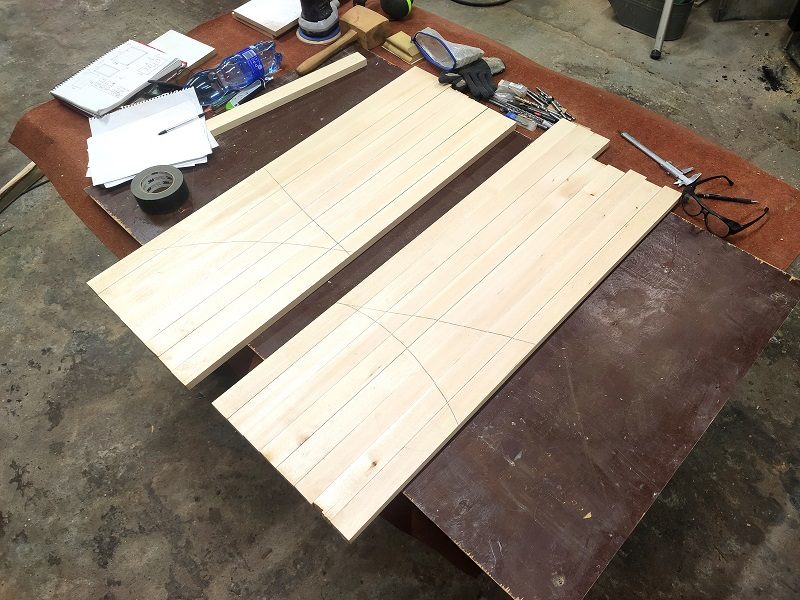

Kilka fotek spod znaku robię klejonki na obudowy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

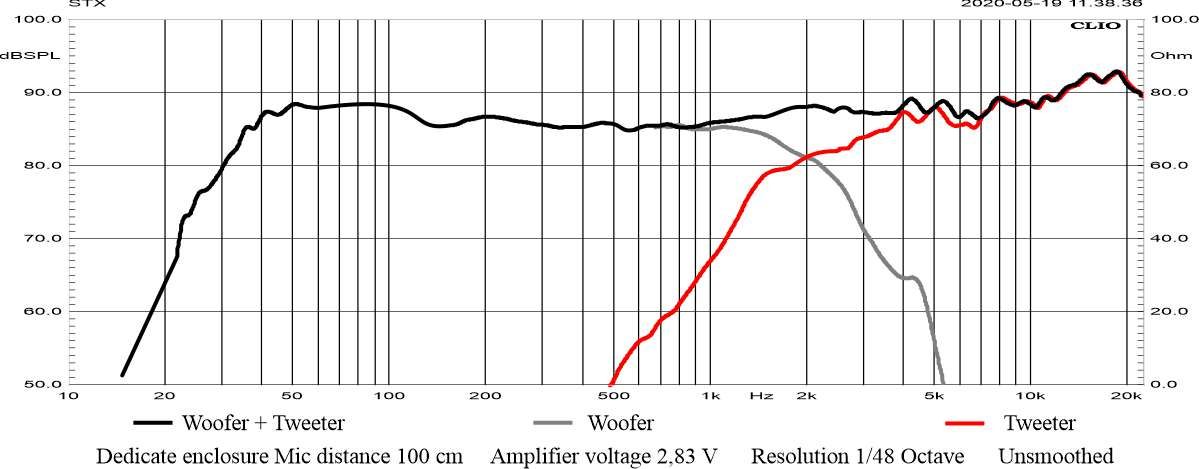

Ps. Link do projektu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Grzegorz7** · 15 Listopada 2022

3mam kciuki!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Krzych 2 · 16 Listopada 2022

10 godzin temu, Zdzislav napisał:

STX to niedoceniany przez audiofilów producent bardzo dobrych kolumn i przetworników w bardzo dobrych pieniądzach.

Bo to prawda, ale zdarzają im się wpadki różnego rodzaju w tym logistyczne np złe zabezpieczanie głośników do transportu, liche pakowanie, a potem rozpakowujesz i np kosz jest krzywy, ale to polska firma i należy ją wspierać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zdzislav · 17 Listopada 2022

STX zastrzegł sobie 6 dni roboczych na przygotowanie zamówienia. Jak na razie minęły 4 🙂 Czekam zatem.

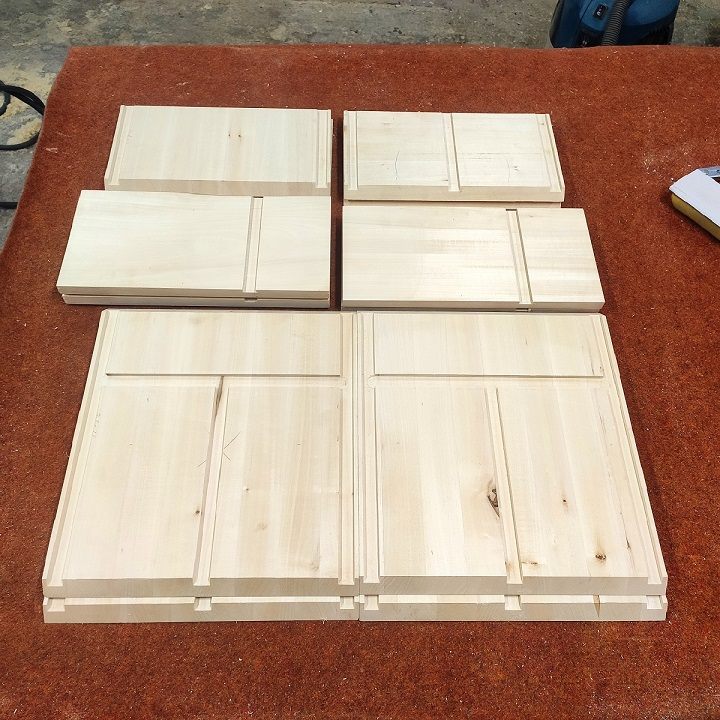

W międzyczasie rzeźbię obudowy. W mojej głowie koncepcja na obudowy zmieniała się co godzinę. Ostatecznie wybrałem "duński" design ala Dynaudio Heritage Special czy stare Contoury. Proste w formie. Dostojne. Klasyczne. Wcale nie takie proste w wykonaniu. Narzędzia z laserową precyzją - wymagane. Tolerancja 0,5mm to żadna tolerancja. Może 0,1mm byłoby... powiedzmy spoko 😉

Przed chwilą wrzuciłem pudełka do klejenia. Zabrakło mi kilka dziesiątek żeby wszystko super sie spasowało. Musiałem tu i tam trochę ponaciągać🙂 Ciekawe jak to wyjdzie 🙂 Jutro się okaże.

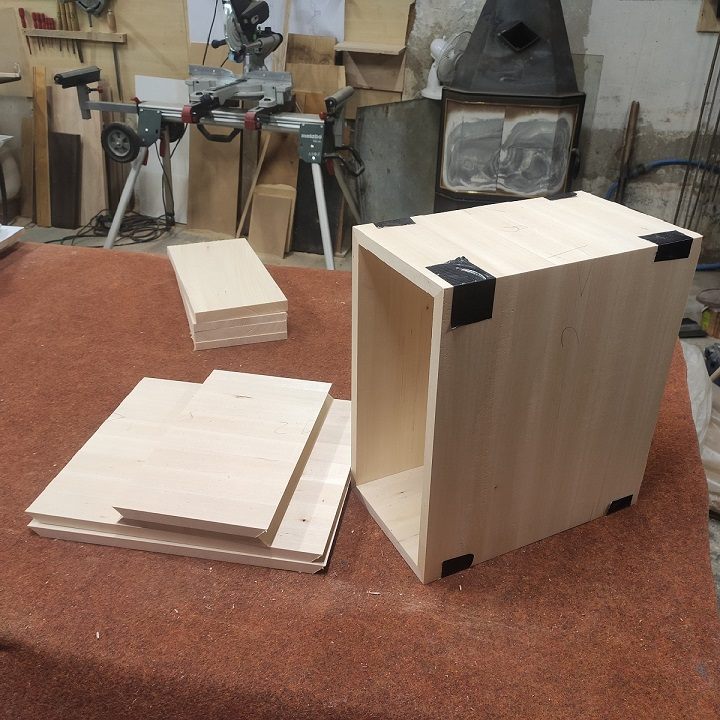

Na fotach widać na szybko ułożone ścianki boczne z górną i dolną. Fajne proporcje. Podobają mi się. Aha. Dodałem kilka cm na głębokość. Widać także wszystkie elementy przygotowane do klejenia. Co do wzmocnień wewnętrznych to wykonałem je z MDFu. Znalazłem kilka kawałków. Akurat starczyło 🙂 Otwory wyciąłem już na żywca, wyrzynarką 🙂 Stąd niezbyt estetyczny ich wygląd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Listopada 2022 przez Zdzislav

**Grzegorz7** · 17 Listopada 2022

Godzinę temu, Zdzislav napisał:

Otwory wyciąłem już na żywca, wyrzynarką 🙂 Stąd niezbyt estetyczny ich wygląd.

Burzenie symetrii to korzyści w zwalczaniu wewnętrznych rezonansów... 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

micwoj · 18 Listopada 2022

Dawno nie było czegoś na STXach. Spoko 🙂 Dobre opinie zbiera ten MSX, podobno łagodniejszy od PCXa i dobrze, bo PCX trochę po uszach tnie.

W 2way przeniósłbym jednak bas reflexy na tył. Możesz zrobić jakiś testowy front i zobaczyć jak lepiej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zdzislav · 18 Listopada 2022

10 godzin temu, micwoj napisał:

Dawno nie było czegoś na STXach. Spoko 🙂 Dobre opinie zbiera ten MSX, podobno łagodniejszy od PCXa i dobrze, bo PCX trochę po uszach tnie.

W 2way przeniósłbym jednak bas reflexy na tył. Możesz zrobić jakiś testowy front i zobaczyć jak lepiej.

Dzięki za sugestię. Obudowy mam juz gotowe. Przednie ścianki są wpuszczane we frezy ścianek okalających, wiec testowy front odpada. Chyba, że zrobię zupełnie nowe, stricte testowe budy.

Niemniej jednak cały czas zastanawiam się czy BR umieścić z przodu czy z tyłu. Choć osobiście jestem za ścianką tylną.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zdzislav · 18 Listopada 2022

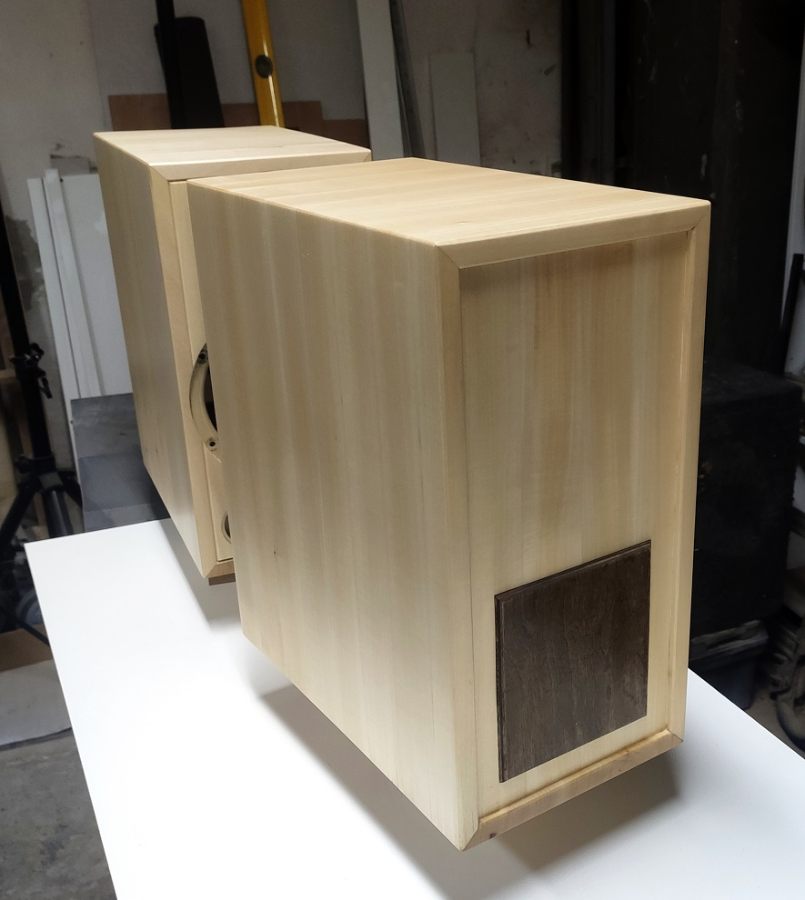

A o to, skończone na etapie szlif na surowo, obudowy z lipy 🙂 Czy pomysł okaże się lipnym - czas pokaże. W tej chwili zaskoczyła mnie waga takiego pudełka. Powiem tak, jest lekka 🙂 Jak sie obudówki sprawdzą będę musiał pomyśleć nad jakimś dociążeniem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Ape** · 18 Listopada 2022

ładne klasyczne , chociaż na zdjęciu bez głośników wygląda, że mogły być lekko niższe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Krzych 2 · 18 Listopada 2022

2 godziny temu, Zdzislav napisał:

A o to, skończone na etapie szlif na surowo, obudowy z lipy

Może sie nie znam, ale lipa stosowana jest w najtańszych gitarach klasycznych / akustycznych na wierzchnie płyty rezonansowe. Wniosek - moze się mylę- materiał nie będzie tlumił rezonansów. Materiał ulubiony przez rzeźbiarzy za łatwość obróbki, lipa jest miękka podatna na uszkodzenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Grzegorz7** · 18 Listopada 2022

Jest taka koncepcja ZG w których zakłada się nie sztywność lecz dopuszcza granie ściankami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zdzislav · 18 Listopada 2022

21 minut temu, Krzych 2 napisał:

Może sie nie znam, ale lipa stosowana jest w najtańszych gitarach klasycznych / akustycznych na wierzchnie płyty rezonansowe. Wniosek - moze się mylę- materiał nie będzie tlumił rezonansów. Materiał ulubiony przez rzeźbiarzy za łatwość obróbki, lipa jest miękka podatna na uszkodzenia.

Zgadzam się zgadzam. Też znam teorii podstawy. Zobaczymy co pokaże praktyka. Ryzyko jest, nie zaprzeczam. Ostatecznie, jeżeli podkolorowanie, które wprowadzą lipowe ścianki będą przeze mnie nieakceptowalne, pudełka wylądują w piecu 😉
Każda obudowa wprowadza jakieś podkolorowania. Każda obudowa ma swój rezonans i harmoniczne owego rezonansu. Jak wspomniałem wyżej, MDF mi nie odpowiada. Wg mnie ciekawszy efekt uzyskałem w obudowach z płyty wiórowej. Najchętniej użyłbym sklejki. Mayby next time 🙂

A to że lipa jest miękka i podatna na uszkodzenia to akurat nie problem. Toć to kolumienkę ustawia się w danym miejscu i ma stać, nie przyjmować ciosy z otoczenia 🙂

3 minuty temu, Grzegorz7 napisał:

Jest taka koncepcja ZG w których zakłada się nie sztywność lecz dopuszcza granie ściankami.

Dokładnie. Na przykład bardzo lubiane Herbatniki projektowane sa wg takiej koncepcji.

ps. ZG - zestaw głośnikowy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Listopada 2022 przez Zdzislav

**Grzegorz7** · 18 Listopada 2022

Tak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Krzych 2 · 18 Listopada 2022

33 minuty temu, Zdzislav napisał:

Ostatecznie, jeżeli podkolorowanie, które wprowadzą lipowe ścianki będą przeze mnie nieakceptowalne, pudełka wylądują w piecu 😉

A może się też wstrzelić i będzie grało. No taka możliwość też istnieje. Ja trzymam kciuki. Nie ukrywam, że ten zestaw STX też mnie kusi. Drogo nie jest.

U mojej pani - rzeźbiarki lipy nie brakuje i to takiej solidnie sezonowanej. No jakby się wstrzeliło ucieszył bym sie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Listopada 2022 przez Krzych 2

Zdzislav · 23 Listopada 2022

Paczka od STXa dotarła. Przez 6 dni roboczych nawijali cewki powietrzne 🙂
Głośniki fajnie zapakowane w kartoniki, wzmocnione sztywnymi płytkami z HDFu plus pianki czy styropiany. Za to karton zbiorczy wypełniony śmieciami, tak trochę nieprofesjonalnie, ale zadanie zostało wykonane. Głośniki dojechały całe.

Co do wykonania głośników, materiałów użytych do ich budowy, to nie ma sie do czego przyczepić. Za te cenę rewelka. W sumie to w ogóle rewelka:)

Co do praktyki. Podłączyłem głośniki pod wzmacniacz. Bez zwrotnic. Najpierw generator częstotliwości. W rezultacie wyszło, że jeden W18 gdzieś bzyczy, rezonuje. Reklamacja pomyślałem. Ale nie, przecież jestem DIY, może sam to naprawie 🙂 Po oględzinach stwierdziłem, że to nie cewka obciera. Czyli plus. W końcu winowajcą okazała się linka zasilająca. Gdzieś przy dolnym resorze złapał ją klej. Mała pierdoła, a ostro namieszała. Udało się to naprawić. Głośnik teraz gra poprawnie.

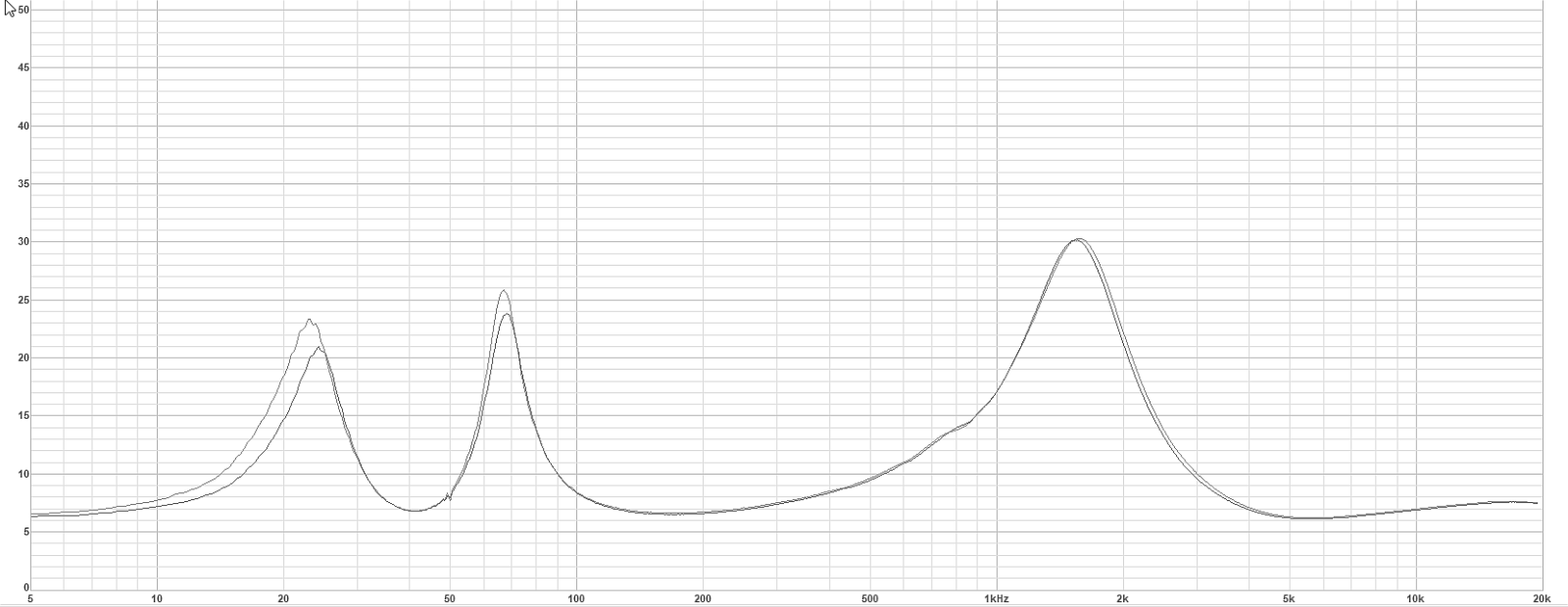

Oczywiście od razu wykonałem pomiar parametrów TS w Limpie. Jeden W18 ma fs 46hz, drugi zaś 41hz. Innymi parametrami tez się oczywiście różnią. Zobaczymy co się stanie po lekkim wygrzaniu

Sprawdziłem też głośniki na materiale muzycznym. "Samopas" bez zwrotek. Woofery zapowiadają się bardzo ciekawie. Wysokotonowce powiedzmy ok. Grają raczej delikatnie na jedno kopyto. Bardzo słabo różnicują barwy. Acz może być przyjemnie. Poskładamy, wygrzejemy, posłuchamy 🙂

Ps. Na Limpie też zmierzyłem indukcyjność cewek. Zmierzyłem polowe, nie wszystkie. I te co zmierzyłem mieściły sie w tolerancji +10%. Jakby za dużo nawinęli?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Listopada 2022 przez Zdzislav

**Grzegorz7** · 23 Listopada 2022

W wątku "Warsztat elektronika" napisałem o "wygrzewaniu" i wpływie na parametry TS przetworników.

Tu:

W dniu 23.09.2022 o 19:23, Grzegorz7 napisał:

Taka ciekawostka.

Wczoraj pomierzyłem jakieś tam nowe woofery 15 cali.

Wybrane parametry:

Qts=048

fs=33

Całą noc wygrzewałem je z amplitudą równą dopuszczalnej.

Oto pomiar w tych samych warunkach:

Qts=0,56

fs=29,48

Tu zrzut a ARTA LIMP ostatniego pomiaru:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ciekawią mnie Twoje proporcje przed-po...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zdzislav · 23 Listopada 2022

16 minut temu, Grzegorz7 napisał:

W wątku "Warsztat elektronika" napisałem o "wygrzewaniu" i wpływie na parametry TS przetworników.

Tu:

Ciekawią mnie Twoje proporcje przed-po...

Kiedys zrobilem podobny eksperyment na wooferach tez STX. Piętnasto centymetrowych. Fs wyraźnie spadł. Jednak, nastepnego dnia fs wrócił do poprzedniej wartosci. Taka ciekawostka. W sumie, moglbym zmierzyc teraz. Jak wygląda po kilku dobrych latach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Grzegorz7** · 23 Listopada 2022

Przynajmniej trochę każde odbiją. Taka właściwość zawieszenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zdzislav · 1 Grudnia 2022

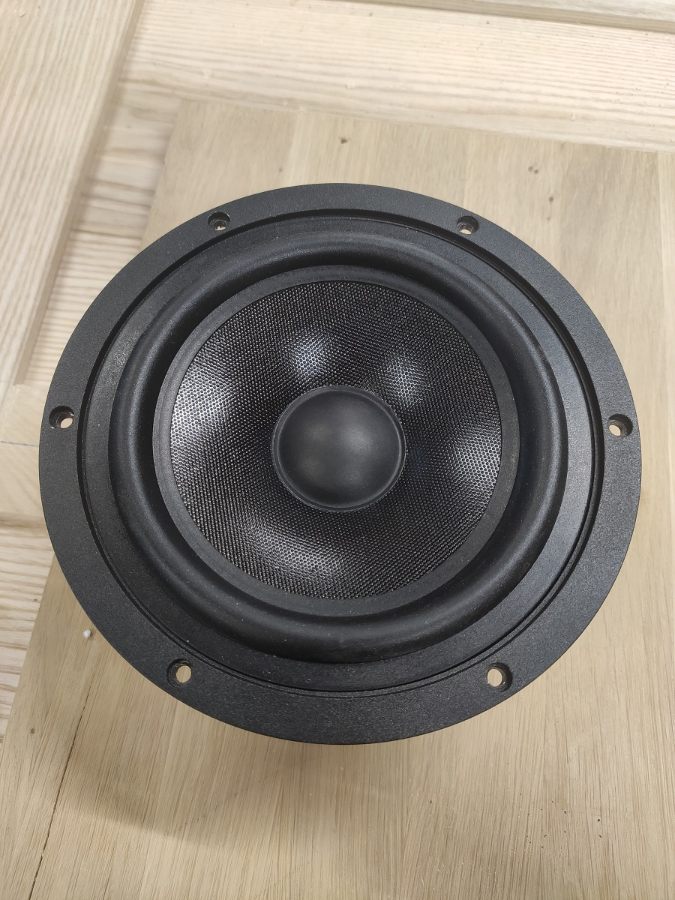

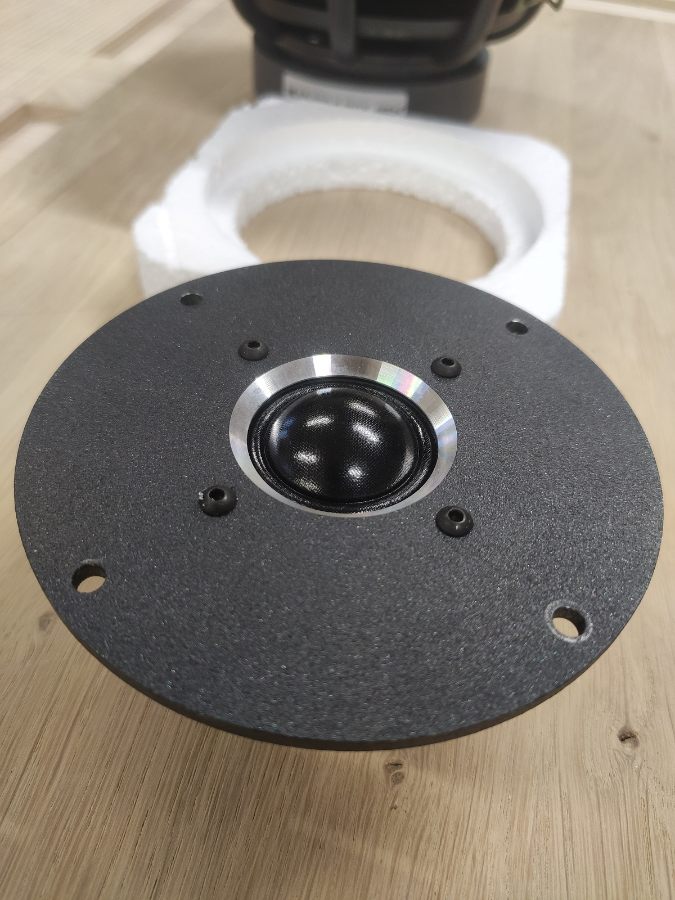

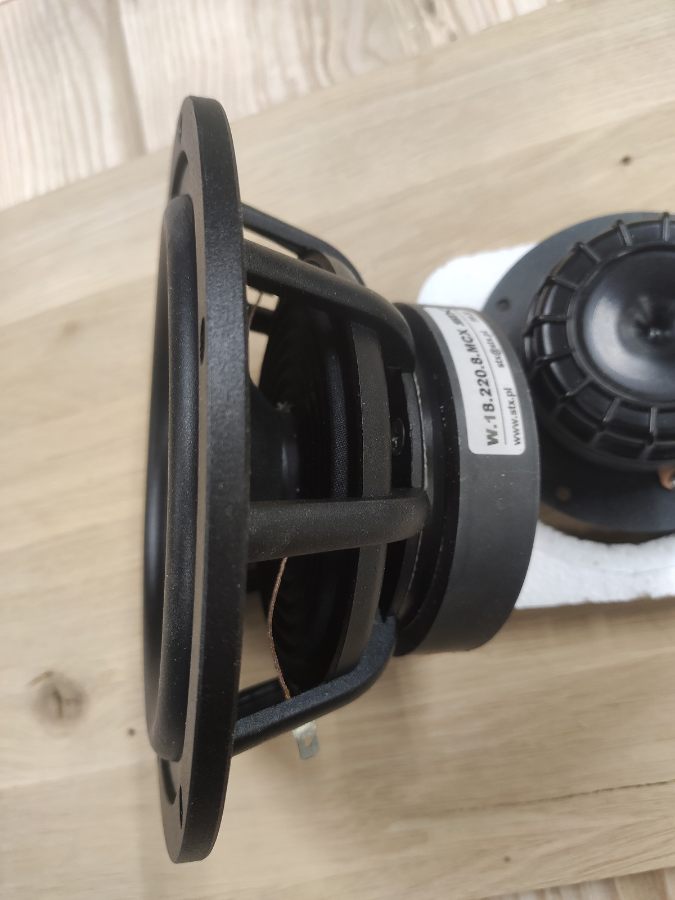

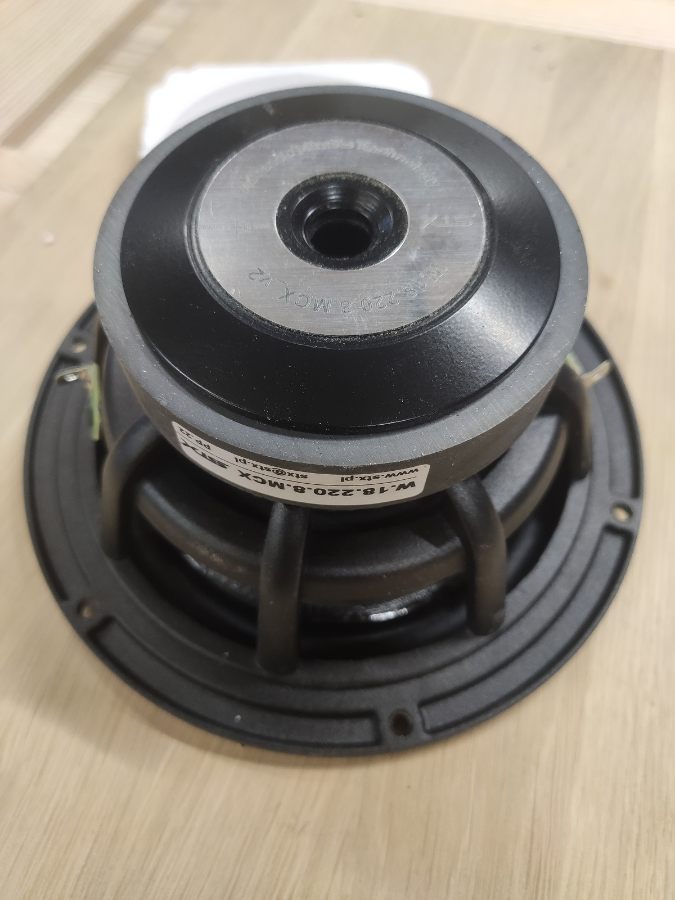

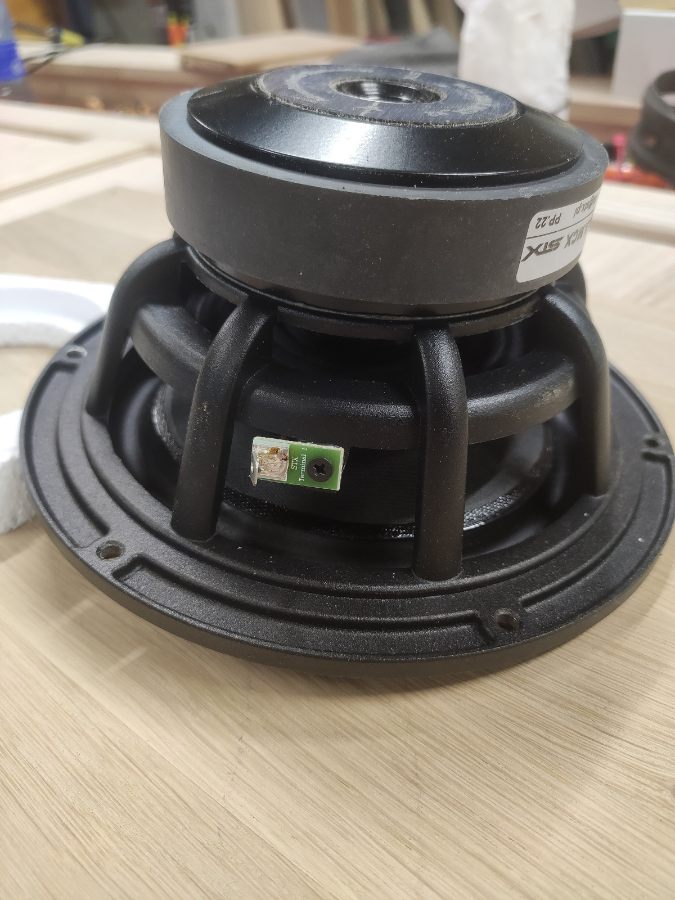

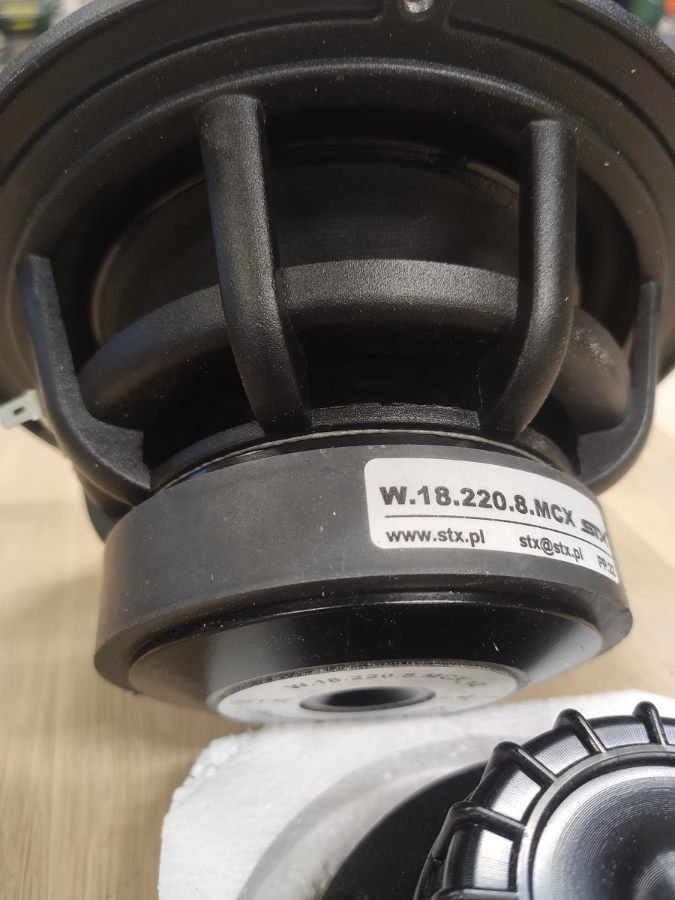

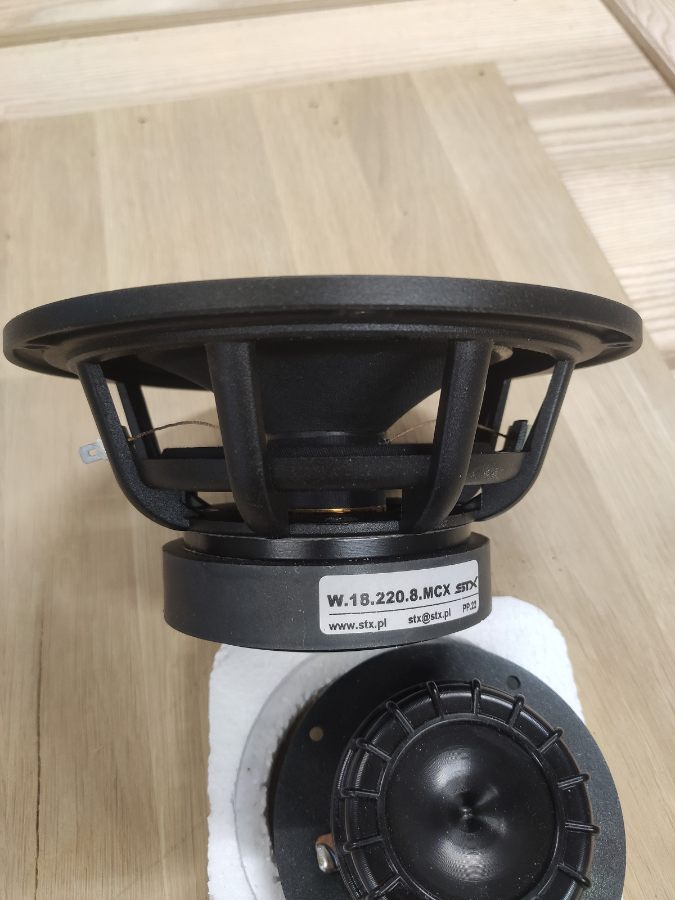

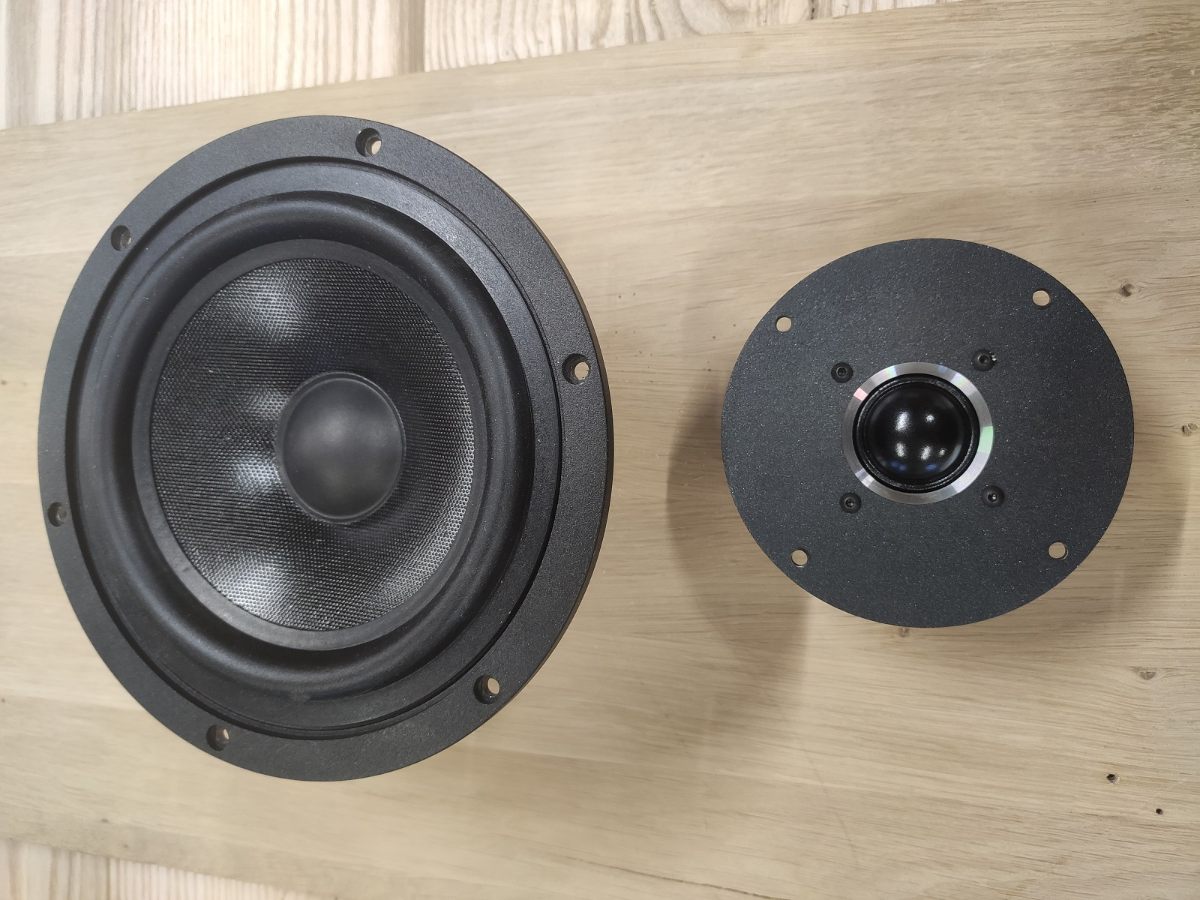

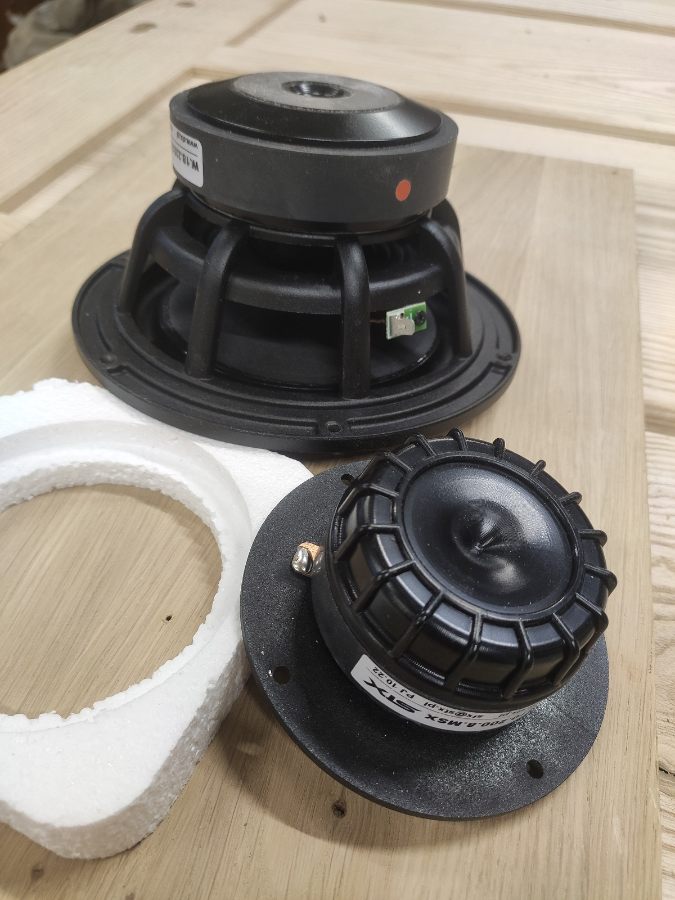

Klika fot głośników STXa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zdzislav · 1 Grudnia 2022

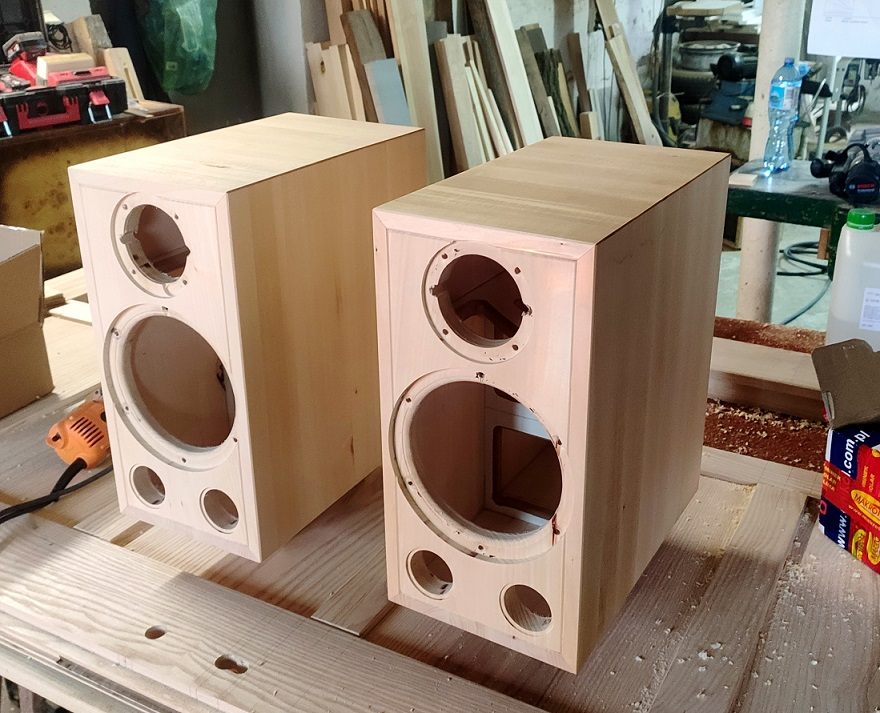

A co do projektu to już niewiele zostało do zrobienia. Budki lęgowe już pryśnięte lakierem. Zwrotnice polutowane. Zostało jeszcze To wszystko scalić do kupy i można testować 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Głośniki do obudów będą przykręcane śrubami

Tak to mniej więcej będzie się prezentować

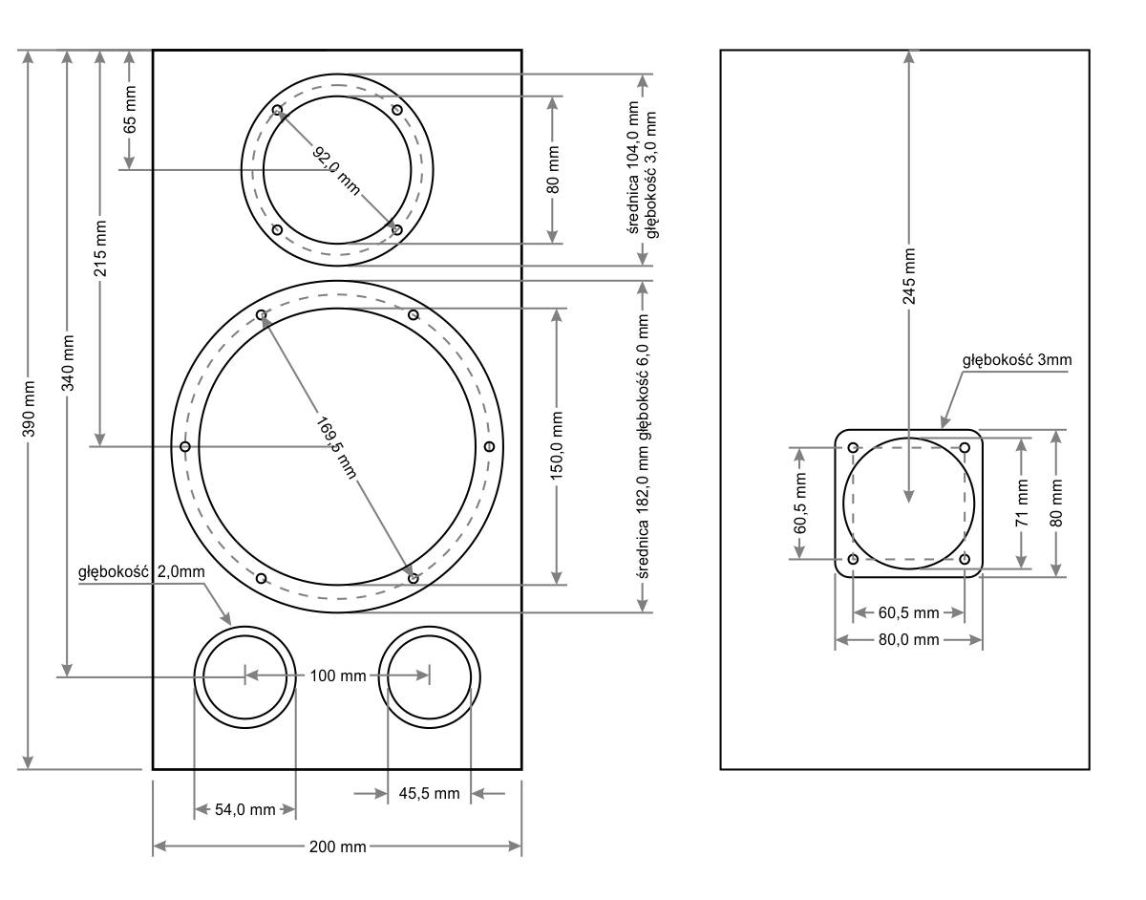

Wymiary przedniej ścianki, jak i rozmieszczenie głośników wg projektu

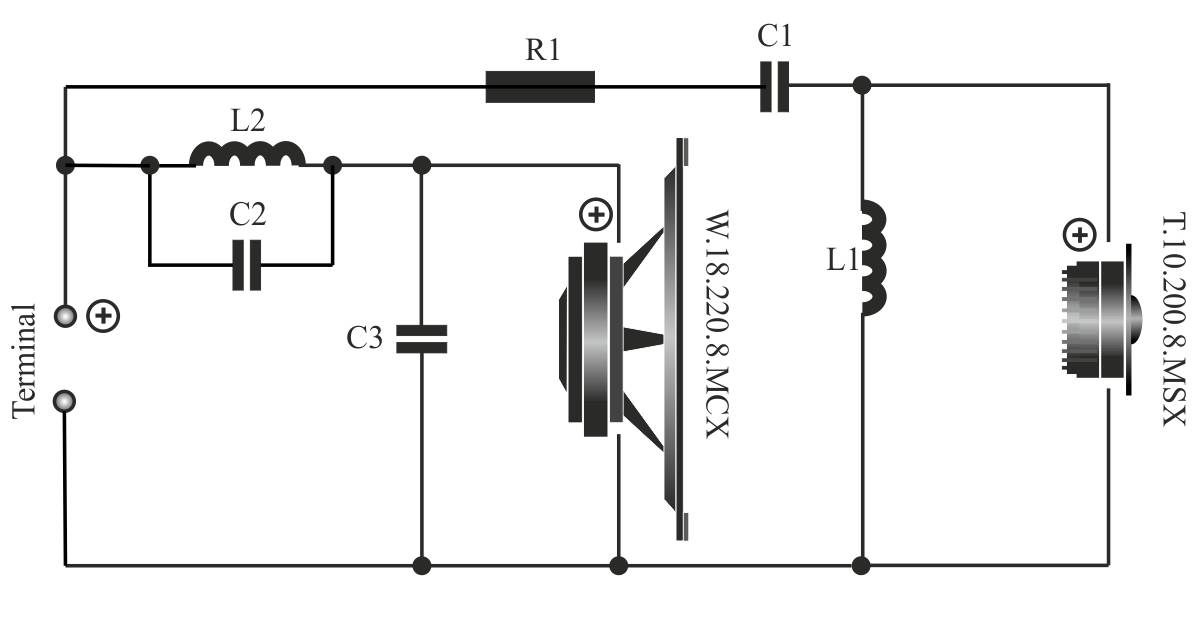

Na początek głośniki podłącze do zwrotnicy "B"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

micwoj · 1 Grudnia 2022

W dniu 18.11.2022 o 22:15, Zdzislav napisał:

pudełka wylądują w piecu 😉

No, bez takich. Chętnie przygarnę, zamian do pieca chrust podrzucę. Teraz w cenie, dobrze na tym wyjdziesz 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zdzislav · 4 Grudnia 2022

Kolumienki w wersji v1 skończone. Są w trakcie wygrzewania. Ale już mogę napisać, że grają pięknie. Serio. Jestem miło zaskoczony efektem! To co robi na mnie największe wrażenie to średnica. Wokal, piano, smyki, gitary. Bardzo dobre barwy, duża ilość informacji w okół "dźwięku podstawowego", super balans miedzy ciałem a konturami. To czego często brakuje mi w brzmieniu wielu systemów to właśnie mała ilość ciała, wypełnienia, ciężaru średnich. Jak to mawiają - jak gra trąbka to słychać więcej wiatru niż samej trąbki 😉 W przypadku STXów zabudowanych lipą tego efektu nie ma, dęciaki brzmią wręcz muskularnie 🙂 Wokale brzmią wybornie:) Świetnie różnicowane. Każde nagranie gra inaczej. To rzadka cecha, nawet u bardzo drogich zespołów głośnikowych.
Następny aspekt dźwieku zwracający uwagę to stereofonia. Jest tu już więcej niż tylko pierwszy plan. Dobre ogniskowanie.
Co do niskich tonów. Jest ich dużo. Kolumienki potrafią zejść z basem spokojnie poniżej 40hz, fajnie zamruczeć. Jednak jak na razie charakter basu odstaje od reszty. Przydałoby się więcej ataku, czytelności, zróżnicowania. Może głośniki muszą sie jeszcze wygrzewać. Możliwe, że potrzebują jakiejś spawareczki do odpowiedniego napędzenia. Przypominam, u mnie grają z lampwcem.
Wysokie posiadają minimalną dawkę szklistości. Znam podobną sygnaturę góry z innych kolumn STXa, które dość dawno temu słyszałem. Niemniej jednak dawka owej szklistości jest niewielka. Poza tym góra zapowiada się ciekawie. Kopułka wysokotonowa wydaje sie być bardzo dobrze zszyta z wooferem.
Całościowy balans tonalny oparty jest na soczystej średnicy za którą pojawia sie bas i góra. Dziś słuchałem muzyki z cztery godziny. Muzykę akustyczną odtwarzają wybornie. Ale nawet mocne granie w stylu Gojira, Dream Theater, Tool można słuchać z przyjemnością 🙂
Podsumowując. Za te piniążki.... Ło panie! Okazja. Sama przyjemność ze słuchania! 🙂

Zrobiłem szybki pomiar impedancji. Całkiem pokrywa się tym co pokazał producent. Jak sądzicie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Szymek_47295 · 22 Września 2023

No i jak tam po kilku miesiącach słuchania? Pytam bo zastanawiam się nad zbudowaniem tego zestawu. Nie wiem jednak czy wybrać wersje podłogowa czy podstawkę. Koszt budowy niewielki, pytanie jak to gra w dłuższym wymiarze czasu 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Piotrek608 · 22 Września 2023

Dokładnie w sumie fajnie to wyszło, a same głośniki stx-a wyglądają całkiem solidnie i zacnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zdzislav · 1 Października 2023

Jak wyszło? Kolumny grają powiedzmy normalnie. Nie wyróżniają sie za bardzo z tłumu. Grają jak monitory tej wielkości. Nie oszukują fizyki basem czy dynamiką. Ich największa wadą jest to, że potrzebują spawarki, żeby dźwięk nabrał skrzydeł, otworzył się. Nie nadają sie do lampy. Potrzebują mocy i rezerwy prądowej. A ich efektywność też nie jest za wysoka. Przez co za głośno nie zagrają. W sumie niskośredniotonowce całkiem szybko sie kończą.
Nie pamiętam czy juz tu pisałem. Ale mierzona charakterystyka częstotliwości jednej i drugiej zwrotnicy niewiele sie różni. Parodecybelowa różnica w dość wąskim paśmie. Ale mi najbardziej do gustu przypadła wersja z mniejszą ilością elementów. Nie pamiętam, która to była. Brzmieniowo fajniejsza

Jeszcze na koniec przyznam, że ja na materiał obudowy wybrałem lipę. Bardzo możliwe, że ma on ogromny wpływ na efekt końcowy. I możliwe, że po zastosowaniu mdf, tak jak jest w projekcie kolumienki zagrają zupełnie inaczej niż moje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**audioburak** · 2 Października 2023

Co do szklistości - może trochę za nisko podział wobec zaleceń STX'a.

Być może rozsunięcie częstotliwości albo III rząd kopułki coś by

poprawiło - sprawdzenie obu wersji to niezbyt poważna sprawa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**zapacoustics** · 5 Marca

Właśnie przyjechały - Electron 220 M DIYwersja A
Nie Znam - już dawno dawno nic na STX. Więc szukałem info w sieci co to za nowe głośniki STX produkuje jaki odzew i popularność. Trafiłem tu.

Postaram się wrzucić swoje wypociny do wątku jak już kolumny sprawdzimy / zmodyfikujemy.

Jak duża jest popularnosc tego projektu kto ma / miał / zamierza mieć 🙂 ręka do góry

taki post zaczepny aby nie zapomnieć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Marca przez zapacoustics

**zapacoustics** · 11 Marca

Ok obiecałem.
"Produkt" DIY zbudowany na "all" częściach z STX. Strojony nieco wyzej niż w projekcie.
W.18.220.8.MCX V2 z niepoklekaną membraną - nie wiem czy były różne wersje ale mam wrażenie że niektóre zdjęcia w sieci pokazują membrany powlekane jak w W.18.200.8.MCX

Szykujemy się do modyfikacji tych kolumn - jeszcze nie wiemy w którym kierunku będą zmiany.
Pomiary tego co powstało na bazie projektu DIY udostepnionego przez producenta.

Całość w Polu średnim P i L

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

moduł impedancji P i L

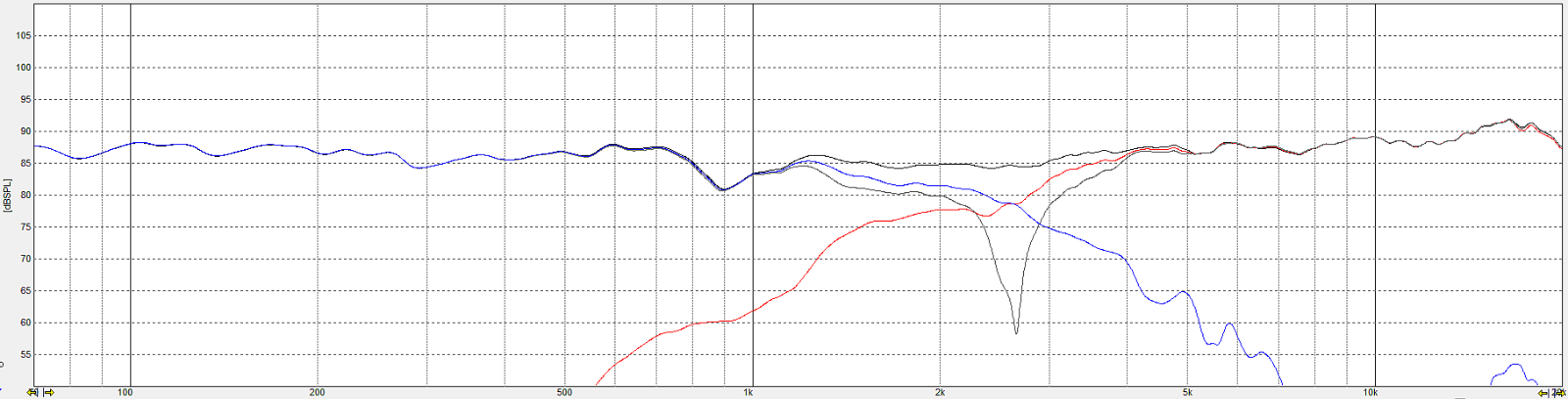

filtracja zmierzona w polu średnim bramka 16ms wygładzanie 1/48.
Zmierzona na osi mniej więcej między głośnikami - Na tej osi było pełne zgranie fazowe.

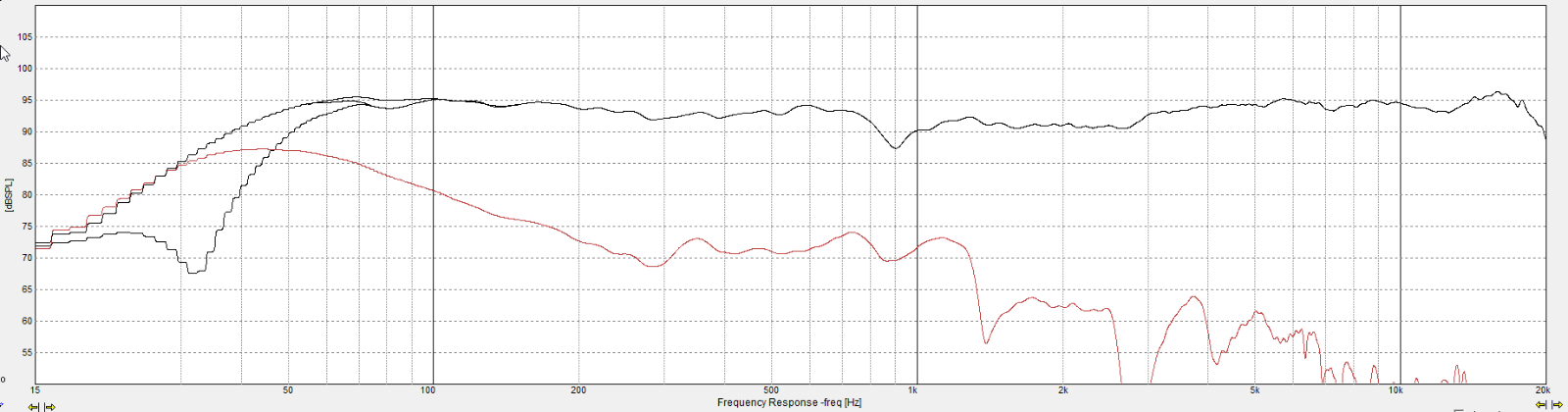

Pasmo i odpowiedź tunelu
3 pomiary tunel w polu bliskim, pasmo z zaznaczonym rezonansem w polu średnim, suma w polu swobodnym. Niełączone/ nałożone / normalizowane dla zgodnej skali.

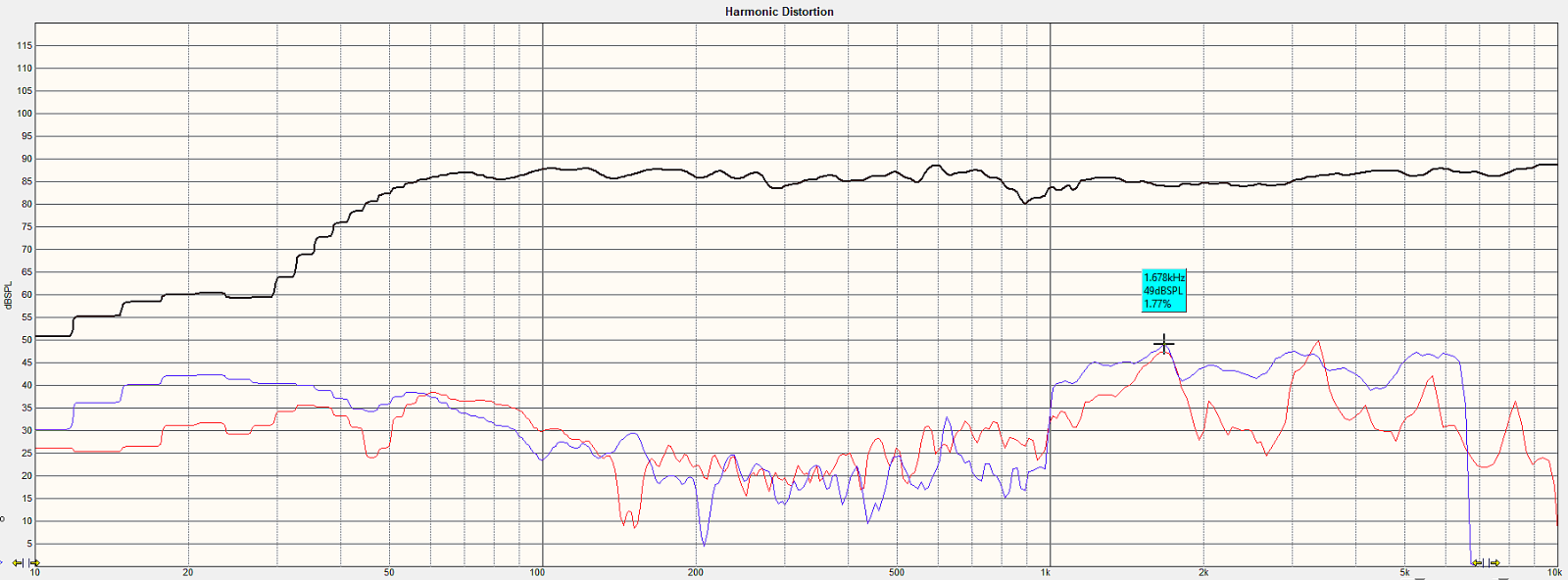

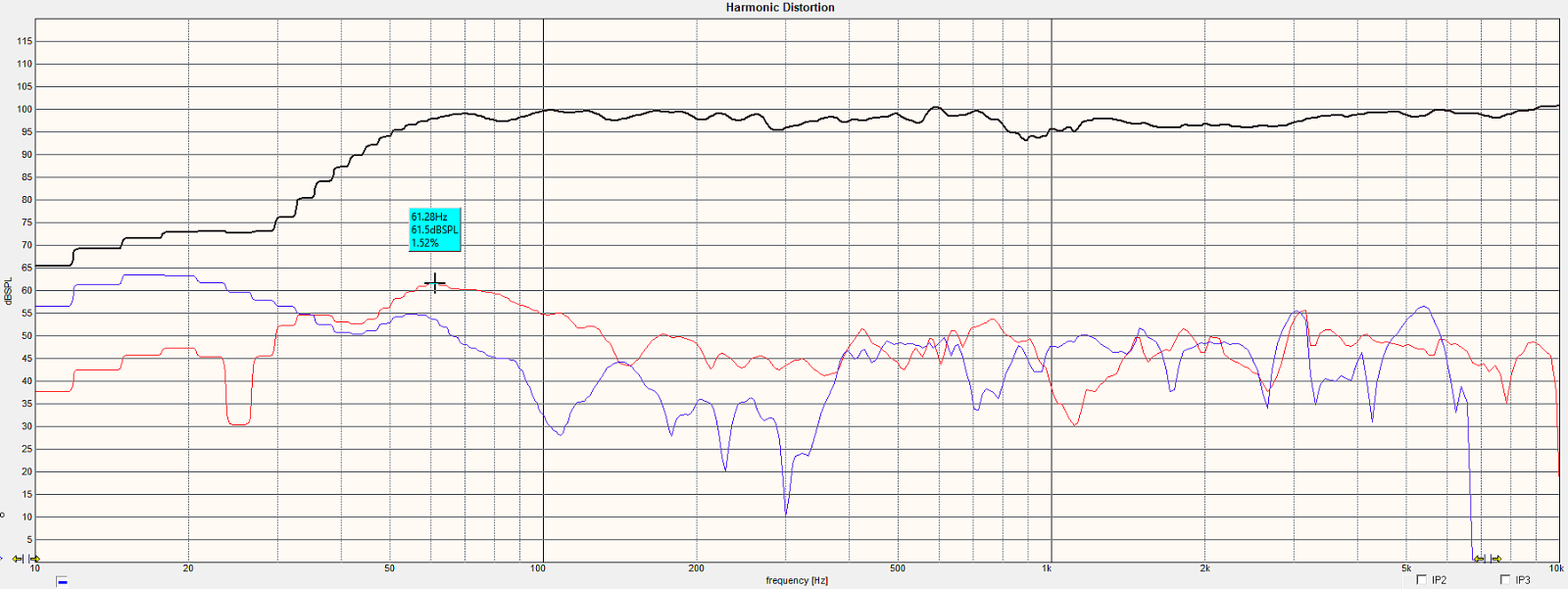

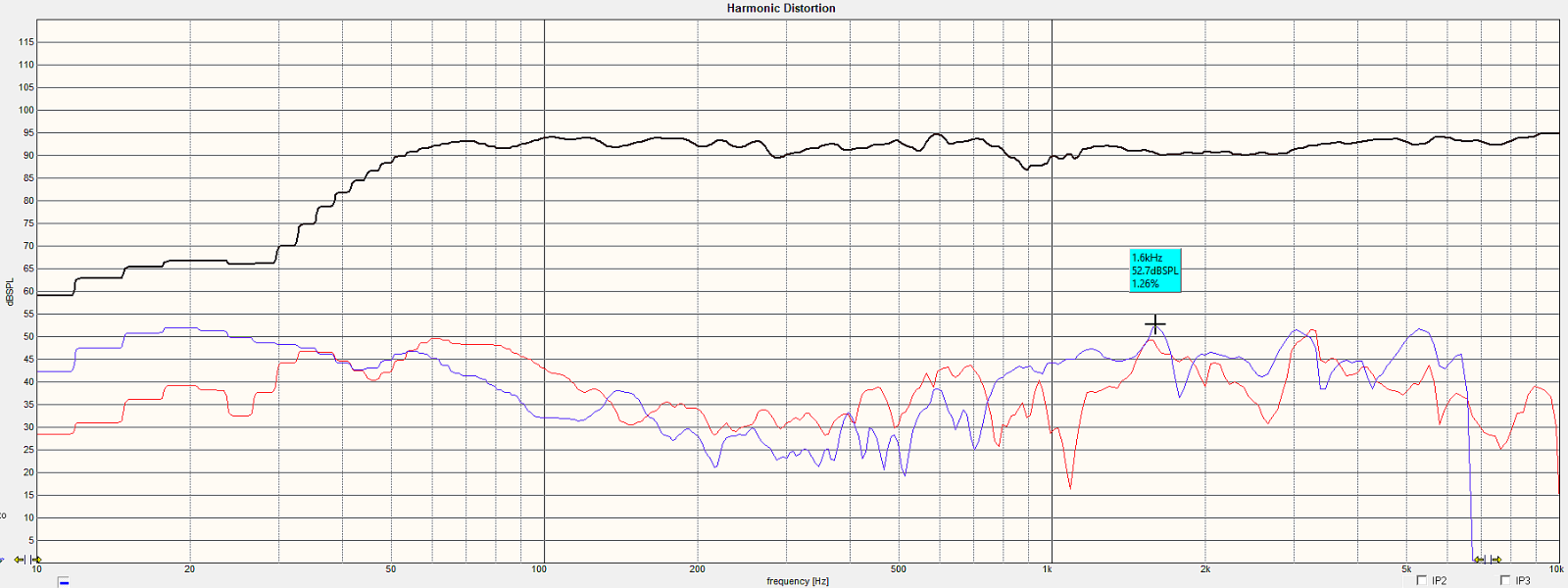

Harmoniczne: czerwona 2, niebieska 3 - pomiar silnie zależny od mocy podanej więc głównie należy zwrócić uwagę na te zależność. Pomiar bez wygładzania jest nieczytelny ja z reguły stosuje 1/24 - 1/48 w zależności od potrzeby. Moc podana narastająco.

Wodospady CSD - pomiar silnie zależny od bramkowania i skali w jakiej go oglądamy !! - wynik pomiaru jest nie zmienny w odniesieniu do mocy podanej

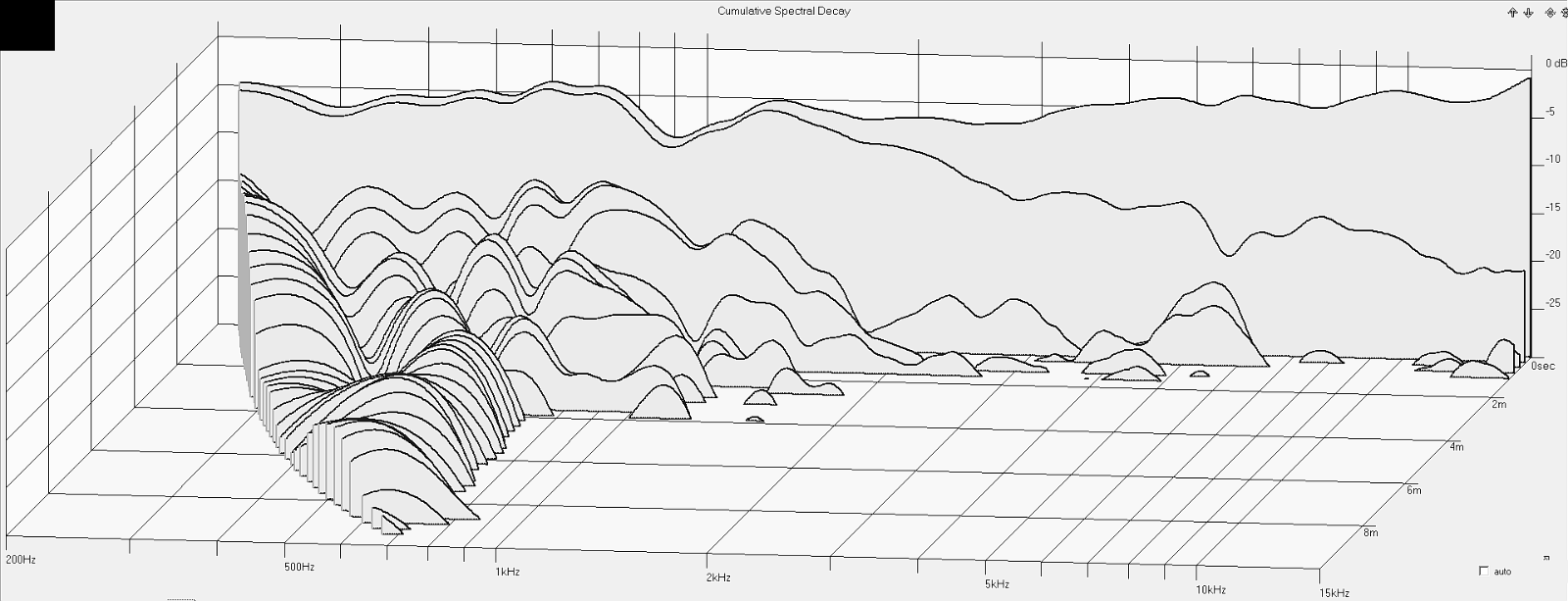

Skala 10 bramka 8

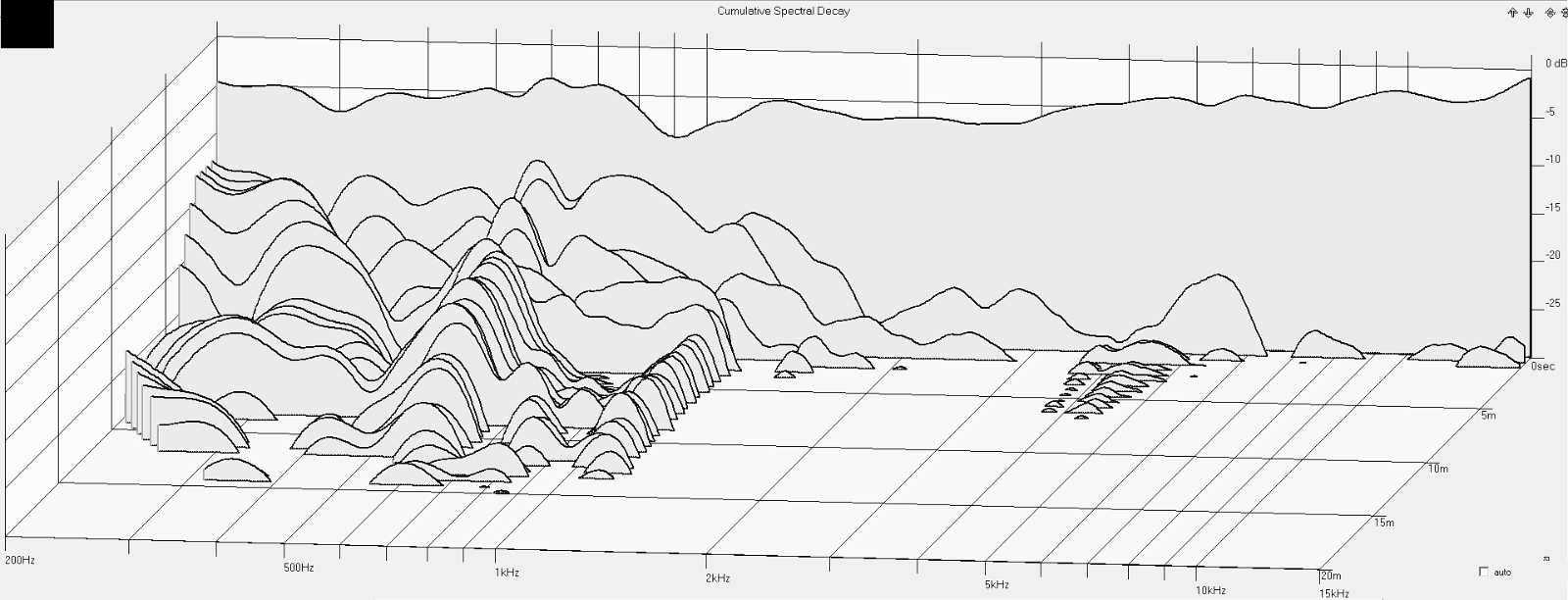

Skala 20 bramka 16

I na koniec gratis pracownia Radzi na naszej stronie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

do następnego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość
