Wariacje sprzętu bazującego na Accu

[ksiezyc]

Przyszły PCB. wyglądają super ! @protagoras Wielkie dzięki za ogarnięcie tematu.

Można prosić o BOM do E450?

[protagoras]

Płytki już powoli docierają, w PW porozsyłam wszystko 🙂

Płytki 7100 i e450 są zgodne z serwisówkami.

Mała prośba, gdzieś przy pakowaniu ktoś mógł dostać nadprogramowy zestaw PCB do e450. Bardzo proszę o wiadomość jakby ktoś znalazł, będę bardzo wdzięczny 🙂

[wintage]

A czy ten jeden komplet do P7100 jest jeszcze dostępny?

[micha7n]

Może dobrym pomysłem byłoby zrobić jaką listę elementów do np. TME ?
a osobno tranzystory wziąć grupowo tak to było założone na początku.
pytanie czy wszystko kupimy w Mouserze ? Tzn mówię o krzemie …diody zenera będą tam dostępne ..wiem że kiedyś był z tym problem.

[adik82]

5 godzin temu, micha7n napisał:

diody zenera

Diody można zastosować zamienniki, większość tranzystorów także i są to elementy niemal powszechnie dostępne.

[kolmen]

W dniu 31.03.2024 o 14:35, protagoras napisał:

Płytki już powoli docierają, w PW porozsyłam wszystko 🙂

Płytki 7100 i e450 są zgodne z serwisówkami.

Mała prośba, gdzieś przy pakowaniu ktoś mógł dostać nadprogramowy zestaw PCB do e450. Bardzo proszę o wiadomość jakby ktoś znalazł, będę bardzo wdzięczny 🙂

Zgadnij komu wysłałeś ? 😁

[Tomek 1685]

Chciałem się zapytać, czy realizacja projektów zakłada wykonanie płytek zabezpieczenia i wyjściowej, czy trzeba sobie kombinować coś na własną rękę? A może jest dostępne "coś" gotowego?

Druga sprawa to, zastanawiam się, czy w clone P7100 ma sens rozdzielenie zasilania dla stopnia mocy. Myślę tutaj o czymś podobnym do tego, jak zrealizowane jest to we wzmacniaczach np Brystona. Czy ktoś próbował takiego rozwiązania we wcześniej budowanych klonach?

[MMCT]

Dołączam się do podziękowań za PCB. Wyszły super.

A przy okazji - kupował ktoś ostatnio na KASHINOKI ? Da się kupić do Polski przez ich sklep ?

Jakieś wskazówki ? Z góry dziękuje.

[mariusz.o]

Również otrzymałem przesyłkę. PCB i zwory są świetne.

Dziękuję bardzo!

Oprócz tranzystorów do stopnia końcowego, chętny jestem na resztę krzemu do P7100.....

[adik82]

Godzinę temu, Tomek 1685 napisał:

czy realizacja projektów zakłada wykonanie płytek zabezpieczenia

Zabezpieczenia jak i softstart robi kolega Taz.

Zabezpieczenia będą pełne, tzn dc, zwarciowe, temperatura. Elementami wykonawczymi są fety dużej mocy o bardzo małej rezystancji przewodzenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

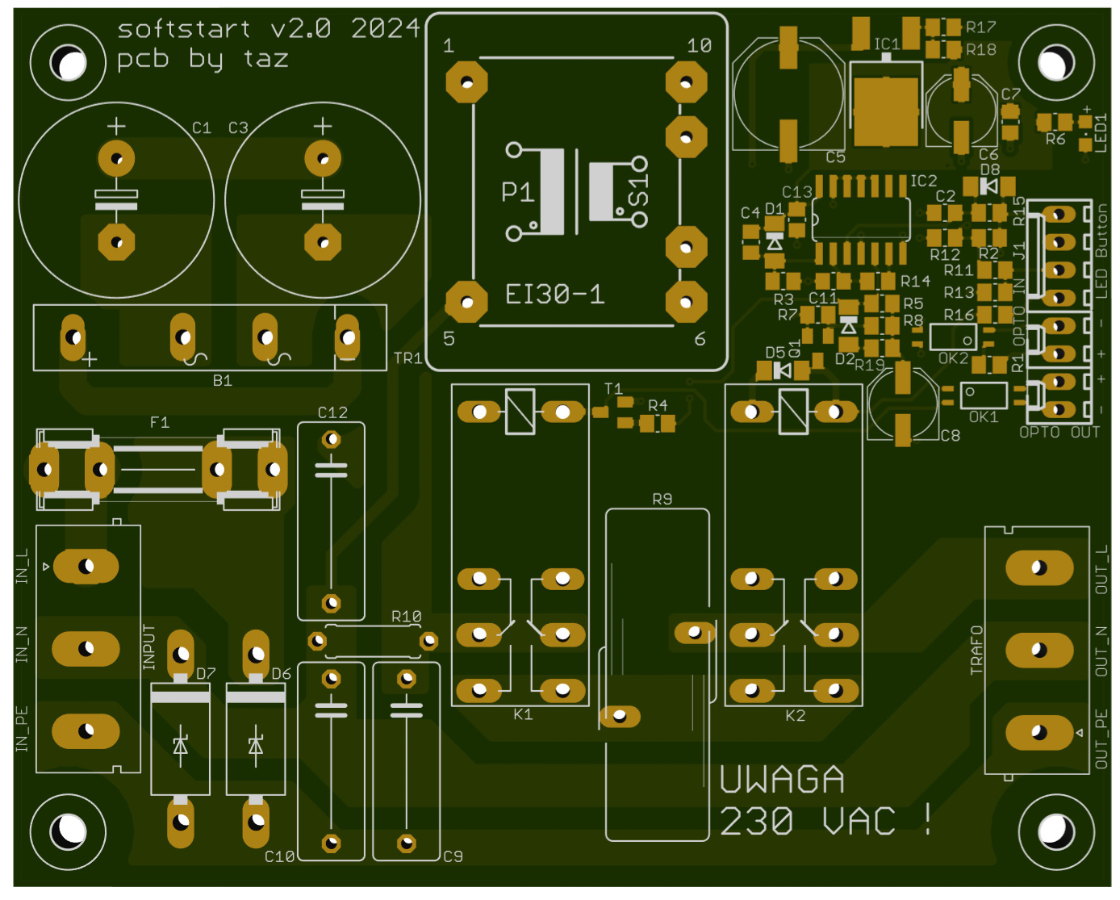

Softstart na przekaźnikach, termistorze mocy, przycisk wandaloodporny kolorowy, dc blokcker, własne zasilanie.

Jeżeli projekty będą już w pełni gotowe dam znać i podam koszty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

Płytki doszły, kolor wymiata🙂, dziękuję, pozdrawiam, Bogdan

[protagoras]

Dzień Dobry,

Widzę, że każdy już odebrał płytki 🙂
Dokumentację przesłałem na PW, w razie jakichkolwiek pytań jestem do dyspozycji.

Powoli można zabierać się za tranzystory.
Końcowe, jak zbiorę siły, ogłoszę. Tranzystory do kompensacji wysłałem zapytanie do kolegi, bo zamawiał lata temu oryginały. 1507 i 3902 można zamienić TTA004 i TTC004 - dla chętnych lub z Japonii ściągać wszystko.

Dalsze infor wkrótce.

PS. Został jeszcze jeden komplet e450 i p7100.

Edytowane 3 Kwietnia 2024 przez protagoras

[Tomek 1685]

Zastanawiam się czy nie warto byłoby zrealizować P7100 z użyciem tego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Rozwiązanie eleganckie, ale czy w przypadku P7100 ma to sens (dublowanie zasilacza a nawet wersja z podwójnym mostkiem)?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kasper_2]

Mnie marzy się całkowite pozbycie się stukających przekaźników i zbudowanie softstartu na tranzystorach :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tylko czy taki układ będzie niezawodny i przetrwa wyładowania wysokiego napięcia w sieci ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[methan]

14 godzin temu, protagoras napisał:

. Został jeszcze jeden komplet e450 i p7100.

Wezmę komplet płytek do 7100

[methan]

9 godzin temu, methan napisał:

Wezmę komplet płytek do 7100

Jednak odpuszczam, nie udźwignę go finansowo.

[slawekwp]

Zamarł temat - wszyscy studiują 🙂 Płytki ładne. PCB 7100 Power oznaczenia tranzystorów w odbiciu lustrzanym Q1-Q50. Elektrycznie bez znaczenia. Widzę zmianę stabilizacji +-18V.  Ktoś coś widzi jeszcze?

[protagoras]

Tak, zmieniona jest stabilizacja na regulowane 317 i 337.
Czas wrócić do tematu tranzystorów, elementów. Przydaliby się ochotnicy. 🙂

[Tomek 1685]

Czy ta cisza w wątku oznacza brak zainteresowania w kwestii robienia wspólnych zakupów i akcja odwołana? Ja w każdym razie byłbym chętny na tranzystory.

[protagoras]

1 minutę temu, Tomek 1685 napisał:

Czy ta cisza w wątku oznacza brak zainteresowania w kwestii robienia wspólnych zakupów i akcja odwołana? Ja w każdym razie byłbym chętny na tranzystory.

Jedną osobę mam już do pomocy chętną, jeszcze jedna by się przydała.

Myślę, że w przyszłym tygodniu poukładamy do "kupy" temat i jak przyjdą konkrety, to ludzie się odezwą. 🙂

[grip]

Jestem za.

[baxteros]

Grzesiek rozmawilismy, jestem do dyspozycji.

[adik82]

Coś cicho w temacie😉

Pany, zabezpieczenia są gotowe i opisane w

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  wątku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Z przyczyn niezależnych ode mnie sprzedam komplet do E450 z tego wątku

250zł wysyłka free

[protagoras]

Końcówka ruszyła :)
Teraz czas na pomiary, a jak nie wybuchnie, to odsłuchy
Kilka zmian na PCB i będzie można kontynuować pracę :)



// dwie osoby zgłosiły się do zorganizowania kitów elementów, także jak ustalimy co i jak, będzie więcej info :)

[protagoras]

Wzmacniacz nie wybuchł, a nawet zagrał i moc zmierzyłem wyjściową.
Aktualnie zasilacz jest kiepski i potrzebuję docelowego transformatora, jednak udało się uzyskać 150W przy obciążeniu 4R oraz 90W przy obciążeniu 8R. Radiator z rezystorami ładnie się zagrzał. 😄

Teraz muszę wdrożyć kilka poprawek do PCB i będę mógł zamawiać kolejną partię testową. 🙂

//7100 i 450

Co do samych kitów, to namierzyłem źródło na część krzemu. Same elementy bierne to nie problem. 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Maja 2024 przez protagoras

[thomas_XLR]

Witam wszystkich.

Z przyjemnością staje do szeregu i dopisuję się do listy przyszłych uzytkowników ( płytki do P7100 pozyskane od autora wątku) :



Listę zamykam ze stanem:

1. freedi 1x komplet p7100 + tranzystory mocy p7100

2. morpheus 1x komplet p7100, 1x komplet e450

3. micha7n - 1x komplet PCB E450 + 1x tranzystory E450

4. darek549- 1x komplet P-7100, 1x komplet E-450 - 40 par 2SC5200N/2SA1943N - o ile zamawiać będziemy w marcu lub później. Na luty mam już zarezerwowany budżet na takie okazje.

5. mariusz.o 3x komplet p7100  + 2x tranzystory mocy p7100

6. methan - 1x komplet E450 + 2x tranzystory mocy E450 + komplet tranzystorów do P7100

7. kramyeu (jeśli istnieje możliwość) - 6x para komplementarna 2SC5200N/2SA1943N (do innego projektu)

8. grze_sio  - 1 szt PCB wejściowa

9. Tomek 1685-  1x komplet p7100 + tranzystory mocy p7100

10. Rych20 - 1x komplet PCB E450 + 1x tranzystory E450

11. baxteros - 1 x komplet nowy projekt na 6 parach + tranzystory

12. zigi - 1x PCB wejściowa + 2x tranzystory mocy p7100

14. A66 (jeśli istnieje możliwość) - 8x para komplementarna 2SC5200N/2SA1943N (do innego projektu).

15. VM - 1x komplet płytek nowego wzmacniacza na 6 parach + tranzystory, 1x PCB preamp + tranzystory

16. kram (jeśli istnieje możliwość) - 8x para komplementarna 2SC5200N/2SA1943N (do innego projektu)

17.  woldo4 Jeśli można 6 par tranzystorów 2SC/2SA

18. MMCT - P7100- 1x komplet PCB, E450 - 2x komplet PCB

19.  jamess8 - P7100 - 1x komplet PCB + tranzystory mocy p7100

20. kolmen 2 x komplet PCB E 450 + 2 x komplet PCB P7100

21. deeamon 2 x komplet P-7100

22. grip 1x komplet p7100 + tranzystory mocy p7100 + płytka wejściowa

23. kw 1x komplet PCB E450 + 1x tranzystory E450

24. Ksiezyc 1x komplet PCB E450 + 1x tranzystory E450

25.  thomas_XLR , 1 kpl płytek P7100 + tranzystory i ewentualne pozostałe komponenty.



Pozdrawiam

Thomas_XLR

[thomas_XLR]

Z mojej strony przesyłam alternatywę dla fransformatorów Poltrafo -  ........ transformatory z firmy "BADEL"  ...... Też ze Świdnicy . Kolega "gavron04" kiedyś robił dla nich porównanie na forum.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

polecam toroidy TALEMA z TME

[thomas_XLR]

Wysłałem zapytanie do Japoni ( nie do Kashinoki ) odnośnie tranzystorów 2SC5200 / 2SA1943 bo takie zakładam , że będą potrzebne do P7100. Poprawcie mnie jeśli się mylę.

Ciekawe jaką cenę poda mi za oryginały  🙂

Edytowane 13 Maja 2024 przez thomas_XLR
