Aleph5 - końcowe uwagi - proszę o pomoc

[pdyn]

Mam problem z przylutowaniem czegoś do wyprowadzeń mostków prostowniczych (Vishay)

Papier ścierny, później przeczyścić np. jakimś spirytusem (choć niekoniecznie bo tam raczej tłuszczu nie będzie), kalafonia/topnik, powyższyć temp lutowania ponad 300 stopni no i cyna

... lub jak wyżej pilnik :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron18]

Panie Krzyśku jeszcze jedno dla poprawy niech pan kondensatory za cewką zbocznikuje równolegle kondensatorem Low ESR 2200mikro/50V Panasonic FC.



Przyjacielu zelo7 a jednak długo nie czekałem na kogoś kto sie zinteresuje i całość została sprzedana.

Jak wiesz w życiu nie ocenia się książki po okładce i nie wróży się z fusów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

.. i całość została sprzedana.



..i na czym ty teraz będziesz słuchał ? Z czym będziesz prównywał swoje nowe konstrukcje ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

Wiem, wiem .... na końcu toru będą kondki 4,7uF.



Ekrany cewek to krążki ze stali nierdzewnej do wycinania małych naleśników czy innych wypieków.

Nie żartuję - 15 zł. / szt.



Cieszę się, że Koledze Elektron 18 udało się szyko A3 !

Na czym będzie słuchał ?

Mogę dać mu moją obecną A5, gra boska tylko odprowadzanie ciepła trzeba poprawić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron18]

Panie Krzyśku nie zapomniałem,że są jeszcze 4,7mikro ,ale do nich pan jeszcze dołoży 2200mikro/50V Low ESR Panasonic FC.

Ostrożnie proszę się obchodzić z zamocowaniem cewek tak,aby nie przebić izolacji między zwojami(wpadnie pan na jakiś pomysł,jest kawałek gumy u pana i gitara,) nie ma w tym przypadku znaczenia jak będzie zainstalowana cewka ważne ,aby było symetrycznie między kanałami.

Połączenia wykonaj jakąś skrętką(1,5mm2 lub więcej jak się da z nich zrobić skrętkę) między kondkami a cewką.



Mam jeszcze wzmacniacz na LM3886T.

Z nowymi konstrukcjami będzie kiepsko ,ponieważ niedawno sprzedałem oscyloskop a na nowe projekty brak kasy.Co tam dużo mówić brakowało nawet na dokończenie ALEPHA L 1.2 a opłaty trzeba robić nie inaczej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

2200mikro/50V Low ESR Panasonic FC - czyli dokupić jeszcze elektrolity ?

Gdzie dostanę ?



OK! Już znalazłem Panasie.

Dać je równolegle na końcu zasilacza z tymi 4,7uF ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Bardzo ładne wykonanie oby tak dalej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

Dalej .......... to ............................. będzie już tylko lepiej ....................... (hi,hi,hi)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

daj zdjęcia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

.... nic dalej nie zrobiłem.

Zawodowo zawalony robotą jestem (nawet w weekend)

i nawet nie czasu prze wzmacniaczu podłubać ... jak dłubnę, to zawsze wrzucę foty

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Jak tam nowe trafa HIB ,testowałeś?



Wyglądają zajebiście.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

Trafa SUPER!

Jestem Ci bardzo wdzięczny za podanie namiarów na p. Wojciecha !

Wielkie dzięki!

Myślę, że będą równie dobrze zachowywały się w nowym A5 jak wyglądają !

Test był jedynie podczas formowania małych kondensatorów.



Gdzieś wyczytałem, że dobrze jest zbocznikować diodę Zenera D1 kondensatorem 2,2uF ?

(fotka)



Zabieg ten poprawia podobno jakość wysokich i średnich (?).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron18]

Tak daj równolegle do diody Zenera kondensator MKT 1mikro/63V.Dioda Zenera 9,1 V ma dość niską rezystancję dynamiczną(zmiana napięcia diody Zenera pod wpływem zmian prądu płynącego przez nią w wyniku tętnień zasilania podczas wysterowania wzmacniacza),więc aby zredukować zakłócenia na diodzie Zenera na wysokich 1mikro się przyda.Aby to zrobić na niskich trzeba zastosować pojemności ,rzędu tysiąca mikro a to powoduje stuk w głośniku,więc chociaż warto te 1 mikro.Alternatywą dla tych tysięcy mikro jest źródło prądowe o wydajności prądowej zbliżonej do prądu płynącego przez diodę Zenera 9,1V w A5.



Wiem,że to nie pana przykładowe zdjęcie.

(Odnośnie Zdjęcia ,które wrzucił pan ) Aleph na zdjęciu ma połączenia tranzystorów IRFP240 KABELKAMI,nigdy niech nikt tego nie naśladuje,jeszcze rezystory bramkowe tak daleko,strasznie narażone na zakłócenia.



Nawet najbardziej stabilne napięcie panujące na diodzie i tak nie wniesie dużej poprawy parametrów źródła prądowego(z tym źródłem jest związana dioda Zenera 9,1V),ponieważ rezystancja dynamiczna źródła prądowego opartego na IRF9610 jest niska(w tym przypadku to źle),zatem wraz ze zmianmi napięcia zasilania(tętnienia zasilania,wysterowanie wzmacniacza) prąd tego źródła będzie się zmieniał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Ja proponuje ci dać bocznik z tantala 1-2uF ,tylko z suchym elektrolitem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron18]

Czy pan ma parowane diody Zenera 9,1V dla źródła prądowego na IRF9610 ?(ewentualne różnice dc offset,przy równych innych czynników odpowiedzialnych za dc offset)

Czy również sparowano MPSA18(ewentualne różnice biasu)?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

To co na zdjęciu to prawdziwy dramat ,to nie ma prawa dobrze grać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

MPSA18 sparowane :-)



Ale diody Zenera nie :-(

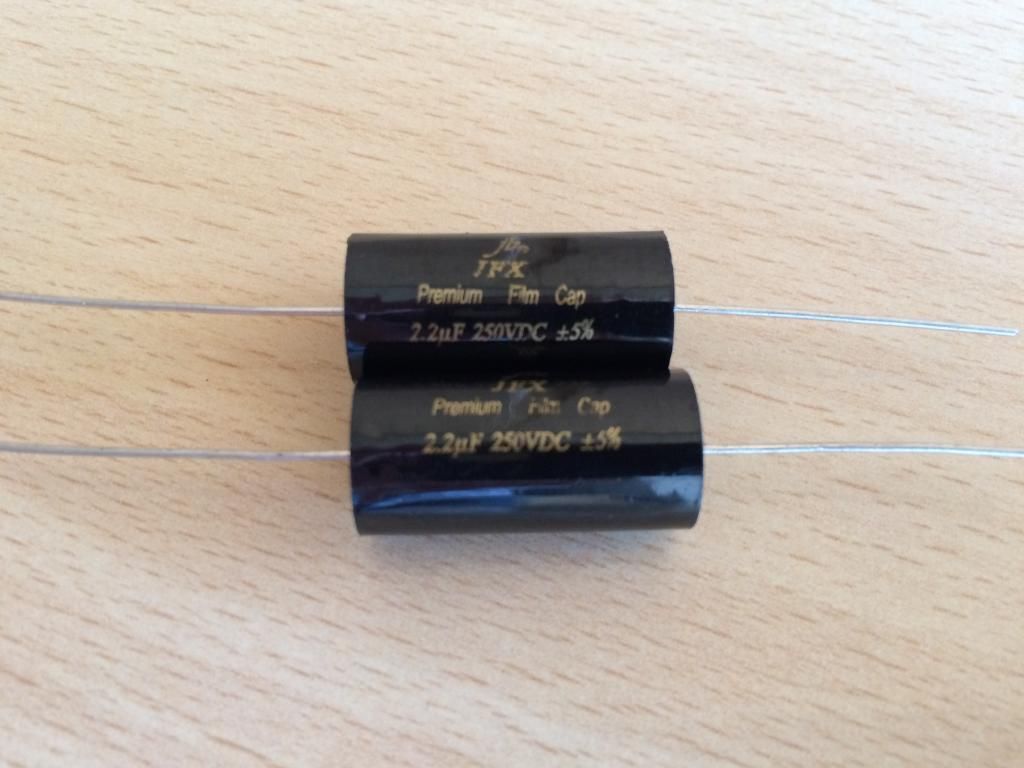

Do zbocznikowania D1 kupiłem takie coś (fotka).

Pojemność 2,2uF będzie za duża ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron18]

Panie Krzyśku da pan zwykłą WIME tak jak na fotce,żaden z parametrów różniących te kondki w tym zastosowaniu nie ma kluczowego znaczenia(w odróżnieniu do zastosowań sygnałowych).Pana kondki ze względu na rozmiar raczej będą łapać zakłócenia.Szczerze niech pan zakupi WIMY,są mniejsze.



Prosty przyrząd do parowania diod Zenera



Zasilacz do przystawki



Wygląd LM-a do montażu



2,2 mikro może być jak pan czuje chęć zastosowania zakupionych kondensatorów.



Prąd testowania do diod Zenera wynosi ok.2,5mA taki jak płynący przez diodę podczas pracy wzmacniacza A5.Po przylutowaniu proszę odczekać do pewnego pomiaru jakieś 30s zanim dioda ustabilizuje swoje napięcie po zmianie związanej z temperaturą.Szukamy dwóch zbliżonych do siebie z zakresu ok. 9,1V ,raczej będą niższe napięcia ze względu na mały prąd pracy diody Zenera.Jeśli pan będzie pracował na pełnym biasie A5 to lepiej wybrać te o wyższym napięciu podczas pomiaru(np. zamiast 9,1V wybrać 9,16V)



Da to mniejszy DC offset.

Diody mogą być 9,1V 0,4W ze względu na małe moce tracone na nich.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

Dokonałem pomiarów napięć na diodach Zenera.

Oczywiście napięcie an bateryjkach cały czas spadało. Oto wyniki:

Diody 1,4W:

Lp. - napięcie zasilania (V) - napięcie na diodzie (V)

1. 18,81 - 9,07

2. 18,81 - 9,09

3. 18,80 - 9,01

4. 18,79 - 9,05

5. 18,77 - 9,04

6. 18,76 - 9,03

7. 18,75 - 9,04

8. 18,73 - 8,94

9. 18,71 - 8,97

10. 18,69 - 8,99

Diody 0,4 W

1. 18,68 - 9,05

2. 18,67 - 9,10

3. 18,67 - 9,24

4. 18,66 - 9,18

5. 18,65 - 9,12

6. 18,64 - 9,04

7. 18,64 - 9,08

8. 18,62 - 9,17

9. 18,62 - 9,28

10. 18,60 - 9,14



Na kanał są dwie pary diód i jedna solo (co ma być zbocznikowana z 1 mikro) - tak ?

Jak z powyższego zestawić zespól do A5?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron18]

Dla źródeł prądowych zastosuje pan nr. 1 i 2 z 1,4W ,diody ochronne te na wej.(po dwie pary na kanał) tu nie ma potrzeby parowania ,więc da pan te z 0,4W ,można stosowac różne kombinacje z tych 0,4W.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

A diody ochronne też dać o podobnych wartościach napięcia ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

niekoniecznie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Diody ochronne możesz śmiało wywalić z aplikacji , zysk brzmieniowy widoczny na plus

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron18]

Przyjacielu Zelo7 diody Zenera mają pojemność wej.,ale jeśli tak jak pan Krzysiek mamy źródło sterowania o niskiej rezystancji wyj. to nie ma potrzeby ich usuwania a w niekorzystnych warunkach uszkodzimy wzmacniacz(mocne ładunki elektrostatyczne,rzadko a jednak możliwe), możliwe,że zostaną uszkodzone kolumny przez awarię.Szumami nie ma co się przejmować brumik nawet z cewkami będzie na wyższych poziomach.

Zastosuje pan losowo wybrane diody Zenera ochronne 9,1V 0,4W.



Zbocznikuje pan również styki włącznika sieciowego dwoma kondensatorami 4,7nano/275V X2 MKP

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

Słowo "ochronne" budzi obawy przed tym ruchem (!?)



Jak już zmontuję sekcje zasilacza, to mogę go odpalić poprzez termistor dla testów (bez obciążenia)?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Jeżeli wzmak gra w tej samej konfiguracji ,to nie ma sensu ich stosowania ,nie będzie przepięć . Ja w żadnym swoim klonie nie stosowałem tych diod i od 10 tat nie wystąpiło żadne przepięcie, wszystkie pasy grają , a usunięcie ich polepsza dzwiek .



Szumy zdecydowanie mniejsze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

Czyli wówczas w kanale jest tylko 1 dioda Zenka, ta w źródle prądowym?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Tak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Ja w żadnym wypadku bym tych diodek nie usuwał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

I co ja biedny miś w tej sytuacji mam zrobić ?



Mogę podpiąć do sieci zmontowany blok zasilacza - podłączyć bez żadnego obciążenia ?
