Aleph5 - końcowe uwagi - proszę o pomoc

[sybic]

Czy ten kanał z 2V offsetem działa (wzmacnia)?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

Wymontowalem płytkę. Wszystko porównałem z drugim kanałem. Poprawiłem podejrzane luty. Sprawdziłem wszystkie połączenia. Wszystko niby OK.

Zamontowałem płytkę i teraz mam offset 29V a napięcie na 1R 150mV (wszędzie po równo).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

29V na wyjściu ? Nie masz zimnych lutów gdzieś w okolicy mpsa ? Zostaje Ci posprawdzać tranzystory.



Widziałem, że ostro przegrzewasz stop lutowniczy. Czym lutujesz ? Może po prostu ubił się tranzystor ( brak ochrony esd ) ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

Teraz lutuję zwykłą cyną. Wymienić MPSA18 ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Trzeba założyć że padł jakiś tranzystor, a więc w gotowym układzie trzeba sprawdzić, czy nie ma zwarć na łączach.

Jeśli nie, wylutować...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Najprościej, to, jak mi się wydaje zostawić jedną parę tranzyztorów mocy i zobaczyć jak jest z tym napięciem na wyjściu. Po kolei...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

Na zaciskach głośnikowych 30V !

Bias 150m (czyli 1/4)

na diodach D1 6V (czyli 2/3)

na MPSA18 ok. 200mV (zamias ok. 4,9V)

Napięcie zasilania 34V trochę większe niż w działającym poprawnie R kanale na którym jest 32,9V.

Nawet dioda na przednim panelu ledwie świeci.



Nie chce mi się już dziś grzebać.

.... a chyba wyrzucę go przez okno !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

zaznacz na schemacie napięcia pomierzone w kanale L i R w kluczowych punktach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Krzysztof, podaj adres, które okno ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Ja jak ostatnio składałem Alepha, co prawda mniej wypasionego to robiłem od razu 4 płytki. Jedna buczała bardziej, druga mniej… w jednej offset mniejszy, w drugiej większy… z tego wybierałem dwie najlepsze. Dwie gorsze, choć nawet nie, sprzedałem po kosztach. Ucieszył się kupujący, ucieszyłem się ja…

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

Znalazłem byka !

Elementy lutowałem sugerując się oznaczeniami i symbolami na płytkach.

Teraz widzę, że jest błąd w oznaczeniach na płytce L.

W lewym (niedziałającym) kanale źle wlutowałem MPSA18 (jeden i drugi odwrotnie).



Po analizie schematu widzę, że są odwrotnie niż w kanale prawym (działającym).

Przelutowałem MPSA18-y, ale bez zmian.

Mogłem je "załatwić" ?



"Krzysztof, podaj adres, które okno ??"

2 pietro, waży prawie 30 kilo, próba chwytania zakończyłaby się odejściem szczęśliwego nabywcy do krainy wiecznych łowów"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Może nie te, ale inne...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hi_aro]

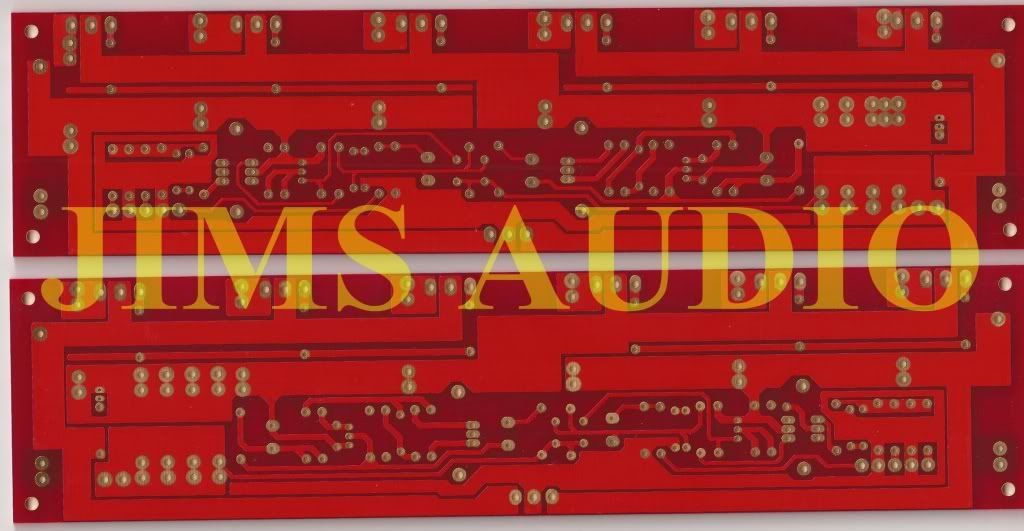

Mam te same płytki. Nie mają błędów. L i P kanał jest wszystko OK. Prawidłowe wlutowanie elementów zapewnia pewny start.

Jeszcze raz sprawdź MPSA. Wylutuj je i pomierz. Albo od razu je wymień na nowe. Z tego co pamiętam, oznaczenia na tych PCB są właśnie dla MPSA18. Jak pisał jar1, wylutuj po dwa IRF240 na gałąź, zostaw jedną parę od "sourse". Wtedy zacznij mierzyć wszystko.

Oczywiście, żarówki na pierwotnym trafa i na wyjściu ze wzmaka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

Trzeba założyć że padł jakiś tranzystor, a więc w gotowym układzie trzeba sprawdzić, czy nie ma zwarć na łączach.

Jeśli nie, wylutować...

czyli pomierzyć czy nie ma zwarcia pomiędzy nóżkami tranzystora (każdego) ?





Przepraszam !

Tonący brzydko się chwyta ! Na wariata porównywałem płytki ze schematem.

Hi_aro ma rację ... płytki Ok !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Dokładnie, ustawiasz na test półprzewodników w mierniku ( dioda ) i sprawdzasz. Sprawdź tranzystory końcowe, wymień mpsa które wlutowałeś odwrotnie.



Nie rób nic na szybko :) Możesz dać zdjęcie tego uszkodzonego kanału z góry i z dołu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

Kupiłem u Chińczyka parowane za ponad 100 baksów (komplet).

Miesiąc łodziami płynęły przez Malezję i przełomy Hindukuszu,

a teraz mam kupić w TME i takie przypadkowe, niesparowane i wlutować ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Parowanie to bajka. Jeżeli są z jednej partii to rozrzut jest minimalny. Sprawdzałem to wielokrotnie.



Kiedyś się parowało :) Oczywiście to tylko moje zdanie, poparte testami zakupionych tranów właśnie w TME.



Dałeś 400 zł za tranzystory ?? Nieźle.



Ok. Mniejsza z tym. Trzeba je posprawdzać może nie będzie zle..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Ten błąd (30V na wyjściu) nie może powodować złe parowanie tranzystorów. Musi być coś całkiem źle albo walnięte na amen ;)

Jedna z gałęzi jest zwarta, albo któraś całkiem nie przewodzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

Nie ma zwarcia pomiędzy nóżkami tranzystorów.

Nie ma zimnych lutów.

Nie ma zwarcia na kondensatorach.

Ale może jest gdzieś zwarcie?

Wylutowałem MPSA18 i wlutowałem ZTX450 (rezerwa z poprzedniej konstrukcji), ale nic to nie dało, chyba MPSA18 są dobre.

W załączeniu pomierzone napięcia na poszczególnych elementach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron18]

Panie Krzyśku dioda Zenera 9,1V jest do sprawdzenia,również irf9610 i 220 ohm w źródle prądowym),szczególnie dioda Zenera 9,1V,potem para różnicowa(za pomocą testera diod z piszczykiem).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Nie ma zwarcia pomiędzy nóżkami tranzystorów.

Nie ma zimnych lutów.

Nie ma zwarcia na kondensatorach.

Ale może jest gdzieś zwarcie?

Wylutowałem MPSA18 i wlutowałem ZTX450 (rezerwa z poprzedniej konstrukcji), ale nic to nie dało, chyba MPSA18 są dobre.

W załączeniu pomierzone napięcia na poszczególnych elementach

Przez jeden z IRF9610 praktycznie nie płynie prąd. Dlaczego na diodzie zenera w stopniu wejściowycm jest spadek napiecia 6,18V a nie 9,1V?



Oprócz tego, co napisał elektron18 sprawdź też tranzystor IRF9619, który jest źródłem pradowym dla wejściowej pary róznicowej. Jesli dioda zenera jest ok i dobrze wlutowana to on może być walnięty albo przy nim jakieś zwarcie. Na oporniku 221ohm powinien być większy spadek napięcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Przedtem można jeszcze zmierzyć napięcie na wejściu, czy jest zero ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

Problem rozwiązany.

Padła dioda D1.

Po wymianie wszystko wróciło do normy, ale .........

Na chwilę !!!

Przez niedokręcony tranzystor, chyba zjarałem całą ujemną trójkę i tranzystor w źródle prądowym. Rezystor 220 zrobił się czarny!

Dym też był z tranzystora i rezystora .... Jak szaleć to na całego



Chyba dam sobie spokój i kupię na rynku wtórnym jakąś integrę Technicsa ....

Dzięki wszystkim za pomoc, bez której już dawno bym poległ ...

Dzięki !

Saluti !

Miło było !

Fajne chłopaki jesteście !

Aż żal żegnać się z forum i jego współtwórcami!

Na mnie już czas!

Zapisałem się na wieczorowy kurs zrywania czereśni!

Przynajmniej w wakacje sobie dorobię i zrobię coś pożytecznego!

Szufelka!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Czym ty się przejmujesz. Wymienić, posprawdzać jeszcze kilka razy i podłączyć. Tyle wpakowałeś już w to kasy, to jeden zjarany tranzystor dasz radę wymienić :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

poszło więcej tranzystorów

a gdzie ja teraz kupię parowane ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cezar504]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

I Masz na zapas jak by coś znów poszło nie tak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Sam sobie sparuj :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

ja jestem prosty chłop kubański ..... za trudne ... chyba, że

po wyglądzie i odcieniu nóżek ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Jak składasz wzmacniacz i to wcale nie łatwy to i trany sparujesz :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Chyba dam sobie spokój i kupię na rynku wtórnym jakąś integrę Technicsa ....

Spokojnie… uszy do góry :)

musisz ochłonąć, przespać temat, a potem ruszyć do boju. Kupić trany i walczyć dalej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
