    Pomiary temperatury dokonane przy zdjętej pokrywie górnej (widać mostki).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    jar1 Mentor

    jar1

    Opublikowano
    Opublikowano

    Pomiary temperatury dokonane przy zdjętej pokrywie górnej (widać mostki).

    Zdjęta obudowa, to duża ulga temperaturowa dla mostków. Jak zakryjesz, pewnie juz tak różowo nie będzie.

    U mnie radiator (a jest nieco wiekszy niz twój) dla mosków jest bardziej gorący niż główne, pod tranzystory.

    Musisz zapewnić swobodny w miarę przepływ powietrza od dołu do góry wzdłuż mostków (dziury w obudowie).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    sybic Kompan

    sybic

    Opublikowano
    Opublikowano

    Ja w swoich konstrukcjach mostki przykręcałem do chasiss (AL 45x35 cm) więc wszytko to nie nagrzewało się więcej jak do 35 st.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Krzysztof_56775 Entuzjasta

    Krzysztof_56775

    Opublikowano
    Opublikowano

    No właśnie ....... 35 stopni, czyli

    te moje 43-45 w starej konstrukcji jest wiarygodne i nie ma żadnego dramatu,

    a w nowym będą jeszcze lepsze warunki termiczne dla mostków.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    sybic Kompan

    sybic

    Opublikowano
    Opublikowano

    Pewnie, że nie ma. Nie styka się z niczym, niczego nie podgrzewa a o to głównie chodzi.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 tygodnie później...
    Krzysztof_56775 Entuzjasta

    Krzysztof_56775

    Opublikowano
    Opublikowano

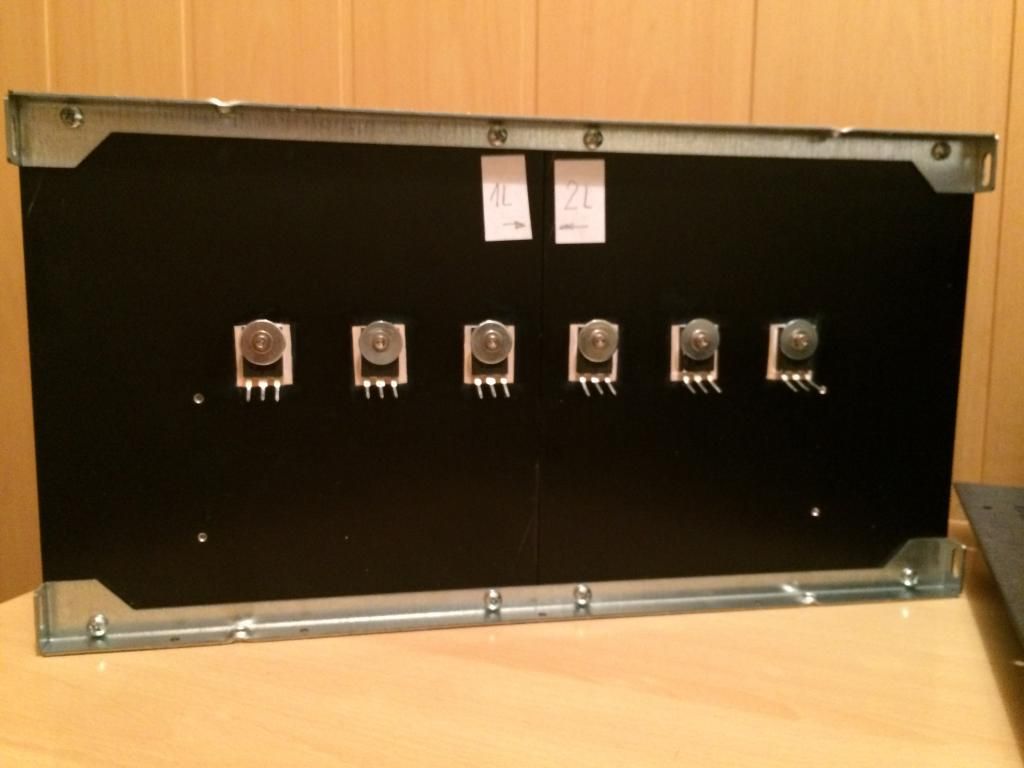

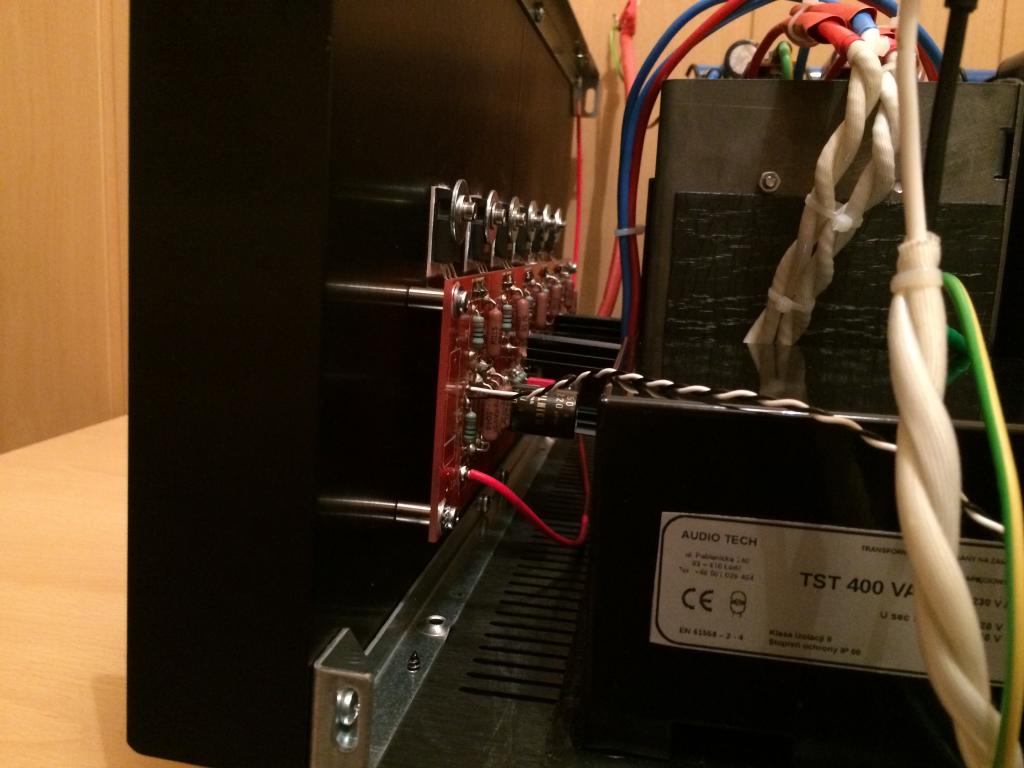

    Podwozie i tranzystory zamontowane.

    Trochę już zaczyna przypominać power amp.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    artw Stały bywalec

    artw

    Opublikowano
    Opublikowano

    skąd się bierze takie obejmy na radiatory( uchwyty do mocowania radiatora do obudowy) jak te na środkowym zdjęciu?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    DIY to przyjemność grzebania w sprzętach.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Krzysztof_56775 Entuzjasta

    Krzysztof_56775

    Opublikowano
    Opublikowano

    link do strony:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    hi_aro Kompan

    hi_aro

    Opublikowano
    Opublikowano

    Z tego co widzę to gotowa obudowa z Modush więc to jest w zestawie.

    Moim zdaniem te obudowy średnio nadają się do klasy A.

    Widzę że dałeś sporo blachy stalowej w sumie nie potrzebnie + cewki i trafa. Pewnie waży to do 15kg. Dolna blaszka z tej obudowy ma 3mm. To jest jak papier i wszytko się ugina jak karton.

    No i sprawa radiatorów. Czy chociaż w zgrubnie policzyłeś czy będzie ok. Z tym co podaje modu jest różnie.

    Jaki jest to model obudowy?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Krzysztof_56775 Entuzjasta

    Krzysztof_56775

    Opublikowano
    Opublikowano

    Radiator na kanał ma wymiar 21cm wysoki i 40 głęboki (powinno być dobrze)

    no i żeberka są pofalowane (do tej pory były oferowane wyłącznie proste)

    Spód ma 3mm i lekko się ugina. Trochę żelastwa naładowałem ... to fakt !



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pdyn Entuzjasta

    pdyn

    Opublikowano
    Opublikowano

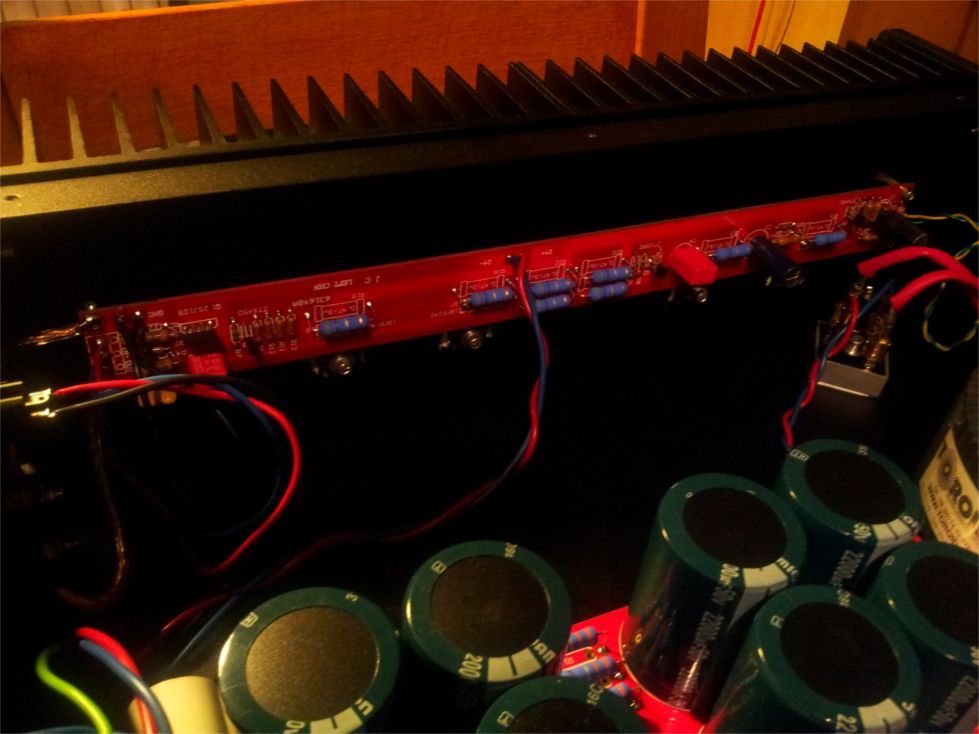

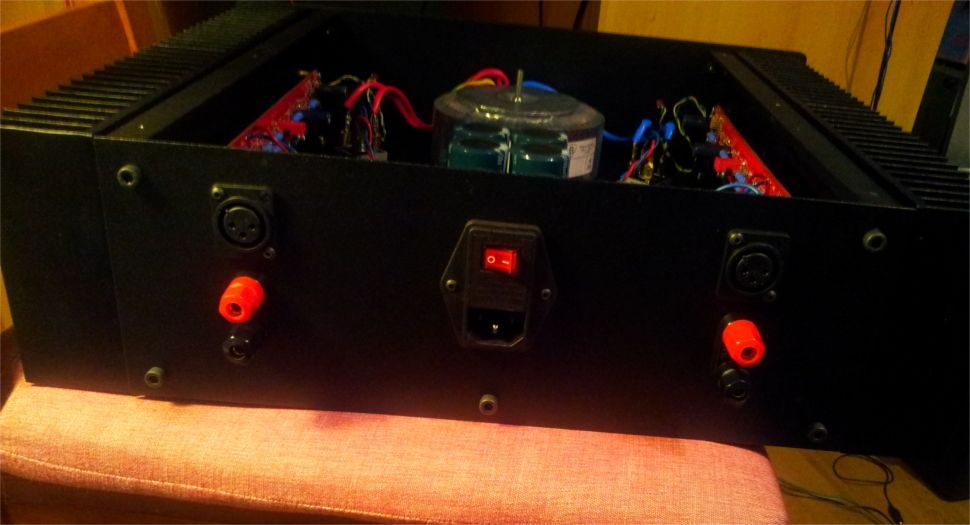

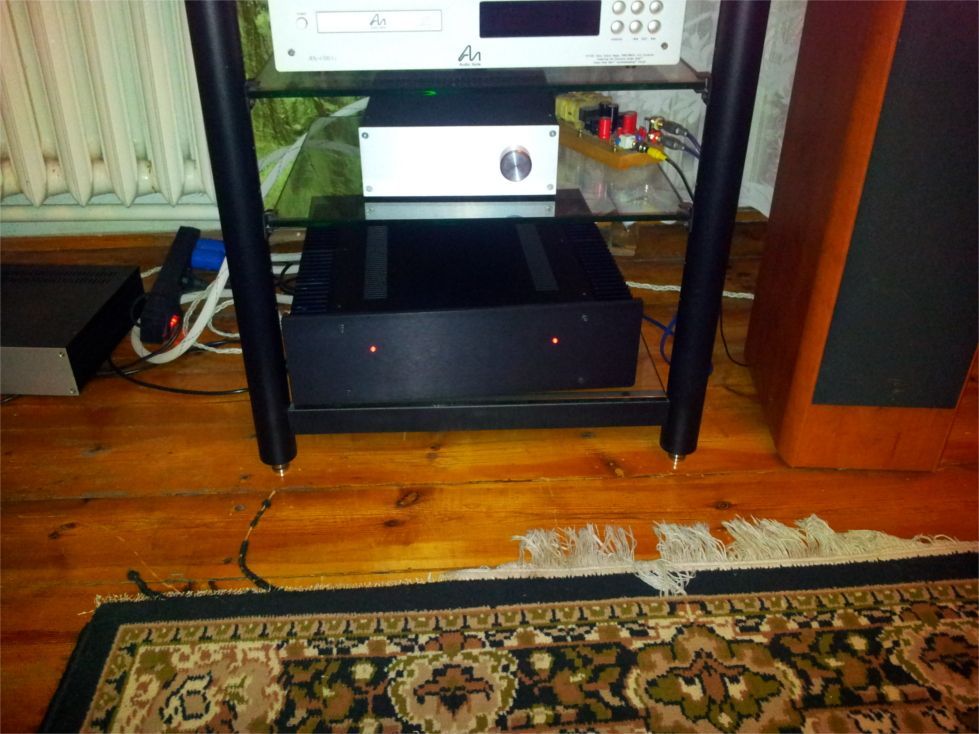

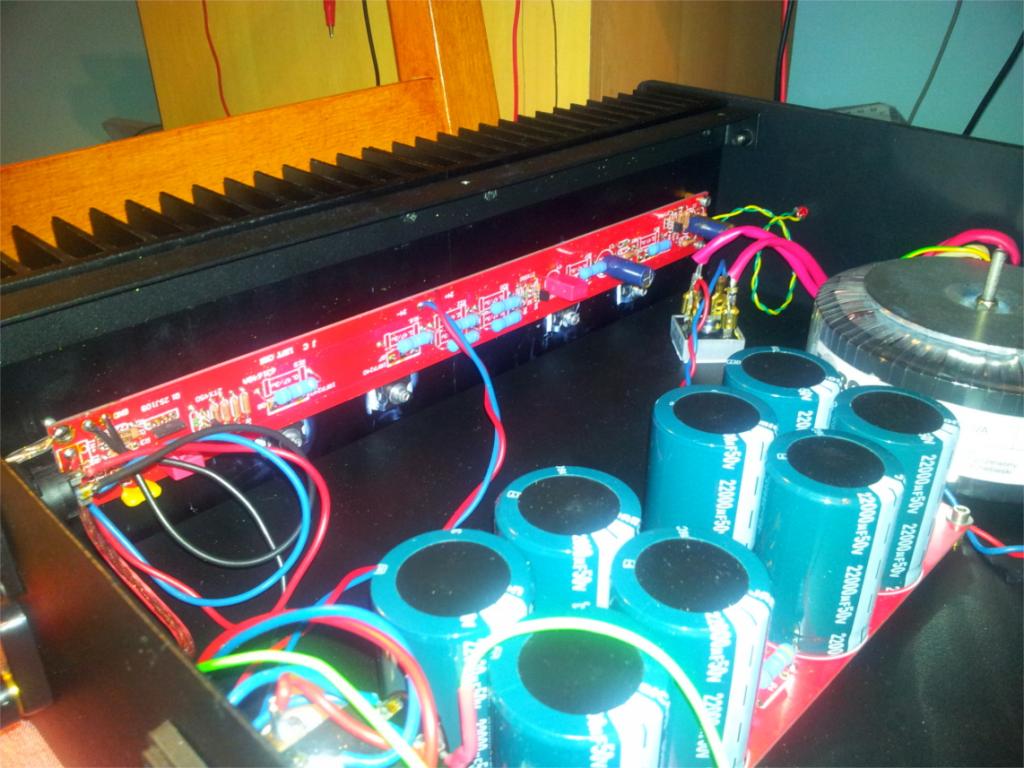

    A ja już zrobiłem choć w wersji mniej wypasionej i nie A5 a AJ. Jest kilka rzeczy do zrobienia ale to trochę później. Gra przepięknie, temp radiatorów ok 50 po godzinie. Offset w obu kanałach podobny 40parę mV. Kupiłem 50 irf240 z tego wybrałem 10 do Aleph J, reszta pójdzie do innych projektów.



    Czy któś podłączał DAC poprzez XLR do Aleph bezpośrednio i czy znacie jakieś fajne i sprawdzone projekty DAC na XLR ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Krzysztof_56775 Entuzjasta

    Krzysztof_56775

    Opublikowano
    Opublikowano

    O tak ! Tez jestem ciekaw porównania AJ vs A3.

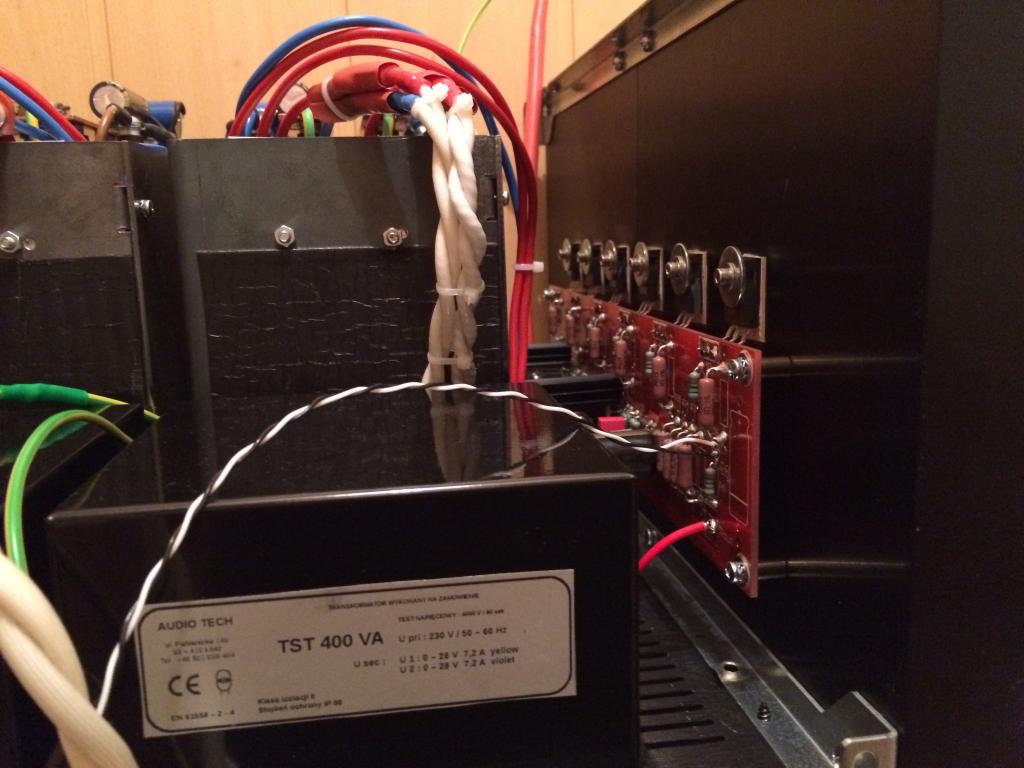

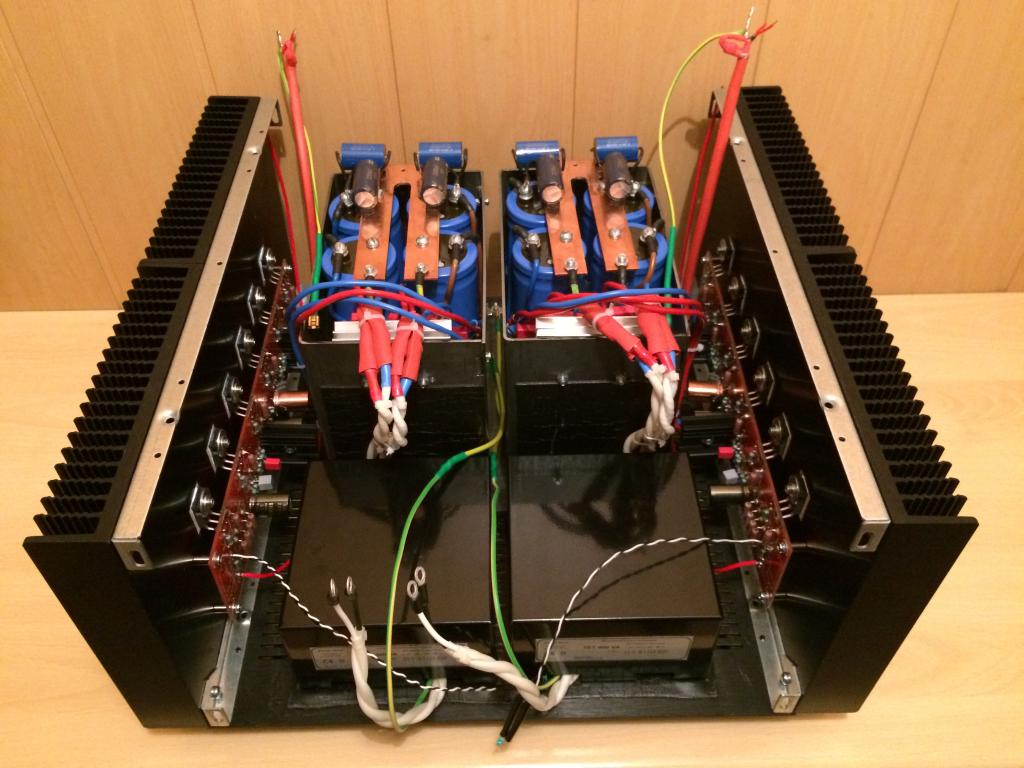

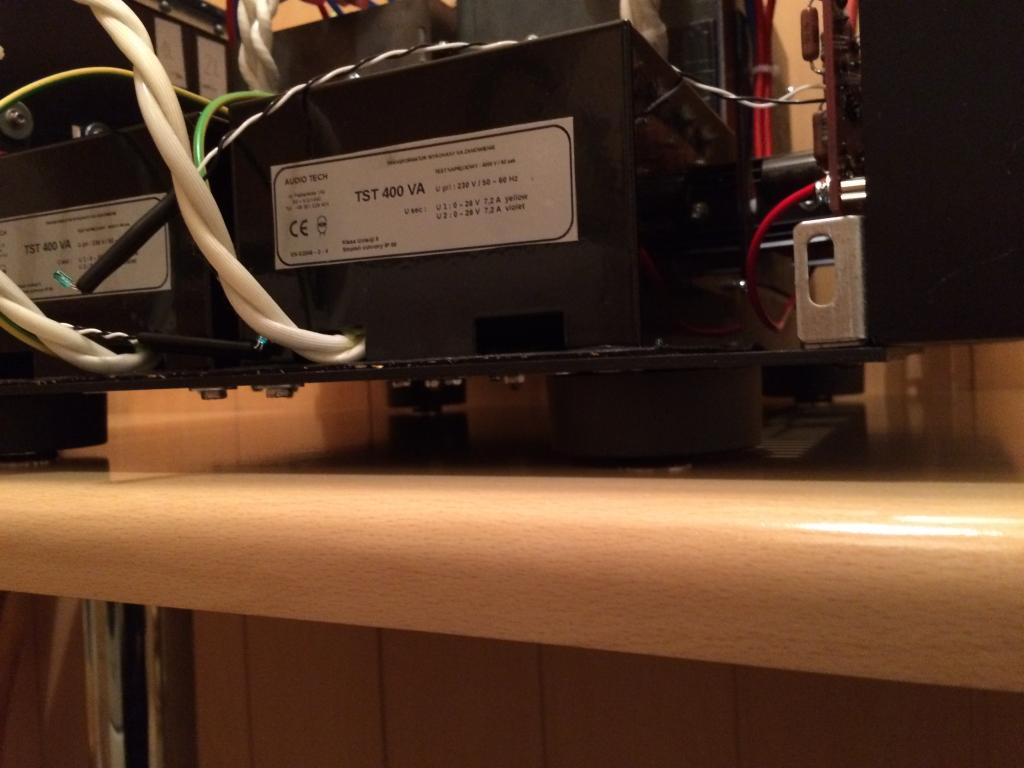

    Po zamontowaniu po bokach radiatorów "podłoga" prawie się nie ugina, ciężko na oko to zauważyć.

    Przypuszczam, że waga A5 po zmontowaniu w całość przekroczy grubo 20kg.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    artw Stały bywalec

    artw

    Opublikowano
    Opublikowano

    Front i tył usztywnią Ci obudowę,pewnie wtedy nic się nie będzie uginało, miałem tak samo z moim f5

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    DIY to przyjemność grzebania w sprzętach.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    daru0105 Stały bywalec

    daru0105

    Opublikowano
    Opublikowano

    Czy ktoś z was gra z alephem 5 pre P1.7?

    Jak macie ustawione w P1.7 switche SW na wej?

    Mają wpływ na jakość muzy czy tylko na dB?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ty -- wódkę za wódką w bufecie...

    Oczami po sali drewnianej -- i serce ci wali (Czy pamiętasz?)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Krzysztof_56775 Entuzjasta

    Krzysztof_56775

    Opublikowano
    Opublikowano

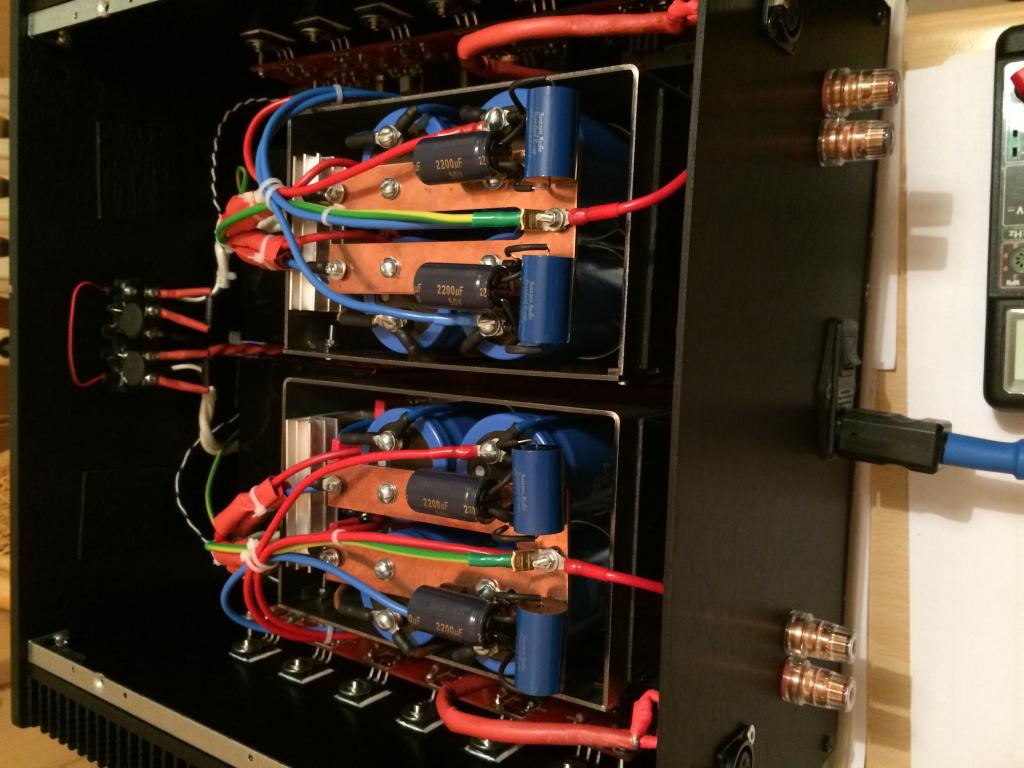

    Odpalony!

    Termicznie OK ! Temperatura na tranzystorach 55, na radiatorach 48-49.

    Spadek napięcia na 1R - ok. 600mV.

    Napięcie zasilacza +/- 32,9V.

    Tylko ten offset !

    Kanał prawy - 0,023V

    Kanał lewy - ok. 2V !!!!!!!!!!!!!!!!!!!

    Co robić ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    hi_aro Kompan

    hi_aro

    Opublikowano
    Opublikowano

    Sprawdź jeszcze raz montaż. Skoro jeden jest ok, to porównaj oba. Szczególnie trany MPSA18 vel ZTX450. Czy nie odwrotnie wlutowałeś. Ale z tego co pamiętam jak odwrotnie się je wlutuje, to na wyjściu jest 30 kilka V.

    Potem sprawdź parę wejściowa. Czy nie zamieniłeś pomiędzy parą wejściową a źródle prądowym.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pdyn Entuzjasta

    pdyn

    Opublikowano
    Opublikowano

    Czy ktoś z was gra z alephem 5 pre P1.7?

    Jak macie ustawione w P1.7 switche SW na wej?

    Mają wpływ na jakość muzy czy tylko na dB?

    Ja mam bez s.z i niepodłączony 3.3k. Na oscyloskopie ustawiłem wzmacnienie x4.

    Czy zwierać czy nie rezystor 10k to odpowiedzi można szukać w Zen7. Różnice w dźwięku są raczej minimalne. Raczej chodzi o dopasowanie do tego co mamy na wyjściu i wejściu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    daru0105 Stały bywalec

    daru0105

    Opublikowano
    Opublikowano



    Ja mam bez s.z i niepodłączony 3.3k. Na oscyloskopie ustawiłem wzmacnienie x4.

    Czy zwierać czy nie rezystor 10k to odpowiedzi można szukać w Zen7. Różnice w dźwięku są raczej minimalne. Raczej chodzi o dopasowanie do tego co mamy na wyjściu i wejściu.



    Zzyli switche masz rozwarte rozumiem.?

    Zauważyłem, że im mniejsze wzmocnienie tym lepiej.A jak u ciebie?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ty -- wódkę za wódką w bufecie...

    Oczami po sali drewnianej -- i serce ci wali (Czy pamiętasz?)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    daris666 Wschodząca gwiazda

    daris666

    Opublikowano
    Opublikowano

    Posprawdzaj wszystkie elementy względem drugiej sprawnej płytki, nie musisz ich wymontowywać na początek.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Zero krzemu w torze, to grać nie może ?

    Odnośnik do komentarza
    Udostępnij na innych stronach
    pdyn Entuzjasta

    pdyn

    Opublikowano
    Opublikowano

    Zzyli switche masz rozwarte rozumiem.?

    Zauważyłem, że im mniejsze wzmocnienie tym lepiej. A jak u ciebie?

    Rozwarty switch do 3,3k (większa imp we) i zwarty do 10k (brak s.z.).

    Zwiększając wartość rezystancji potencjometrem zwiększamy s.z., zmniejszamy wzmocnienie, zmniejszamy zniekształcenia i rzeczywiście dźwięk jest lepszy. Jak będziemy mieli czuły wzmacniacz i ustawimy za duże wzmocnienie to mamy szum w głośniku. Poprostu trzeba wyregulować pod siebie.

    Już nie pamiętam różnicy pomiędzy otwartym i zamkniętym switchu na 10k ale muszę sprawdzić



    +/- 32,9 V po równo

    Przy Aleph 3 miałem niestety coś podobnego, wszystko było ok ale było wysokie napięcie na wyjściu. Okazało się że poleciał jeden tranzystor wyjściowy.

    Sprawdź napięcia Gate-Source czy są podobne ale oczywiście wcześniej to co napisali inni forumowicze

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Zarchiwizowany

    Ten temat przebywa obecnie w archiwum. Dodawanie nowych odpowiedzi zostało zablokowane.


    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
