Lenco L 75

[jac660]

tak to powinno wyglądać, dwa łożyska jedno na górze drugie na dole. tej mosiężnej rurki raczej chyba nie należało wyciągać...

[jac660]

zapomniałem...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekd]

Wielkie dzięki za fotki - wiele wyjaśniają. Ale chyba nie jest tak źle. Łożyska są kulkowe (jeśli dobrze widzę kulki w szczelinie), a bieżnie tworzą skośne ścianki tulejki. Brakuje mi zatem tylko kulek i dolnej bieżni - elementu zakręcanego śrubkami na dole.

[Kopczas]

Dzisiaj moje Lenco 75 zyskało ramię Ortofona As 212.

Utawione póki co byle jak(kalibracja wkładki itp), na skróty.

Gra rewelacyjnie!!!

[conri]

>>Kopczas

A ramię pozyskane z Gdańska?

[jac660]

Kopczas



a z czego się przesiadłeś?

[Kopczas]

conri, 16 Maj 2010, 21:28



>>>Kopczas

>A ramię pozyskane z Gdańska?



Z Telefunkena.

[Kopczas]

jac660, 16 Maj 2010, 21:56



>Kopczas

>

>a z czego się przesiadłeś?



wcześniej była rega na lenco, potem telefunken z ortofonem.

[jac660]

Kopczas



jakie różnice pomiędzy napędami słyszysz?

[roro-szu]

A czy można poprosić o fotki. Bardzo jestem ciekaw jak wygląda to ramie na Lencu

[Kopczas]

jac660, 17 Maj 2010, 12:27



>Kopczas

>

>jakie różnice pomiędzy napędami słyszysz?



kwestia to napędu czy nie napędu, lenco wydaje się w tym samym zestawie grać z większym wykopem, bas ma głębszy, jest bardziej rytmicznie.

To wynika z różnic w napędzie??Bo nie wiem gdzie różnic słuchać.

[jac660]

no, skoro to samo ramię gra na 2 napędach inaczej (zakładam, że wkładka ta sama) to czego to może być przyczyna? zapewne właśnie napędu. Lenco ma duży moment obrotowy, bo i silnik wysokoobrotowy i talerz ciężki i to pewnie dzięki temu. wydaje mi się także, że pionowo ustawiony idler stosunkowo najmniej "ciągnie" talerz w swoją stronę w porównaniu do idlera poziomego, a tym bardziej paska, a to z kolei wpływa na redukcję drgań płynących z łożyska talerza. to tak na mój chłopski rozum :)

pzdr.

[Kopczas]

te dwa gramofony chyba nie tylko napędem się różnią. Zmiennych jest wiele, w tym wypadku na korzyść lenco.

[jac660]

jasne, że nie tylko, ale przede wszystkim.

[Kopczas]

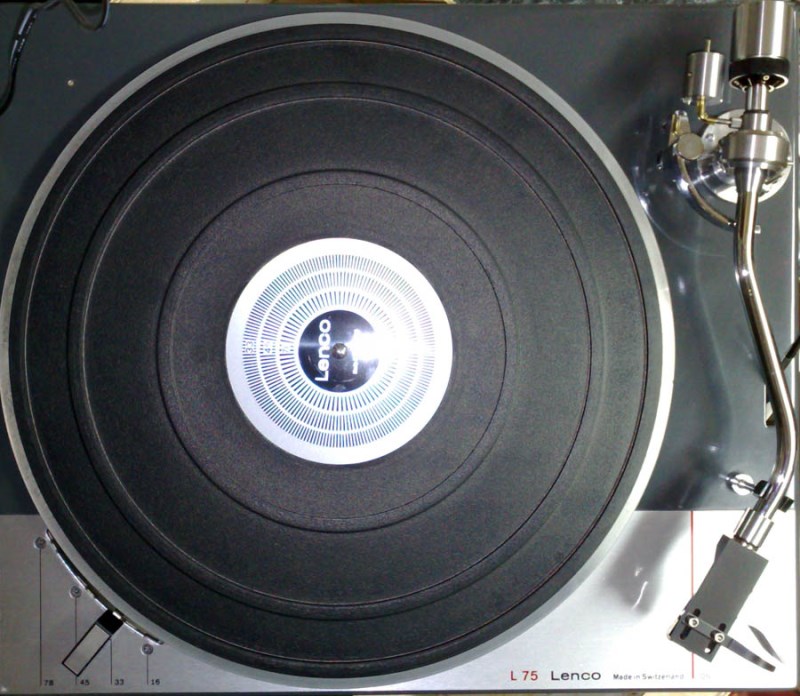

Zdjęcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Jak widać żeby ramię siedziało w pierścieniu mocowania, oryginalnym lenco, musiałem wkręcić dłuższe śruby. Przez to ramię nie jest po środku tego pierścienia. Jeśli ktoś z was miałbym pomysł co tam wsadzić: między tubę ramienia a pierścień żeby szczelnie wypełnić pusta przestrzeń, będę wdzięczny za rady.

Nie wiem czy te 2mm przesunięcia całego ramienia w jedno ze stron wpływa na coś , jednak dla świętego spokoju chciałbym mieć ramię zamocowane bardziej precyzyjnie:)

[roro-szu]

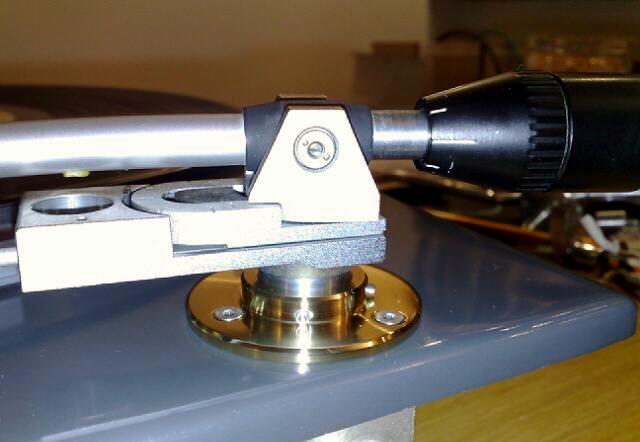

Ja mam obsadzone ramię Jelco w ten sposób. Aby zamaskować dziurę dorabiałem taką oto tuleję.

A takiego widoku z dziurą się obawiałem.Może trzeba byłby dorobić coś podobnego. Dodam ,że przy okazji mogę regulować VTA góra-dół co się bardzo opłacało ze względu na poprawienie dopasowania wkładek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

ja mam dodatkową dziurę po Redze.



roro-szu,

gdzie zamawiałeś takie tuleje, czy wg jakiegoś gotowego projektu czy własnego, ile to kosztowało??

[conri]

Pytanie nie do mnie ,ale mam namiar na tokarza w W-wie na pojedyncze sztuki, Za taką tuleje wziąłby ok 20 PLNów z jego materiałem.Jak pytać to na PW

[Kopczas]

roro-szu,

to Jelco , który to model??

[Piotr__]

no, skoro to samo ramię gra na 2 napędach inaczej (zakładam, że wkładka ta sama) to czego to może być przyczyna? zapewne właśnie napędu. Lenco ma duży moment obrotowy, bo i silnik wysokoobrotowy i talerz ciężki i to pewnie dzięki temu. wydaje mi się także, że pionowo ustawiony idler stosunkowo najmniej "ciągnie" talerz w swoją stronę w porównaniu do idlera poziomego, a tym bardziej paska, a to z kolei wpływa na redukcję drgań płynących z łożyska talerza. to tak na mój chłopski rozum :)

pzdr.



Plywajace zawieszenie talerze i ramienia w telefunkenie ma duze znaczenie, teraz jest na twardo. Glownym atutem as212 jest geometria ramienia i jego spora masa z prostymi acz dobrymi lozyskami, niestety na oko i przy nieustawialnej glowce ta gemetria wlasnie przestala istniec.

[Kopczas]

faktem jest, że obecnie ramię mam zamocowane za blisko talerza o jakieś 4mm(tak wynika z szablonu montażowego as212).

Główka też do wymiany.

Ja napisałem, to było montowanie "na skróty". Chciałem sprawdzić jaki będzie efekt, a ten, bardzo pozytywny się okazał mimo niedoskonałości instalacji.

[roro-szu]

Takie tuleje wykonał mi znajomy tokarz można też powiedzieć,że bezpłatnie. Natomiast pomysł i projekt tej tulejki jest autorstwa mojego kolegi,który woli pozostać anonimowy. Dodam ,że mocowanie jest przemyślane i bardzo dobre ,co oznacza,że nie mam żadnego problemu z kalibracją wkładek.

Jedynie co trzeba było zmienić to lekko przetoczyć podstawę aby była regulacja góra dół. Oto fotka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[roro-szu]

Jak ktoś zauważy to są dwie wersje.Jedna z regulacją , a druga bez. Ponieważ kolega obsadził swoje ramię bez regulacji. Ja zaryzykowałem przetoczenie .Jak widać się udało!

[Kopczas]

jaki to model Jelco jest??

[roro-szu]

W sumie to nie wiem jaki to model.

Jutro wrzucę coś wreszcie fajnego. Może to się Wam spodobać.

[jac660]

to jest model ramienia od lenco L78S ale jak uno się nazywa...?

[roro-szu]

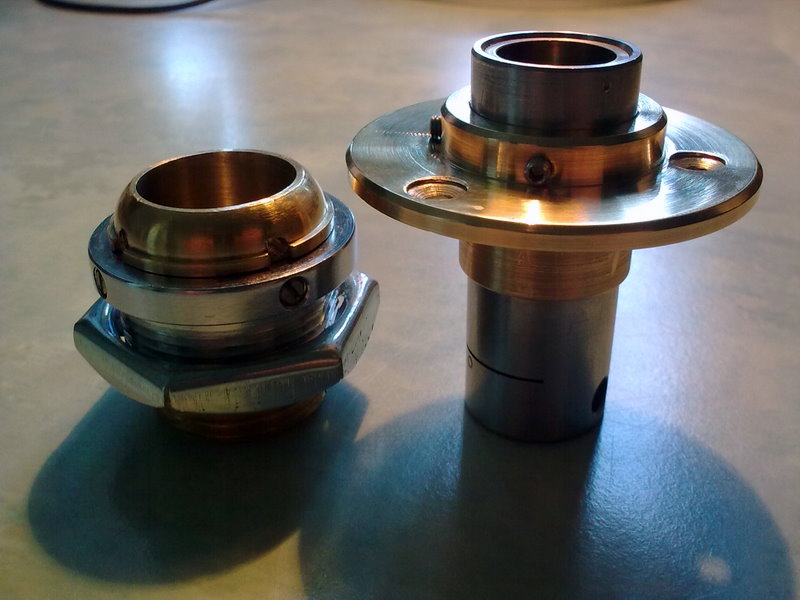

Na prośbę kolegi zamieszczam fotki mocowań (jego pomysłu) ramienia Ortofona AS-212 do gramofonu L-75.

Na bogato z regulacją VTA i biednie bez regulacji .

/fotki tylko z telefonu-sorry/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Dzięki za zdjęcia.

Będę zamawiał sobie takie mocowanie. Muszę tylko zrobić rysunek.



Czy kolega zastosował się do odległości montażowej ortofona czyli 212mm czy zainstalował ramię centralnie w otwoerze po GL75??

[Kopczas]

Myślałem właściwie o tym żeby zamówić walec uzupełniający przestrzeń między ramieniem a pierścieniem mocowania od lenco czyli opcja tzw."biedna" :)

Pytanie mam do znawców: czy 1.3mm różnicy w mocowaniu między odległością zalecaną cztyli 212mm wpłynie znacząco na geometrię ramienia?Czy taką nieznaczną różnicę można skorygować ustawieniem wkładki w główce??
