Lampizacja odtwarzacza

[zjj_wwa]

Z tego co widzę, to ta E88CC ma nawet jeszcze ciut niżej schodzącą impedancję wyjściową ... ale konia z rzędem temu, kto ją kupi na alledrogo za mniej niż 10 złotych.



Uwaga: unikaj tych w wersji 6n6p-I ... to są impulsowe jakieś, do audio raczej niefortunne są.

Bierz zwykłe 6n6p lub wersje wojskowe 6n6p-ew



Zgadzam się z przedmówcą - 6n1p "lubi" wysokie napięcia. 6n6p pójdzie spokojnie również i na niższym, np. 160VDC ~175VDC ( = 130VAC).



{ W razie czego - do tych 6n1p - zawsze można jakiś diodowy powielacz napięcia zlutować ... :)



...a jak sygnał z bufora za mocny będzie - to w ogóle wywal ten kondensator co przy dolnym oporniku katodowym za bocznik robi ( ... zwiększając wzmocnienie i wprowadzając niepotrzebną koloryzację / zniekształcanie dźwięku ...)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[profaner]

ja chcialem zlozyc pre WK-WA zeby nie miec problemow z impedancja wyjscia na 6n1p no ale nie bede zabieral powietrza w watku lampizacyjnym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[scarFace]

Z tego co widzę, to ta E88CC ma nawet jeszcze ciut niżej schodzącą impedancję wyjściową ... ale konia z rzędem temu, kto ją kupi na alledrogo za mniej niż 10 złotych.

Panowie dajcie sobie spokój z ruskimi lampami,6n1p,6n6p prędzej czy później i tak je zmienicie szkoda czasu, jak kogoś nie stać na dobre i drogie lampy E88CC itp to polecam np. 6CG7 , 6FQ7 RCA clear top które można w miarę tanio wyrwać na amerykańskim ebay.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Stycznia 2013 przez scarFace

[ambersound]

Ja tam lubię ECC88 E88CC. Co do wymagań 'voltazu' zasilania dla lamp,jak podasz byle jakie napięcie to może tolerancyjna lampka się nie uszkodzi ale będzie grała też byle jako. Poza tym sam układ (płytka z elementami) to jeszcze nie wszystko trzeba to jeszcze umiejętnie wszczepić w cd :). Pozornie głupowato dyskutowane prowadzenie masy też ma duże znaczenie i potrafi chronić przed brumieniem.



W związku z dużym zainteresowaniem może warto dokopać się do projektu płytki WK-WA i wznowić zamówienie. Sam bym kilka przytulił jak by co.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[profaner]

ambersound czy ty sie nabijasz z mojego high voltage? :)

Kiedys uczono mnie (w dawnych modemowych czasach) ze nie uzywa sie polskich czcionek, dodatkowo pisałem z telefonu.

Ja trochę zaczynam sie zastanawiac czy nie teoretyzuje za bardzo... [?]

Tzn moge zlozyc cos z gotowca a'la Fikus ale nie chce.

Chce sobie policzyc punkty pracy i mozliwie duzo sie przy tym nauczyc, ale z drugiej strony ile mozna sie nauczyc nic nie montując?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

chcialem zlozyc pre WK-WA

6n1p w konfiguracji z wyjściowym WA powinna zadziałać ... 4400 ohm / 33 = około 130 ohm, o ile dobrze pamiętam...



>>> 6CG7



.. a te 6CG7 - to sprawdzę je - dzięki za info.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ambersound]

Nie nie nabijam się, po prostu jak kol starFACE uważam że nie warto robić nic super uniwersalnego na tanich lampach. Oczywiście sam mam kilka padaczkowych szrotowych lamp z alledrogo po kilka pln-ów ale do testów i prób. Na twoim miejscu skupiłbym się na lampie dostępnej u kilku producentów w różnych wydaniach. Za taką uważam np. w/w E88CC. Układ na niej zbudowany posłuży na dłużej. Pobaw się punktami pracy, poeksperymentuj. Potem kup dobre lampy zamontuj na stałe i ciesz się z odsłuchów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rbart]

Dzięki wszystkim za odpowiedzi i podpowiedzi, nie spodziewałem się tak szybkiej reakcji :)

Trafko jest zalane, w ekranie z jakiegoś sprzętu sony, więc nie dam rady dowinąć zwojów ;)

raczej idę w stronę E88CC, chyba, że coś się jeszcze zmieni po drodze ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[profaner]

No to ambersound dałeś mi troche do myslenia...

Ja sie nastawilem na budowe na ruskich lampach; bo łatwo dostepne, tanie, duzo tego towaru, jakosciowo tez neiktorzy chwala.

Jest jednak jeden aspekt o ktorym nie pomyslalem ze takie ECC88 bylo produkowane w wielu wersjach przez wielu producentow i w wielu krajach, wiec jest co potestowac.

No dobra ale to jeszcze duzo wody w rzece uplynie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[scarFace]

Ja sie nastawilem na budowe na ruskich lampach

Jeżeli koniecznie na ruskich to skieruj się w kierunku lampy 6n23p-ev jest to dobra lampa, bardzo podobna do ECC88, ważne aby była z końcówką ev (ew).

Mam takie lampy w Musical Fidelity X-Can v8 i jest naprawdę bardzo dobrze :))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Stycznia 2013 przez scarFace

[Gość zbyniu 360]

mialem 4 sztuki ,.... sprzedalem ,bo graly ,tak sobie,i to zmulenie,juz mi sie znudzilo,wole zywsze ,energiczne lampy

[profaner]

Trochę mi głupio , że zaśmiecam ten temat...

Jak widać nawet co do radzieckich lamp nie ma jednego zdania :)

Ja chce zbudować sobie coś prostego, grającego (to warunek konieczny) żeby zobaczyć na co stać lampę i czy może to zagrać.

Na dodatek czegoś się nauczę :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

>>>> czegoś się nauczę / coś prostego / stać ...



Dlatego właśnie proponowałem wariant niskokosztowy z ruską 6n6p ... sztukę masz za 10 zeta.

Można śmiało eksperymentować, Ba! można nawet ją śmiało z dymem puścić jakby co - wielkich łez nie będzie. SRPP jest układem prostym, a 6n6p w tym układzie zdaje egzamin. Ładnie to gra - do tej pory nie wymieniłem ich na nic lepszego - nie czułem potrzeby. Uczy się człowiek na ... błędach, więc chodzi o to, aby w razie czego te pierwsze błędy (tfu, tfu) nie były kosztowne.



Poza tym dochodzi aspekt "Psychologiczny". Przy pierwszym takim projekcie MUSISZ odnieść sukces. Nie możesz sobie pozwolić na poniesienie porażki (bo to głęboką skazę psychiczną zostawi). Dlatego właśnie SRPP. Dlatego właśnie odręczne rysunki Fikusa ....



Tych elementów tam jest tak niewiele, że naprawdę trzeba by się mocno postarać, żeby się pomylić.



Trzymam kciuki i życzę sukcesu.

z.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[profaner]

dzięki dzięki :)





Poza tym dochodzi aspekt "Psychologiczny". Przy pierwszym takim projekcie MUSISZ odnieść sukces

No i tu sie w 100% zgodze :)

Dodatkowo mam kilka używanych lamp 6n1p 6n6p i PCC88 (na tych eksperymentuje z loł voltaż - to nawet nei moja pierwsza lampa ale pierwsze DIY)

Ja pozostane jednak chyba przy preampie w ukladzie WK-WA zeby latwiej go zgrac z koncówka tranzystorowa a rezystor chyba tylko jeden wiecej i juz w miare umiem policzyc mu punkty pracy :)



Niedlugo wezme sie za to tak na 100% i wtedy pewnie pojawi sie wiecej pytan - jakie kupowac kondy i czy dobrze wszystko policzone...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slaw123]

mialem 4 sztuki ,.... sprzedalem ,bo graly ,tak sobie,i to zmulenie,juz mi sie znudzilo,wole zywsze ,energiczne lampy

Lampy jak to lampy graja ?? podbarwiaja ale wina lezy po stronie slabych kondziolkow . Cyt. wodza McG Gdybym miał zlampizowanego cedeka to albo zostawiłbym te Philipsy SQ w spokoju, albo pożyczyłbym od kogoś Telefunkenów żeby się przekonać czy ich sposób prezentacji mi odpowiada. A jeżeli koniecznie chcesz wydać pieniądze i mieć pewność że będzie poprawa, to kup sobie dwie sztuki kondensatorów xxxxx xxxx mylarowych z folią miedzianą. Wstaw je zamiast "kostek" które masz na płytkach z lampami (trzeba się trochę nagimnastykować z mocowaniem, te kondy są większe niż baterie R-20). Drenaż kieszeni gwarantowany, poprawa dźwięku również, i to bardzo wyraźna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość zbyniu 360]

jeśli zasilanie 200V do ECC88 to

trafo Telto TSL 10 / TO4 150V 34mA oraz 7V 700mA

trafko nie tanie 48zł a transport bandycki - drugie 40

na Wolumenie można zamówić za 45zł



i wymień te brązowe świstaki sinecony, choćby na samsunga

a co polecasz z samsunga,jakie kondesatory....?

[mamel]

nic z tego badziewia z rynku nie polecam, kup kilka różnych po dwie szt. i sprawdź sam

każdy powinien być bardziej strawny od tego sinecona IMHO

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slaw123]

V-CAP TFTF (Teflon Film Tin Foil). Hmmm....zaskoczenie. „Plastikowy” kondensator, izolowany teflonem, który zazwyczaj źle brzmi i do tego z folią cynową. To nie może brzmieć dobrze a.....brzmi NIEBIAŃSKO.

Przede wszystkim DYNAMIKA. Nawet Jupitery, które wydawały się szybkie, stają sie przy nich co najmniej powściągliwe. Ton jest nieco podobny do (rozgrzanego) Jupitera, czyli dość ciepły, bardzo detaliczny o bogatej teksturze. Brzmienie jakby się dociąża. Bas schodzi niżej, wysokie tony są bardziej wyraziste, w tle dzwieków kompletna cisza, nieco czarna nawet :-)

Ten kondensator jest po prostu DOSKONAŁY.



Jakieś wady? TAK. Wysoka cena, ok 95USD za 0.33uF oraz długi czas wygrzewania (nawet do 400 godzin. Jako, że moje głośniki nie detaliczne i jasne jak tnące ucszy żylety, bo to dość ciepły TANNOY DC na ALNICO, to nie ma problemu z bolącymi uszami nawet przy tak analitycznym kondensatorze. Uprzedzam jednak, że długie godziny wygrzewania tego kondensatora mogą być niezbyt przyjemnym przeżyciem dla właścicieli jasno brzmiących systemów.



Włożenie tego kondensatora w dobry i drogi tor dźwiękowy może dać więcej niż kabel za kilka tysięcy złotych.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość zbyniu 360]

cd denon naprawiony!-malo tego poprawione luty/zwarcie/,wymienione okablowanie,zasilanie zasmarkana lampizacja już nie istnieje i kilka istotnych elementów w torze audio,tylko mogę pogratulować fachowości ambersound i nie polecam ,frycowe zaplaciłem,ale sie nie podałem,bo mam mocny charakter,w dążeniu do celu.

[mamel]

i tak 3-maj :))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość zbyniu 360]

dzieki ze mi tam chciales pomoc,wiesz ty odrazu sie poznales na robocie,bardzo dziekuje uklad gryfa,o ile dobrze interpretuje,tez byl do naprawy

Edytowane 11 Stycznia 2013 przez zbyniu 360

[Gość zbyniu 360]

uklad gretza byl spalony,wogóle ten uklad nie byl policzony,moc lamp jest wieksza niz moc trafa-slav123 tobie tez gratuluje lampizacji ambersound,i za ten kabel zasilający,lepiej idżcie lepić bałwana,na pewno macie dzwiek tak do dupy,że dupa by nie chciała sluchać.

Edytowane 12 Stycznia 2013 przez zbyniu 360

[Gość zbyniu 360]

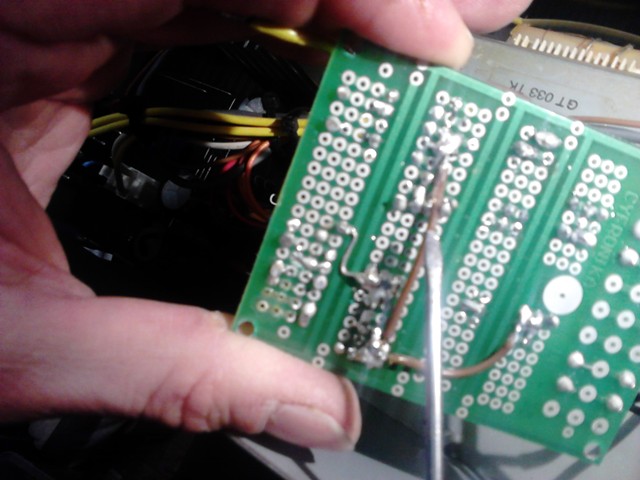

a to przyczyna zwarcia

[asta]

Jeśli chodzi o transformatory TSL 10/T04,to są jak najbardziej dobre do lampizacji cd-ków,mają wbudowany bezpiecznik termiczny po stronie uzwojenia pierwotnego,wykonałem 3 cd-ki na lampach E88CC i nic nie było mowy zeby trafo siadło katując,je całymi dniami,diody prostownicze zarówno na prostowaniu napięć żarzenia,i anody to 1N4007.Dodam tylko że każdy egzemplarz trafa zamawiany miał inne napięcie żarzenia i musiałem dobierać inne rezystory w obwodzie żarzenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość zbyniu 360]

mam ,prośbe,co .mozecie mi doradzic,... popsół mi się cd denon dcd 1450ar po lampizacji- nie mam napięcia na lampy / nie świecą sie/ moje podejrzenia ,w pierwszej chwili padły na transformator TSL10/T04-I rzeczywiście ,przepalił sie.ale gdzie go wmiarę tanio kupić?,a jak okaże sie jeszcze po drodze ze coś wiecej... chyba ze tylko w nim jest przyczyna... -czego moge sie spodziewac po takiej awarii,-chciałbym naprawić ten odtwarzacz,licze na waszą pomoc zbyniu 360.

jak sprawdzic ,miernikiem-ustawienie... pojemnosc kondesatorow... na wyjsciu lampizowanego cd denona,sa tam sinecony ,nie wiem,nie znam ich pojemnosci i na co warto wymienic i nie drogo,moze ktos cos doradzi,z forum



Marku akurat Zbyniowi zrobil lampizacje niejaki RZEZNIK ?? patrzac na zdjecia :) byl pewnie po 4 browarach a rece mu sie trzesly ze tak krzywo :( moja ta po prawej pewnie poznajesz ??

co za beznadziejne plastykowe kondesatory ,pewno ,nie dlugo padną...

[ambersound]

U slaw123 to nie beznadziejnie plastikowy kondensator ale beznadziejnie plastikowa koszulka termokurczliwa która go dodatkowo zabezpiecza. Te kondy były sprowadzane z Holandii z tego co wiem i kosztowały co połowa CD. Efekt słyszalny już po zamontowaniu a po wygrzaniu hmm ...:P Teraz podobne trafiły do wzmaka innego kolegi i też zadowolony.



Pojemność tych kondów to 470nf lub jak kto woli 0,47uf gdybyś kiedyś odczuwał potrzebę wymiany i oczywiście na odpowiednie napięcie !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

Zbyniu 0,47 - 2uF / 200-400V - co trafisz, zanim się rozkręcisz audiofilsko zacznij od tanich Wima i już będzie lepiej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość zbyniu 360]

super dzieki rozejrze sie,bo troche sie ze smucilem ,jak mi pisaliscie ,ze te sinecony,...co bym nie zmienił,to zawsze będzie lepsze od nich

[Gość zbyniu 360]

czy chodzi,o takie cuś,czy są dobre... http://allegro.pl/kondensator-0-47-uf-400-v-wima-i2966972442.html

[nca]

tanio i dobrze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ostatnio wymieniłem na takie poprzednio wima

wima nie jest dobra w torze sygnałowym
