Lampucera DAC

[maciek06]

Czy mógłby ktoś wrzucić małe podsumowanie dla osób planujących dokonać modyfikacji lampucery co mają wymienić na początku (które elementy wymienić i na jakie) Ciężko jest przejżeć cały wątek aby odnaleźć interesujące odpowiedzi. (przydał by się podział na wersję płytek mini wersja starsza i nowsza oraz maxi)



Jestem za, choć wątpię by komuś się chciało i do tego miał na to czas.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Czy ktoś próbował lampizować na miniaturkach 6n16b lub 6n17b?



Tak, tak samo się nadają jak ich duże odpowiedniki. Raczej 6n16b ze względu na mniejsze wzmocnienie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Akira931]

Czy mógłby ktoś wrzucić małe podsumowanie dla osób planujących dokonać modyfikacji lampucery co mają wymienić na początku (które elementy wymienić i na jakie) Ciężko jest przejżeć cały wątek aby odnaleźć interesujące odpowiedzi. (przydał by się podział na wersję płytek mini wersja starsza i nowsza oraz maxi)



A o stronie lampizatora słyszał ?

link --> lampizator.eu tam sobie poszukaj zakładki "lampucera".



dokładniej :



link -->

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[camil211]

A o stronie lampizatora słyszał ?

link --> lampizator.eu tam sobie poszukaj zakładki "lampucera".



dokładniej :



link -->

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Oczywiście, że słyszałem, podobnie jak inni. Lecz tam jest tylko instrukcja do lampucery mini w wersji starszej, już prawie nie dostępnej w sprzedaży. Mnie interesuje wersja nowsza i instrukcje jej modyfikacji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[23031970]

Mam do Was pytanie , czy Lampucer wykonuje dacki z wyjściem lampowym ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[donmarciano]

Uwaga bo zaraz się zacznie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maciek06]

Podpowie mi ktoś do kogo mam się kierować w celu zlecenia lampizacji czy też ulepszenia nowej lampucery mini ? Oczywiście odpłatnie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kocurmarcin]

Witam



Ma ktoś może do odsprzedania lampucere?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kocurmarcin]

Witam



Ma ktoś może do odsprzedania lampucere?



Ok lampucera zamowiona u chinczyka , model maxi na pcm 1798 i dir9001 .

Bede ja lampizowal , ale ma jeszcze pytanie odnosnie cyfrowki . Czy ktos modyfikowal cyfrowke w maxi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[camil211]

Przeglądając internet naktknołem się na opis modyfikacji lampucery PCM1798 według Ł.Fikusa, oto linik do PDF. Co sądzicie o przedstawionych modyfikacjach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gomes]

Panowie. Chcialbym zakupic Lampucere mini i mam pare pytan.

1. W opisie znalazlem info, ze potrzebne jest zasilanie 2x12V. Czy mozna wykorzystac trafo z jednym odczepem 12 1A (czy te 2 odczepy sa potrzebne aby zapobiec spadkowi napiecia)?

2. Wymienic nalezy wszystkie AD827 na OPA2604 (3 szt) ?

3. Gdzie znajde schemat lampucery mini i zasilacza ?

Przeczytalem paredziesiat stron ale odp nie znalazlem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bzyku]

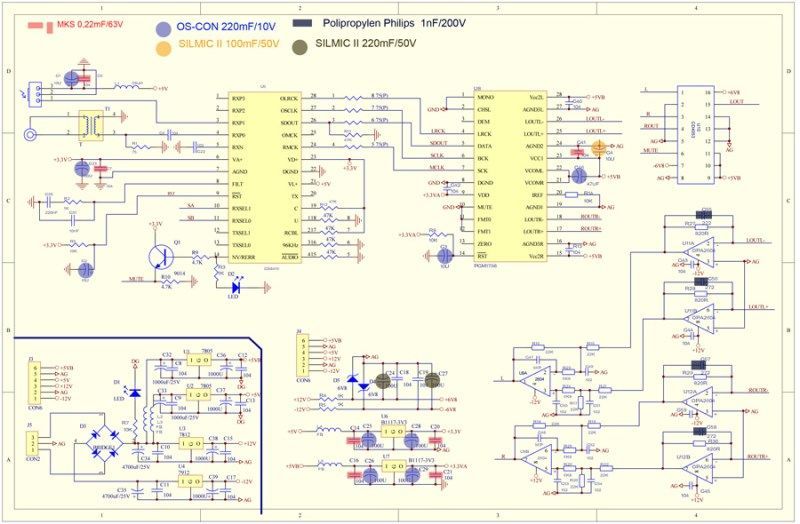

Na dobry początek przesyłam schemat Lampucery oraz zaznaczone kondensatory, które warto byłoby podmienić :).

Jeśli chodzi o trafo to zalecane jest 2x13v (13v-0-13v).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gomes]

Dziekuje bardzo za schemat ale dalej nie rozumiem po co potrzebne jest trafo z dwoma odczepami. Na schemacie jest tylko jeden mostek gretza. Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

AG=analog ground

to jest zasilanie symetryczne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Maja 2012 przez Ape

[artw]

w tym jednym mostku uzyskujemy napięcie ujemne i dodatnie ,natomiast masą tych napięć jest właśnie odczep transformatora

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gomes]

Juz doczytalem jak dziala zasilanie symetryczne. Czy dobrze rozumiem, ze potrzebne jest ono do zasilania opamow do wzmocnienia sinusoidalnego ( jak pomine wzmacniacze operacyjne i wykorzystam swojego preampa z lampa to symetryka mozna sobie darowac) czy jest on konieczny zeby mozna bylo zrealizowac komunikacje po swiatle (toslink) ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[camil211]

Po przeanalizowaniu forum oraz innych materiałów zaplonowałem modyfikację Lampucery mini na PCM1798. Zamierzam wyminić wszystkie kondensatory (poza tymi w sekcji opamow) tak jak na schemacie uzytkownika Bzyku.



Następnym krokiem jest metoda postępowania zgodnie z poradnikiem z Lampizatora:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

- modyfikacja płytki zasilacza, usunięcie elementów odpowiedzialnych za napięcie 12v

- usunięcie opampow oraz wylutowanie kondensatorow c55-c58 oraz rezytorów r27-r30



po wyprowadzeniu segnału z daca, mam w plnach lampizacje według schematu:







Wybrałem akurat ten sposób, gdyż jest on dobrze opisany w poradniku:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



cały układ można zkupić także w internecie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

lecz cena jego jest dość wysoka. Myślę, że lepiej będzie skompletować zestaw elementów i złożyć wszystko metodą na "pająka"..



Znawców w temacie. Prosiłbym o ocenę tej metody modyfikacji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[chudar]

O dłuższego czasu męczę Lampucerę na PCM1798 i zapewniam, że oprócz lampizacji i wymiany kondensatorów(oczywiście na zasadzie starannego ich doboru, a nie hurtowej wymiany" na pałę") równie wartościową modyfikacją jest wykonanie osobnego zasilania analogowej części DACa. Co do pojemności kondensatorów - warto zajrzeć do datasheeta PCMa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[madly]

Po przeanalizowaniu forum oraz innych materiałów zaplonowałem modyfikację Lampucery mini na PCM1798. Zamierzam wyminić wszystkie kondensatory (poza tymi w sekcji opamow) tak jak na schemacie uzytkownika Bzyku.



Następnym krokiem jest metoda postępowania zgodnie z poradnikiem z Lampizatora:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

- modyfikacja płytki zasilacza, usunięcie elementów odpowiedzialnych za napięcie 12v

- usunięcie opampow oraz wylutowanie kondensatorow c55-c58 oraz rezytorów r27-r30

Wybrałem akurat ten sposób, gdyż jest on dobrze opisany w poradniku:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



cały układ można zkupić także w internecie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

lecz cena jego jest dość wysoka. Myślę, że lepiej będzie skompletować zestaw elementów i złożyć wszystko metodą na "pająka"..



Znawców w temacie. Prosiłbym o ocenę tej metody modyfikacji.



Rezystor konwersji 650R? Potem wzmacniasz to 15-20x.... Hmmm PCMka będzie się dusić na tak dużej wartości rezystora konwersji a na wyjściu dostaniesz wielki kilkunasto woltowy sygnał, który potem będziesz tłumił. Zastosuj rezystor z przedziału 75-150R. Nowoczesne DACe prądowe są konstruowane z myslą o konwersji aktywnej i pracują lepiej, gdy widzą jak najmniejszą rezystancję konwersji I/V (a opampy taką zapewniają).



Zamiast filtracji anodowej CRC z wielką i spowalniającą dźwięk wartością 6,8 kOhm, zrób filtrację aktywną na MOSFECIe. Zagra znacznie lepiej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 31 Maja 2012 przez madly

[kocurmarcin]

O dłuższego czasu męczę Lampucerę na PCM1798 i zapewniam, że oprócz lampizacji i wymiany kondensatorów(oczywiście na zasadzie starannego ich doboru, a nie hurtowej wymiany" na pałę") równie wartościową modyfikacją jest wykonanie osobnego zasilania analogowej części DACa. Co do pojemności kondensatorów - warto zajrzeć do datasheeta PCMa.

Kolego moglbys cos wiecej napisac o tej modyfikacji ?

Niedawno zlampizowalem moja WK- WA konwersja narezystorze 100 i gra to bardzo fajnie , Ale jak mozna lepiej to cemu nie .



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[chudar]

Trzeba zrobić zasilacz dający na wyjściu 5V, czyli dwa dobre kondensatory i stabilizator, najlepiej niskoszumowy. Zwykły stabilizator też może być. Wskazany jest też osobny mini-transformator do zasilania. Należy przeciąć ścieżkę zasilającą część analogową i wpiąć się tam nowym zasilaczem. Oczywiście TRZEBA BARDZO UWAŻAĆ! - pomyłka może się skończyć uwaleniem Lampucery. Kondensator C4 moim zdaniem nie większy niż 10 Uf. Przy tej pojemności bardzo wyraźnie słychać róznice przy próbach różnych kondensatorów, przy większych pojemnościach różnice brzmieniowe zacierają się.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kocurmarcin]

Trzeba zrobić zasilacz dający na wyjściu 5V, czyli dwa dobre kondensatory i stabilizator, najlepiej niskoszumowy. Zwykły stabilizator też może być. Wskazany jest też osobny mini-transformator do zasilania. Należy przeciąć ścieżkę zasilającą część analogową i wpiąć się tam nowym zasilaczem. Oczywiście TRZEBA BARDZO UWAŻAĆ! - pomyłka może się skończyć uwaleniem Lampucery. Kondensator C4 moim zdaniem nie większy niż 10 Uf. Przy tej pojemności bardzo wyraźnie słychać róznice przy próbach różnych kondensatorów, przy większych pojemnościach różnice brzmieniowe zacierają się.



Dzieki , narazie czekam na konwerter Jarkac , tzn usb asynchroniczne ,nastepnie zabiore sie za to zasilanie.



Dzisiaj wyjmowalem i wkladalem upsampler , zapomnialem sie nie wylaczylem zasilania , i teraz jest cisza . Ciekawe co uwalilem , jak dir to nie bedzie problemu bo planuje podac sygnal z konwertera I2S od razu na upsampler. Mial ktos moze takie zdarzenie ? Gram z kompa wiec inne wejscia nie beda potrzebne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Czerwca 2012 przez kocurmarcin

[23031970]

Mam do Was pytanie , czy używaliście tego konwertera i porównywaliście z innymi , tj. konwerter USB-SPDiF > RONIN 24/96 <

Z góry dziękuję za wszelkie informacje !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[madly]

Trzeba zrobić zasilacz dający na wyjściu 5V, czyli dwa dobre kondensatory i stabilizator, najlepiej niskoszumowy. Zwykły stabilizator też może być. Wskazany jest też osobny mini-transformator do zasilania. Należy przeciąć ścieżkę zasilającą część analogową i wpiąć się tam nowym zasilaczem. Oczywiście TRZEBA BARDZO UWAŻAĆ! - pomyłka może się skończyć uwaleniem Lampucery. Kondensator C4 moim zdaniem nie większy niż 10 Uf. Przy tej pojemności bardzo wyraźnie słychać róznice przy próbach różnych kondensatorów, przy większych pojemnościach różnice brzmieniowe zacierają się.



Napisałeś, że przy C4 powyżej 10uF zacierają się różnice brzmieniowe, a poniżej mocno słychać różnice pomiędzy kondensatorami - wniosek C4 <= 10uF. Mam na to inną teorię, pojemność C4 ma być >= 10uF :D. Dlaczego, poniżej różnica w parametrach kondensatora ma wpływ i przy deficycie pojemności te lepsze, które mają lepsze właściwości przy wyższych częstotliwościach wypadają słyszalnie lepiej.



Napięcie +5VB lecące na analog PCM1798 jest praktycznie dedykowane tylko dla PCMKi (dla CD4053 ustawi tylko stan wysoki na nie używanych bramkach). Problem z tym napięciem leży w tym, że stabilizator jest na płytce zasilacza oddalonej ścieżkami o jakieś 20-30 cm. Analog PCMKi widzi więc głównie to, co ma na kondensatorach. Dodanie oddzielnego +5V dla analogu ma oczywiście sens, pod warunkiem, że, stabilizator umieszczamy BLISKO DACa.



Niezależnie od tego Chińczycy przyoszczędzili na trzech kondensatorach, które powinny być wokół PCMki. Dwa na zasilaniu Vcc2R i Vcc2L - wg noty powinny tam siedzieć 10uF - NALEŻY wręcz je umieścić na kanapkę na kondensatorach oznaczonych jako C40 i R13 (na schemacie jest błąd sugerując rezystor, w rzeczywistości siedzi tam kondensator ceramiczny SMD analogicznie, jak na zasilaniu Vcc2L). Na załączonych zdjęciach widać, jak umieściłem kondensatory SMD, które lepiej się trzymają od lutowanych przewlekanych. To dość istotna rzecz, a prosta do zrobienia.

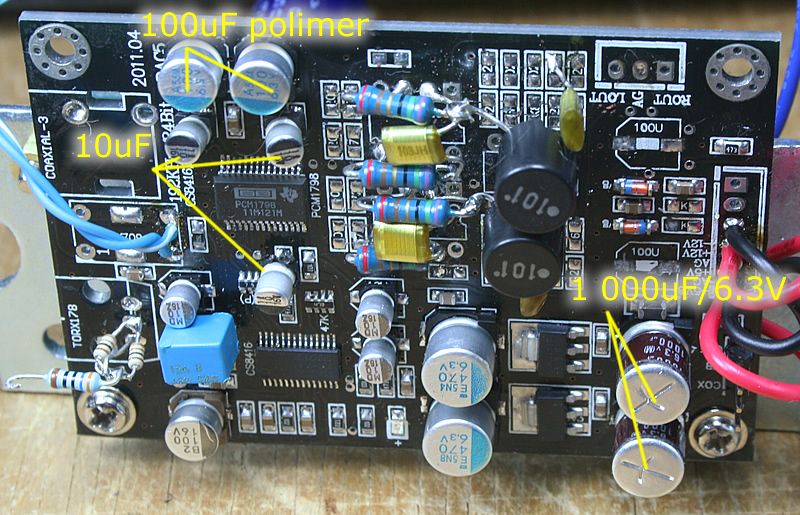

Zdecydowanie warto również umieścić "na kanapkę" na kondensatorze C42 dodatkowy elektrolit na zasilaniu Vdd. Ja umieściłem 10uF SMD.



C4 i C46 dałem polimerowe (OSCONy są polimerowe) kondensatory 100uF bodajże Fujitsu - ekwiwalenty OSCONów.



Kolejna rzecz - kondensatory C25 i C26 za dławikami są głównym,i kondensatorami na płytce dla +5V i +5VB i mają po 100uF (przed dławikami na płytce zasilacza po odpowiednich stabach jest 1000uF), za stabilizatorami 3,3V jest od razu 470uF plus to, co dalej powstawiamy. Dla bezpieczeństwa (suma pojemności za stabem 3,3V powinna być mniejsza od pojemności przed stabem 3,3V a stabem 5V) oraz poprawienia filtracji warto kondensatory C25 i C26 dać zdecydowanie większe, ja dałem SMD Elna 1000uF/6,3V.

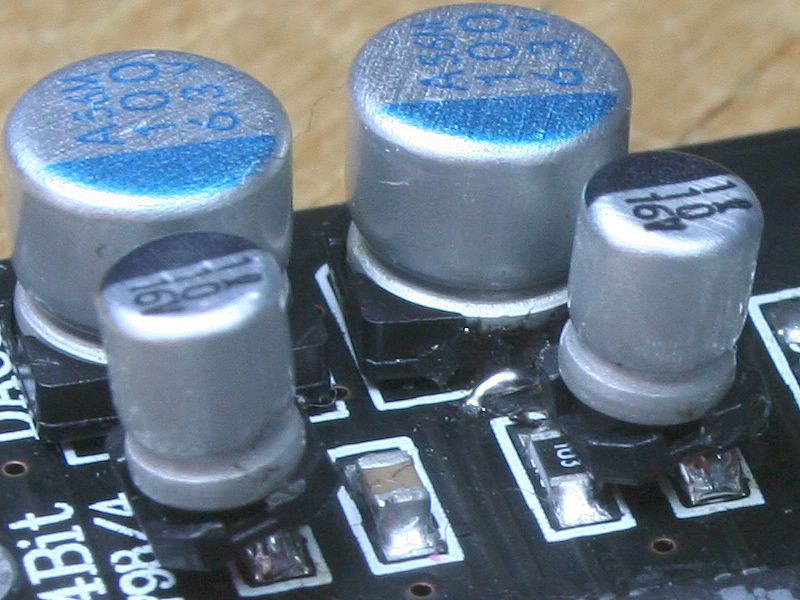

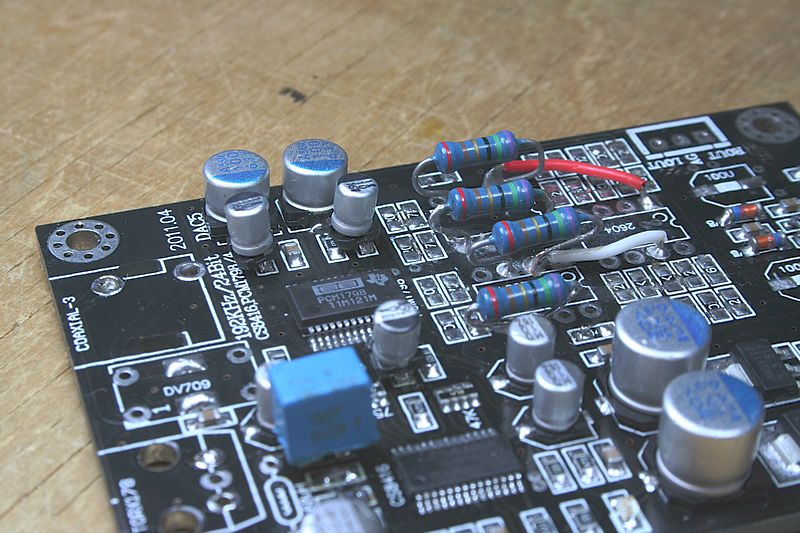

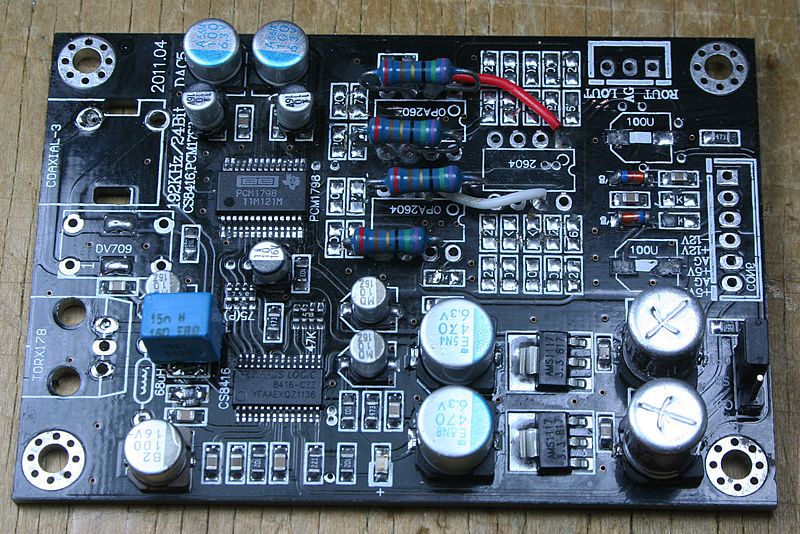

Poniżej zdjęcia gołej lampucery mini przed zmianami, potem oczyszczonej do lampizacji z całego zbędnego opampowego analogu, wywalone gniazda RCA oraz TOSLINK (emigrowały na obudowę) i przede wszystkim dodane i zmienione kondensatory. Dalej zbliżenie na dodane kondensatory na zasilaniu Vcc2R i L.



Uwagi są aktualne dla wszystkich bawiących się na lampucerze mini z PCMką.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Czerwca 2012 przez madly

[camil211]

Właśnie się wziąłem za wymianę kondensatorów w lampucerze mini PCM1798. Podczas wlutowywania kondensatora C4 uszkodziłem punkt lutowniczy w miejscu "plusa". Moje pytanie, skąd mogę pobrać sygnał alternatywny dla tego punktu. Czy mogę to zrobić z sąsiedniego punktu (+) kondensatora c46?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[madly]

Właśnie się wziąłem za wymianę kondensatorów w lampucerze mini PCM1798. Podczas wlutowywania kondensatora C4 uszkodziłem punkt lutowniczy w miejscu "plusa". Moje pytanie, skąd mogę pobrać sygnał alternatywny dla tego punktu. Czy mogę to zrobić z sąsiedniego punktu (+) kondensatora c46?



Tak.

Laminat jest bardzo kiepski i o uszkodzenie punktów lutowniczych na prawdę nie trudno. Trzeba to robić bardzo cierpliwie i delikatnie. Warto dać odrobinę cyny ołowiowej do lutu, ułatwia to rozlutowanie i obniża temperaturę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[camil211]

Po wymianie kondensatorów moja lapmucera nie gra :(. We wszystkich wymienionych kondensatorach jest napięcie. Więc luty powinny być dobre.

Pomierzyłem napięcia na kondensatorach w przypadku kilku mam wątpliwości: C23 ma 1,15v, C46 - 2,72v, C4 - brak napięcia.

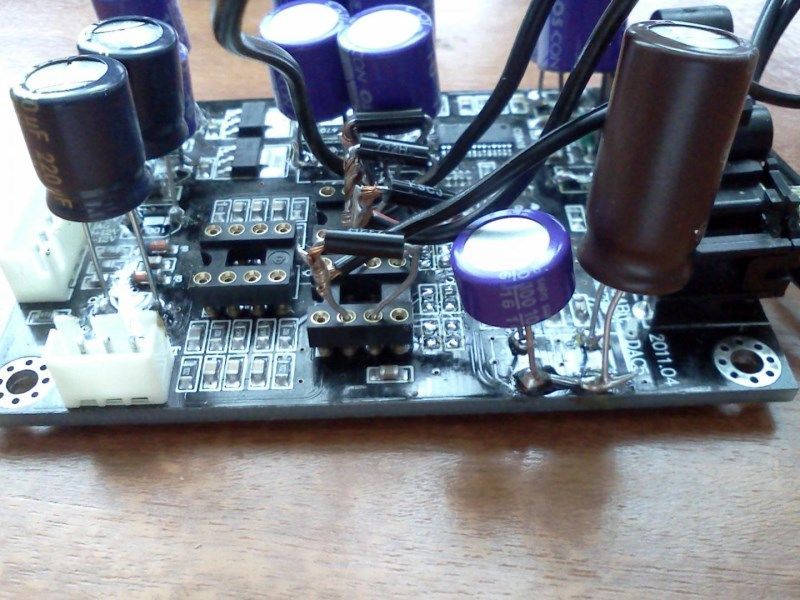

Dioda w dacu święci, wygląda, że jest wszystko dobrze tylko nie ma dźwięku. Dodam, że używam wejścia coaxialnego. Opamy mam wycągnięte, a sygnał pobieram z pinów nr 6, natomiast masę z pinów nr2 poprzez rezytory 200r. Poniżej załączam fotki.

Czy ma ktoś pomysł jak mogę sprawdzić gdzie popełniłem błąd. Jak można sprawdzić czy kość DACA nie jest zepsuta.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[plastikowy]

Camil211; koło Elny masz dolutowaną zworkę do Oscona? Nie odczepiła Ci się tam ścieżka przypadkiem? bo ona z tego co pamiętam łączy się jeszcze jakoś z dac'iem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[madly]

Jeśli na C4 brak napięcia (+5V), to znaczy, że masz przerwaną ścieżkę. Sprawdź, czy na plusie C46 masz +5V. Dalej sprawdź, czy na C41 masz z jednej strony masę, a z drugiej +5V, sprawdź, czy na nóżce 23 VCC1 masz napięcie +5V. W razie potrzeby zrób mostki kabelkiem. Być może masz zerwaną ścieżkę od C4 do C41 i VCC1 i nie zasilasz analogu DACa. Odzwoń to omomierzem bez włączonego zasilania i sprawdź, czy nie masz tam przerwy.



Bez oscyloskopu to ciut słabo widzę namierzenie czegokolwiek o ile to nie jest przerwana ścieżka.



ZDECYDOWANIE odradzam umieszczanie tak, jak zrobiłeś rezystorów konwersji I/V. Niby siedzą w podstawkach sztywno, ale ruszenie przewodu luzuje rezystor i potrafi stracić kontakt albo wręcz się wyrwać. PCMka jest dość wrażliwa i łatwo ją uszkodzić.



Ja pozbyłem się w ten sposób kości DACa mierząc oscyloskopem sygnały. Kosztowało mnie to dodatkowe dwie PCMki, które próbowałem wlutować w miejsce uszkodzonej. Pomimo wylutowywania specjalną cyną niskotemperaturową (DAC schodzi wręcz z laminatu) ścieżki pozłaziły i w efekcie końcowym straciłem kupę czasu i dodatkową kasę za następne kostki. Ten laminat jest jednorazowy... Na zdjęciach wyżej widać, jak dalej jest oczyszczona płytka. W drugiej nie popełniłem już tego błędu ;-).



Btw. z tego, co pamiętam, któreś z rezystorów dalej wpływają również na konwersję I/V.



Jeszcze jedna uwaga. Nie ma sensu wymienianie na pałę jak leci Osconami wszystkiego. Za dużo Osconów i zaczyna być kiepsko. Kompletnie nie ma sensu wymiana kondensatora C3, ta ma być 10u i obsługuje funkcję reset....



Dawanie tak długich nóżek neguje częściowo zysk z lepszego kondensatora, wydłużają się krytyczne ścieżki odsprzęgania, rośnie indukcyjność połączenia. Na krótko, na ile się da. Jeśli możesz dostać wersję SMD, to lepiej użyć taką, nie urwie pada przy ruszeniu kondensatora, krótsze nóżki, itd. Panasonic FC na zasilaniu opampów można wyrzucić, przy konwersji i/v są niepotrzebne.



Na odsprzęganiu analogu DAC'a jakoś mi się Elna Silmic nie sprawdziła, za to świetnie Elna Cerafine.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Czerwca 2012 przez madly

[camil211]

Camil211; koło Elny masz dolutowaną zworkę do Oscona? Nie odczepiła Ci się tam ścieżka przypadkiem? bo ona z tego co pamiętam łączy się jeszcze jakoś z dac'iem.

Tak, zgadza się. Tam gdzie jest elna odpadła mi ścieżka lutownicza. Więc sygnał ciągnę od oscona C46 poprzez zworkę. Właśnie coś mi się wydaje nie tak w tym miejscu, bo na napięcie na elnie jest 5v, natomiast na osonie jest 2,72 v ( a według schematu chyba powinno być także 5v).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
