GAINCLONE

[Demasked75]

Albo pokażę wam jak wygląda środek, a co mi tam.

Piękna robota a zasiłka wygląda jak hydraulika. Cudo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[masakrator]

Obudowy z Corianu wyszły pięknie! W grudniu zbierałem informacje o corianie w kontekście remontu kuchni to cena oscylowała w okolicach 900zl/mb (100x60cm). Tańszy i prawie identyczny z corianem (3M) jest Sterion (Samsung), wychodził około 650 z obróbka za mb. Jak widziałem jakie elementy z tego materiału się robi to jestem przekonany ze usługowo nie będzie problemu z wykonaniem obudowy, wykonują z tego zlewy ociakacze, cokolwiek sie wymysli to jest to do zrobienia - pozostaje kwestia ceny.



Gratuluje pomysłu!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krakus75]

> Ptyś



Opisy gniazd planuję zrobić w niedługim czasie. Czekałem na diody i ostateczny wybór kolorów. Jeżeli chodzi o gałki to nie planuję ich oznaczać bo tak bardziej mi odpowiada. Jak sprzęt jest wyłączony to wygląda bardzo minimalistycznie.

Z Corianem mam do czynienie na co dzień w pracy. Nie wiem ile dokładnie kosztuje ani gdzie go kupić (spróbuj stolarnie). Występuje w arkuszach o wymiarze 3700 x 710 mm i kosztuje ok 1500zł. Ja do zbudowania obudowy użyłem odpadów poprodukcyjnych więc nie kosztowało mnie to nic. Każdy kolor Corianu ma odpowiedni klej w tym samym kolorze. Jest to klej dwuskładnikowy, który po zaschnięciu zmienia się w masę podobną do materiału sprzedawanego w arkuszach. Jest jedynie trochę miększy. Arkusze po rozgrzaniu do 300 stopni można dowolnie formować. Przyjmuje wtedy konsystencję żelu. Obrabia się go tak samo jak drewno czyli wszelkimi elektronarzędziami stolarskimi. Nie polecam używać narzędzi ręcznych bo Corian jest kruchy i łatwo odpryskuje.



>maxdila



Nie bardzo wiem o czym piszesz? Jak powinny być podłączone przewody?



Zdjęcia robione były po zakończeniu wzmacniacza i po wielogodzinnych odsłuchach.

Wzmacniacz nie wydaje niepożądanych dźwięków.



>masakrator



No właśnie. Cena jest zaporowa. Gdyby był tańszy to idealnie nadawał by się na kolumny głośnikowe. Masę własną ma tak wielką, że kolumny ważyły by tonę :) Waga własna podobna do wagi własnej betonu.

Napisałem Corian bo jest to najbardziej rozpoznawalna nazwa. Tak naprawdę obudowa zrobiona jest z LG HI-MACS. Fotka pokazuje proces powstawania gałki regulacji głośności.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Marca 2011 przez krakus75

[rci2950]

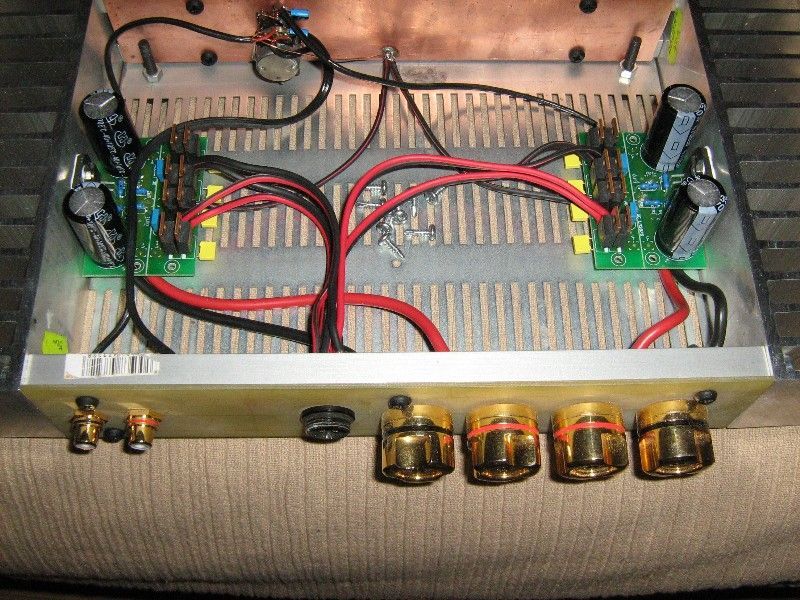

witam wszystkich pytanie dlaczego brumi już próbowałem różnej kombinacji przewodów i ciągle delikatny brum jest

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rci2950]

jak wyrzucę potencjometr i sygnał podłącze bezpośrednio do gniazd to brumu nie ma odizolowanie potencjometru pogarsza sytuacje już nie wiem co zrobić

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kat01]

masz tam przykrecona na froncie płytke laminatu ktora jest masa potencjometru lub masa ekranow kabli, nie widze dobrze i do niej ida dwa kable z obu mostków prostowniczych i sie łącza na samym srodku płytki a mowiac inaczej masz petle masy, musisz to zlikwidowac i problem zniknie. Moge dac uciac rede ze kable nie ekranowane daja mniej szumu niz ekranowane w ten sposób(płytka laminatu)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxdila]

A podstawa nie daje się dwóch mostków prostowniczych dla trafa z 2ma odczepami.

Wywal jedną płytkę z mostkiem, drugą podłącz do tych kabelków z gniazda i z tej płytki wyciąg zasilanie na każdy kanał.

Po co jest ten drucik pomiędzy potkiem a tym czymś (dioda?) na środku ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Marca 2011 przez maxdila

[rci2950]

witam mam trafo z 4 odczepami a nie 2 (trafo ma dwa osobne uzwojenia po 22v niepolaczone ze soba) odlaczenie masy od mostkow do laminatu nic nie daje

oraz masy od potencimetu do laminatu dalej brumi

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxdila]

Z tego co napisałeś wynika że masz 2 odczepy !

Dwa osobne uzwojenia po 22v to dwa odczepy.

Jak byś miał 4odczepy to by było 4x22V czyli 8kabelków na wtórnym.





Dla dual mono potrzebujesz właśnie 4odczepy 2x22V i wtedy używasz dwóch płytek z mostkami.

Widzę że przy tej wtyczce masz połączone ze sobą przewody zasilające od obu kanałów - więc na oko nie masz dual mono i trafa z 4-ma odczepami !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rci2950]

ok odepne jedna koncowke od trafa i zobacze czy jeden kanal nie brumi tego nieprobowalem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rci2950]

witam po odłączeniu jednej końcówki brum zmalał ale jest to tak na 50% tego co było jednak jest i trzeba odsunąć się na 30 cm od kolumny i jest cisza a powinna być chyba tylko cisza nawet przy głośniku co można jeszcze zrobić??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxdila]

Nie wiem po co te kondziorki przy potencjometrze i ten drucik ?

Tył masz z metalu czy jakiś plastik bo nie widzę izolacji na gniazdach :]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rci2950]

witam laminat jest na tyle bez miedzi tych condensatorkuw juz nie ma i tego drucika ale i tak brumi delikatnie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kat01]

ja bym zrobił tak: trzeba odłamac jeden z zasilaczy i wywalic a z rdugiego zrobic wspolny dla obu koncóek i z niego prowadzisz mase(z jednego punktu) do potencjometru i ewentualnie do ekranow kabli , brum powinien byc słyszalny przy wsadzeniu ucha w wysokoskuteczny głosnik czyli w twoim przypadku zaden. Ja zrobiłem klona w drewanianej obudowie na płytkach uniwersalnych i nie ekranowanych kablach i szum zeby usłyszec musi byc absolutna cisza w pokoju i głowe trzeba zbliżyc do głósnika na pare cm....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[emasik]

A może po prostu źródło ma to do siebie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

Trochę OT :)))

Jest do wzięcia -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) :)))

Kontakt na e-mail podany w "o mnie".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

witam wszystkich pytanie dlaczego brumi już próbowałem różnej kombinacji przewodów i ciągle delikatny brum jest



Nie napisałeś w jaki sposób podajesz sygnał. Jeżeli jest to kabel jack > 2 RCA to może brumić, sam tak miałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

Albo pokażę wam jak wygląda środek, a co mi tam.





Patrząc na wnętrze Twojego GC. O ile obudowa budzi mój ogrony szacunek czy wręcz podziw :) o tyle wnętrze mówi wszystko i powiem więcej jest wykonany tak że po obejrzeniu nie mam wątpliwosci że napisałes prawdę o brzmieniu. Bez odsłuchu powiem ci że musi on grać zle.



Trafo moze byc ....ale jedna płytka mostka to błąd jesli masz trudne kolumny, brak odpowiednich kondków (wogóle brak) przy diodach to drugi błąd.

Za długie kable to kolejny. Lity drut...kolejny itd etc. Uzycie Panasonic pomine milczeniem lepsze są BC Comp. z obecnie dostępnych.

Nie dziwię się że to nie steruje wooferami bo praw fizyki nie przeskoczysz.



Jesli moge zasugerować poprawienie wnętrza....szkoda takich ładnych obudów. Zrób zmiany i pozycz dobry lampowy pre to sie zdziwisz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krakus75]

Patrząc na wnętrze Twojego GC. O ile obudowa budzi mój ogrony szacunek czy wręcz podziw :) o tyle wnętrze mówi wszystko i powiem więcej jest wykonany tak że po obejrzeniu nie mam wątpliwosci że napisałes prawdę o brzmieniu. Bez odsłuchu powiem ci że musi on grać zle.Trafo moze byc ....ale jedna płytka mostka to błąd jesli masz trudne kolumny, brak odpowiednich kondków (wogóle brak) przy diodach to drugi błąd.Za długie kable to kolejny. Lity drut...kolejny itd etc. Uzycie Panasonic pomine milczeniem lepsze są BC Comp. z obecnie dostępnych.Nie dziwię się że to nie steruje wooferami bo praw fizyki nie przeskoczysz.Jesli moge zasugerować poprawienie wnętrza....szkoda takich ładnych obudów. Zrób zmiany i pozycz dobry lampowy pre to sie zdziwisz.



Mam nadzieję, że piszesz to jako elektronik z wykształcenia. Ja jestem stolarzem dlatego obudowy potrafię zrobić takie jak widać. Jeżeli chodzi o elektronikę to nie znam się na niej kompletnie. Nie znam się na niej do tego stopnia, że aby złożyć GC musiałem kupić lutownicę i cynę z czym miałem do czynienia pierwszy raz. Więc cokolwiek napiszę na temat elektroniki będzie to tylko i wyłącznie moje prywatne rozumowanie "nie elektronika".



Zestaw GC zakupiony został ze stronki:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tam też możesz znaleźć załącznik: LM3875 User Guide PDF, gdzie dokładnie krok po kroku opisane jest jak zbudować ten wzmacniacz. Jest tam napisane, że jeżeli nie robimy dwóch monobloków lub jeżeli wzmacniacz nie jest napędzany dwoma transformatorami nie ma potrzeby używania dwóch prostowników. To samo napisane jest o kondensatorach na prostowniku. Jest on co prawda w zestawie ale napisane jest, że można go użyć ale nie ma takiej konieczności. Więc go nie użyłem. Zestaw zaprojektowany jest przez chyba legendarnego już na tym forum Petera. Więc nie wieżę, że pozwoliłby sobie na komercjalne sprzedawanie swojego produktu gdyby nie był w pełni dopracowany.



A teraz moje pojmowanie praw fizyki "na chłopski rozum"

Kondensatory spełniają rolę gromadzenia energii po to aby w momencie chwilowego niedoboru napięcia mogły oddać nagromadzoną energię podzespołom, które jej potrzebują. Trafo ma 300W więc nie ma szans na chwilowy niedobór mocy.

Jeżeli chodzi o jedną płytkę mostka to kilka wpisów wcześniej znajdziesz jak piszą innemu użytkownikowi forum, że użycie dwóch płytek mostka to błąd. Gdzie wobec tego leży prawda?

Za długie kable? (piszesz o kablach zasilających?) A jak długie powinny być? Proszę wylicz mi ze wzorów fizycznych jaka jest oporność obecnego kabla (6cm o średnicy 1.5mm) I o ile zmieni się jego oporność jeżeli skrócę go 3cm.

Lity drut? A co to za różnica jaki będzie to przewód przy tak krótkich odległościach. Ścieżki na płytkach drukowanych są lite, dużo mniejszy jest ich przekrój i na bardziej skomplikowanych układach droga od wejścia do wyjścia jest dużo dłuższa i jakoś nikt tego nie kwestionuje.

Kondensatory Panasonica czy BC Comp. Podejrzewam, że różnica między nimi jest tak niewielka, że nie poprawią one wrażeń dźwiękowych o ile w ogóle je poprawią bo kondensatory nie grają one tylko kumulują energię i tyle.



Proszę może chociaż ty wytłumaczysz mi dokładnie to co sam napisałeś bo to forum roi się od fantastycznych teorii ale jak przyjdzie co do czego to nikt nie potrafi podać konkretów. A gdyby mój opis wrażeń dźwiękowych był nieprawdziwy albo wzmacniacz niepoprawnie wykonany to myślę, że sam Prter napisał by coś na ten temat ponieważ wypowiadał się na tym forum nie raz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[shark700]

->krakus75

Porównaj czym różnią się wzmacniacz typu Patek od np Integrated Amp Petera, kondensatorami na pewno.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Boomerang]

@krakus75

Pamiętasz może, jak wygląda " f(x)=|sinx| " ?

Co jedną setną sekundy przez chwilę o długości bliskiej zeru do twoich kondensatorów nie dopływa ŻADNE napięcie, nawet gdybyś miał transformator 5kW... Tak działają prostowniki z mostkiem graetza (przy transformatorach JEDNOfazowych). Całe te "rowy" to spadki napięcia. To właśnie w TYM czasie twój wzmacniacz zasila rozładowujący się kondensator.

A teraz chodzi o to, że skoro kondensator się rozładował, to kiedy się naładuje spowrotem? Ano w momencie kiedy przypłynie następna "fala" z prostownika. Fala ta przejmuje rolę zasilania wzmacniacza, a dodatkowo ładuje kondensator.

I to właśnie na tym odcinku poruszają się największe prądy w całym wzmacniaczu (mostek - filtracja).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krakus75]

>Boomerang





Z tego co piszesz rozumiem, że kondensatory na końcówkach mocy w zupełności wystarczą na wypełnienie tego milisekundowego niedoboru mocy. Bo dlaczego Peter pisał by, że nie są one konieczne na prostowniku?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

Mam nadzieję, że piszesz to jako elektronik z wykształcenia. Ja jestem stolarzem dlatego obudowy potrafię zrobić takie jak widać. Jeżeli chodzi o elektronikę to nie znam się na niej kompletnie. Nie znam się na niej do tego stopnia, że aby złożyć GC musiałem kupić lutownicę i cynę z czym miałem do czynienia pierwszy raz. Więc cokolwiek napiszę na temat elektroniki będzie to tylko i wyłącznie moje prywatne rozumowanie "nie elektronika".







Nie jestem elektronikiem tylko melomanem, nie mniej zbudowałem swoje 2 wersje GC wyłącznie dzięki kolegom z forum AS w tym Petera Daniela dla którego mam wiele, wiele szacunku za jego nieskończoną cierpliwość:),znakomite kompetencje i ogromną kulturę osobistą . Podobnie jak Ty kupiłem lutownicę aby złozyć GC. Pierwszy złozyłem w szufladzie, zrobiony podobnie do twojego (jednak znacznie gorzej)....ostateczna wersja zaistniała po ok. dwóch latach!!! prób odsłuchowych które w znacznej ilości robiłem w towarzystwie kolegów z forum. Dwa razy można było posłuchać mojego klonika na Audio Show w pokojach DIY gdzie grał obok lamp na GM70 i podłączony do Hi-End`owego pre i innej elektroniki zagrał z tak że szczęka opadła.

Z tym że zanim został dopracowany, wypróbowalismy około dziesięciu róznych traf od 150VA do 800VA na przerózne napięcia wtórne. Sprawdzalismy co wnoszą poszczególne połączenia (rodzaje i przekroje kabli sygnałowych, głosnikowych, prądowych) różne diody, kondy etc. Dosc że zniszczyłem fizycznie ze dwa komplety płytek:)))))

Miałem tez mozliwosć bezpośredniego porównania z Patkiem który swojego czasu przysłał Peter do KAiM.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Zauwazyłem że niektóre zmiany były na pograniczu sugestii inne całkiem wyrazne. GC był wożony i podłączany gdzie tylko się dało, musiałem być pewien że "wycisnąłem" z tego scalaczka wszystko. Oczywiście są Black Gate chip BGN100uf50V/ mostki STD1000/50V, pozłacane płyteczki, kable sygnałowe Cardasa,prądowe kimbera itd. Trafo 400VA 4x24V.

Inna sprawa że cały mod był robiony na głosnikach Scana 8545.9900 które lepiej niz inne kolumienki pokazują różnice(niuanse) zarówno na basie jak i na górze, obecnie uzywam wysokoskutecznych na Fostexach.





Wiem jedno że da się tutaj sporo poprawić jesli wgryziesz się w temat....w sumie trudno przeczytac ten wątek ale może warto trochę poszperać.



Zapewniam cię że nie musisz byc elektronikiem by złozyć fajnego Gainclone. Pozdowienia.



[



Peter używa(ł) kolumn na Fertinach (ok100db)nie są to prądożerne głosniki a Scany już zdecydowanie tak.

Krakus ...jakie głosniki napędzasz ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Marca 2011 przez antos

[krakus75]

>antos



No to widzę, że twoja droga do perfekcji była długa i kosztowna. Zwracam koledze szacunek. Niestety ja nie mam możliwości na poprawki mojego GC (inne hobby). Mieszkam na odludziu Wysp Brytyjskich gdzie ludzie gonią za pieniądzem a nie uprzyjemniają sobie życie. Nie mam więc gdzie porównać doznań dźwiękowych czy posłuchać innych dobrych klocków. Zostaje mi tylko to co sam zakupię gdzieś okazyjnie. Zestaw jaki obecnie używam znajdziesz w "O Mnie" a jak wyszukasz moich wpisów to zobaczysz fotki. Głośniki jakie mam to RX1 z akustyka czyli trudne do napędzania.



Mój GC gra, jak gra. Pogodziłem się już z tym. Najważniejsze, że nie brumi i nie szumi a głośnego słuchania nie jestem wcale amatorem. Przy cichych odsłuchach jest bardzo dobrze i tak już zostanie. Pozdro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

>antos



No to widzę, że twoja droga do perfekcji była długa i kosztowna. Zwracam koledze szacunek. Niestety ja nie mam możliwości na poprawki mojego GC (inne hobby). Mieszkam na odludziu Wysp Brytyjskich gdzie ludzie gonią za pieniądzem a nie uprzyjemniają sobie życie. Nie mam więc gdzie porównać doznań dźwiękowych czy posłuchać innych dobrych klocków. Zostaje mi tylko to co sam zakupię gdzieś okazyjnie. Zestaw jaki obecnie używam znajdziesz w "O Mnie" a jak wyszukasz moich wpisów to zobaczysz fotki. Głośniki jakie mam to RX1 z akustyka czyli trudne do napędzania.



Mój GC gra, jak gra. Pogodziłem się już z tym. Najważniejsze, że nie brumi i nie szumi a głośnego słuchania nie jestem wcale amatorem. Przy cichych odsłuchach jest bardzo dobrze i tak już zostanie. Pozdro





Dołóż choć ze dwa kondy do mostka i zmień silvera-anniversary na cokolwiek innego...ten kabel to samo zło ;) bez basu wywalona srednica i brudna wywalona góra...najgorszy kabel jaki miałem :) sorry musiałem to napisać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krakus75]

OK. Zrobię jak sugerujesz. Teraz mam dwa wzmaki więc i tak potrzebuję dodatkowych kabli głośnikowych (jakieś sugestie?). GC na razie nie używam bo remontuję pokój odsłuchowy a jak skończę to zabieram się za drugi zestaw głośników do mojej Yamahy. Tym razem podstawkowe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Marca 2011 przez krakus75

[Peter Daniel]

Z tego co piszesz zrozumialem ze uzywasz potencjometr 100k w pasywce?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krakus75]

Użyłem 100k w pasywce bo poprzednio miałem NVA P90, który miał 100k i było ok. Tak na prawdę to zbudowałem kopię NVA P90

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Z GC pasywka 100k to nie najlepsze rozwiazane, szczegolnie kiedy potencjometr jest w oddzielnej obudowie. W takim przypadku sugerowal bym raczej 10k lub 25K



W ogole, duzo lepszym rozwiazaniem bylo by umieszczenie potencjometru w obudowie wzmacniacza a w drugiej obudowie przelaczac tylko zrodla, tak to jest zrobione w ofercie 47Labs i z pewnoscia nie bez powodu.



Odnosne plytek z diodami prostowniczymi, o ile pamietam, Shark kiedys tlumaczyl czemu nie powinno sie uzywac dwoch plytek z pojedynczym transformatorm.



Jesli kolumny sa trudne do wysterowania, jak najbardziej mozna zwiekszyc baterie kondensatorow (do 10,000uF), plytki umozliwiaja taka opcje. Wzmacniacz bedzie gral wtedy tez podobnie do Yamahy;-)



Obudowy sa bardzo ladne, polaczenia jak najbardziej prawidlowe. Ogolnie jednak, mam wrazenie ze autor chcial wypelnic pusta przestrzen w srodku. ;-)

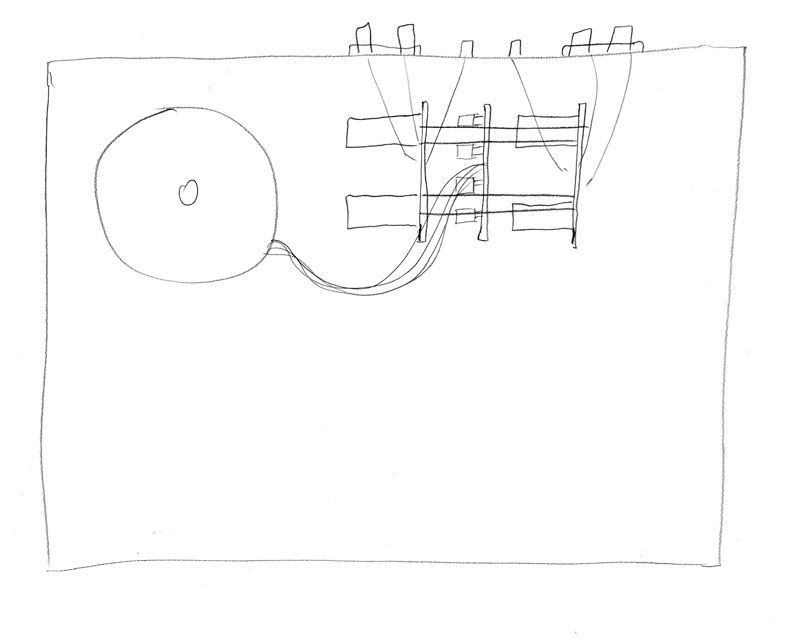

Proponowal bym bardziej praktyczny uklad podzespolow: skroci to znacznie polaczenia oraz wyeliminuje uzycie Monster Cable Video 3, ktory z pewnoscia nie wnosi tu nic dobrego ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Marca 2011 przez Peter Daniel

[krakus75]

Dziękuję za sugestie. Zrobię jak proponujesz i opiszę wrażenia.

P.S. Masz rację chciałem wypełnić przestrzeń :P ale poprzestawiam to tak jak naszkicowałeś. W końcu obudowy nie są przezroczyste a jakoś jest dla mnie ważniejsza niż estetyka wnętrza.
