GAINCLONE

[teneke]

Czy moze ktos objasnic, jak przerobic clona zeby dzialal jak wzmacniacz sluchawkowy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[metka]

To nie jest najlepszy pomysł. Warto zrobić coś "dedykowanego" do słuchawek

Poszukaj, na forum było kilka tematów o wzmakach słuchawkowych, chociażby te:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Grudnia 2010 przez metka

[gondoljerzy]

Uff. Przeczytałem cały, no prawie cały wątek o Gainclone. Czytałem w

poszukiwaniu złotej recepty na budowę swojej wersji klona. I przyznam,

że nie znalazłem. Wersji jest mnóstwo, a ,,każda pliszka swój ogonek

chwali". Jak na razie mam zmontowaną mocno budżetową wersję na

nieizolowanych LM3886. Kości kupione w TME ze dwa lata temu.

Widok całości nie powala na kolana więc daruję sobie publikowanie zdjęć.

W zestawie mam: niebieskie BC Components 1200uF/35V przy LM,

rezystory metalizowane 1%, zobel, 50uf BC w sprzężeniu (2szt po 100uF

przeciwstawnie), ciasny montaż na płytkach uniwersalnych, pod spodem

ścieżki prądowe pociągnięte drutem. Jeden transformator toroidalny

o orientacyjnej mocy 350-400W 2x20,5V , po wyprostowaniu mam

+/-27V ,diody 4A 15ns, dwa oddzielne mostki po 4 diody dla każdej strony,

wspólna masa połączona ze środkiem uzwojenia pierwotnego transformatora i

dodatkowo po 2 szt 2200uF zielonych Samsungów na każdą stronę zasilania

przy mostkach (razem 8szt po 2200). Wzmacniacz ma obniżone wzmocnienie

do 15 i współpracuje z prostym przedwzmacniaczem na starych NE5534.

Pre ma wzmocnienie rzędu 4. Wzmacniacz napędza dość nisko skuteczne

kolumny, ale radzi sobie całkiem dobrze. Gra od około 2 miesięcy. Nie

mam porównania do niczego z wyższej półki, ale brzmienie i ilość

szczegółów w dźwięku jest zdecydowanie lepsza niż w dotychczasowych

wynalazkach: końcówka na TDA1514, Radmor5102, Denon PMA360.

Próbowałem grać na samych 1200uF BC, bez dodatkowych kondensatorów przy mostkach,

ale szczupłośc basu była nieznośna. Owszem, odniosłem wrażenie jakby pojawiło się

więcej szczegółów w wyższych częstotliwościach, jednak braki na dole pasma

wymusiły szybki powrót do większych pojemności. W najbliższym czasie popróbuje

uszczuplić konstrukcję: zwora na kondensator w sprzężeniu i ewentualnie odłączyć zobla.

Przy uruchamianiu miałem tylko jedną wpadkę, do tego taką, która chyba nie

była wymieniana w żadnej wypowiedzi w całym wątku. Mianowicie: skręciłem

kostki LM z radiatorami poprzez podkładki mikowe i pastę

termoprzewodzącą , śrubki też dostały specjalne, plastikowe podkładki.

Ku mojemu zdziwieniu scalaki były zwarte do radiatorów. Dlaczego? Użyłem

"lepszej", szarej pasty termoprzewodzącej. Niewielki nadmiar pasty został

wyciśnięty do otworów na śrubki i zrobił zwarcie. Nie wiedziałem że szara pasta

przewodzi prąd! Po wyczyszczeniu i zastosowaniu białej pasty izolacja

elektryczna jest idealna. Moje LM-y pomimo małych radiatorów prawie

wcale się nie grzeją. Przy cichym słuchaniu radiatory są absolutnie

zimne, przy głośnym najwyżej letnie. Od początku żadnych brumów, poza

muzyką cisza absolutna.

W sumie jestem zadowolony.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gondoljerzy]

Nikt się nie wypowiada w temacie. Chyba jestem ostanim klonującym mohikaninem :-)



Tak jak zapowiadałem wyżej, spróbowałem uprościć mój wzmacniacz i zwarłem kondensatory pomiędzy sprzężeniem zwrotnym i masą. Dzwięk się skurczył i odchudził. Tak jakby zmalała ilość niskich tonów, a wzrosła ilość wysokich. Wysokie tony stały się też agresywniejsze, bajdzier natarczywe. Ciekawe dlaczego akurat tak? Czyżby ten kondensator oprócz redukowania wzmocnienia składowej stałej obniżał też wzmocnienie dla wyższych częstotliwości?



Wychodzi na to że chcąc poszukiwać dalej ,,swojej" konstrukcji klona najlepiej było by zbudować dwa takie same wzmacniacze i grzebać w nich naprzemiennie. Chodzi mi po głowie zakup LM4780 z allegro, to przecież ponoć to samo co LM3886. Te podwójne kości można tam kupić taniej niż pojedyńcze. Nurtuje mnie tylko jedno: czy 4780 ma zespolone/zwarte zasilanie ujemne dla obydwu wewnętrznych struktur? Poniższy rysunek ze strony:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) sugeruje że zasilania są rozdzielone, że tylko jedna z nich ma podpięty minus zasilania do płytki chłodzącej z tyłu układu scalonego. Jeśli tak jest to można na jednej kośći zbudować dual-mono, a jeśli są zwarte to już się nie da. Sprawdzał to może ktoś?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[913r0]

Nikt się nie wypowiada w temacie. Chyba jestem ostanim klonującym mohikaninem :-)

Obserwuje wątek choć nie udało mi się przeczytać go w całości :). Również przymierzam się do zbudowania własnej końcówki i chciałbym aby była ona możliwie najwyższych lotów. Tymczasowo jestem skoncentrowany na trochę innym projekcie związanym z cyfrowym źródłem i DAC. Równolegle wciągnąłem szwagra w budowę kolumn o partych na Etonach. GainClon ma szanse być ich pierwszym napędem.



Giero

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gondoljerzy]

W temacie nadal cisza. Może jak ruszy się coś w równoległym wątku ,,Płytki do ..." to zacznie się znów klonowanie?

...Również przymierzam się do zbudowania własnej końcówki i chciałbym aby była ona możliwie najwyższych lotów...

Nie wiem jak Ciebie, ale mnie nie stać na Cadocki, Rikeny i BlackGaty. Więc pozostaje mi samodzielne dobieranie elementów i słuchanie.

Mogę już sam sobie odpowiedzieć na własne pytanie zadane kilka dni temu: LM4780 ma praktycznie zwarte wszystkie nóżki ujemnego zasilania do blachy chłodzącej z tyłu obudowy. Tak przynajmniej mają moje kości, które kupiłem na znanym serwisie aukcyjnym. Dual mono na jednej kości nie wchodzi w grę, a rysunek zamieszczony przeze mnie razem z pytaniem jest błędny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[emasik]

Co do Gainclona powiem tak w tej cenie co średnio wydaje osoba która ciągle coś w nim zmienia można złożyć dużo lepszy wzmacniacz na tranzystorach. W zasilaniu z mojej strony proponuje przy kostkach dać Nichicon Fine Gold a przy mostku co najmniej 8200uF jakieś normalne nichicony/nippony. Rezystory 1% Beyshlagg bardzo dobrze się w GC sprawdzają. Naprawdę nie trzeba wydawać fortuny aby uzyskać poprawny dźwięk z GC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Czy moze ktos objasnic, jak przerobic clona zeby dzialal jak wzmacniacz sluchawkowy?





Gainklon jako słuchawkowiec jest OK.

Trzeba dać niższe napięcia zasilania i zmiejszyć wzmocnienie w pętli sprzężenia. Ale niezbyt mocno, bo kostka się wzbudzi.

Przed pierwszym włożenieniem słuchawek sprawdzić offset na wyjściu.



Można też pójśc na łatwiznę i do normalnego klona na wyjście podłączyć równolegle rezystory (100- 300 ohm/3 wat).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

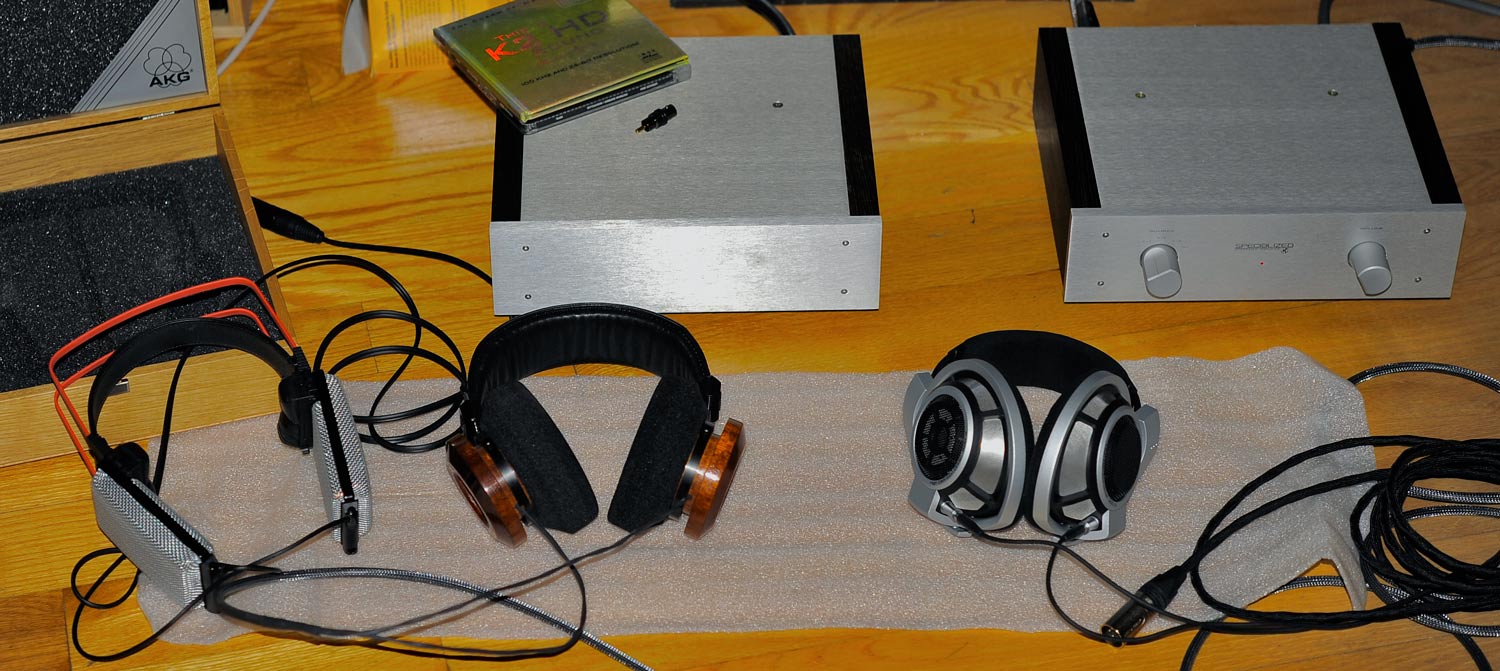

GC jako sluchawkowiec sprawdza sie bardzo dobrze, szczegolnie w wersji balanced.



Znajomy szukal czegos i przymierzal sie do beta22:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ale jak przedlozylem mu kosztorys to zwatpil. Namowilem go wiec na GC w wersji fully balanced i jest nim obecnie zachwycony. Ma HD800 i Grado a takze jakies topowe Denony, ja tez testowalem ze swoimi K1000 i kazda z tych sluchawek stanowi dobra kombinacje.



Mialem amorficzne trafa z toroidy.pl z podwojnym drutem i przerobilem je na 4 x 22V, co pozwolilo mi zastosowac zasilanie dual mono. Poczatkowo na regulacji glosnosci byl Noble (kazdy deck pomiedzy dwoma galeziami sygnalu balanced, co sprawdza sie w praktyce dosc dobrze) pozniej wymienilismy na Khozmo i bylo jeszcze lepiej.



Oto opinie uzytkownika po ostatnich upgrades:



Immediately I could see the improvement in depth and clarity compared to the non-balanced pot. I can now ear the echos of the instruments and various sound layering. I really like the many possible volume adjustments. That was a good choice!!



I can say, and without a doubt, this attenuator is the best complement to your amp - a benchmark, what a difference!. For me, it is now my Holy Grail reference head amp!!

I can hear the music "raw emotion" and the artists own breaths, it's quite spectacular!! No way you can get near this on a 2ch system without dropping huge $$$'s



I use 20 clicks or 11 O'clock position for normal & sustained listening periods (with the HD800). The low level adjustment, precision and switch tightness is really, really nice.

By far my best attenuator, highly recommended and worth the $275 investment, you should try it yourself!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Stycznia 2011 przez Peter Daniel

[Woper1]

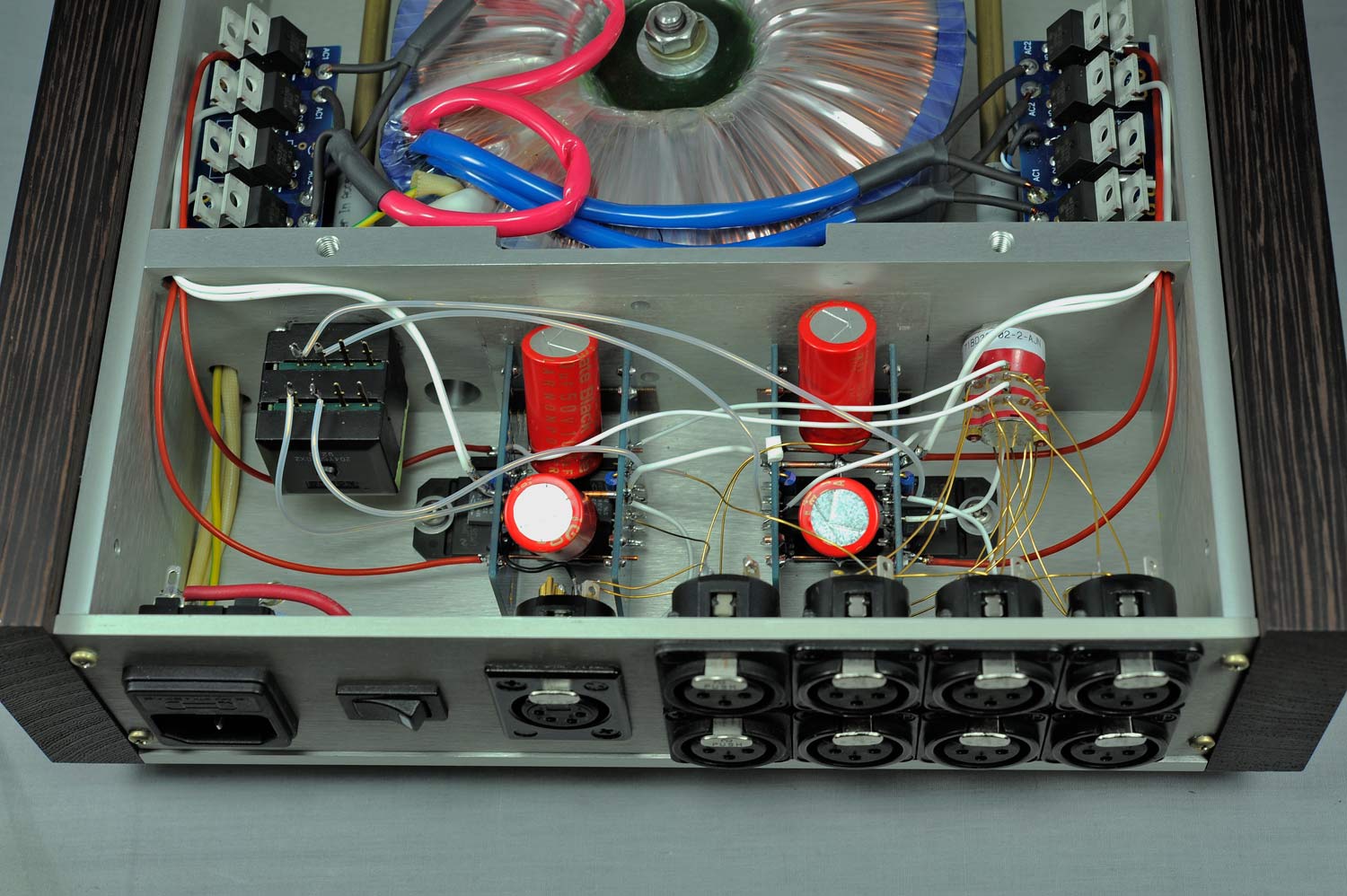

Konstrukcja udana.

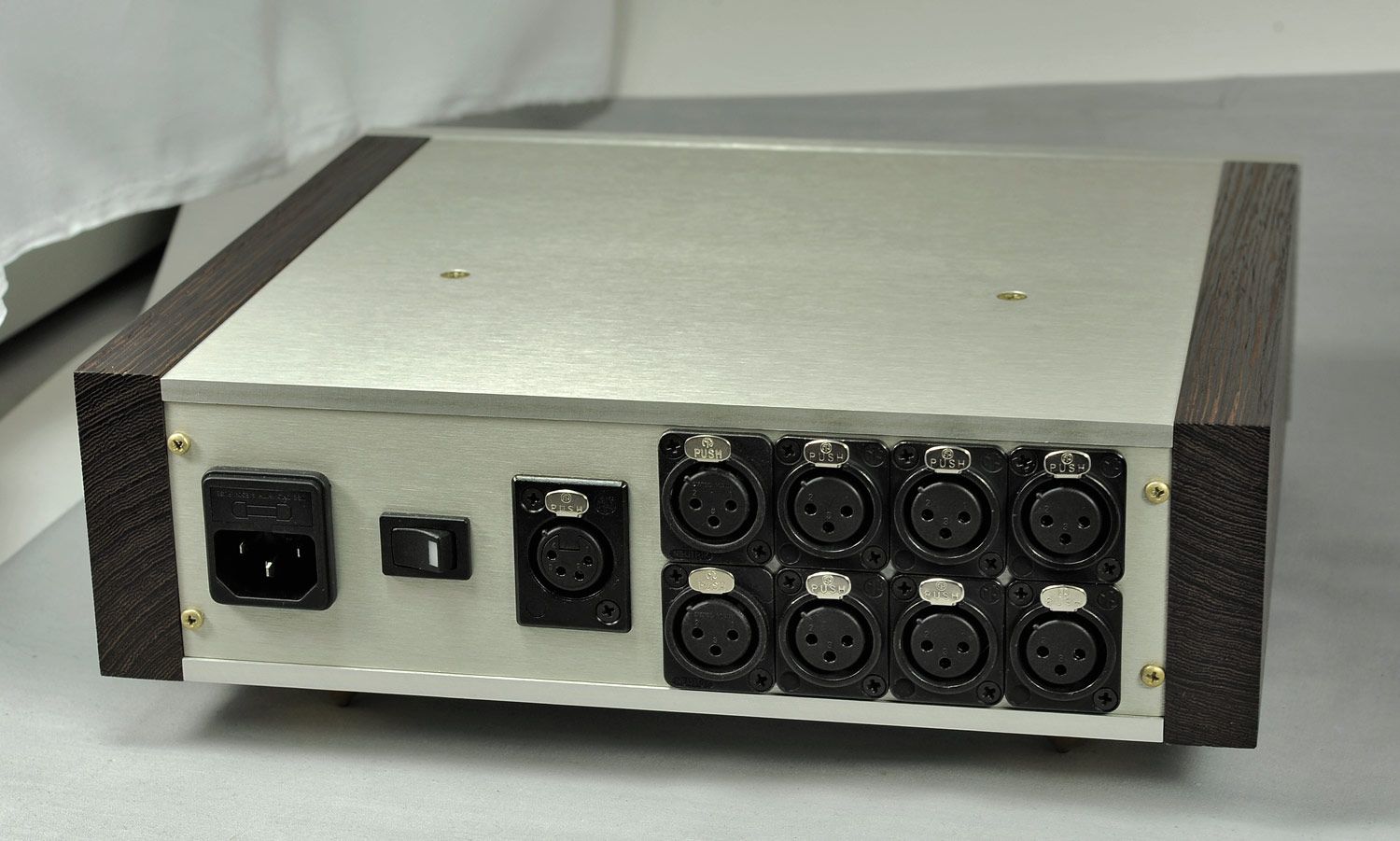

Co to za obudowa ? Prezentuje się solidnie, kupiona czy sam robiłeś ?

Jeszcze jedno pytanie, co to są za druciki przy selektorze ? Jakieś specjalne ? Chciałbym też zacząć wykorzystywać coś podobnego lub takie same.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxdila]

Peter jakie stosujesz wartosci rwzystorow przy wersji sluchawkowej ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

Peter, a dlaczego akurat khozmo? Ktoś robił porównania soniczne Khozmo np. z Dactem i Goldpointem? Dla mnie khozmo ma za dużo rezystorów/kroków. Chyba nie potrzeba aż tyle, u mnie 21 kroków starczało.

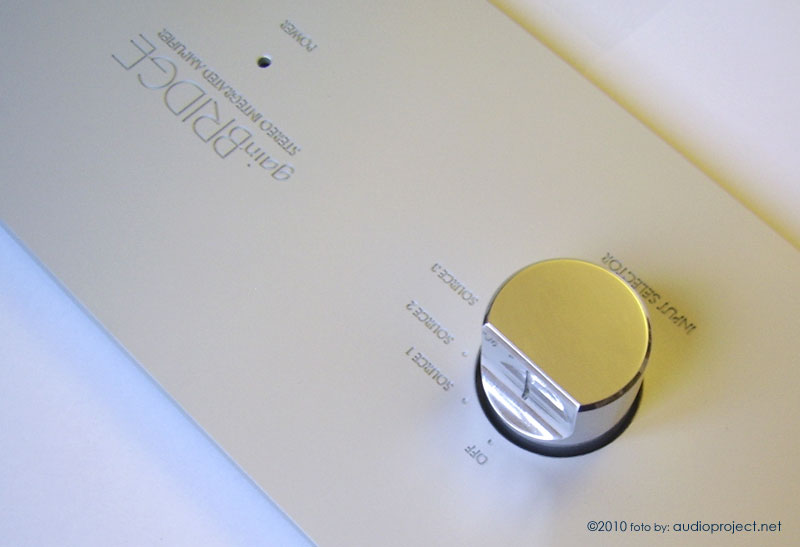

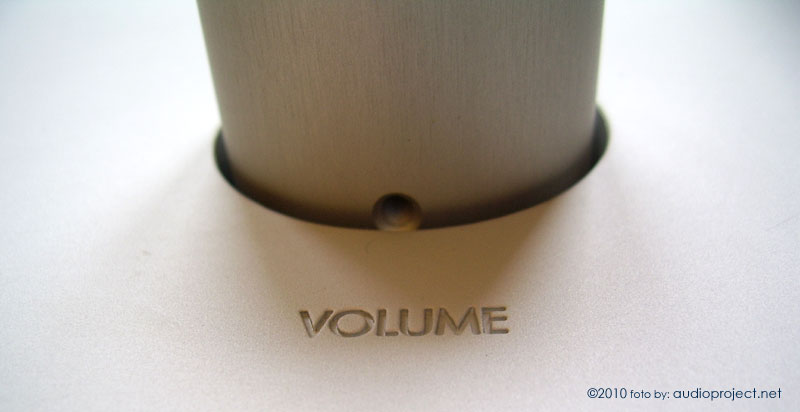

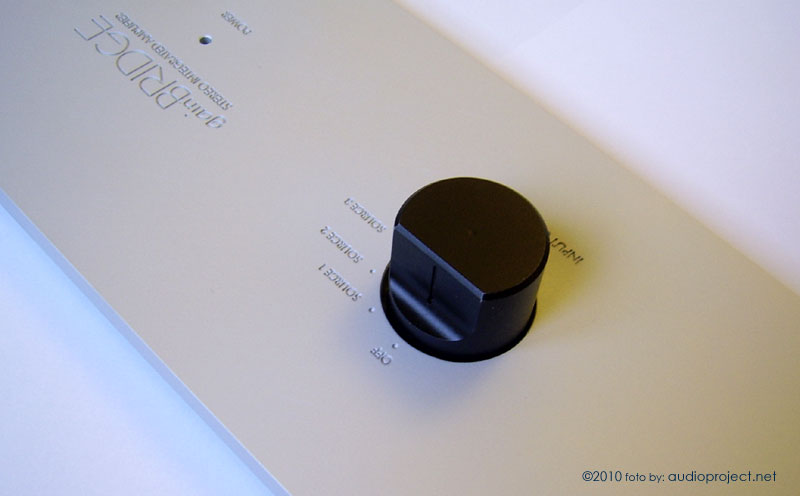

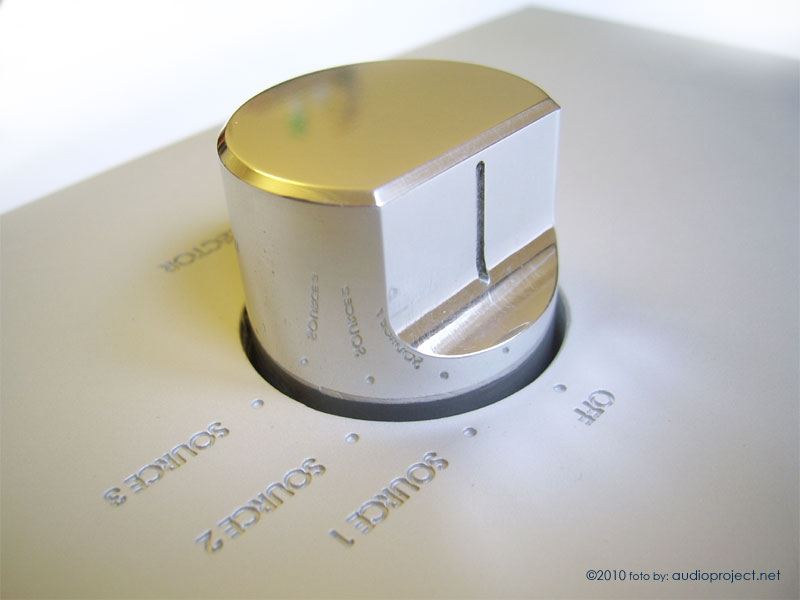

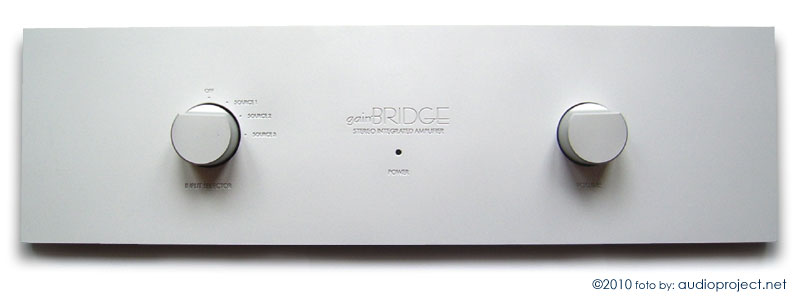

Pamiętacie jeszcze moje gałeczki? Doczekały się wreszcie tła.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



kuurde, piękna, nie mam uwag :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

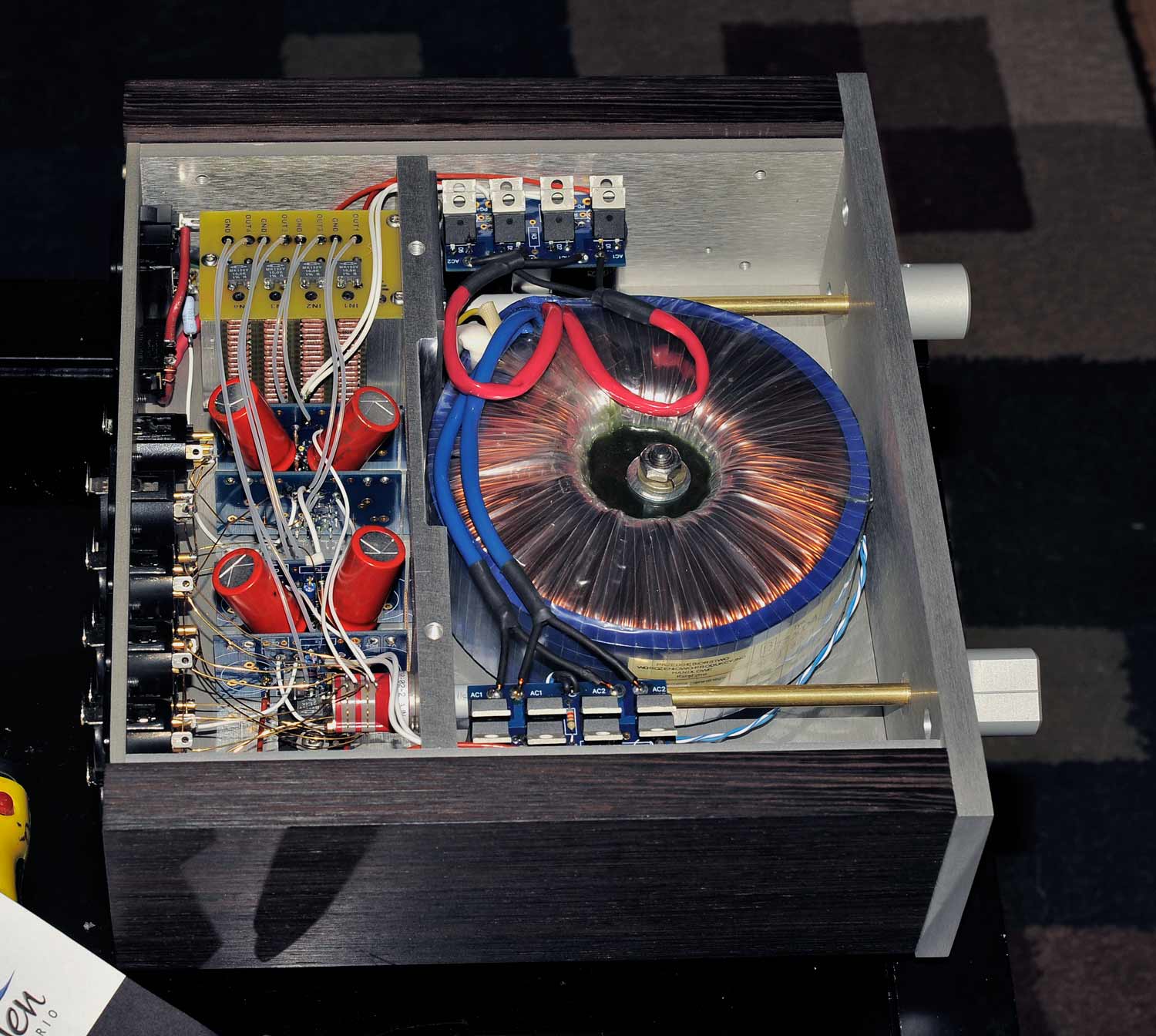

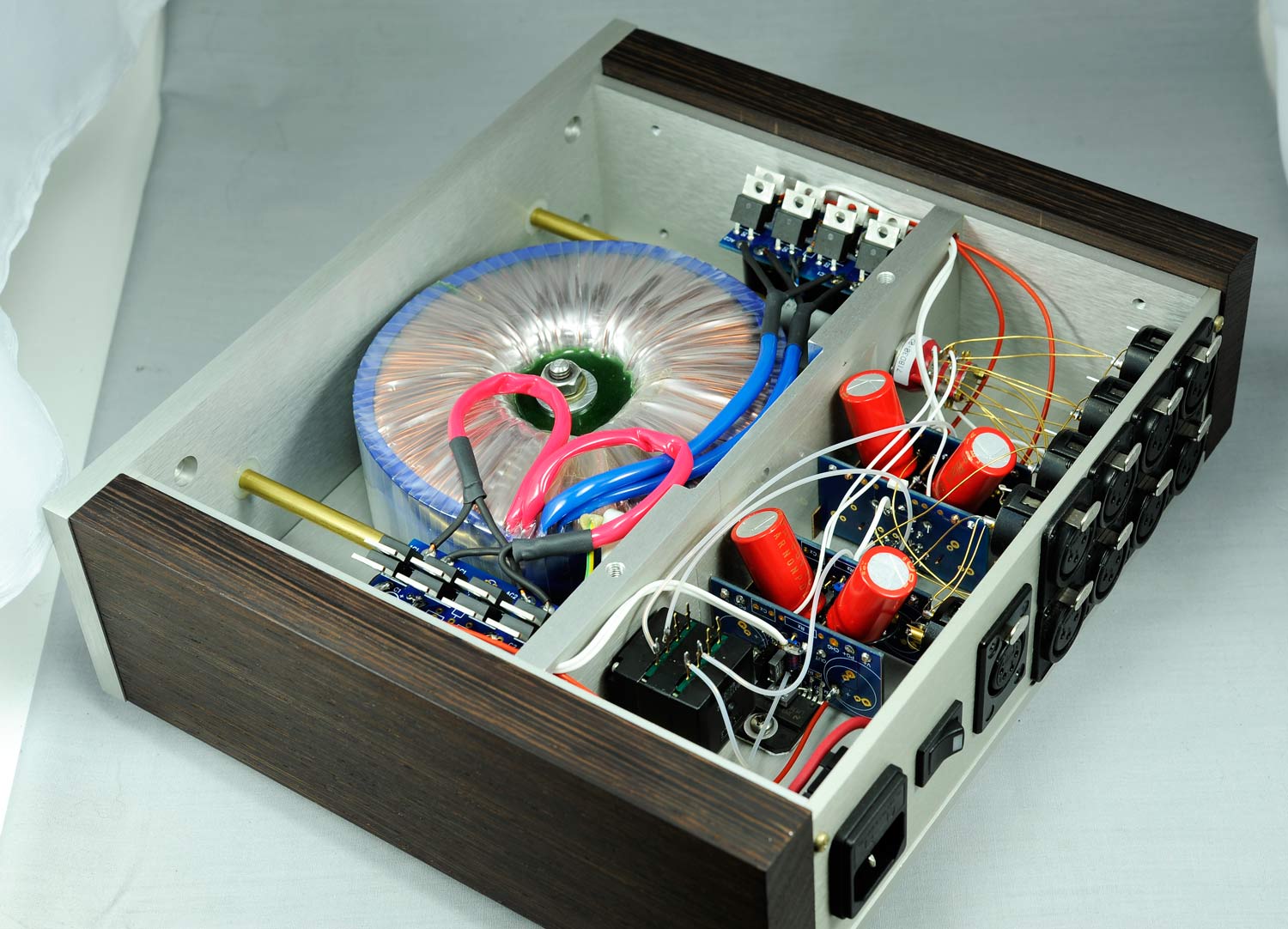

Obudowa standardowa wzmacniacza zintegrowanego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Odnosnie przewodow, to pisalem o nich tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wartosci rezystorow bez zmian (premium kit) z wyjatkiem 680R ktory zastapilem 1k2 aby obnizyc wzmocnienie. Na wyjsciu nie ma zadnych dodatkowyych rezystorow.



A dlaczego Khozmo? Powodow bylo kilka:



Jest tanszy niz porownywalny DACT (4 sekcje)



Jest specjalnie zaprojektowany pod katem fixed series, variable shunt i to byla konfiguracja ktora wlasnie potrzebowalem: 10k Vishay S102 jest zainstalowany bezposrednio na plytkach wzmacniaczy, dodatkowe przewody pociagniete do attenuatora ktory reguluje tylko wartosc rezystorow do masy, to znacznie uproscilo prowadzenie polaczen sygnalowych.



48 steps moze sie wydawac przesada, ale w systemie sluchawkowym moze byct wazna rozdzielczosc regulacji szczegolnie przy niskich ustawieniach glosnosci I Khozmo to umozliwia.



Testowalem swego czasu DACT i nie bylem zaczwycony jakoscia dzwieku. Khozmo uzywa rezystory DALE ktore sonicznie sa dosc dobre.



Na diyaudio byla dyskusja na ten temat:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek64]

Gainklon jako słuchawkowiec jest OK.

Trzeba dać niższe napięcia zasilania i zmiejszyć wzmocnienie w pętli sprzężenia. Ale niezbyt mocno, bo kostka się wzbudzi.

Przed pierwszym włożenieniem słuchawek sprawdzić offset na wyjściu.



Można też pójśc na łatwiznę i do normalnego klona na wyjście podłączyć równolegle rezystory (100- 300 ohm/3 wat).



Takie proste rozwiązanie stosuje się we wzmacniaczach ciekawe jakie są straty jakości ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Takie proste rozwiązanie stosuje się we wzmacniaczach ciekawe jakie są straty jakości ??





Zależy to od impedancji słuchawek.

I nie jest to degradacja dzwięku- raczej zmiana.





Ale jeśli robić dedykowanego słuchawkowca a'la Gajnklon to lepiej wykorzystać kostki LM1875.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Stycznia 2011 przez jurek

[maxdila]

Wartosci rezystorow bez zmian (premium kit) z wyjatkiem 680R ktory zastapilem 1k2 aby obnizyc wzmocnienie. Na wyjsciu nie ma zadnych dodatkowyych rezystorow.

Dzięki za cynk, tak też sobie myślałem żeby zmniejszyć rezystancję wejściową, ja chcę by współpracował z słuchawkami od 64ohm ale myślę że nie trzeba tych 1,2kzmieniać tylko ostrożniej się posługiwać potencjometrem.

Już mam swoją wizję tego słuchawkowca ;].... szkoda że drabinki są takie grube :/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gabler]

Mam taki problem z nudów zkleciłem sobie gain clona na lm3886tf ,trafie 2 x 28v 500va ,na płytkach z avt bo takie wpadły mi w ręce ,na wejściu pasywka 50k ,mostki byw 29 200 ,przy mostkach 2x10000 tune gold ,przy c*pach kondy BC 100uf 50v ,rezystory na razie zwykłe 1%,żadnych brumów, przydżwięków ,na początku po uruchomieniu przez kilka godzin bas był w miarę obecny ,dynamiczny,po 3 dniach grania bas stał się znacznie szczuplejszy ,jest go po prostu mało,nawet zamiana przy mostku 10000uf na 20000uf aerovox niewiele pomaga ,przy chpach też dawałem na próbę złote ROE 470uf i żadnej większej poprawy nie było ,czy potrzeba czasu na wygrzanie czy jak ,o co chodzi ,gdzieś w temacie też pare osób miało takie problemy ale żadnej konkretnej odpowiedzi nie znalazłem,kolumny raczej łatwe do wysterowania na m18wh

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Stycznia 2011 przez gabler

[emasik]

To jest właśnie cały gainclone raz gra dobrze a raz gra źle. No niestety musisz się z tym pogodzić taka natura tego wzmacniacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[userHD]

A jak gra na LM3875 ?

Jaki kondensator na wejściu, elektrolit czy MKT?

Chcę zbudować w połączeniu z WK-WA jako przedwzmacniacz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

Pare dni temu siedziałem noca nad ponownie wykopanym z piwnicy swoim GC na LM3875..podpiałem do niego swoje HD650 (na żywca!)......chciałem wyeliminować przydzwieki sieciowe przez które własnie klon trafił do piwnicy...troche mi zajeło domyslenie się że cos z masą jest nieprawidłowo...że mam te brumy...no i po któryms przekrosowaniu kabelków przydzwieki znikły...podpiałem do GC odtwarzacz plików MP3 jako źródło...zaczałem powoli cichutko dodawać volume...i oniemiałem..zagrało toto bardzo fajnie..co ciekawe idealnie mi zagrały po zmianie rezystorków680ohm na właśnie 1,2K!!...jak dałem 1,5k dzwiek stawał sie nieco "mechaniczny"..teraz domyślam się, że pewnie wchodziły mi malutkie podbudzenia..ucho różnie to odbiera.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gabler]

dwa tygodnie temu miałem pożyczonego geinclona na LM3875TF trafie 250va,panasonicach 2200uf przy chipach i 220uf przy mostkach robionego przez kolegę MAXDILE ,i tam bas był naprawde fajny,nie czuło się jego braku ,czyżby pomiędzy lm3886 a lm3875 była aż taka różnica na basie ...

może MAXDILA się wypowie ma doświadczenie w tej sprawie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Stycznia 2011 przez gabler

[maxdila]

Jak chcesz to się wypowiem :]

Ja w moim prywatnym GC mam 6kanałów bo jako przedwzmacniacz używam amplituner z pure pre out i "ciupię" na nim w kinie i w stereo, basu mi nigdy nie brakowało bo mam dość bassoproduktywne kolumny (oczywiście diy 2xkep'y + xt19 na sztukę) z bass-reflexem do tyłu i przy odpowiednim ustawieniu względem ściany można sobie regulować ilość dolnego rejestru.

Dodatkowo zasilanie w GC mam oparte na dwóch kondach po 15000uf a przy każdym LM'ie po 2000uf na P-FC, trafo 450W -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Przy tym przez ciebie opisanym wzmacniaczu jest duża pojemność zasilacza (jak na ogólnie ustaloną wartość) bo są 4sztuki P-FC po 2200uf i 4x BG-STD po 220uf czyli razem ~10000uf czyli tyle ile powinno być rozsądnie przy wzmacniaczu 2x60W. Nie ma się co oszukiwać, prąd zmagazywnowany w kondensatorach jest wykorzystywany w największej mierze na właśnie bass który potrzebuje prądu a z samego zasilacza bez filtracji wychodzi nieodfiltrowana kupa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Stycznia 2011 przez maxdila

[gabler]

ok ale głównie mi chodzi o porównanie lm3875 względem lm3886 ,czy ten drugi do dobrego basu potrzebuje jakichś ekstra wielkich pojemności ,teraz dałem przy chipach 4x1000uf bc a na mostki 2x22000uf bhc aerovox i dalej z dołem cieniutko,może lepiej toto zrobić na lm3875 tylko trafo mam 2x28v chyba trochę za dużo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxdila]

trafo 2x28 jest dalej ok dla lm3875

w tym 3386 spróbuj wymienić kondensator wejściowy na większą pojemność (o ile go w ogóle masz)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gondoljerzy]

Kondensator wejściowy to raz, a impedancje wyjściowa żródła/ wejściowa wzmacniacza to dwa. Już kilka osób wspominało o wyraźnej poprawie wypełnienia dźwięku po zastosowaniu bufora lub przedwzmacniacza. U mnie LM3886 od początku gra z przedwzmacniaczem na operacyjnych i żadnych uszczupleń basu w miarę wygrzewania się sprzętu nie zauważyłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gabler]

koda wejściowego nie mam sygnał jest z przetwornika na wk wa e88cc z clonem maxdili na 3875 grało naprawdę fajnie może faktycznie wywalę 3886 ,na tym trafie co mam za mostkiem jest ok38v czyli powinno być ok ,a do ilu volt 3875 pracuje jeszcze bezpiecznie?jak to się ma brzmieniowo przy takim wysokim napięciu peter zalecał ok 22v

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxdila]

przy większym napięciu masz większą moc

max zalecane napięcie to 42VDC czyli 84V miedzy + a -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gabler]

na 160 którejś stronie tego wątku Peter pisze że najlepiej dawać trafa z napięciem właśnie bliżej 40v a nie 30v daje mniejsze ze względu na margines bezpieczeństwa ,wczoraj zakupiłem i zamontowałem lm3875tf ,pierwsze wrażenie to ładniejsza góra i średnica względem lm3886 ,ale basik deczko szczuplejszy ale i tak lepiej mi się podoba jako całość ,mam bg std 1000uf ale na 35 v chciałbym je dać tylko pytanie czy wytrzymają na 38v bo tyle mam za mostkami

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Lutego 2011 przez gabler

[maxdila]

ja bym ich nie podpinał

szkoda tak drogich kondziorów, jak nie wybuchną (nie powinny) to je szlak trafi po czasie

najlepiej weź odwiń kilka zwój z wtórnego oczywiście symetryczne z każdej fazy (środki uzwojeń zostaw w spokoju) i mierz co jakiś czas

np. odwiń 3 zwoje - zmierz jaki jest spadek i policz ile sobie chcesz zmniejszyć napięcie i ile będziesz musiał owinąć

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gabler]

tak naprawdę to mam 3 sztuki tych kondów kiedyś kupiłem do cd ale tam się nie sprawdziły brakuje mi do szczęścia jeszcze jednego... może ktoś ma na zbyciu ?trafo kiedyś tak odwijałem ale potem czasami zaczynało brzęczeć ,trudno to dobrze zrobić bo zwoje się zaczynają luzować ,ale pomyślę nad tym

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
