GAINCLONE

[Krzych 2]

Elegancik.

Dokładnie- elegancik :)

Peter stosował na sygnał i zasilaniu zdaje się Kimbera i Cardasa. Nawet kiedyś kupiłem u niego, ale dalej u mnie leży gdzieś w szufladzie. Jedynie od gniazd do potka i dalej mam licę Cardasa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dzoni]

Dzięki chłopaki, za dobre słowo...:)

Już mi się marzą monobloki na tym układzie, być może fully balanced.



Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[drajek]

Dzisiaj w końcu uruchomiłem swojego pierwszego GC. Podłączyłem jakieś najgorsze głośniczki jakie miałem, źródłem był discman byle badziew jakiś no i zagrało. Kurde ale jak zagrało troszkę mnie wprawiło w osłupienie!!! Dynamika jak dzwon, już się nie mogę doczekać kiedy podłączę do moich kef-ów i CD-eka. Jednak jest kilka problemów - na początku cisza po godzinnym graniu lekki brumik - myślę, że coś nie tak w podłączemiu gniazd wejściowych, a dokładnie ich mas. Drugim problemem jest napięcie stałe na wyjściu na poziomie ok 70mV, niby niewiele jednak mnie niepokoi, zastanawiam się jak to zbić choćby o połowę, może jakaś podpowiedź z Waszej strony? A tak wogóle to pozycja mojego Arcama została strasznie zagrożona - dołożę sterownik i dc-protect i jakąś fajną budkę mu zmajstruję i chyba na dłużej pogra, chyba,że skończę Ugodę, która go zakasuje.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daniel69xyz]

zasilasz to z jednego zasilacza i trafa ?? jak tak to jeśli nie dałeś rezystora 10r podłączając masy to na pewno masz pętle, stąd brum i stałe wyższe. ten rezystor 10R musisz mieć wpięty między masę sygnałową a masę zasilania w jednym z kanałów, drugi kanał normalnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Dzisiaj w końcu uruchomiłem swojego pierwszego GC. Podłączyłem jakieś najgorsze głośniczki jakie miałem, źródłem był discman byle badziew jakiś no i zagrało. Kurde ale jak zagrało troszkę mnie wprawiło w osłupienie!!! Dynamika jak dzwon, już się nie mogę doczekać kiedy podłączę do moich kef-ów i CD-eka. Jednak jest kilka problemów - na początku cisza po godzinnym graniu lekki brumik - myślę, że coś nie tak w podłączemiu gniazd wejściowych, a dokładnie ich mas. Drugim problemem jest napięcie stałe na wyjściu na poziomie ok 70mV, niby niewiele jednak mnie niepokoi, zastanawiam się jak to zbić choćby o połowę, może jakaś podpowiedź z Waszej strony? A tak wogóle to pozycja mojego Arcama została strasznie zagrożona - dołożę sterownik i dc-protect i jakąś fajną budkę mu zmajstruję i chyba na dłużej pogra, chyba,że skończę Ugodę, która go zakasuje.

Pozdrawiam

70mV offsetu kostki mogą mieć same z siebie, to górna dopuszczalna wartość.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daniel69xyz]

nie zmienia to faktu, że raczej rzadko spotykana, tym bardziej w obu kanałach... to wina pętli masy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[drajek]

Ok w sobotę się pobawię z likwidacją pętli i dam znać jakie są wyniki, dzięki za pomoc i zainteresowanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tatran]

Czy ktoś z Was zrobił GC w wersji wyłącznie słuchawkowej?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxdila]

Ja:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Obudowa piękna, lecz mam jedno zastrzeżenie: załóż pozostałe śrubki przy gnieździe słuchawkowym- wiem, że jest zamocowane wystarczająco solidnie, ale puste otworki "nie wyglądają".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jester71]

Wiem, że temat był już wałkowany. ostatnio znalazłem ciekawy artykuł o pętlach masy i wpływie tego zjawiska na brzmienie:



"Zakłócenia te odpowiedzialne sa w znacznym stopniu za znaczne pogorszenie brzmienia całego

systemu audio w tym: utrate szczegółów nagrania (mikrodynamiki), nieprzyjemne, szorstkie

brzmienie, oraz znaczny spadek dynamiki całego systemu. Skale tego zjawiska niech zilustruje

nastepujacy przykład: indukowane w petli masy zakłócenia moga osiagac (i czesto osiagaja)

amplitude jednego miliwolta i wiecej. Przy założeniu, że dysponujemy systemem, który przy

napieciu sygnału na poziomie 1V zapewnia odstep od szumów i zakłócen na poziomie stu

decybeli, zakłócenia o tym napieciu spowoduja zmniejszenie dynamiki systemu do 60 dB, a

zatem stukrotnie. Przy niezbyt głosnym odsłuchu (niższym napieciu sygnału) sprawa wyglada

jeszcze gorzej. Sytuacja taka spotykana jest czesciej niż nam sie wydaje. Powód jest prozaiczny:

urzadzenia projektowane sa bez uwzglednienia rzeczywistych warunków, w jakich beda

używane. Mierzone w laboratorium parametry czesto maja sie nijak do osiagów urzadzen w

konkretnym systemach."



Opisane objawy w pełni pokrywają się z tym, co mam w swoim GC, choc zbudowany jest na naprawdę dobrych elementach. Czy może ktoś zamieścić tu schemat, w jaki sposób poprowadzić masę w GC, od wejść RCA , poprzez potencjometr do płytek z LM. Jak to połączyć z zasilaniem, chodzi oczywiście o dwa kanały, jeden zasilacz. Mam metalową obudowę i przewód ekranujacy w trafo, którego do masy nie podłączałem.Obudowa nie jest uziemiona przewodem PE z sieci. Wiem, ze powinno łączyć się w gwiazdę, ale czytałem tu o rozdzielaniu masy zasilacza od masy sygnałowej itp. Proszę więc o dokładny schemat. podpowiem jeszcze, że podłączony jeden, lub drugi kanał oddzielnie nie brumi, ale dwa kanały na wspólnym zasilaczu brumią. Pozdro!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ophium]

W kwestii pętel masy to zauważyłem, że płytki pod GC nie bardzo podchodzą do zasilania z jednego zasilacza. Jeżeli zasilamy każdy kanał osobno to jest ok.

Na każdej płytce masa sygnałowa jest połączona z masą zasilania. W przypadku gdy zasilamy dwie płytki jednym zasilaczem powstaje wtedy pętla. Rozwiązaniem byłoby podłączanie masy sygnałowej do punktu centralnego, ale w takim razie po co rozdzielanie mas na sygnałowe i prądowe. Albo oddzielenie(mechaniczne) na płytkach i utworzenie wspólnego punktu masy sygnałowej, podłączenie jednym przewodem od RCA do potencjometru i dalej jednym do tego punktu, z niego na płytki. Punkty centralne masy sygnałowej i prądowej połączone razem. Dlatego właśnie wydłubałem sobie własną płytkę pod PA100 dla zasilania z jednego zasilacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jester71]

To może ktoś to rozrysować w wersji z jednym zasilaczem i w dual mono? Obie wersje przez potencjometr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ophium]

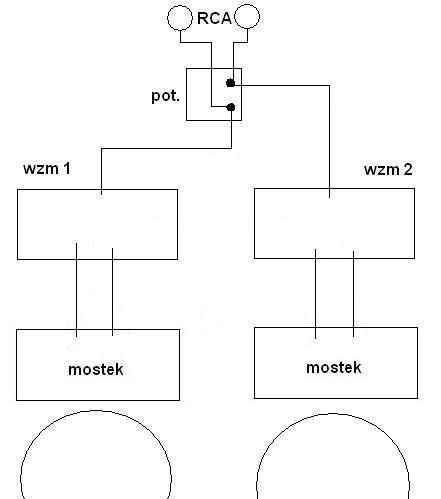

Na rysunkach są tylko połączenia masy. W przypadku jednego zasilacza, połączenie masy sygnałowej i prądowej na płytkach przerwane. Drugi to dual mono

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jester71]

Na rysunkach są tylko połączenia masy. W przypadku jednego zasilacza, połączenie masy sygnałowej i prądowej na płytkach przerwane. Drugi to dual mono



Dzięki Ophium! A co, jesli żródło CD ma połączone masy oby dwóch kanałów na gniazdach RCA? Czy wtedy nie tworzy sie jeszcze wieksza petla masy, niz w przypadku połączonych mas na RCA wzmacniacza? Rozumiem, że w tych schemacikach masy RCA maja być odizolowane od obudowy, tak?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daniel69xyz]

w ogóle nie łącz tak jak ophium pokazał, nie podłączone jedno rca...?? jeśli podłączymy jeden kanał do tylko tego rca to mamy podłączony sygnał bez masy... lol... co do jego propozycji dual mono jest ok a co do połączenia z jednym zasilaczem to nie jest takie proste... w wolnej chwili dam Ci rozwiązanie. Powinieneś poprowadzić do obu końcówek masy od rca, nie łącząc ich na potku a na jednej z płytek przeciąć masę sygnałową i zasilania oraz połączyć je rezystorem 10r.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Maja 2011 przez daniel69xyz

[Jester71]

w ogóle nie łącz tak jak ophium pokazał, nie podłączone jedno rca...?? jeśli podłączymy jeden kanał do tylko tego rca to mamy podłączony sygnał bez masy... lol... co do jego propozycji dual mono jest ok a co do połączenia z jednym zasilaczem to nie jest takie proste... w wolnej chwili dam Ci rozwiązanie. Powinieneś poprowadzić do obu końcówek masy od rca, nie łącząc ich na potku a na jednej z płytek przeciąć masę sygnałową i zasilania oraz połączyć je rezystorem 10r.

Nie no, aż tak ograniczony to nie jestem :-) Ophium nie podłączył w pierwszym schemaciku masy do jednego RCA, bo uznał pewnie, że to oczywiste, że powinna być połączona z masą drugiego RCA i tak też uczyniłem.Nie przecinałem jeszcze ścieżki na płytce, zrobię ten myk później i zobaczymy. Mam dwie wersje GC z takim samym zasilaniem, ale innymi kondami i rezami. Jak nic sie nie poprawi, zrobię z nich jednego GC w wersji dual mono i zobaczymy. Tak, czy inaczej mógłbyś zrobic schemacik dwóch kanałów z rezystorkiem 10ohm, będzie jasno i na pewno innym się też przyda. Pozdro.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ericson-TN]

Witam

Wpadła mi w ręce :-) płytka GainClone i mam problem z jej podłączeniem do transformatora. Układ zasilacza zbudowany jest na 3 podwójnych diodach. Czy moglibyście mi dorysować sposób podłączenia do transformatora? Proszę o ewentualne sugestie co można by poprawić w tym układzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Czerwca 2011 przez Ericson-TN

[Bryan]

Witam

Wpadła mi w ręce :-) płytka GainClone i mam problem z jej podłączeniem do transformatora. Układ zasilacza zbudowany jest na 3 podwójnych diodach. Czy moglibyście mi dorysować sposób podłączenia do transformatora? Proszę o ewentualne sugestie co można by poprawić w tym układzie.

Trafko podłącz tak jak na rysunku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Czerwca 2011 przez Bryan

[Ericson-TN]

Trafko podłącz tak jak na rysunku.





Trafko podłącz tak jak na rysunku.

A co z masą, gdzie ją podłączyć. Z góry dziękuję za odpowiedź.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Czerwca 2011 przez Ericson-TN

[Bryan]

A co z masą, gdzie ją podłączyć. Z góry dziękuję za odpowiedź.

Masa jest tam, gdzie podłączony jest wspólny punkt transformatora na tym najniżej położonym czarnym 'drucie' który spina C1 i C2

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ericson-TN]

Masa jest tam, gdzie podłączony jest wspólny punkt transformatora na tym najniżej położonym czarnym 'drucie' który spina C1 i C2

Wielkie dzięki :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomq88]

Panowie, porzućcie słabowite LMy na korzyśc tego wzmacniacza -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Równie prosty, a zasilanie można wykorzystac od gainclone'a. Jedynie nazwa w linku może być myląca, bo ta konstrukcja na darlingtonach nie rywalizuje z gainclonem, tylko go miażdży .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Lipca 2011 przez tomq88

[Jester71]

Ciąg dalszy walki z brumem: Okazalo się, że slychać małe buczenie nawet przy podłączeniu tylko jednego kanału i zwarciu przewodów sygnałowych na wejściu. Pewnie jest to przydźwięk sieci, ale nie wiem, co może być tego prxyczyną? Kondensatory dość nowe, jakieś 3 lata. Czy to normalne przy tych pojemnościach, czy powinna być całkowita cisza?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cezar504]

dziś testowałem ten układzik nawet niezły.(sprzedam)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



i test koleiny

przyznam jest lepszy.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Lipca 2011 przez cezar504

[veteran]

Czy na kondensatorze wejściowym pisze "New Hi-emd"? ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cezar504]

tak ,bo to jest chiński produkt i muszę przyznać że gra dobrze.strasznie .to razi po oczach niestety.

ale zawsze można wymienić na markowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Lipca 2011 przez cezar504

[cezar504]

Czy na kondensatorze wejściowym pisze "New Hi-emd"? ;)

dziś się okazało że to tylko zwora w obudowie po kondensatorze.niezłe jaja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

dziś się okazało że to tylko zwora w obudowie po kondensatorze.niezłe jaja.

:)Najlepszy kondensator na świecie. Wielu mówi,że najlepszy kondensator to jego brak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daniel69xyz]

Ciąg dalszy walki z brumem: Okazalo się, że slychać małe buczenie nawet przy podłączeniu tylko jednego kanału i zwarciu przewodów sygnałowych na wejściu. Pewnie jest to przydźwięk sieci, ale nie wiem, co może być tego prxyczyną? Kondensatory dość nowe, jakieś 3 lata. Czy to normalne przy tych pojemnościach, czy powinna być całkowita cisza?



jak tak, to to wina trafa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Lipca 2011 przez daniel69xyz
