    Yotomeczek Poszukiwacz

    Yotomeczek

    Opublikowano
    Opublikowano

    może ktoś mi podpowiedzieć jak zaprojektować zwrotnice do duetu T.STX.104.250.6.A.CERAM.X. i GDN-18-140-8-AWX,?





    No to jeszcze obudowa jest ważna - kształt, szerokość przedniej ścianki itd...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kiku1 Poszukiwacz

    kiku1

    Opublikowano
    Opublikowano

    ok więc od początku

    objętość obudwy około 14-15l

    obudowa z MB strojone na około 50Hz

    wymiary zewnętrzne"

    wysokość 380mm

    szerokość 220mm

    głębokość 310mm

    grubośc mdf 22mm

    wszystkie ścianki proste

    tłumione będzie matą bitumiczną i wełną owczą



    Wiem, żeby było naprawde dobrze powinienem zrobić pomiary, ale nie mam o nich zielonego pojęcia.



    otwory frezowane a mb umieszczona z tyłu

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    DoubleG Współtwórca

    DoubleG

    Opublikowano
    Opublikowano

    No faktycznie ceramik wygląda fajnie trochę niższą ma efektywność 89 a to nie za dobrze cewka będzie bardziej obciążona niż przy alu, niższe podziały będą mniej możliwe. Tak w ogóle bez jakichś mierzalnych testów porównawczych ciężko będzie się na ten ich wynalazek zdecydować.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kiku1 Poszukiwacz

    kiku1

    Opublikowano
    Opublikowano

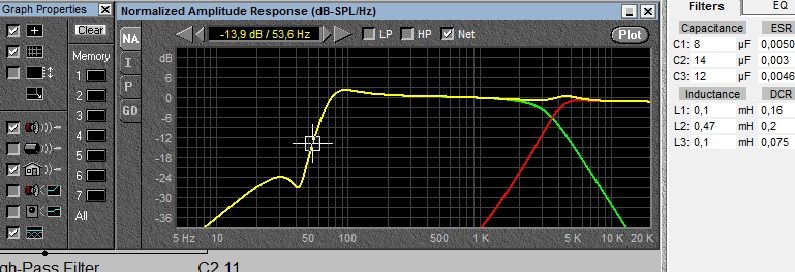

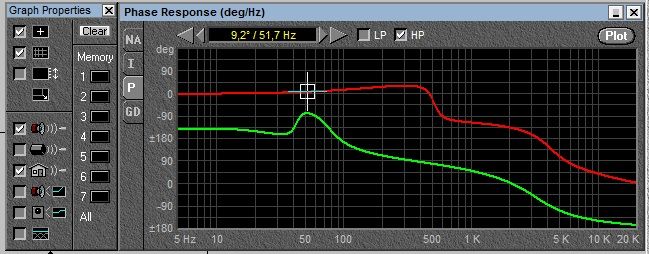

    zrobiłem sobie symulację i wyszło mi coś takiego, co o tum myśleć?



    .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-21479-071677800 1298400528_thumb.jpg

    post-21479-081236200 1298400557_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kiku1 Poszukiwacz

    kiku1

    Opublikowano
    Opublikowano

    teraz się zacznie

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    dolphin123 Kompan

    dolphin123

    Opublikowano
    • Autor
    Opublikowano

    Ten jest do 3dróg i suba a wejdzie jeszcze podobno do konstrukcji 2drożnej... ;)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    www.audio.lutuje.se

    Trójmiasto

    Odnośnik do komentarza
    Udostępnij na innych stronach
    dolphin123 Kompan

    dolphin123

    Opublikowano
    • Autor
    Opublikowano (edytowane)

    Zobaczymy jak się pokaże na stronie (:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez dolphin123
    Lubię to Lubię to ×

    www.audio.lutuje.se

    Trójmiasto

    Odnośnik do komentarza
    Udostępnij na innych stronach
    zone Współtwórca

    zone

    Opublikowano
    Opublikowano

    Panowie czy spotkaliście się z błędami w wykonaniu serii AWX w modelu moich 18 widzę różnice w wielkości otworu wentylacyjnego pewien błąd znalazłem również przy zwrotnicach zastosowanie innych kondensatorów (z czego jeden to 2,7 250V a drugi 2,7 100V) różnice w wielkościach i parametrach czyżby STX odwalał fuszerkę ?

    Proszę nie traktować tego posta jako mającego ośmieszyć STX-a ich głośniki to ogólnie świetne konstrukcje za bardzo dobre pieniądze lecz chcę się dowiedzieć czy takie przypadki miały miejsce.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    dolphin123 Kompan

    dolphin123

    Opublikowano
    • Autor
    Opublikowano

    Napisz maila do właściciela i po sprawie jeśli jest coś nie tak. Czytałem o kilku innych przypadkach i za każdym razem STX wymienił sprzęt na właściwy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    www.audio.lutuje.se

    Trójmiasto

    Odnośnik do komentarza
    Udostępnij na innych stronach
    angina Rekrut

    angina

    Opublikowano
    Opublikowano

    Hmm no właśnie napisałeś do producenta? Bo pisząc tu to nikt Ci nie zmieni tych kondensatorów. Tam pracują ludzie nie automaty więc ktoś się pomylił i wziął 2,7uf/250 zamiast 2,7uf/100. Otwór wentylacyjny może mieć dowolna średnicę. Ale jak słyszysz różnice między kondensatorem między tym na 100 a na 250v oraz różnicę w brzmieniu za sprawą otworu wentylacyjnego :)))uuu to co stoi na przeszkodzie poprosić o zmianę lub zwrot kasy :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    DoubleG Współtwórca

    DoubleG

    Opublikowano
    Opublikowano

    Hmm no właśnie napisałeś do producenta? Bo pisząc tu to nikt Ci nie zmieni tych kondensatorów. Tam pracują ludzie nie automaty więc ktoś się pomylił i wziął 2,7uf/250 zamiast 2,7uf/100. Otwór wentylacyjny może mieć dowolna średnicę. Ale jak słyszysz różnice między kondensatorem między tym na 100 a na 250v oraz różnicę w brzmieniu za sprawą otworu wentylacyjnego :)))uuu to co stoi na przeszkodzie poprosić o zmianę lub zwrot kasy :)



    Ale tu nikt nie mówi o brzemieniu a o staranności wykonania. miary są po to aby się ich trzymać

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bigos Nowicjusz

    bigos

    Opublikowano
    Opublikowano

    Tak swoją drogą czy seria AWX jest dużo lepsza od serii AKX, czy może jest na odwrót?

    Co myślicie o tym przetorniku GDN-17-140-8-SCX?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    sylw Współtwórca

    sylw

    Opublikowano
    Opublikowano

    Tak swoją drogą czy seria AWX jest dużo lepsza od serii AKX, czy może jest na odwrót?

    Co myślicie o tym przetorniku GDN-17-140-8-SCX?



    1. AWX

    2. AKX

    3. SCX



    Swoją drogą tutaj jest średnio na temat STX-a i warto odwiedzić również diyaudio.eu ,audiohobby,i kilka innych bo w sieci jest już naprawdę sporo.



    pozdr.sylw.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kiku1 Poszukiwacz

    kiku1

    Opublikowano
    Opublikowano

    Zdjęć chwilowo nie nie mam możliwości wrzucić, choć wygląd nie odbiega od tego co było prezentowane na stronie STX'a, natomiast czas oczekiwania prawie miesiąc:).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kiku1 Poszukiwacz

    kiku1

    Opublikowano
    Opublikowano

    .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    komorowski Uczeń

    komorowski

    Opublikowano
    Opublikowano

    Może dla niektórych będą pomocne moje i mojego kolegi porównania nowego ceramika STX

    T.STX.4.1.250.6.F.A.SC.X oraz SEAS 27TBFC/g oraz SEAS 27TFF (VIFA XT25TG została już pierwszego dnia przez nas odrzucona, według nas zdecydowanie lepiej wypadają SEASy i STX)

    Głośniki wszystkie były zakupione nowe od producentów. Do testów jako midwoofery użyliśmy

    Vifa MG14 oraz Peerless HDS z korektorem fazy.

    Przetestowaliśmy w ciągu tygodnia ponad 30 wariacji z różnymi topologiami filtrów od 2 do 5 Khz, różne nachylenia, różne tłumienia. Testy w tych samych obudowach dla 14 vify i dla 18 perrlessa. Interesowała nas tylko średnica i górna część pasma.

    Nie będę rozpisywał się na kilka stron o schematach jakie zastosowaliśmy a było ich kilkadziesiąt.

    W jednym zdaniu, jeżeli tweeter jest „ dobry „ to nawet jest w stanie ukryć niedomagania midwoofera, dlatego również przychylam się do stwierdzenia iż w zestawie ważniejszy jest tweeter.

    Jak pisałem wcześniej Vifa XT odpadła najwcześniej, nam ten dźwięk nie odpowiada. Następnie odrzuciliśmy Seasa 27TFF, zdecydowanie lepszy przetwornik od Vify XT. Następnym odrzuconym był Seas 27TBFC/G, chociaż był moim i mojego kolegi faworytem przez wiele lat w różnych porównaniach. Zdecydowanie najlepiej aplikuje się STX T.STX.4.1.250.6.F.A.SC.X

    Na kilkadziesiąt porównań ceramik STX zdecydowanie prześcigał w łatwości aplikacji i co najważniejsze jakością barwy pozostałe Seasy i Vifę. Wydaje mi się, że przyczyna tak dobrej jakości dźwięku z tego ceramika jest wyjątkowo liniowa charakterystyka w paśmie od 1 do 12 khz. To właśnie najmniejsze zmiany fazy w średnim zakresie w moim przekonaniu decydują o wyjątkowej akceptowalności brzmienia ale są to wyłącznie moje subiektywne odczucia.

    W planach ponowny zakup PHL 1230. Z cermikiem STX mamy nadzieję, że nieźle namiesza. Wbrem pozorom nie powinno być problemów z efektywnością zestawu po rzetelnym uwzględnieniu bafflestep.

    W załączniku zdjęcia testowanych przetworników.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ZoltanChivay Współtwórca

    ZoltanChivay

    Opublikowano
    Opublikowano

    Jak to jest naprawdę? Ten ceramik jest w ofercie /sprzedaży czy nie?

    Na stronie producenta chyba go nie ma..

    Jaka jest jego cena - o ile jest do kupienia?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    dolphin123 Kompan

    dolphin123

    Opublikowano
    • Autor
    Opublikowano (edytowane)

    Napisz maila do STXa, bo czesto sa niedogodnosci na stronie. Kilka osob juz droga mailowo zakupilo ceramiki.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez dolphin123
    Lubię to Lubię to ×

    www.audio.lutuje.se

    Trójmiasto

    Odnośnik do komentarza
    Udostępnij na innych stronach
    kiku1 Poszukiwacz

    kiku1

    Opublikowano
    Opublikowano

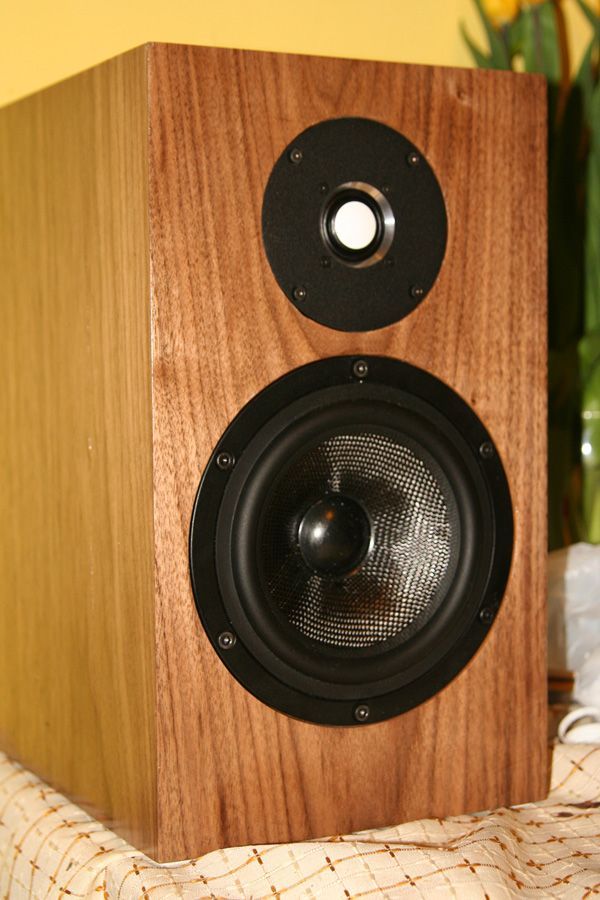

    jeżeli o ceramikach to może pochwalę się co dziś zakończyłem strugać i mimo iż zestaw jeszcze nie posiada docelowej zwrotnicy ponieważ czekam aż się wygrzeje to jestem bardzo miło zaskoczony. ...teraz jak tak patrzę to inną kolorystykę bym zastosował :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-21479-066527700 1301177083_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kiku1 Poszukiwacz

    kiku1

    Opublikowano
    Opublikowano

    Tak z tyłu MB, nie widziałem wielu projektów z takim rozwiązaniem a na AWX wcale, wiec postanowiłem by taki twór ujrzał światło dzienne. Szkoda ze nie mam porównania do BR

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    sylw Współtwórca

    sylw

    Opublikowano
    Opublikowano

    kiku1 , ładne paczki.Powiedz mi jaką masz pojemność zakładane 14-15l?

    Pytam bo sam jestem ciekaw takiego rozwiązania z tym że ja mam u siebie 19l z hakiem, może 2 MB na paczkę.Pozdrawiam.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
