dac AK 4396

[DoubleG]

Kopczas



sprawdź czy pin PDN ma 3,3v



przelutuj dokładnie oba układy WM i AK nie koniecznie coś się zepsuło jak bym obstawiał złe luty

daj fote w miarę dobrej rozdzielczości układu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[minek6]

U mnie przez pół godziny DAC grał po czym jeden lt1763 z TME sam sie uwalił i zdązył uwalić WM-a. Po wymianie na nowe gra już 2 tyg. Nie wiem już co jest z tymi LT podobno niezniszczalne. Może nie wytrzymują lutowania?? To już nie pierwszy przypadek wad tych stabilizatorów. Może to fake'i.???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

U mnie przez pół godziny DAC grał po czym jeden lt1763 z TME sam sie uwalił i zdązył uwalić WM-a. Po wymianie na nowe gra już 2 tyg. Nie wiem już co jest z tymi LT podobno niezniszczalne. Może nie wytrzymują lutowania?? To już nie pierwszy przypadek wad tych stabilizatorów. Może to fake'i.???



Wątpię aby w TME mieli lewiznę ale nigdy nie wiadomo.



Ja miałem sytuację, że układ który był zasilany z LT1763 miał zwarcie. LT po kilku sekundach topił linie papilarne na palcach i po wymianie odbiornika układ pracował prawidłowo. W sumie jak były z nimi problemy, to albo nie starannie był przylutowany albo coś poza LT nie pozwoliło mu prawidłowo pracować ale to tylko moje doświadczenia.



@ Kopczas



Mam już schemat i PCB. Dzieki.



Sprawdź zgodnie ze schematem napięcia na WM i AK, czyli tylko te gdzie doprowadzona jest masa lub zasilanie.



Dla przykładu na WM pin 7, 8, 17, 18 i czy sygnalizacja LEDów jest prawidłowo.



AK -> pin 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 25, 27, 28

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Odnośnie napięć:

na pinach AK i WM wszystko jest jak na schemacie.

Sygnalizacja led też jest w porządku tzn.: bez sygnału palą się obie, gasną przy podaniu spdif; innego stanu czyli palącej się jednej diody nie zanotowałem.



Pin PND ma 3.2V przy 3.25V za stabilizatorem.

Vcom 2.5V.



Na nodze RX0 WM mam 1.6V czyli na odcinku za kondensatorem 100nf. Kiedyś mierzyłem i wydaje mi się, że nic tam takiego nie było. Czy ktoś z was mógłby to sprawdzić u siebie?



Dodam tylko, że nie korzystam z układu zasilania, który jest na płytce. Wszystko zasila superteddyreg, łącznie są 4: 3 dla 3.3V i jeden dla 5V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Czy macie jeszcze jakieś pomysły? zaraz przystąpię do sprawdzania lutów między scalakami.



Dobra, DAC znowu gra. Musiało być coś z lutami.

Tak czy inaczej z ogólnym zachwytem poczekam chwilę ponieważ wcześnie przez chwilę też działał :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

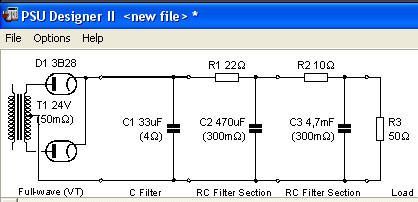

Próbowaliście może zasilać analogowe napięcia do dac z niskonapięciowego prostownika lampowego ?

Im bardziej patrze na przebiegi generowane przy różnych symulacjach na PSU designer dla Mostka Graetz'a oraz dla prostownika pełnofalowego ze środkowym odczepem, tym bardziej mnie mdłości biorą, no i zacząłem się zastanawiać, czy właśnie TUTAJ, przy zasilaniu DAC'a - jego części analogowej, czy nie byłoby korzystne zrobienie prostownika lampowego.



Przecież chyba nigdzie nie jest powiedziane, że prostowniki lampowe muszą na wysokich napięciach pracować ? Zresztą za tym prostownikiem lampowym i tak by jeszcze regulator (krzemowy) był. ... (?)



Załóżmy: trafo z dwoma uzwojeniami po 12VAC. Robimy z tego 24VAC z odczepem środkowym i pełnofalowy prostownik na dwóch diodach lampowych. Kondensator C1 tuż za lampami - mały, o wartości 33uF. Opornik szeregowy R1= 22 ohm. C2 = 470uF. R2 = 10 ohm.

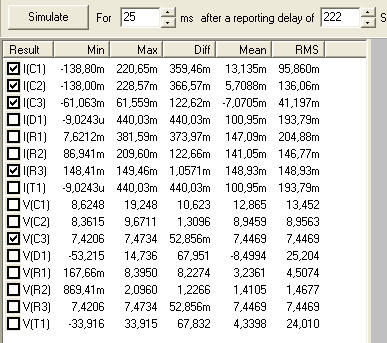

Rezultat symulacji:

Ciche napięcie 7,5 Volt, podające prąd np. rzędu 150mA. Można to oczywiście przyciąć w dół jeszcze jakimś stabem krzemowym.

Czy to ma sens ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Dzisiaj DAC już nie gra.

Panowie, proszę o wszelkie, nawet najbardziej absurdalne pomysły.

Zrobiłem od razu oczywiście to samo co wczoraj czyli popoprawiałem luty między scalakami. Nic to nie dało.

Dodatkowo mam nowy objaw: bzyczenie w jednym kanale, słyszalne wyraźnie przy odkręconym potencjometrze we wzmaku od godziny 12.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[minek6]

Jak mierzysz luty na pinach np wm'a albo ak?dociskanie nóżki końcówką miernika- luty wydają się ok a tymczasem "wiszą na włosku". Skoro poprawiłeś luty i działało chwile to napewno lut.

PZDR

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

Panowie, proszę o wszelkie, nawet najbardziej absurdalne pomysły.

Zrobiłem od razu oczywiście to samo co wczoraj czyli popoprawiałem luty między scalakami.



Możesz opisać sposób w jaki lutujesz, poprawiasz luty na kostkach WM i AK?



Please

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Lutuję przeciwległe nogi w celu stabilizacji, a potem każdą nogę z osoba.

Poprawiam teraz jeszcze raz ale z dodatkiem kalafonii.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

No dobra. Niewiele to dało i chyba jedynie zdjęcie da pojęcie dlaczego masz problemy z pewnością lutowania.



Ja zawsze lutuje "falą", czasem muszę poprawić ale nigdy nie lutuje poszczególnych pinów w elementach w SSOP.



Zamieść zdjęcie, da to więcej niż strony opisów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

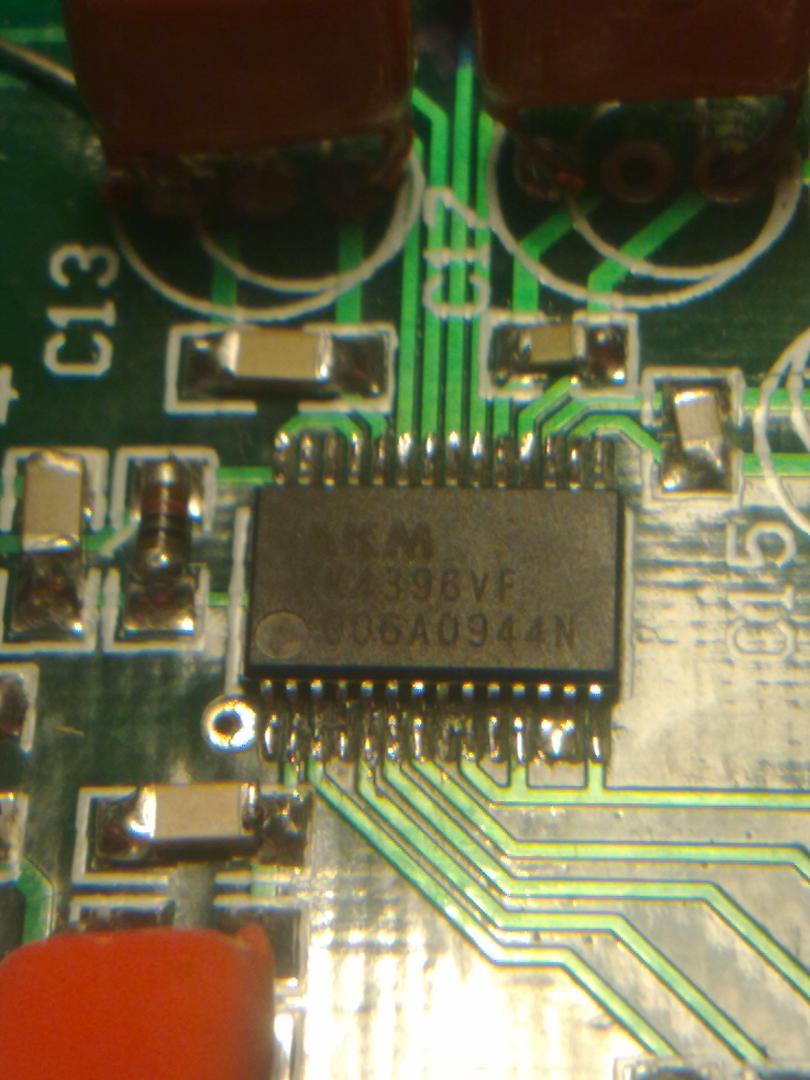

Zdjęcia telefonem przez lupę. Coś tam widać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DoubleG]

ja od siebie polecam używanie pasty do lutowania w dużych ilościach

ja zalewam prawie takiego scalaka przez co odłącza się dostęp powietrza

wtedy są idealne lepią się do padów nie ma szans żeby coś nie łączyło



pasta zapobiega tez przegrzewaniu punktu lutowania



oczywiście trzeba ją potem usunąć izopropylenem a całość się potem świeci jak psu....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Topnika tu tu chyba nie było. Do lutowania SMD najlepiej używac go w żelu i zalewać nim nogi na równo. Kalafonią też można, byle jej nie przypalić.

Ja zawsze lutuję nogi pojedynczo, trzeba tylko nagrzewać nogi po jednej, grzejąc na raz nogę oraz pad i dozować cynę pomiędzy (nie na grot, nie tylko na nogę) -można tylko na pad.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

No więc po godzinie poprawek dac znowu gra. Słucham więc póki gra ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Ja tam kiedyś z powodzeniem takiego pająk przylutowałem zaostrzonym na szpilę grotem z lutownicy 25W, z cyną podawaną pomiędzy pad a nogę, sztuka po sztuce.



Natomiast jako topnik zrobiłem sobie roztwór czystej (jasnożółtej, niepoprzypalanej) kostki kalafonii w spirytusie rektyfikowanym 90%. Roztwór można podawać na piny końcówką zapałki.

Bardzo dobrze mi ten patent się sprawdzał, a ostateczny lut w miarę czysto wygląda.

Brak problemów z niekontaktami. Trzeba uważać tylko, aby zbyt dużo cyny nie podać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

Zdjęcia telefonem przez lupę. Coś tam widać.



Koledzy już napisali o topniku lub kalafonii i to, że lutują każdy pin oddzielnie.



Ja natomiast wyznaję zasadę, że nie ważne jak i czym byle efekt końcowy był zadowalający.



Ciekawostka. Lutola 6C + cyna ołowiowa z dodatkiem 2% srebra + czysta kalafonia.



Po lutowaniu falą widać sporą ilość kalafonii.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



i po umyciu



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Po dwóch dniach dac znów nie gra więc jedyne rozwiązanie jakie to widzę to przelutować kości. Dostałem dużo rad jak lutować, a jak je odlutować ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

Po dwóch dniach dac znów nie gra więc jedyne rozwiązanie jakie to widzę to przelutować kości. Dostałem dużo rad jak lutować, a jak je odlutować ?



Jeżeli kości pracują prawidłowo, to nie widzę sensu ich odlutowywania i ponownego lutowania. Wystarczy poprawnie je przylutować ale nie tak jak pokazałeś na twoim zdjęciu. Cyna ma się rozlać na padzie i połączyć z pinem.



W tej sytuacji jaką masz chyba ten sposób będzie najlepszy:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

w 32 sekundzie gość przelatuje nogi czymś. To jest pasta do lutowania?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

w 32 sekundzie gość przelatuje nogi czymś. To jest pasta do lutowania?



Ja stosuję kalafonię, inni inne specyfiki ale cel jest ten sam - cyna wówczas się nie klei, nie ciągnie i ładnie rozlewa.



Na Twoim zdjęciu ewidentnie nie widać abyś używał topnika, kalofonii o czym już było pisane.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Ok,

jeszcze jedno: ponieważ brak mi wprawy mam zawsze głębokie obawy, że przegrzeję scalaka czego pewnie efektem jest nieprzywieranie cyny.

Ile czasu można sobie grzać nogi bez obawy, że uszkodzi się kość?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

Ok,

jeszcze jedno: ponieważ brak mi wprawy mam zawsze głębokie obawy, że przegrzeję scalaka czego pewnie efektem jest nieprzywieranie cyny.

Ile czasu można sobie grzać nogi bez obawy, że uszkodzi się kość?



Zależy od temperatury grota. Kilkanaście sekund, a czasem kilkadziesiąt. Nie odpowiem jaką temperaturę musisz mieć ustawioną bo jak wspomniałem lutuje Lutolą i nie wiem jaka ona jest dokładnie. Oczywiście mam na nią wpływ ale pośredni.

Reasumując, cyna musi być całkowicie płynna i topniku (kalafonii) musi być sporo. Nawet jeżeli dasz za dużo cyny to możesz jej nadmiar odessać w taki sposób



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



10 minuta filmu.



Jeżeli martwisz się, że nie masz wprawy, to potrenuj na czymkolwiek co masz niepotrzebnego, może jakaś stara karta grafiki, muzyczna lub coś co ma kostki SMD.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Ja bym nie grzał kilkanascie sekund. Skąd Ci się tyle wzięlo?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

Ja bym nie grzał kilkanascie sekund. Skąd Ci się tyle wzięlo?



Pisałem o czasie jaki zabiera mi przylutowanie jednej strony układu. Na pierwszym filmiku to około 12 sek.



Fakt, może źle się wyraziłem.



Nie grzeję wszystkich pinów przez tak długi czas.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Oblałem wszystko kalafonią i cynowałem, wygląda lepiej ale nie gra.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Pisałem o czasie jaki zabiera mi przylutowanie jednej strony układu. Na pierwszym filmiku to około 12 sek.



Fakt, może źle się wyraziłem.



Nie grzeję wszystkich pinów przez tak długi czas.

Tak sobie potem pomyslałem ;) Ale kolega pytał ila czasu może grzać jedno miejsce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

Oblałem wszystko kalafonią i cynowałem, wygląda lepiej ale nie gra.



AK4396 wygląda w miarę dobrze.



Czy WM-a też poprawiłeś?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Obie kości poprawiłem.

No nic, będę lutował do skutku. W końcu zaskoczy i wybadam właściwy sposób.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

Jeżeli jesteś pewny lutów, oglądnąłeś każdy dokładnie pod lupą, a można też przemierzyć, to nie ma sensu lutować w kółko. Przyczyna braku sygnału na wyjściach AK może być zupełnie inna.
