Wzmacniacz 'Ugoda'

[Leszek B]

Posprawdzaj dobrze bo nie chciałbym membrany ze ściany zeskrobywać :)

[Waldi_06]

P.S. Pierwsza ugoda która się wzbudza?



nie

wg mnie niepoprawnie zmontowana

[mihau_r]

nic się już nie wzbudza, gra od kilku dni bez najmniejszego problemu. Prawdopodobnie bardzo rozregulowane nastawy R6 i R22 powodowały taki stan rzeczy.



Wychodzą teraz niedoskonałości w kolumnach. I tu zaczynam poszukiwania od zera. No może nie od zera :) zacznę od Leszka B :))



Ugoda gra z pre veterana. Potwierdzam - pre dodaje fajnego kopa ugodzie.

Edytowane 18 Czerwca 2013 przez mihau_r

[notoryczny]

Moja Ugoda też sie juz "wygrzała" gra bardzo ładnie- czyściutko, fajna scena ( słychać głębie) Strach pomysleć ;-) coby było gdybym dał fajniejsze kolumny i lepsze źródło ))

Na razie gra to z Tannoyami M2 jako pre JC-2, dac to jakis daczek na pcm ileś tam.

W sumie Ugoda gra jako wzmacniacz dodatkowy, na przemian z innymi...(..)



Jeszcze raz dzięki, wszystkim, ktorzy pomogli, a Adrianowi * adik82 za cierpliwość wobec moich pytań

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zbuj]

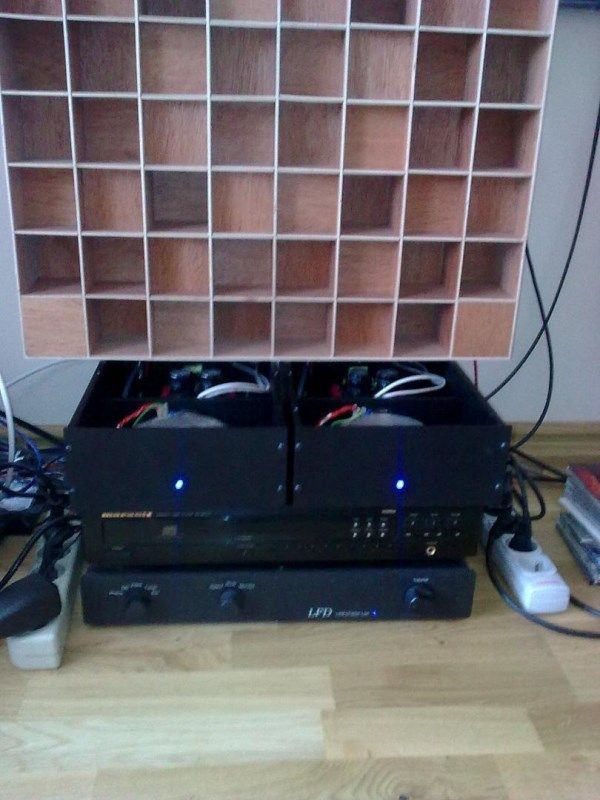

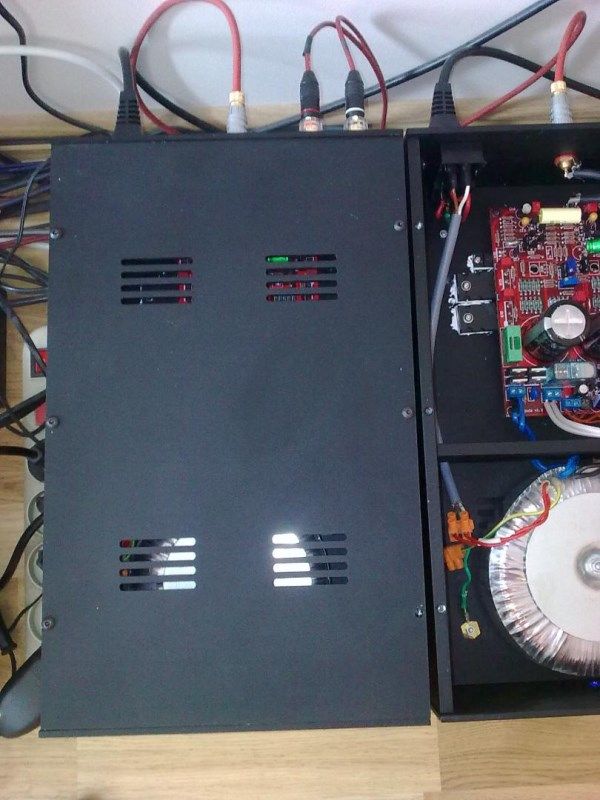

W końcu i u mnie Ugody doczekały się obudów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PJT]

podobaja mi sie, kolejka dla Ciebie

Notorycznemu tez

Edytowane 23 Czerwca 2013 przez PJT

[zbuj]

Mnie też się podobają, ale nie są mojej produkcji. Produkcja forumowy Rick, a ja je tylko odkupiłem od kolegi Waldi_06.

[gnacik]

Witam,



Potrzebuję pomocy w odpaleniu Ugody.

Jakiś czas temu zleciłem to zadanie "fuchowcowi" z ogłoszenia i poza zniszczeniem obudów co chwilę paliło bezpieczniki a skończyło się rozsadzeniem kondensatora i spaleniem tranzystorów.



Obecnie mam wszystkie potrzebne części oraz brak wiedzy i doświadczenia elektronicznego.



Czy znajdzie się ktoś, kto zechce mi pomóc?

[AudioST]

Napisz na priva

[adik82]

Jakiś czas temu zleciłem to zadanie "fuchowcowi" z ogłoszenia i poza zniszczeniem obudów co chwilę paliło bezpieczniki a skończyło się rozsadzeniem kondensatora i spaleniem tranzystorów.

Napisz komu - dla potomnych :-)

[gnacik]

Napisz komu - dla potomnych :-)

nie chcę podawać szczegółów na forum, ale był to człowiek z okolic Garwolina, który ogłaszał się na lokalnym portalu...

[bc_leszcz]

nie chcę podawać szczegółów na forum, ale był to człowiek z okolic Garwolina, który ogłaszał się na lokalnym portalu...



nie wiem jak można spieprzyć montaż coś tak prostego ... masakra



jeśli masz odrobinę cierpliwości i chęć do nauki to możesz to sam uruchomić z pomocą forum, rzecz jasna ;)



uruchomić coś takiego żeby znowu było wzmacniaczem Harman Kardon PM-660 i żeby grało to może trochę wiedzy i doświadczenia potrzeba ....





na zdjęciu brak jeszcze płytki z driverami - akurat ta, o dziwo, jest wpinana na pinach ;)

[PJT]

wielka prosba do ludzi z zamowienia grupowego na trafo ? Macie uzwojenie 4x25V czy 25-0-25 ? Jezeli to drugie to jak podłączyć? coś źle podłaczam, prosze o pomoc Koledzy



Pytanie do wszystkich jak i czy sie da podłączyć trafo 25-0-25 do ugody, serdecznie prosze o odpowiedzi:)

Edytowane 17 Lipca 2013 przez PJT

[adik82]

Drugie trafo to:

Musisz środek podłączyć bezpośrednio pomiędzy kondensatory zasilacza.

Wywalić musisz po dwie diody z obydwu stron zasilacza (które to dopiero jak będę na wieczór w domu to zerkne) i wtedy skrajne trafa podłączyć.

Musisz mieć po prostu jeden mostek a nie dwa.

A tak po za konkursem, to ty zawsze musisz coś na opak zrobić :-)

[PJT]

wielkie dzięki za informacje ! uratowałeś moją ugode czeekam na pełne info!!!!! o ktorej bedziesz w domu ?

Edytowane 17 Lipca 2013 przez PJT

[cezar504]

PJT czy twoje trafo ma wyprowadzenia na drutach z uzwojenia czy na przewodach?

[PJT]

na przewodach a co ?

[cezar504]

bo myślałem że masz tak jak ja,trafo kupiłem 15V-0-15V a okazało się że potrzebuję trafo 2x15V.

zero było wspólnie połączone końcem pierwszego i początkiem drugiego,rozłączyłem i teraz mam podwójne uzwojenia.

zapodaj fotkę tego transformatora to może się okaże że da się go przerobić.

Edytowane 17 Lipca 2013 przez cezar504

[PJT]

zaraz wrzuce do ktorej bedziesz na necie ?

[cezar504]

do 1-szej. z przerwami.

[PJT]

i jak ?

[cezar504]

nie da rady go przerobić bez rozwalania zalanego środka.

szkoda transformatora.

chodziło mi o coś takiego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

Montujesz tylko diody: d3, 4, 9, 10.

Robisz zwory pomiędzy zewnętrznymi miejscami pozostałych diód - tak jak na foto.

Srodek trafa dajesz najlepiej do nóg któregoś z kondensatorów zasilacza, od spodu - jak na foto.

A początek i koniec uzwojeń dajesz do ark J4 lub do ark J3.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Lipca 2013 przez adik82

[PJT]

czy byliby chetni na płytki pcb ?

[Waldi_06]

mam dwie sztuki czerwonych i dwie sztuki zielonych pcb do odstąpienia po kosztach

[PJT]

a miałbyś je tak za miesiąc;) ? jestem chetny na czerwone

Edytowane 7 Sierpnia 2013 przez PJT

[kaman777]

chetny ktos na kit do Ugody bo bede zamawiał części dla siebie??

[PJT]

jakie rezystory zamawiasz ? pakiet z rezystory.net ?

czy cos lepszego, bo moze bylbym chetny

[Rambo]

jakie rezystory zamawiasz ? pakiet z rezystory.net ?

czy cos lepszego, bo moze bylbym chetny



które rezystory są "lepsze"?

[PJT]

np 25ppm 0,1% niz zwykle metalizowane
