Accuklon P-7100

[daris666]

Kondensatory pewnie im Miflex klepie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaskiniowiec]

Mundorfy mogę załatwić ok 20 proc taniej niż lecą na rynku zależy też od ilości . Bo sam też bym potrzebował zamówić kilka szt na dzień dobry .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Zigi]

Z tego co gdzieś wyczytałem to elektrolity robi im Fisher&Tausche FT Cap, nie wiem jak z foliowcami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

A ile kosztują 68 mF na 80-100V?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaskiniowiec]

Nie wiem czy takie są ale na pewno są 47000/80 oraz 47000/100 . Dzisiaj już nic nie załatwię w poniedziałek podzwonię i się zorientuje gdzie lepiej , mam więcej dojść .



Właściwie można by było kupić bezpośrednio w mondorfie i olać pośredników, na razie nie sprawdzałem , ale wiem gdzie uderzyć w tej sprawie . Zorientuje się przeciągu kilku dni .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[freedi]

O bezpośrednim zakupie z Mundorfa możecie zapomnieć i największe elektrolity to 47mF/100V a czy jest różnica w stosunku do innych ?

Jeśli ktoś chce ją znaleźć,to usłyszy :)

I 20% procent upustu to można dostać już przy 2 parach,tylko trzeba wiedzieć z kim rozmawiać i jak rozmawiać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bumpalump]

Też w to nie wierzyłem az nie posłuchałem i jest różnica w brzmieniu, dynamice, nie wiem czym to idzie...:) ale jest cholerna różnica.

Pewnie nizsze ESR a to przeklada sie na wydajnosc pradowa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hi_aro]

Włożysz Rify PEH, za połowę ceny i będzie większa wydajność prądowa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Czas na mostek :)

Podziękowania dla kolegi Indyk9 za udostępnienie sprzętu :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Stycznia 2016 przez protagoras

[ygrene]

Wy za dobrze macie z tymi accuclonami :)

Wpadnijcie do Bydgoszczy, chętnie posłucham!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaskiniowiec]

Freedi nie bądź taki pewny :) już od jakiegoś czasu przecieram szlaki zaopatrzeniowe chcąc robić takie klocki .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Wy za dobrze macie z tymi accuclonami :)

Wpadnijcie do Bydgoszczy, chętnie posłucham!



Fakt, zagęszczenie, accu jest niezwykle duże w tym rejonie :D dwa w promieniu 5km od siebie :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KonradRak]

Witam Panowie,



Dawno mnie nie było, więc powrót wróży kłopoty ;)

Obiecałem pomiary po modyfikacji więc proszę. Aha to na mojej końcówce Jaskinia szukał rozwiązania problemu. Tak więc jedna była prawie cała przelutowana druga tylko dodane kondensatory odsprzęgające. Jak widać na poniższym nie ma żadnej różnicy pomiędzy obiema końcówkami:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Różnica skuteczności między lewą a prawą wynosi tylko 0,03dB! Bias ustawiłem dokłanie 22mV. Ale jak widać spadek charakterystyki wynosi 0,5dB. Tu modyfikacja nic nie zmieniła. W oryginale jest 0,2dB.



Teraz pokażę co się zmieniło po modyfikacji. Rezystor bez zmian 4,7ohm. Na górze "przed", na dole "po":



1. 300W



THD i szum na tym samym poziomie. Zauważcie, że teraz dominuje druga harmoniczna. Trzecia znacznie się obniżyła. Najważniejsza zmiana to znaczne obniżenie brumu 50Hz, aż na -120dB!. Czyli to o co się czepiałem zostało poprawione.



2. 200W

Podobnie jak dla 300W ale pik 50Hz już odrobinę wyżej.



3. 100W



4. 50W

No i tu zaczynają się zagadki. Niska moc a druga i trzecia h znacznie wyżej niż przed modyfikacją?! THD 2x wyższe!?



5. 10W

Tak samo jak poprzednio.

Panowie elektronicy proszę mi to wyjaśnić dlaczego przed modyfikacją wzmacniacza THD rosło wraz z dostarczaną mocą a po modyfikacji cały czas jest ten sam, stały poziom, niezależnie czy dajemy 10W czy wpakujemy 300W mocy? Czyli ok. 0,02THD i 0,02 THD+N. Przecież słuchamy przy niskich stanach więc pierwsza wersja teoretycznie powinna być lepsza, bardziej przeźroczysta dla sygnału. Nie znam się na elektronice i nie potrafię tego wyjaśnić. Pomóżcie!



Kolega .3lite wrzucił wartościowe pomiary Pass Aleph 1.2 i Accuphase M-2000. Jednoznacznie z nich wynika, ze Pass to kibel a nie wzmacniacz. Natomiast M-2000 to prawdopodobnie najlepszy wzmacniacz na świecie.



Zrobiłem podobne pomiary. Na wstępie jednak pokażę, że tu ograniczeniem jest już interface muzyczny. Przydałoby się coś o klasę dokładniejszego, np RME MADIface XT ale koszt 2000€ :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



1. THD Focusrite Scarlet 2i2 dla 50Hz. Próbkowanie 48kHz

THD: 0.00097%

THD+N: 0.0024%



2. IMD sinus 19kHz i 20kHz



Teraz porównanie do wspomnianych wzmacniaczy.

1. 50Hz, 200W, u mnie rezystor 4.7ohm

Nawet gdyby zmniejszyć błąd interfejsu to klon nie w tej lidze co oryginalny M-2000. Wyniki Passa pozostawię bez komentarza.



2. IMD, 50W, rezystor 4.7ohm

Klon ok -65dB, Pass - 47dB ( i sieje w całym paśmie), M-2000 - 80dB. Pamiętajcie, że w Accuphase wpakowali 330W! KOSMOS!



3. IMD 200W



Na koniec kolejny pomiar ale niestety nie ma do czego odnieść czyli Multiton szerokopasmowy. Szum widać między tonami.

1. Focosrite Scarlet 2i2

Dla karty jakieś -115dBFS



2. Klon Accu 7100 (50W)

ok -95dBFS



Uff, dobrnąłem. Miłej lektury :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Stycznia 2016 przez KonradRak

[.3lite]

Świetnie robota :) Dobrze się to czyta i ogląda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolmen]

Świetnie robota :) Dobrze się to czyta i ogląda.

Ja tam wolę słuchać :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[borysgo2]

KonradRak

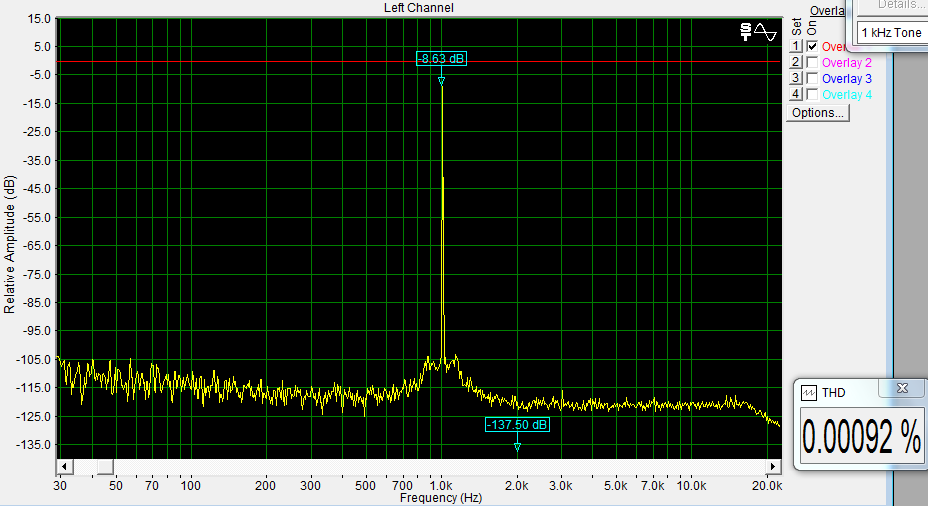

Na pomiarach widac sporo komponentow pochodnych 50Hz oraz duzo harmonicznych wyzszych rzedow, czasami tak sie dzieje jezeli pomiar jest robiony nie do konca poprawnie. Dla ulatwienia wez odepnij np strone prawa od zasilania i zrob pomiar tylko jednej koncowki. Pomiar jest bardzo malo czytelny w takim stanie jak jest teraz.

Zeby calosc miala rece i nogi uruchom sobie steps, ktory zrobic ci ladny wykres (jak ponizej). Po co wogole robic taki wykres ? Czy to ma jakis sens ?

A no ma, widac przy roznych amplitudach czy nie pojawiaja sie jakies ''artefakty'', to znaczy duze skoki ktorejs harmonicznej, moze to swiadczyc o niepoprawnej kompensacji lub zlym projekcie. Druga sprawa --> bardzo fajnie jak koncowka trzyma taki sam ''charakter'' w calym spektrum mocy, nie jest to latwe do osiagniecia.



Nie wiem jaki masz interfejs do pomiarow ale u mnie musze zejsc z pomiarem do -5dB (przewaznie schodze do -10dB) zeby pomiar byl czytelny. Pokrec troche potenciometrem i zerknij jak to wyglada u ciebie. Mozesz tez sie przepiac krokodylkiem pomiarowym na sama koncowke nie na rezik obciazeniowy.

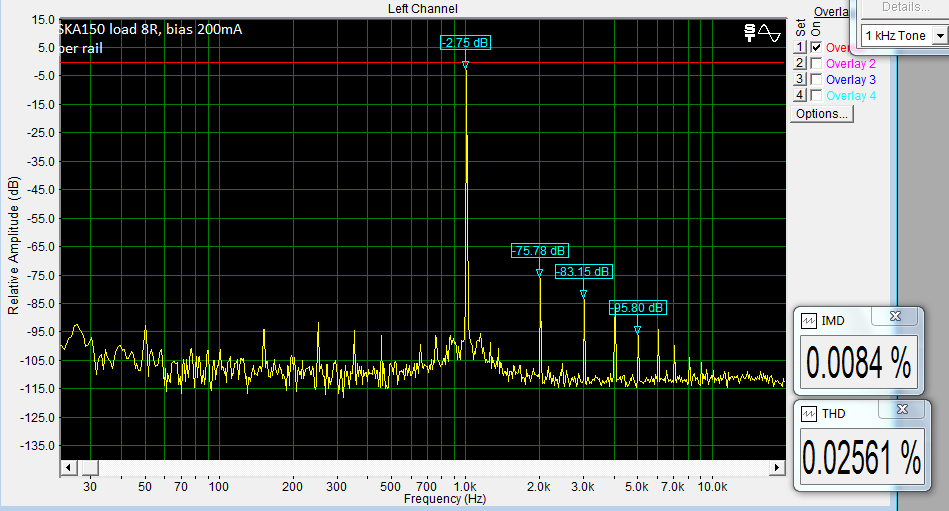

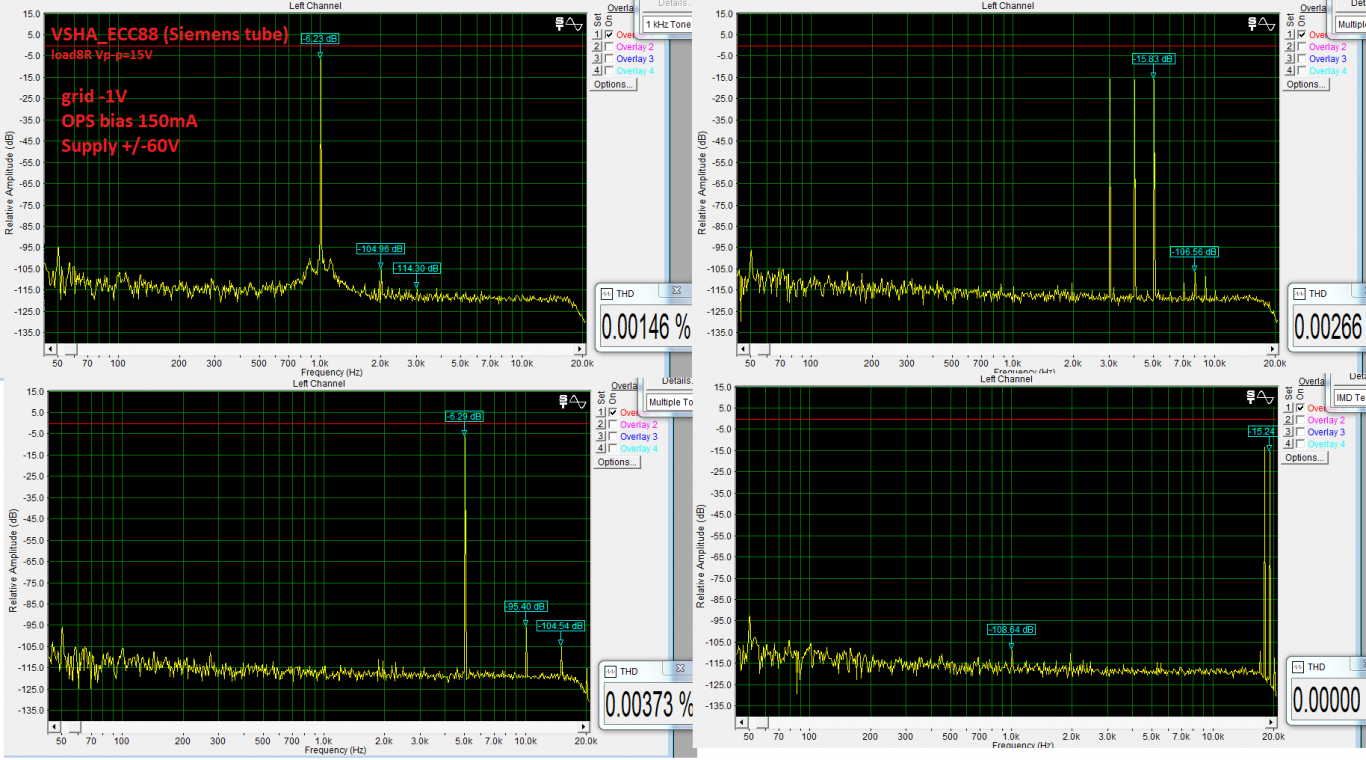

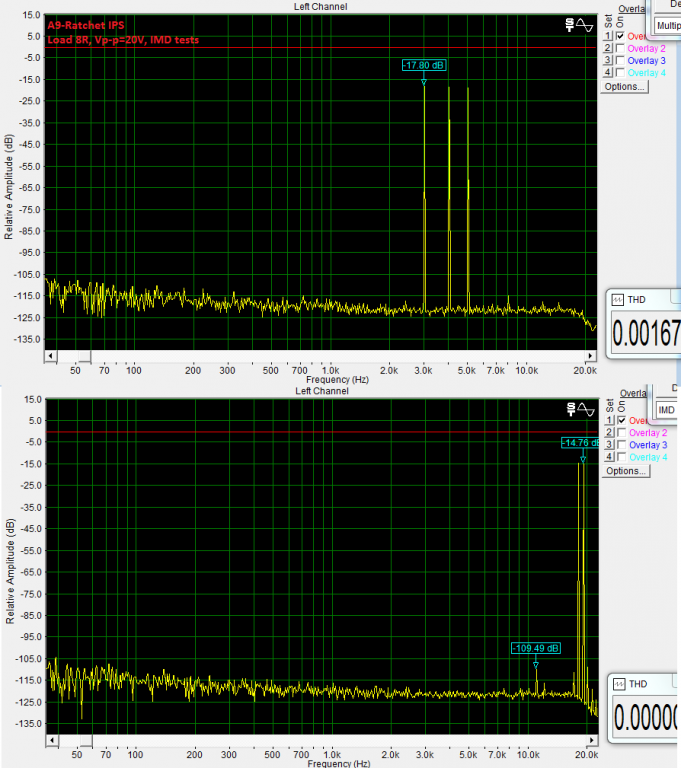

Ponizej masz kilka pomiarow, ktore sa czytelne (CFP-Madness ma tylko 6 tranzystorkow na calym sterowaniu).

pozdr



EDIT

Pozniej zerknalem na Focusrite Scarlet i na nich pomiar jest zrobiony OK. Takze na pierwszych slajdach jest cos zaje....cie nie tak.

PS

Jakiej karty uzywasz ? Ja mam E-MU i mnie bardzo irytuje sprawa z sterownikami, moze czas zebym sobie zmienil karte.



Dziekowac.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Stycznia 2016 przez borysgo2

[Yasioo]

Sorka za offtop ale na ALI pojawia sie A-65 :) ....



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaskiniowiec]

Kwestia mundorfów tych 47000 cena 292 zł netto plus wat23 proc Czyli szt 380 zł .

Wziął bym to na firmę, także istnieją pewne pola manewrowe :) . Ja z tego będę partię kondów po dobrej cenie .

AA osoby zainteresowane po tej cenie co tutaj napisałem . plus te 12zł za przesyłkę .



Potrzebnych jest chętnych na 20 szt i to wszystko .





Chińczyk nie kuma pewnych kwestii technicznych . Dużo by gadać a diabeł tkwi w szczegółach .





Borys aa jak wytłumaczysz taka kwestie , koleś składa sobie sprzęcior ma kolumny za 100000 tyś kable za diabeł wie ile .

Montuje w obudowie ta moją płytkę wejściowa pionowo , słucha kilka dni i później robi poprawki w obudowie i nagle wydzwania do mnie że jak ta płytkę ustawił poziomo - eureka , gra znacznie lepiej . Czasami samemu mnie to przeraża .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KonradRak]

Borys dzięki za wpis. Widziałem wcześniej pomiary Twojego wzmacniacza i byłem pod wrażeniem. Zniekształcenia na poziomie kart dźwiękowych. Teraz jak wspomniałeś, że mierzysz przy pomocy E-mu (prawdopodobnie 0404?) to zapaliła mi się lampka. Twój wzmacniacz ma zniekształcenia na poziomie twojej karty co jest fizycznie niemożliwe jeśli dałeś mu 20V dla 8ohm. Ja zapewne także nie ustrzegłem się błędów ale śmiem twierdzić, ze twoje pomiary także są nimi obarczone :). Piszę to, bo ciekawi mnie rozwiązanie tego problemu.

Zawsze ustawiam RMS na -3dBFS. Przester mam dopiero na -1dBFS. Ty z poziomem sygnału musisz zejść na -6dB. Na pomiarach nie widać pików harmonicznych. Zrób pomiary Twojej karty przy takich samych ustawieniach jak ja (48 i 96kHz). Ciekaw jestem porównania. Mam też Steinberg UR22 ale ta karta jest prawdopodobnie uszkodzona. Pokażę później dlaczego.

Nie wiem czy mogę zaśmiecać ten wątek pomiarami kart, tak więc moderacja może je przenieść do tego wątku:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



1. Focusrite Scarlet 2i2 48kHz wyjście zbalansowane



2. Focusrite Scarlet 2i2 96kHz wyjście zbalansowane



3. 96kHz THD liniowo



4. 96kHz THD %



Specjalnie nie pokazałem sumy THD aby nie zaciemniać wykresu tylko oddzielnie drugą i trzecią.



Co ciekawe znalazłem pomiar liniowy klona przed modyfikacją ale tylko dla 10W.

1. Klon Accu THD liniowo dla 10W



2. Klon Accu THD %



Widać, że przy próbkowaniu 96kHz wynik psuje sama karta dźwiękowa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[borysgo2]

KonradRak

Moje pomiary napewno sa obarczone bledami ale sa czytelne i na tyle dobre na ile pozwala sama karta. Pomiar samej karty w loopie jest prawie caly schowany ponizej 0.0001prcent. Jezeli miales wsio dobrze podpiete przy badaniu pacjenta to oznacza to ze jest on powaznie chory.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jodel]

Panowie w związku z propozycją jaskiniowca zaczynam tworzyć listę na 20 mundorfów 47000

jak się zbierze 20 szt to pójdzie zamówienie od Grzegorza

jodel - 4 szt.

proszę się dopisywać do listy, taniej raczej nie będzie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raven1985]

Dawno mnie nie było, więc powrót wróży kłopoty ;)

Mnie też :)

Powoli wracam online .



Twój wzmacniacz ma zniekształcenia na poziomie twojej karty co jest fizycznie niemożliwe jeśli dałeś mu 20V dla 8ohm.

To tylko koło 7-8W uzyskanie tak niskich zniekształceń nie jest problemem na tych mocach .

Z tego co gdzieś wyczytałem to elektrolity robi im Fisher&Tausche FT Cap, nie wiem jak z foliowcami.

To seria GW czy jakoś tak, coś jest w Elfie ale nie są chyba specjalnie tańsze :)

I chyba nie ma standardowo dostępnych na 80V a przynajmniej nie widziałem nigdzie nic poza 100V i 63V .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaskiniowiec]

Jeżeli ktoś ma lepsza propozycje na Kondy to niech pisze. Chodzi o Kondy 47000/80 volt . - 380 zł szt brutto .

Istnieją jeszcze dwie szanse na obniżenie ceny :) .

- zakup powyżej 400 szt mundorfów - nieco hardcorowy sposób .

- załatwienie sobie możliwości dystrybucji kondensatorów w Mundorfie, wysępiłem pewne informacje, na razie problematyczny do zrealizowania .



Niipony w porównaniu do tych mondurfów to padlina, no niestety,



Co do tych zniekształceń , dajcie sobie z tym spokój , to nie ma sensu .

Zniekształcenia nie są wyznacznikiem te jak zagra dany układ , wystarczy ze są na akceptowalnym poziomie .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Stycznia 2016 przez jaskiniowiec

[freedi]

Akurat kondensatorów Nippon,Accuphase używało w kilku swoich konstrukcjach,także nie do końca jest to taka "padlina".

Nie przeczę,że Mundorf to dobra marka , tylko czy tędy droga ? Wiem co mówię , bo miałem to w rękach i słyszałem...albo i nie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaskiniowiec]

Jeszcze są rify oraz vishay jak dla mnie bardzo dobre . Mam te mundorfy i te nippony - duża pojemność mały prąd .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KonradRak]

Pomiar samej karty w loopie jest prawie caly schowany ponizej 0.0001prcent

Bądźmy precyzyjni. Na naszych interfejsach możemy swobodnie zmieścić się 0.001% aby zejść rząd niżej to przydałby się taki system pomiarowy:

dScope Series III

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Koszt kilka tysięcy €

To tylko koło 7-8W uzyskanie tak niskich zniekształceń nie jest problemem na tych mocach .

Dla kilku Wat możliwe ale mnie wychodzi 50W! (U²/R)

Co do tych zniekształceń , dajcie sobie z tym spokój , to nie ma sensu .

Mnie wciągnęło i mam wiele pytań bez odpowiedzi. To prawda, że na odbiór dźwięku w 90% wpływają kolumny i pomieszczenie. Do tego poprawna elektronika i wystarczy. Twoja końcówka jest "przeźroczysta" dla sygnału. Przy 300W trzyma THD w 0.02% czyli tyle samo ile deklaruje producent Accuphase w modelu 7100 dla 4ohm. Czepiałem się tylko tego spadku charakterystyki na górze który wynosi 0.5dB dla 20kHz. Wszystkie budżetowe wzmacniacze które mierzyłem ciągną idealnie równo do końca.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raven1985]

Dla kilku Wat możliwe ale mnie wychodzi 50W! (U2/R)

Na wyrysie jest napisane , że to 20V jest między szczytowo (p-p).

Czyli amplitudy jest połowa .

P = U^2 / (2*R) (Bo to napicie AC więc podstawiasz RMS ! stąd ta 2 w mianowniku )

czyli jakieś 7W :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KonradRak]

Jezeli miales wsio dobrze podpiete przy badaniu pacjenta to oznacza to ze jest on powaznie chory.

Borys miałeś rację! Przewód pomiarowy miałem podpięty do rezystora. Przepiąłem na wyjście wzmacniacza i wszystko wróciło do normy. Przy niskich mocach THD znacznie spadło :)

Przy okazji właśnie zainstalowałem oprogramowanie Spectra Plus

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

i wyniki przedstawiane są znacznie czytelniej



1. 10W

THD: 0.0037%

THD+N: 0.0043%

IMD: 0.0095%

SNR: 87.4 dB



2. 50W

THD: 0.01%

THD+N: 0.01%

IMD: 0.01%

SNR: 80 dB



3. 100W

THD: 0.017%

THD+N: 0.017%

IMD: 0.013%

SNR: 75.3 dB



4. 200W

THD: 0.024%

THD+N: 0.024%

IMD: 0.016%

SNR: 72.4 dB



5. 300W

THD: 0.029%

THD+N: 0.029%

IMD: 0.019%

SNR: 70.8 dB



Na wyrysie jest napisane , że to 20V jest między szczytowo (p-p).

Czyli amplitudy jest połowa .

Teraz już jasne. Dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[borysgo2]

Konrad

Juz to troszke lepiej wyglada. Zwroc uwage jaka duza masz ilosc harmonicznych wyzszych rzedow, generalnie po 5-7 juz powinna byc sama trawa na poziomie szumu. To moze byc artefakt z pomiaru lub sama koncowka. Masz fajna karte na pokladzie to zrob jeszcze modulacje kilku czestotliwosci (wejdz w ''multiple frequencies''), ja przewaznie robie 3kHz 4kHz i 5kHz oraz w zakladce IMD mozesz zrobic np 15kHz i np 16kHz o tej samej amplitudzie (albo 19kHz i 20kHz jak ci sie zmiesci). Po nagraniu takiego sygnalu mozesz sobie obserwowac produkty IMD, im ich mniej tym teoretycznie lepiej.

Na twoich pomiarach dla 1kHz widac nieparzyste harmoniczne rzedow H11+. Ja czegos takiego dawno nie zaobserwowalem w zadnym wynalazku.





Jak juz masz kable przepiete to zrob wykres STEPS w arcie.

Jest bardzo duza rozbieznosc pomiedzy wynikami na mniejszej i wiekszej mocy, mi osobiscie nie podobaja sie produkty wyzszych rzedow na FFT.

Spectry sie fajnie uzywa ale czasami lubi ponaginac pomiary (w zaleznosci od sterownika karty) ustaw ja tak zebys mial pomiary powtarzalne z ARTA, jak juz tak bedziesz mial ustawione to nie tykac zakladki settings. Generalnie to lepiej sie trzymac pomiarow z ARTY bo sa znacznie powtarzalne.



Ponizej masz cos troche podobnego do accu, pomiar przy 50W i zasilanie 2x 44Vdc.



Dla przykladu masz jeszcze bardzo stary pomiar mojej plytki do ska150, jezeli w zamiarze konstruktorow z accu przebieg harmonicznych mial byc ''audiofilsko wygasajacy'' to powinno to wygladac tak jak ponizej w calym spektrum mocy. Ten sam charakter niezaleznie od krecenia gala volume (teoretycznie), na dodatek brak produktow wyzszych rzedowk ktore naprawde sa ble. Moim zdaniem fajnie jak ''ukladzina'' ma taki sam charakter FFT w calym pasmie i w calej rozpietosci mocy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Stycznia 2016 przez borysgo2

[raven1985]

Przewód pomiarowy miałem podpięty do rezystora. Przepiąłem na wyjście wzmacniacza i wszystko wróciło do normy.

Jakie masz rezystory obciążające wzmak ?

Niektóre są nieliniowe i właśnie mogą powodować dodatkowe zniekształcenia .

Jak masz przekaźnik na wyjściu wzmaka spróbuj podłączyć się przed nim .



I pokaż jak macie podłączone sprzężenie zwrotne w tym wzmacniaczu .

Rezystor sprzężenia musi być podłączony w punkcie w którym jest wyjście z płytki .

Jak jest gdzieś wcześniej to też będą takie kwiatki .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
