Amatorskie zestawy pomiarowe wykorzystywane w adaptacjach akustycznych.

[paweł timler]

Dzięki @marcinmarcin, ale ja nie potrzebuję DACa. Chcę skompletować w miarę tani zestaw pomiarowy do REW do poprawy akustyki przy okazji remontu, więc zewnętrzny DAC (~400) + UMIK (~400) to dla mnie za drogo. Planuję kupić interfejs i wykorzystać mikrofon kalibracyjny od Y803, a jeśli okaże się że mikrofon jest do d... to dokupię lepszy mikrofon pomiarowy.

Na razie na krótkiej liście interfejsów mam:

1. BEHRINGER UMC22
2. M-AUDIO M-TRACK SOLO

Zwrócić uwagę na coś jeszcze, ewentualnie który z wymienionych?

Edytowane 2 Marca 2021 przez paweł timler
Literówka

[przemak]

8 minut temu, paweł timler napisał:

Dzięki @marcinmarcin, ale ja nie potrzebuję DACa. Chcę skompletować w miarę tani zestaw pomiarowy do REW do poprawy akustyki przy okazji remontu, więc zewnętrzny DAC (~400) + UMIK (~400) to dla mnie za drogo. Planuję kupić interfejs i wykorzystać mikrofon kalibracyjny od Y803, a jeśli okaże się że mikrofon jest do d... to dokupię lepszy mikrofon pomiarowy.

Na razie na krótkiej liście interfejsów mam:

1. BEHRINGER UMC22
2. M-AUDIO M-TRACK SOLO

Zwrócić uwagę na coś jeszcze, ewentualnie który z wymienionych?

Do tego typu ok interfejsów nie podłączysz bezpośrednio mikrofonu na minijacku, albo zrobisz albo kupisz przejściówkę za około 100pln. Umik jest najlepszym rozwiązaniem, wyjscie laptopa wystarczy.

[paweł timler]

Jeśli dobrze rozumiem, to potrzebna będzie przejściówka mini jack - 'duży' jack, a to kilkanaście złotych. Ale faktycznie przemyślę jeszcze kwestię UMIK + karta dźwiękowa USB (na wyjście do wzmaka). Tylko w takim wypadku, tak jak pisał @Bartek Chojnackibędę miał dwa interfejsy - wejściowy UMIK (USB) i wyjściowy - karta dźwiękowa (USB). ?

[Bartek Chojnacki]

wiesz co, ja nie chce gasić entuzjazmu itd. ale ogólnie nie jestem fanem wspierania takich działań, bo moim zdaniem z takich amatorskich pomiarów bardzo sztukowanych typu nawet dobrego interfejsu czy mikrofonu nie będzie to wyniknie więcej problemu niż pożytku. Na chwilę będziesz wrzucał pomiary na forum i pytał "co z tym zrobić bo gaśnie mi 70 Hz) a wtedy ktokolwiek Ci odpowie to palnie większą lub mniejszą bzdurę, bo to może wynikać z miliona powodów a interpretowanie czyjegoś pomiaru jak się nie wie jak był zrobiony to też nie jest właściwa droga. Zrobić pomiar to jedno, każdy może to zrobić, ale poprawnie zinterpretować i coś zrobić na jego podstawie - jakieś 5% ludzi którzy te pomiary robią, więc lepiej zastanów się czy nie rozsądniej byłoby te 500-600 zł przeznaczyć na materiały na jakieś ustroje niż robić pomiary z których i tak nic nie wyniknie

[xajas]

Umik jest najlepszym rozwiązaniem, wyjscie laptopa wystarczy.

Ano wlasnie, autor chyba nie zrozumial, ze nie potrzebuje DACa, wyjscie Laptopa wystarczy

[przemak]

15 minut temu, paweł timler napisał:

Jeśli dobrze rozumiem, to potrzebna będzie przejściówka mini jack - 'duży' jack, a to kilkanaście złotych.

Nie, nie taka przejściówka. Potrzebna będzie przejściówka mini jack - xlr z przekazywaniem zasilania fantom - bias. Ten mikrofon podepniesz bez problemu do kompa i żadne przejściówki interfejsy nie będą potrzebne. W razie wątpliwości można sobie skalibrować tor i będzie.

14 minut temu, Bartek Chojnacki napisał:

wiesz co, ja nie chce gasić entuzjazmu itd. ale ogólnie nie jestem fanem wspierania takich działań, bo moim zdaniem z takich amatorskich pomiarów bardzo sztukowanych typu nawet dobrego interfejsu czy mikrofonu nie będzie to wyniknie więcej problemu niż pożytku. Na chwilę będziesz wrzucał pomiary na forum i pytał "co z tym zrobić bo gaśnie mi 70 Hz) a wtedy ktokolwiek Ci odpowie to palnie większą lub mniejszą bzdurę, bo to może wynikać z miliona powodów a interpretowanie czyjegoś pomiaru jak się nie wie jak był zrobiony to też nie jest właściwa droga. Zrobić pomiar to jedno, każdy może to zrobić, ale poprawnie zinterpretować i coś zrobić na jego podstawie - jakieś 5% ludzi którzy te pomiary robią, więc lepiej zastanów się czy nie rozsądniej byłoby te 500-600 zł przeznaczyć na materiały na jakieś ustroje niż robić pomiary z których i tak nic nie wyniknie

To taż. Większość myślących o pomiarach nie puściła sobie generatora z Rewa że skokiem co pół herca - po co mikrofon, uszy i szyby w drzwiach (kieliszki w szafkach) informują o modach ?

[paweł timler]

2 godziny temu, przemak napisał:

Nie, nie taka przejściówka. Potrzebna będzie przejściówka mini jack - xlr z przekazywaniem zasilania fantom - bias.

Mój mikrofon kalibracyjny do Yamahy (minijack) nie potrzebuje zasilania, a ewentualny pomiarowy, który kupię jeśli się ten nie sprawdzi pewnie będzie na xlr.



3 godziny temu, xajas napisał:

Ano wlasnie, autor chyba nie zrozumial, ze nie potrzebuje DACa, wyjscie Laptopa wystarczy

Pisałem w poście #661, że nie potrzebuję DACa ?.

Czy to znaczy, że podłączam UMIKa po USB do laptopa, a na wzmacniacz wychodzę z jego karty dźwiękowej? Miałem wątpliwości, bo karta kiepska i oferuje jedynie jedno wyjście - minjacka słuchawki/mikrofon.



Edytowane 2 Marca 2021 przez paweł timler
Kosmetyka

[xajas]

39 minut temu, paweł timler napisał:

Czy to znaczy, że podłączam UMIKa po USB do laptopa, a na wzmacniacz wychodzę z jego karty dźwiękowej? Miałem wątpliwości, bo karta kiepska i oferuje jedynie jedno wyjście - minjacka słuchawki/mikrofon.



Dokladnie tak.

taki setup uzywam juz od lat na wielu  Notbookach Windows i MacOS

[paweł timler]

10 minut temu, xajas napisał:

Dokladnie tak.

taki setup uzywam juz od lat na wielu  Notbookach Windows i MacOS

Dzięki!! ??

[przemak]

2 godziny temu, paweł timler napisał:

Mój mikrofon kalibracyjny do Yamahy (minijack) nie potrzebuje zasilania

Potrzebuje.

2 godziny temu, paweł timler napisał:

Czy to znaczy, że podłączam UMIKa po USB do laptopa, a na wzmacniacz wychodzę z jego karty dźwiękowej? Miałem wątpliwości, bo karta kiepska i oferuje jedynie jedno wyjście - minjacka słuchawki/mikrofon.

Wystarczy na początek w takim razie przejściówka na dwa gniazdka mikrofon i słuchawki i możesz zacząć bez dodatkowych kosztów.

[xyz4691]

Czy na "początek pomiarów" aby zobaczyć czy w ogóle poradzę sobie z nimi (obsługa REW i zrozumienie pomiarów) taki mikrofon wystarczy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Do tego laptop i REW.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

pasmo od 100Hz
to sie nie nadaje

[marcinmarcin]

12 minut temu, xyz4691 napisał:

Czy na "początek pomiarów" aby zobaczyć czy w ogóle poradzę sobie z nimi (obsługa REW i zrozumienie pomiarów) taki mikrofon wystarczy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Do tego laptop i REW.

google nic nie wyrzuca łacząc mozos +rew więc obawiam się że będzie ciężko... naprawdę polecam Umik1. Jak pomierzysz i stwierdzisz że nic Ci więcej nie potrzeba, zawsze możesz go sprzedać 100 taniej (albo i mniej).

1 minutę temu, xajas napisał:

pasmo od 100Hz
to sie nie nadaje

nawet nie doczytałem 👍

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xyz4691]

Dzięki za info.

[przemak]

41 minut temu, xyz4691 napisał:

Czy na "początek pomiarów" aby zobaczyć czy w ogóle poradzę sobie z nimi (obsługa REW i zrozumienie pomiarów) taki mikrofon wystarczy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Do tego laptop i REW.

To jest mikron kierunkowy (kardioidalny). Zasadniczo do pomiarów się nie nadaje z definicji 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xyz4691]

1 minutę temu, przemak napisał:

To jest mikron kierunkowy (kardioidalny). Zasadniczo do pomiarów się nie nadaje z definicji 😉

Czyli jak pisali wyżej koledzy Umik 1.

Rozumiem, że z nazwy to powinien być mikrofon "pomiarowy"?

[przemak]

6 minut temu, xyz4691 napisał:

Czyli jak pisali wyżej koledzy Umik 1.

Rozumiem, że z nazwy to powinien być mikrofon "pomiarowy"?

Tak. Albo umik (najlepsza opcja w ogóle z jednym wyjątkiem nieistotnym w sumie) albo jak masz do czego podłączyć to pomiarówka behringera kosztuje tyle co ten z linka.

7 minut temu, xyz4691 napisał:

z nazwy to powinien być mikrofon "pomiarowy"?

Zależy, jeżeli chcesz zidentyfikować problemy z dołem to w sumie byle co wystarczy. W zasadzie najlepszym tanim  rozwiązaniem byłaby tania kapsuła pojemnościowa i do niej układ wejściowy z aliexpressu - wyjdzie jakieś 50PLN ale trzeba mieć przedwzmacniacz mikrofonowy albo zasadniczo jakiś interfejs... Więc lepiej umik 😉

[xyz4691]

A np. taki zestaw?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

59 minut temu, xyz4691 napisał:

A np. taki zestaw?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ale to w praktyce niewiele tańsze niż umik...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xyz4691]

9 godzin temu, przemak napisał:

Ale to w praktyce niewiele tańsze niż umik...

Ok. A czy tak samo odpowiedni do pomiarów jak Umik 1?

[przemak]

18 minut temu, xyz4691 napisał:

Ok. A czy tak samo odpowiedni do pomiarów jak Umik 1?

Na oko tak, nie wiadomo jednak jak z plikiem kalibracyjnym, każdy umik ma swój plik.

[Mikelas76]

czesc panowie

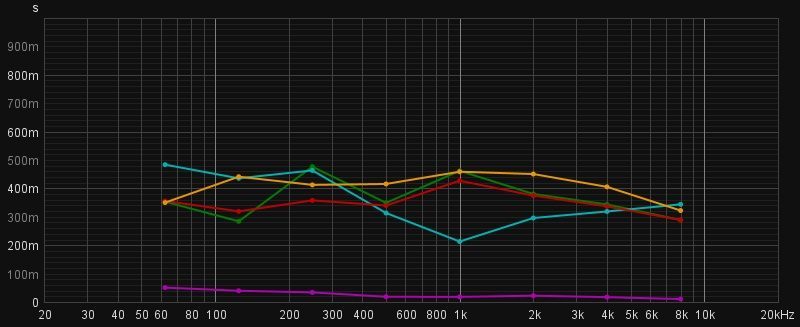

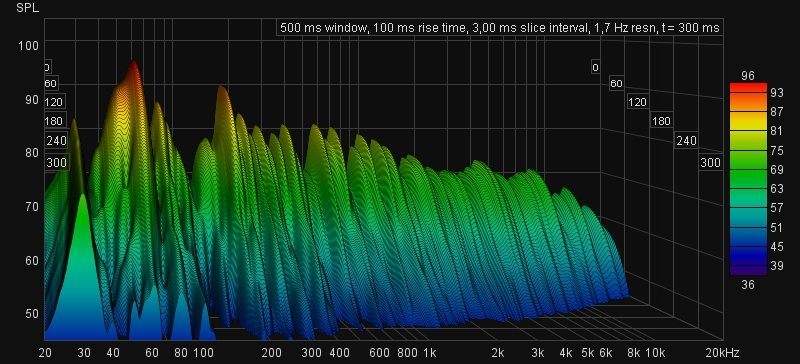

udalo mi sie z miejscowym kolega zrobic pomiar. Nie wiem czy dobrze to wyszlo bo w sumie on tez dopiero zaczyna zabawe z pomiarami. Wrzuce 2 pomiary, jeden z zaslonami na bocznej scianie i panelami na scianie rtv, oraz drugi pomiar bez tego. Czy ktos pokusi sie o interpretacje? Ja przyznaje sie jestem troche zielony. Wydaje mi sie ze poglos jest ok (okolo 0,4) a na wykresie SPL widze dziure pomiedzy hmmm.... 90 a 180hz???

Nie wiem czy to dobrze odczytuje, a czy z tym idzie jeszcze cos zrobic to juz.........

Nie moge wrzucic przez rozmiar

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

plik mdat ma 1,9mb i nie przechodzi

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Października 2021 przez Mikelas76

[avilla]

Do pobieżnej analizy wrzuć zakres od 20 do ok 300 Hz, bo dalej nie ma sensu. No i zawęź zakres na osi Y do 70-100 dB.

podaj też wymiary pokoju i daj jakieś zdjęcia ścian. Przydało by się też podać model kolumn i opisać co było mierzone (lewa,prawa czy suma) no i zaznacz na rzucie gdzie stał mikrofon, gdzie kolumny i gdzie masz miejsce odsłuchu.

[marcinmarcin]

Korekta tych 2 górek (DSP) rozwiąże problem dudnienia. Dołki pewnie wynikają z nakładania się fal odbitych od ściany przed kolumnami, ale musisz zdawać sobie sprawę że ich do końca nie zlikwidujesz. Zbliżenie kolumn do ściany przesunie częstotliwości które się kasują. Generalnie mierzysz, przesuwasz, mierzysz itd.

Inwestycja 450pln  w Umik1, to najlepiej wydane pieniądze w audio w mojej historii - więc polecam zakupić i zgłębić temat

Edytowane 29 Października 2021 przez marcinmarcin

[xajas]

Tak, problem jest to pomaranczowe, to zolte mozna zwalczyc

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikelas76]

No to bede walczyl z umikiem przez kilka dni

[marcinmarcin]

2 minuty temu, Mikelas76 napisał:

No to bede walczyl z umikiem przez kilka dni

Zainstaluj sobie na kompie Apo Equalizer i będziesz mógł od razu wprowadzać korekty i testować rezultaty. Ja finalnie korekty mam w Rme Adi Fs2 dla wszystkich źródeł, ale z Apo byłem b. zadowolony.

[Mikelas76]

Moge tak zrobic, chociaz ja nie gram z peceta wogole. Mam tylko foobara zainstalowanego na pc. Reszta leci ze streamera.

[marcinmarcin]

12 minut temu, Mikelas76 napisał:

Moge tak zrobic, chociaz ja nie gram z peceta wogole. Mam tylko foobara zainstalowanego na pc. Reszta leci ze streamera.

Będziesz miał podgląd co dają korekty i czy chcesz się w to bawić.

[Mikelas76]

16 godzin temu, marcinmarcin napisał:

Korekta tych 2 górek (DSP) rozwiąże problem dudnienia.

Az tak bardzo nie dudni 😉
