Wartości rezystorów dla regulacji podświetlenia sa dobrane do wyświetlacza którego oznaczenie było podane wcześniej, lcd z maritexu, jeżeli zastosujecie inny to trzeba je dobrać doświadczalnie i może być potrzebny radiator na stabilizatorze zasilającym lcd.

[Luiis]

Ustawienia to oversampling x4 i upsampling na 192.

Z którym zegarem?

[bomarek]

Podłączyłem taki wyświetlacz jak na zdjęciach Marera i musiałem go maksymalnie przyciemnić. więc rezystory są ok.

Ten wyświetlacz który ciemno świecił to staruszek, zielone podświetlenie, wymaga dużo prądu.



Szkoda, że nie można regulować podświetlenia VFD a taki będzie w moim X.

[bomarek]

Ruszył bezproblemowo, WM8741 na razie bez analogówki ale i tak podoba mi się brzmienie na słuchawkach.



Wzmacniacz lampowy nazywany na forum "Kamykiem" jako analogówka spisuje się dosyć przyzwoicie.



Przednia zabawa jest z X_em szczególnie lutowanie tej drobnicy :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gabler]

Taka mała informacja odnośnie zasilania AD 1865 ,wadia w swoim cd na tym przetworniku stosuje obniżone symetryczne napięcie zasilania daca ktoś tam kiedyś mierzył wynosi 4,45v,wspominał o tym też robertus przy swoim projekcie daca,ja od dawna też mam tak ustawione i faktycznie gra przyjemniej ,głębsze plany itd

[Waldi_06]

Z którym zegarem?



z generatorem 24.xxx MHz z płyty głównej DACa, ponieważ AD działa na moim drugim Xie

[gabler]

Taka mała informacja odnośnie zasilania AD 1865 ,wadia w swoim cd na tym przetworniku stosuje obniżone symetryczne napięcie zasilania daca ktoś tam kiedyś mierzył wynosi 4,45v,wspominał o tym też robertus przy swoim projekcie daca,ja od dawna też mam tak ustawione i faktycznie gra przyjemniej ,głębsze plany itd

to cytat robertusa

Co do napięć zasilania części analogowej AD1865 powinny być około + -4,5V.

Czyli jak u większości, to optymalne napięcia. Zaintrygowały mnie podane napięcia 4,4V pomierzone super CD Wadii na AD.

Oprócz wykonania trzech różnych prototypów , postanowiłem posprawdzać sobie różne opcje i teraz już wiem, że po prostu na takim zasilaniu kości AD brzmią nieco lepiej.

[Waldi_06]

FAQ

"...Powiedz mi czy niema wyboru AD1865 przy uruchomieniu DACa ?

Przy włączeniu i przytrzymaniu enter mam wszystkie przetworniki poza AD1865..."



Nie ma osobnej zakładki dla AD1865

Sposób postępowania wygląda następująco:

1. wybiera się PCM1704,

2. ustawia się słowo bitowe na 18bit (dla PCM1704 jest to 24bit)

UWAGA

PCM1704 - Dla zegara 24MHz, lub 22MHz maksymalne ustawienia wyglądają następująco:

dla upsamplingu na HIGH ustawiamy oversampling x4, lub dla upsamplingu MEDIUM ustawiamy oversampling x8. Długość słowa wynosi 24bity (lub20bit) i nie ma uzasadnienia aby je ograniczać. O ile w materiale źródłowym słowo jest 24bitowe to przetwornik pracuje z takim słowem, a jak w materiale jest słowo krótsze np 16bit to upsampler wstawia zera.

AD1865 - jw. z tymże słowo ustawiamy na 18bit.

[Rick]

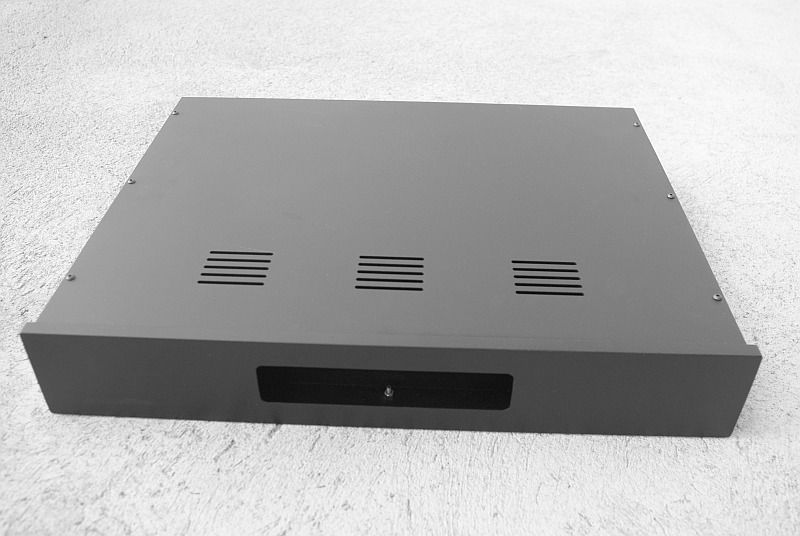

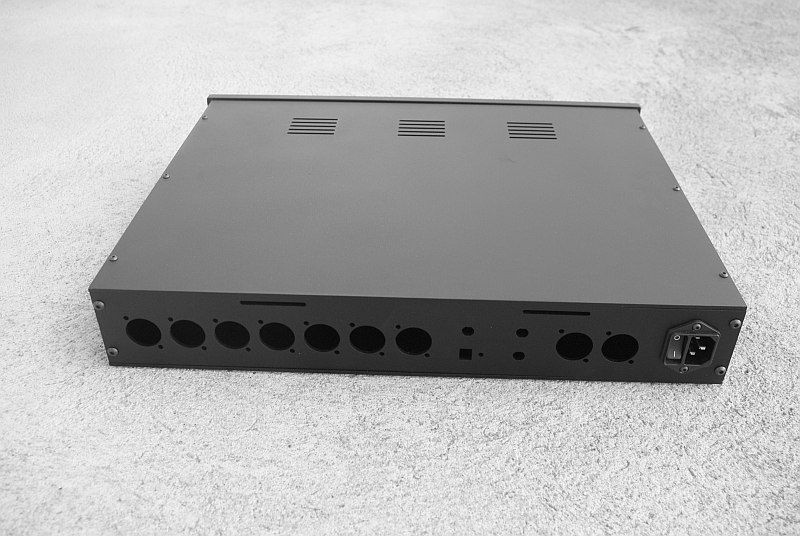

Obudowy na finiszu....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Azus]

Bayera;0)

[Wlodasss]

FAQ

"...Powiedz mi czy niema wyboru AD1865 przy uruchomieniu DACa ?

Przy włączeniu i przytrzymaniu enter mam wszystkie przetworniki poza AD1865..."



Nie ma osobnej zakładki dla AD1865

Sposób postępowania wygląda następująco:

1. wybiera się PCM1704,

2. ustawia się słowo bitowe na 18bit (dla PCM1704 jest to 24bit)

UWAGA

PCM1704 - Dla zegara 24MHz, lub 22MHz maksymalne ustawienia wyglądają następująco:

dla upsamplingu na HIGH ustawiamy oversampling x4, lub dla upsamplingu MEDIUM ustawiamy oversampling x8. Długość słowa wynosi 24bity (lub20bit) i nie ma uzasadnienia aby je ograniczać. O ile w materiale źródłowym słowo jest 24bitowe to przetwornik pracuje z takim słowem, a jak w materiale jest słowo krótsze np 16bit to upsampler wstawia zera.

AD1865 - jw. z tymże słowo ustawiamy na 18bit.





Waldi_06 - czy istnieje możliwość przy aktualnym sofcie na ustawienie upsamplera na wyjściowy format EIAJ left lub right justified?

Mam PMD100 i chęć porównania go z DF1704 i DF1706.....

Oczywiście będę sobie musiał dostrugać przejściówkę i nie montować na płytce PCM1704 filtru cyfrowego

Pozdrawiam Wlodasss

[Waldi_06]

>Wlodasss

generalnie mam pytanie czy dasz radę?



odpowiedź na Twoje pytanie - tak, ale całkowicie ręcznie,

Za format wyjściowy w SRC odpowiadają nózki OFMT0 i 1

w Xie są one lutowane na sztywno, więc musisz podgrzać odpowiednią nóżkę i ją nieco podnieść, można to zrobic raz czy dwa, potem nóżka się urywa,

Musisz podnieś nóżkę OFMT0 a następnie połączyć ją z masą - np kropelką cyny do nóżki sąsiedniej, ale tak aby nie dotkneła pada pod spodem bo tam jest plus zasilania



i już masz Left,

[Wlodasss]

>Wlodasss

generalnie mam pytanie czy dasz radę?



odpowiedź na Twoje pytanie - tak, ale całkowicie ręcznie,

Za format wyjściowy w SRC odpowiadają nózki OFMT0 i 1

w Xie są one lutowane na sztywno, więc musisz podgrzać odpowiednią nóżkę i ją nieco podnieść, można to zrobic raz czy dwa, potem nóżka się urywa,

Musisz podnieś nóżkę OFMT0 a następnie połączyć ją z masą - np kropelką cyny do nóżki sąsiedniej, ale tak aby nie dotkneła pada pod spodem bo tam jest plus zasilania



i już masz Left,



Dzięki za info - zastanowię się jak to zrobić, może jakiś DIP-switch wstawię. Scalak jeszcze nie jest przylutowany.

Pozdrawiam Wlodasss

[rextytus]

Witam dac x odpalony od kopa wszystko malina tylko mam wątpliwość na Discrette LM317 i LM337 grzeją się na sporych radiatorach 53 stopnie? Jutro zmierzę prąd jednej córki .

[Waldi_06]

to oznacza, że na tych stabilizatorach masz znaczny spadek napięcia - np po prostowniku masz 26vol, a obniżasz do 18volt przy większym prądzie,

zwieksz napięcie wyjściowe na LM, to LMy się ochłodzą ,a IRFy będa się bardziej grzały



ponadto ten objaw powinien dotyczyć Spencera a nie Discrette,

Pamietaj, aby na Discrette dać 16volt.

[mariusz.o]

Pytanie do konstruktora.

Na zdjęciu Twojego X’a widnieją 3 trafa, domyślam się że jedno do układów cyfrowych, drugie do analogu a trzecie do zegara – jeśli nie to mnie popraw.

Można by było zastosować jedno trafo z wieloma uzwojeniami. Czy jednak lepiej jest wrzucić osobne 3 trafole?

Edytowane 16 Kwietnia 2013 przez mariusz.o

[Waldi_06]

Mam pod Szczecinem fabrykę transformatorów Noratel.

mają trafa 20watowe z dwoma uzwojeniami, są małe, niesłyszalne i sa pod ręką, więc na nie padło, było mi szybciej niz coś zamawiać, a i w ten sposób rozdzieliłem transformatory.



generalnie warto rozdzielić cyfrę od analogówki, i zegara - więc samo wyszło na trzy sztuki

[bomarek]

Czy można zamiast BC550/560 zastosować w dyskretnej analogówce pary 2SA970/2SC2240.



Te ostatnie nie mają bazy na środkowej nóżce ale to nie problem.

[Waldi_06]

zależy gdzie

elektrycznie tak, ale nie zawsze jest to wskazane



nalezy uważać na footprint bo jest inny, jak już napisałeś

[bomarek]

Parujesz BC550/560 do dyskretnej analogówki, ja mam zamiar dać tam właśnie 2SA970/2SC2240 w tej części po rezystorze R17 i R18



Po odsłuchach bez analogówek zmontowanych płytek z WM8741, PCM1792, AD1865 i PCM1704 to DAC powinno się zrobić tylko na tej ostatniej kostce.



Wątpię aby AKM zdeklasował PCM1704



Pora na analogówki, pierwsza oczywiście dyskretna pod PCM1704 i AD1865. Zostało mi tylko wlutowanie tranzystorów i elektrolitów.

[Waldi_06]

jak miałem możliwość to parowałem



co do przetworników - i pomyśleć , że 1704 jest produktem odchodzącym,

kto teraz nie kupi, to bedzie miał coraz trudniej (drożej)

[Waldi_06]

Po odsłuchach bez analogówek zmontowanych płytek z WM8741, PCM1792, AD1865 i PCM1704 to DAC powinno się zrobić tylko na tej ostatniej kostce.



Wątpię aby AKM zdeklasował PCM1704



Uwaga

Z powodów konstrukcyjnych samych przetworników nie powinno się podłączać przetworników wprost do pre.

W efekcie po podłaczeniu dobrej analogówki do przetwornika otrzymuje się całkiem inny, lepszy dzwięk niż wprost z przetwornika.



Proszę wszystkich aby wszelkie oceny soniczne przetworników odnosiły sie zestawu przetwornik / analogówka.

[MARER]

Po odsłuchach bez analogówek zmontowanych płytek z WM8741, PCM1792, AD1865 i PCM1704 to DAC powinno się zrobić tylko na tej ostatniej kostce.



Wątpię aby AKM zdeklasował PCM1704





A ja mam wątpliwości co do tak jednoznacznych ocen ...oczywiście PCM1704 z discrette to klasa ...ilość detali jest powalająca, ale AD1865 z tym samym discrette to jest też świetna para.

Czasem nawet drive jaki jest na AD1865 nawet bardziej mi się podoba :-) ....ma jakieś lepsze wypełnienie ...stopa perkusji jest mocniej akcentowana ...oczywiście jest to moja ocena w moim systemie.



Pewnie będzie zależało od kostki AD1865 jaką posiadamy ...ja zakupiłem tą :



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Kwietnia 2013 przez MARER

[gabler]

Strzeżcie się AD z małymi napisami rzekomo N-K ,grają sporo gorzej od tych z dużymi ,przynajmniej ja tak mam

[Waldi_06]

>Marer

Dobra, dobra, a resztę płytek poskładałeś?

Trochę nie spodziewałem się, że "skończy" sie tylko na przetwornikach R2R, bo jest jasne, że są świetne i drogie.

A reszta?

[bomarek]

Dzisiaj skończyłem analogówkę Spencera, jutro mam zamiar skończyć opCD a w niedzielę dyskretną, w tej ostatniej pozostało mi wlutować tranzystory.

Wtedy zacznę porównywać różne konfiguracje, wszak po to składałem ten DAC.



Zastanawiam się jeszcze nad płytką analogową wtedy bezpośrednio można porównywać dwa DAC_i podłączono pod jeden wzmacniacz.

[bomarek]

Właśnie uruchomiłem dac w konfiguracji PCM1792 i analog Spencera i żona pyta mnie dlaczego cały czas mam mam uśmiech na twarzy słuchając muzyki.



Jutro dzień wolny ale w poniedziałek skończę dyskretną analogówkę pod PCM1704 i AD1865 i znowu godziny słuchania.



Dzięki Waldi za umożliwienie nam tak miłej zabawy.

[Waldi_06]

:-)

[MARER]

>Marer

Dobra, dobra, a resztę płytek poskładałeś?

Trochę nie spodziewałem się, że "skończy" sie tylko na przetwornikach R2R, bo jest jasne, że są świetne i drogie.

A reszta?



Córkę pod WM8741 poskładałem i czekam na tylko na kostke AK ...brakuje mi kilka elementów do analogów i wtedy bedzie możliwośc porównania z pozostałymi przetwornikami.

Mój wpis dotyczył PCM1704 i AD1865 bo od nich zaczęłem zabawę :-)

Edytowane 20 Kwietnia 2013 przez MARER

[Waldi_06]

wiem, ale chciałbym abyś posłuchał czego się da i wyraził swoja opinię,

u mnie występował efekt wygrzania więc kilka dni pod sygnałem choćby z satellty,
