DAC X - kompletny i rozbudowany DAC dla zaawansowanych.

[Waldi_06]

Jarek niebawem wykona modyfikację softu, w pierwszej kolejności będą

a/ przekaźniki do mute

b/ łatwiejsza zmiana przetwornika

c/ poprawka obsługi LCD, ponieważ obecnie czasami LCD wyświetla śmieci po podłączeniu przewodu gdy dac jest włączony

[Mufcore]

Witam



A ja chciałem podpytać jak tam PCB z dogrywki

[mihau_r]

Kto z szanownych kolegów poskładał dac-x z 1704 i discertte? Mam prośbę o informację w 2 sprawach:



- jak długo uruchamia się DAC (po ilu sek. zapala się dioda LED przy SRC)

- czy występuje w czasie uruchamiania dac-a DC offset na wyjściu analogówki. Jeśli tak to jaka jest jego wartość.



Nie mogę dojść z tą kombinacją cyfra-analog do ładu. SRC wstaje jakieś 5-6 sek. a w tym czasie mam DC na wyjściu 1,1-1,2V Po tym czasie spada do "normalnego" poziomu i wszystko hula jak należy. Dzieje się tak gdy dac jest wyłączony na co najmniej kilkanaście sekund.

[Waldi_06]

pisałeś do Shark700 tak jak ci pisałem na PW?



jak do tej pory to wszelkie problemy przy tym dacu wynikały ze złego montażu - nieumyślnych błędów



koluszkin świadkiem

teraz to mu działa, ale gada (problem) szukał ok 2miesięcy

[koluszkin]

szukał ok 2miesięcy



hahaha

[mihau_r]

jeszcze nie pisałem ale już to robię :) Chciałem się upewnić, że problem występuje tylko u mnie. Widzę jednak, że chyba nie za wiele DAC-ów zostało odpalonych, a do tego jeszcze na 1704

[Waldi_06]

tak, mało daców zostało uruchomionych,

czym innym kupic płytki a czym innym części , o obudowie nie wspomnę

[mariusz.o]

Moj bedzie nastepny. Czesci wszystkie mam tylko czekam na PCB i obudowe.

[mihau_r]

a jam mam części na drugiego :P



również czekam na PCB

[dumek]

mam już uruchomiony dac na AK4399 i PCM1704 odpalił bez najmniejszego problemu, ważny tylko poprawny montaż kończę obudowę i pokaże fotki

[zephyr]

Ja kończę kompletować części. Obudowa też się już robi. Także niebawem.

[bomarek]

U mnie grają dwa X_y, w jednym grają PCM1704 a drugi stoi w odkrytej obudowie na biurku i cyklicznie słucham różnych przetworników i analogówek.

Najczęściej wracam do AK4399.



Możemy się spodziewać w najbliższej przyszłości nowego softu do X_a.

[mihau_r]

nowego softu jeszcze nie ma bo jest bardzo mało poskładanych DAC-X-ów

[notoryczny]

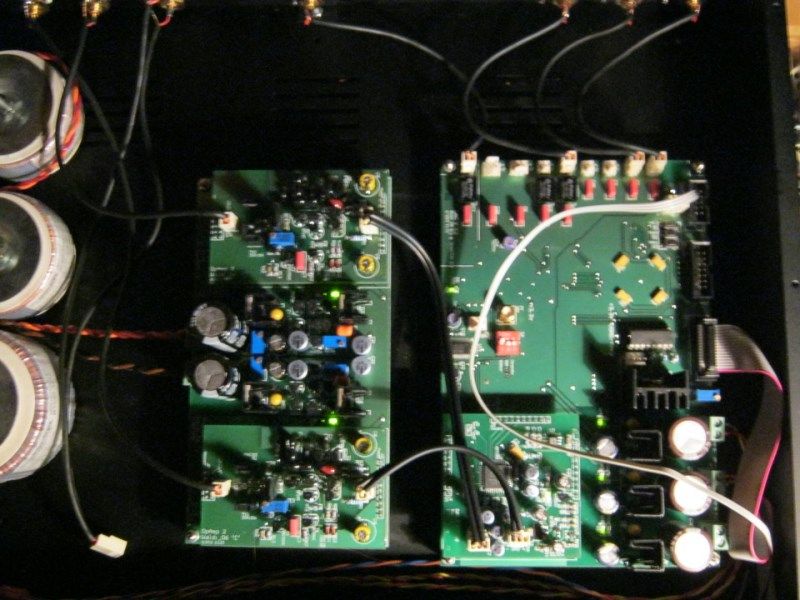

DAC-X - hula. Dzięki Julianos :-) a >>( Waldek za projekt )



Pozdrawiam :-)



,,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mariusz.o]

Jeszcze troche też bede takie miał :)

Czy dobrze widzę "zalipiłeś" cyną otwory ?

[andrejos1]

czy ktoś z kolegów ma do odsprzedania pcb discrett? potrzebuję 1szt odkupić.

[notoryczny]

Jeszcze troche też bede takie miał :)

Czy dobrze widzę "zalipiłeś" cyną otwory ?



Tam są jedynie wolne otwory pod gniazda , nie były na tę chwilę potrzebne, są na wylot. Może kiedyś dojdzie WM to wkręce gniazda :-)



Pozdrawiam ))

[mariusz.o]

Chodzilo mi o otwory "przelotki" metalizowane w pcb

[notoryczny]

Chodzilo mi o otwory "przelotki" metalizowane w pcb



Sorry- słabo zdjęcia wyszły, nie tam nic nie jest zalane cyną :-) pcb przykręcone śrubkami do podstawy obudowy.

[Azus]

Tam są jedynie wolne otwory pod gniazda , nie były na tę chwilę potrzebne, są na wylot. Może kiedyś dojdzie WM to wkręce gniazda :-)



Pozdrawiam ))

Na te wolne otwory;0)



Znaczy dziurki;0)

[notoryczny]

Witam



Mógłby ktoś podpowiedzieć jakie idą wtyki do zegara i do gniazda na pcb, tych wtyków jest tyle ( sma) ,że nie wiem jakie kupić ;P



Pozdrawiam )

[Waldi_06]

o ile kupisz kabel samczyk np SMA-MM/50/0.5 z TME

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

to musisz kupic takie gniazdo SMA-13 ze strony

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



ale jak jest niska obudowa to nalezy kupić SMA 15

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



jest to o tyle ważne, że nie musisz lutować a masz profesjonalny komplet.



dac ma takie pady a zegar xo3 od Luisa również (a nawet ma dwa)



o ile komus jest za drogo to należy koncentryk RG58 lutować

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[notoryczny]

Dzięki za podpowiedź, ale ja mam dylemat, ponieważ przy zegarze mam takie gniazda. Natomiast na pcb takie jakie podałeś w linku .



Pozdrawiam )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

koledzy czy ktokolwiek już dostał PCB z dogrywki bo to już zaczyna być co najmniej śmieszne

[adigrzelczak]

Czy w zasilaniu płytki matki analogu można wykorzystać w zasilaczu 2SK30GR albo 2SK30Y? Ewentualnie może ktoś odsprzeda 2szt 2SK30A?

[adigrzelczak]

Zadałem głupie pytanie dot.2SK30 sorry za zaśmiecenie wątku

[bomarek]

A ja dzisiaj dostałem polecenie zrobienia porządku na biurku, wiadomo od kogo :-)



Na zdjęciu efekt, aktualnie gram na PCM1795, widoczny wzmacniacz to oczywiście moja konstrukcja która bardzo dobrze współgra z X_em.



Drugi X także już pracuje a wzmacniacz na lampach 300B już prawie skończony, czekam tylko na docelowe trafo sieciowe ale nawet już teraz X z 300B to dla mnie super brzmienie, przetwornik w tym DAC-u to PCM1704.



Jeszcze raz podziękowania dla Waldiego_06 za super projekt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

koledzy czy ktokolwiek już dostał PCB z dogrywki bo to już zaczyna być co najmniej śmieszne



część płytek wyszła we czwartek, a reszta oprócz jednego kompletu wyjdzie w poniedziałek.



Zadałem głupie pytanie dot.2SK30 sorry za zaśmiecenie wątku



po to jest ten watek,

nie mam doświadczeń z innymi grupami, w TME zakupiłem trochę.



A ja dzisiaj dostałem polecenie zrobienia porządku na biurku, wiadomo od kogo :-)

Na zdjęciu efekt, aktualnie gram na PCM1795, widoczny wzmacniacz to oczywiście moja konstrukcja która bardzo dobrze współgra z X_em.

Drugi X także już pracuje a wzmacniacz na lampach 300B już prawie skończony, czekam tylko na docelowe trafo sieciowe ale nawet już teraz X z 300B to dla mnie super brzmienie, przetwornik w tym DAC-u to PCM1704.

Jeszcze raz podziękowania dla Waldiego_06 za super projekt.



jak patrzę na twój projekt i widzę , że masz pliki gęste to tak sobie myślę, że koniecznie słuchaj tego na elektrycznym łączu,

jak nie masz na czym to kup emu0404 lub emu 1212, ja taką mam i jestem zadowolony,

jej wyjścia elektryczne obsługują do 192,



drugie przemyślenie to aby jak najmniej stracić to nalezy używać najlepszego z mozliwych do dostania (cena) zegara, ma duży wpływ na prace upsamplera,



po trzecie w dacu z PCM1704 spawdź czy nie lepiej upsampler ustawić na 88.2/96 (w zalezności od zegara; ustawienie w menu na Medium) a owersamplingi w DF na x8. Tak mi jakoś to bardziej podchodzi niż upsampler na 192 i owersampling na x4

[arkotic]

mam pytanie do twórcy projektu;)



wielu kolegów poległo z częścią analogową w projekcie o nazwie "Nowy DAC Oversampling AD1865" kolegi Robertus czy jest szansa na poratowanie biedaków miedzy innymi mnie i zrobienia samego zamówienia na pcb discrett?

[Waldi_06]

jak się znajdzie trochę chętnych to tak, oraz pod warunkiem, że ktos się zajmie logistyką.
