DAC X - kompletny i rozbudowany DAC dla zaawansowanych.

[mariusz.o]

Moje PCB wysłałeś czy czekają?

[Waldi_06]

wyjdą jutro.

[andrejos1]

jak się znajdzie trochę chętnych to tak, oraz pod warunkiem, że ktos się zajmie logistyką.



Chętni napewno się znajdą. A ile trzeba by ich było aby takie zamówienie ruszyło?

[dumek]

jakim kablem łączycie między gniazdami a płytką chodzi o wejścia cyfrowe

[bomarek]

jak patrzę na twój projekt i widzę , że masz pliki gęste to tak sobie myślę, że koniecznie słuchaj tego na elektrycznym łączu,

jak nie masz na czym to kup emu0404 lub emu 1212, ja taką mam i jestem zadowolony,

jej wyjścia elektryczne obsługują do 192,



drugie przemyślenie to aby jak najmniej stracić to nalezy używać najlepszego z mozliwych do dostania (cena) zegara, ma duży wpływ na prace upsamplera,



po trzecie w dacu z PCM1704 spawdź czy nie lepiej upsampler ustawić na 88.2/96 (w zalezności od zegara; ustawienie w menu na Medium) a owersamplingi w DF na x8. Tak mi jakoś to bardziej podchodzi niż upsampler na 192 i owersampling na x4



Dzięki za rady, PCM1704 mam tak ustawiony jak to sugerujesz, optykiem jest DAC_X podłączony do komputera tymczasowo, z wyjścia elektrycznego korzysta główny DAC podłączony do wzmacniacza.

DAC do komputera podłączony jest także poprzez konwerter USB-> SPDIF JarkaC ale on obsługuje pliki o gęstości 96kHz, będzie także podłączenie elektrycznie tylko muszę dorobić drugie wyjście w tym formacie.





dumek



Ja użyłem do połączenia kabla o opornosci 75 om, tak jak przewiduje to specyfikacja spdif.



Do podłączenia DAC_a z komputerem użyłem kabla antenowego 75 om o długości 7 m.

[zephyr]

Czy rezystor R14 na płycie cyfrowej mogę dać 91R zamiast 100R?

[shark700]

->zephyr

Możesz



Jeżeli będziecie mieli problemy z "krzaczącym" sie wyświetlaczem to R10 nie montujemy.

[Laberon]

Czy jest jeszcze mozliwość załapania się na PCB ?

[MARER]

Czy jest jeszcze mozliwość załapania się na PCB ?



Masz chęć na PCB napisz na PW



pozdrawiam

[zephyr]

Panowie przymierzam się do polutowania płytek córek analogówek OPA1 i OPA2. Które tranzystory w nich powinny być parowane? Jakość, których kondensatorów jest krytyczna? Płytę główną analogówki mam już poskładaną. Rozumiem, że tej części układu, która jest pod podstawkami dla płytek córek nie muszę lutować gdyż służy ona do desymetryzacji sygnału?

[zephyr]

Gdzie można zakupić rezystory 610R do analogówki Discrette? Rozważam również zapodanie 2 szt. 1k21 równolegle. Czy rezystor 1k5 powinien być większej mocy czy wystarczy MELF 1206?

[mihau_r]

Pytanie o Discrette. Czy wskazane jest zastosowanie jakiegoś bardziej egzotycznego rezystora 1k5 skoro jest możliwość np. MK132?

[Waldi_06]

zdania są podzielone, ale jak pad jest dla poszukujących



Gdzie można zakupić rezystory 610R do analogówki Discrette? Rozważam również zapodanie 2 szt. 1k21 równolegle. Czy rezystor 1k5 powinien być większej mocy czy wystarczy MELF 1206?



Wstaw tam cos pomiedzy 700-820

ograniczysz prąd bufora, który trochę za mocno się grzeje,

i pamiętaj o zmianie R3 i R4 na większy, wg opisu z wątku



Panowie przymierzam się do polutowania płytek córek analogówek OPA1 i OPA2. Które tranzystory w nich powinny być parowane? Jakość, których kondensatorów jest krytyczna? Płytę główną analogówki mam już poskładaną. Rozumiem, że tej części układu, która jest pod podstawkami dla płytek córek nie muszę lutować gdyż służy ona do desymetryzacji sygnału?



paruj - te występujące w parach,

dla OPa z fetami na wyjściu daj fety z dużym Ids, na wejściu obu układów fety z mniejszym Ids - tak w okolicach 6-7mA,

kondensatory o jak najmniejszym ESR, lepszy polimer z małym ESR niz zwykły , nawet markowy.



acha - tak jak u niektórych kolegów - znalazłem konfigurację, gdzie przy włączeniu i wyłączeniu daca z sieci, bez wyłaczania reszty toru słychać bzyyyk,

nie jest to miłe,

dotyczy konfiguracji z przetwornikami bez mute, czyli nap R2R - PCM1704 i AD1865,

jedyne lekarstwo to zastosowanie prostego układu z przekaźnikiem wyłączającego przekaźnik po wykryciu spadku napięcia na transformatorze,

układ taki był publikowany np w EE PL 3/95 w art o mini przetworniku C/A,

za kilka dni pokażę schemat - poniewaz ukłąd jest prosty bedzie można go zrobić na małej płytce uniwersalnej (2tranzystory, kilka R)

brak tego układu jest trochę ceną za różnorodność płytek analogowych oraz tego, że moje pre jest cały czas włączone, w wzmacniacze ugody mają odłączenie głośników po zaniku napięcia.

Edytowane 9 Października 2013 przez Rick

[zephyr]

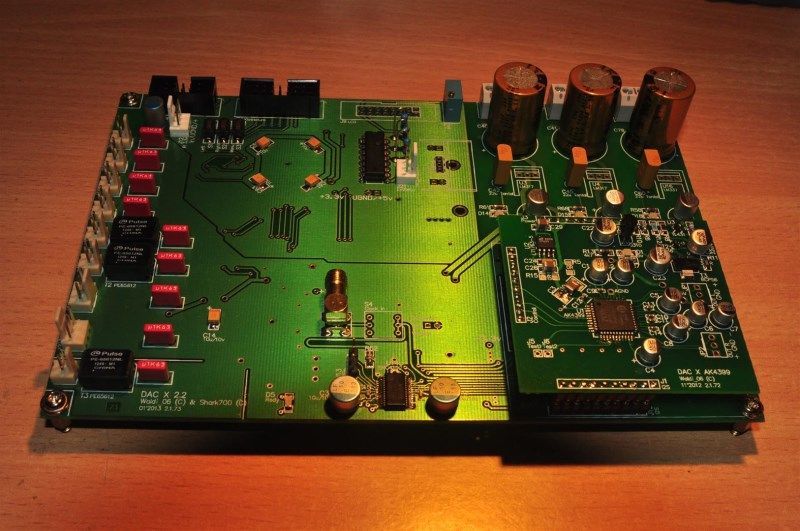

Żeby nie było, że nic się nie dzieje:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





I jeszcze pytanie. Czy zamiast BC550/560 można zastosować w analogówce dyskretnej 2sc2240/2sa970, które można zakupić już parowane? Niestety udało mi się kupić dwie partie 550/560 OnSemi, które mają dużą rozbieżność wzmocnienia pomiędzy PNP i NPN. Ewentualnie czy jest ktoś kto poratuje tranzystorami BC o konkretnym wzmocnieniu. Potrzebował bym BC550 o wzmocnieniu ok. 520 lub BC560 o wzmocnieniu ok. 460.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Października 2013 przez zephyr

[Waldi_06]

napisz o którą analogówkę ci chodzi.



koledzy - proponuje jednak aby kolejność montażu była inna - zawsze montujcie na początku elementy SMD, dopiero resztę i to także w kolejności od najmniejszego do największego !

wyjątkiem są rezystory 0R służące do blokowego uruchamiania na wypadek niezamierzonego błędu

[zephyr]

Chodzi mi o analogówkę dyskretną. A elementy SMD są już wlutowane kolego. To nie jest moje pierwsze rękodzieło. Zostało jeszcze tylko kilka elementów do wlutowania, których akurat brakło w tzw. "szufladzie" i będę się starał to wszystko uruchomić.



Następne pytanie to wyświetlacz. Chciałbym tu zastosować Noritake-Itron CU20025ECPB-U1J. Jest zgodny z HD44780. Ma on złącze 14pin. Da się?

[mariusz.o]

To jest wyświetlacz vfd on nie ma podświetlania stąd 2 piny mniej (15 i 16 pin) mozesz stosować

[Waldi_06]

Chodzi mi o analogówkę dyskretną. A elementy SMD są już wlutowane kolego. To nie jest moje pierwsze rękodzieło. Zostało jeszcze tylko kilka elementów do wlutowania, których akurat brakło w tzw. "szufladzie" i będę się starał to wszystko uruchomić.



Następne pytanie to wyświetlacz. Chciałbym tu zastosować Noritake-Itron CU20025ECPB-U1J. Jest zgodny z HD44780. Ma on złącze 14pin. Da się?



kolego

cieszę się, że zachowujesz właściwą kolejność lutowania

wszakże nauka dla wszystkich niech płynie , aby problemów było mniej a uciechy więcej :-)



u mnie VFD działa bez problemu, jedynie radiator na stabilizator należy założyć



w i/v discrete nie ma konieczności parowania NPN-PNP za wszelką cenę,

natomiast warto wstawić tranzystory o podobnym wzmocnieniu na obie płytki i w podobne miejsca, np źródła prądowe.

[zephyr]

A co z tymi tranzystorami? Stosować parowane TOSHIBA w dyskretnej analogówce czy pomęczyć się BC550/560?

Edytowane 10 Października 2013 przez zephyr

[Waldi_06]

A co z tymi tranzystorami? Stosować parowane TOSHIBA w dyskretnej analogówce czy pomęczyć się BC550/560?



cyt...

w i/v discrete nie ma konieczności parowania NPN-PNP za wszelką cenę,

natomiast warto wstawić tranzystory o podobnym wzmocnieniu na obie płytki i w podobne miejsca, np źródła prądowe....



wspomniana przez ciebie różnica to ok 10%,

ponadto proponuję stosowac w tej analogówce BC5xx, oprócz tranzystora wejściowego

[zephyr]

Rodzą się następne pytania.



Czy w desymetryzatorze mogę zamiast OPA604 zastosować AD797? Takie opampy mam w tej chwili w "szufladzie"

Jakie kondensatory 22pF, 33pF i 240pF zastosować w Fujiwara2 analog stage? Ceramiki C0G czy foliowce?

[Waldi_06]

Czy w desymetryzatorze mogę zamiast OPA604 zastosować AD797?

-tylko w ostateczności , pozatym musisz podłączyć kondensator do kompensacji - szczegóły w dataszecie

Takie opampy mam w tej chwili w "szufladzie"

-proponuje zakup OPA

Jakie kondensatory 22pF, 33pF i 240pF zastosować w Fujiwara2 analog stage?

Ceramiki C0G czy foliowce?

-pytanie dość dziwne, bo : należy zastosowac takie jaka jest przewidziana obudowa,

czyli małe SMD - a tutaj jedynie NPO-COG,

większy 240p a dla niego jest miejsce na styrofleksa (Świetne), lub SilverMica, lub inne nie za duże tht

[dumek]

do jakiej analogówki używacie desymetryzatora bo te co przedstawił Waldi to tylko rca

[zephyr]

3,3pF faktycznie ma przygotowane pady SMD 1206 i takiego wstawiłem, ale 22pF i 33pF mają pady pod THT 5,08mm. Stąd moje pytanie. Skoro jest miejsce pod THT to sądziłem, że należy wstawić jak najlepsze foliowce w to miejsce.

[Mufcore]

a może silver mica

[Waldi_06]

3,3pF faktycznie ma przygotowane pady SMD 1206 i takiego wstawiłem, ale 22pF i 33pF mają pady pod THT 5,08mm. Stąd moje pytanie. Skoro jest miejsce pod THT to sądziłem, że należy wstawić jak najlepsze foliowce w to miejsce.



ogólnie wstaw najlepsze jakie możesz/jakie dasz radę - w całym projekcie chodzi o eksperyment



do jakiej analogówki używacie desymetryzatora bo te co przedstawił Waldi to tylko rca



do żadnej - to jest opcja - planowałem do PCM1794 analogówkę zbalansowaną, ale popełniłem błąd na prototypie (zmienił mi się footprint tranzystora na wszystkich pcb) i zaniechałem tą drogę

[notoryczny]

Witam



Zegar do Dac-x ma na płytce wej i wyj, łączymy go z gniazdem na dużej pcb od Dac-a ( przestawimy zworki itd.) -natomiast wyjcie z zegara do źródła? , trzeba stosować przejściówki z smb na rca, bnc? czy jak to najlepiej rozwiązać.?



Pozdrawiam ))

[notoryczny]

Witam



Zegar do Dac-x ma na płytce wej i wyj, łączymy go z gniazdem na dużej pcb od Dac-a ( przestawimy zworki itd.) -natomiast wyjcie z zegara do źródła? , trzeba stosować przejściówki z smb na rca, bnc? czy jak to najlepiej rozwiązać.?



Pozdrawiam ))





Proszę potraktowac moje pytanie jako głupie i nie odpowiadać ;-)

[Waldi_06]

Proszę potraktowac moje pytanie jako głupie i nie odpowiadać ;-)



tak, czy inaczej połączenie zegara z pcb musi mieć zdolność transmisji sygnału z dużą częstotliwością, w praktyce gniazdo SMA- kabel SMA - gniazdo SMA,

należy pamiętać o tym gdzie samczyk a gdzie samiczka.

[zephyr]

Jeszcze a propos kondensatorów. Zdaję sobie sprawę, że najlepiej było by wstawić w analogówce Fujiwara kondensatory styrofleksowe w miejsce 22, 33 i 240pF, ale praktycznie są one ciężkie do kupienia w tej chwili. Swoją drogą zastanawiające jest to, że przestaje produkować się wysokiej jakości komponenty elektroniczne, jak np. J-FET'y Toshiby 2SK389, 2SK170, 2SJ74, właśnie styrofleksowe kondensatory pomimo tego, że popyt na nie jest. Nie potrafię tego zrozumieć. To tyle tytułem OT.
