ACTIDAMP MkIII i MkIV by Bodo_z i Muzg

[asertywny]

Błędów w schemacie jest kilka!!

Wkładka magnetyczna wymaga obciążenia rzędu 47kohm. Natomiast w tym układzie rezystancję wejściową ustala rezystor

R₃ - 1M6. Prawdopodobnie omyłkowo wrysowano w szereg z rezystorem R₂ - 51kohm, który to powinien ustalać rezystancję wejściową zbliżoną do 47kohm, kondensator C₅ - 15pF!!! I nikt tego nie widzi???

A zresztą już cała ta koncepcja z U₂ na wejściu, mówiąc delikatnie, nie budzi zaufania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Błędów w schemacie jest kilka!!

Wkładka magnetyczna wymaga obciążenia rzędu 47kohm. Natomiast w tym układzie rezystancję wejściową ustala rezystor

R₃ - 1M6. Prawdopodobnie omyłkowo wrysowano w szereg z rezystorem R₂ - 51kohm, który to powinien ustalać rezystancję wejściową zbliżoną do 47kohm, kondensator C₅ - 15pF!!! I nikt tego nie widzi???

A zresztą już cała ta koncepcja z U₂ na wejściu, mówiąc delikatnie, nie budzi zaufania.



Nie bardzo wiem o czym piszesz bo impedancja wejsciowa jest ustalana poprzez rezystory R3, R8 i wzmocnienie w pętli wmacniacza czyli rezystor R10 i wynosi dokladnie 47k. Ponieważ zaproponowałem rezystory 1,8M zamiast 1,6 to oczywiscie zminilem rezystor r10 na 3k8 zeby znowu było te 47k.



Co do c5 15pF zupełnie nie rozumiem o co Ci chodzi - to jest fragment filtra przeciw zakłóceniom RTV/radio.



U2 jest właśnie do aktywnego tłumienia szumów opornika wejsciowego - tak ma działac ta koncepcja i działa dobrze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Schemat jest w dużej mierze zgodny z MKIII i tam było tak samo i działało super.



Ja pospawałem już całość SMD. Jakbyśmy wcześniej te prempy uruchamiali, to NSC może nie musiałoby się sprzedać Texasowi. 6 ich WO na kanał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[asertywny]

"Co do c5 15pF zupełnie nie rozumiem o co Ci chodzi - to jest fragment filtra przeciw zakłóceniom RTV/radio."



C₅(15p) w szereg z R₂(51kohm) stanowi filtr? Wolne żarty!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

"Co do c5 15pF zupełnie nie rozumiem o co Ci chodzi - to jest fragment filtra przeciw zakłóceniom RTV/radio."



C₅(15p) w szereg z R₂(51kohm) stanowi filtr? Wolne żarty!!!



To w takim razie jeżeli masz problem to sobie wyobraź że tego nie ma, nie istnieje i co to zmienia? :-) Filtrują elementy L1, R2, C5 i wydaje mi się że również C16 - ale tu nie mam pewności. (We wzorach na stałe czasowe RIAA go nie ma)



Poniżej załączam oryginalny schemat.



ps. Zresztą w art. Dudek wyraznie pisze że L1, R1, R2, C5 i C6 wstępny filtr Vf. Chodzi o wycięcie brumów radiowo/telewizyjnych.



ps.2



I że Ty tam nie widzisz filtru LRC to mnie to też mocno dziwi ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[asertywny]

Natomiast obok znajdujący się C₆(15p) faktyczne stanowi filtr przed pasożytniczymi oscylacjami w. cz. Ale jaka jest rola R₅ i C₅? Może to jakaś tajemna wiedza, której nikt nie chce ujawnić? Dopalacz "energii z kosmosu"?



Sorry!!

Winno być R₂*

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Zapominałem napisać że by wylewka była podłączona do masy należy wykonać zworkę na pcb .

zaznaczone zółtym kolorem i zaznaczam tez gdzie powinny być podłączone brakujące 10uF

Poniżej zięcie.

pozdrawiam Bodo_z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Zapominałem napisać że by wylewka była podłączona do masy należy wykonać zworkę na pcb .

zaznaczone zółtym kolorem i zaznaczam tez gdzie powinny być podłączone brakujące 10uF

Poniżej zięcie.

pozdrawiam Bodo_z



Zasilacze odpalone, MKIV juz złożne w 98% - właśnie przyszła reszta OP-ampów i trzeba to uruchomić :-) Z Bogdanem wczoraj wirtualnie skladaliśmy ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Witam Kolegów

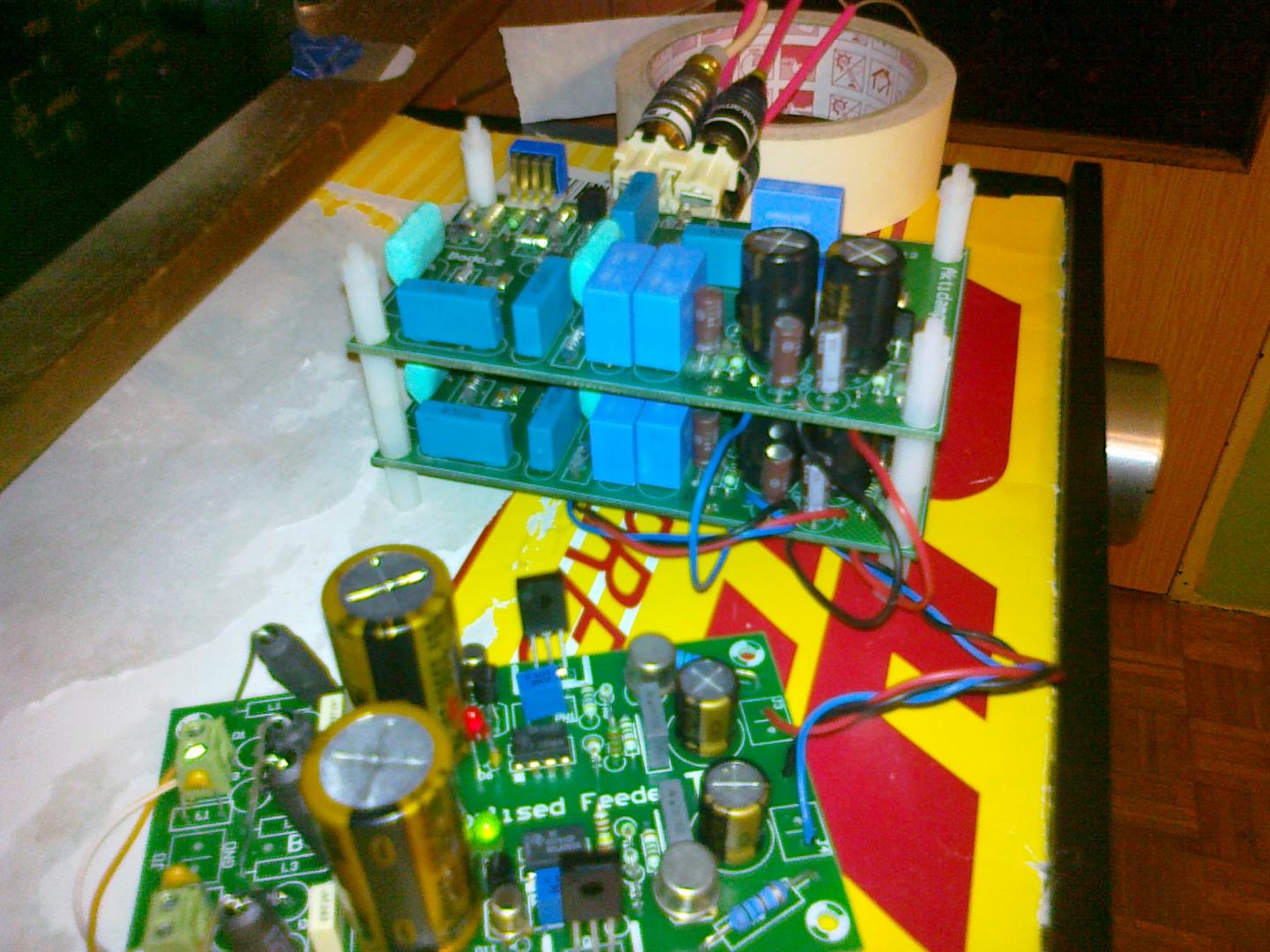

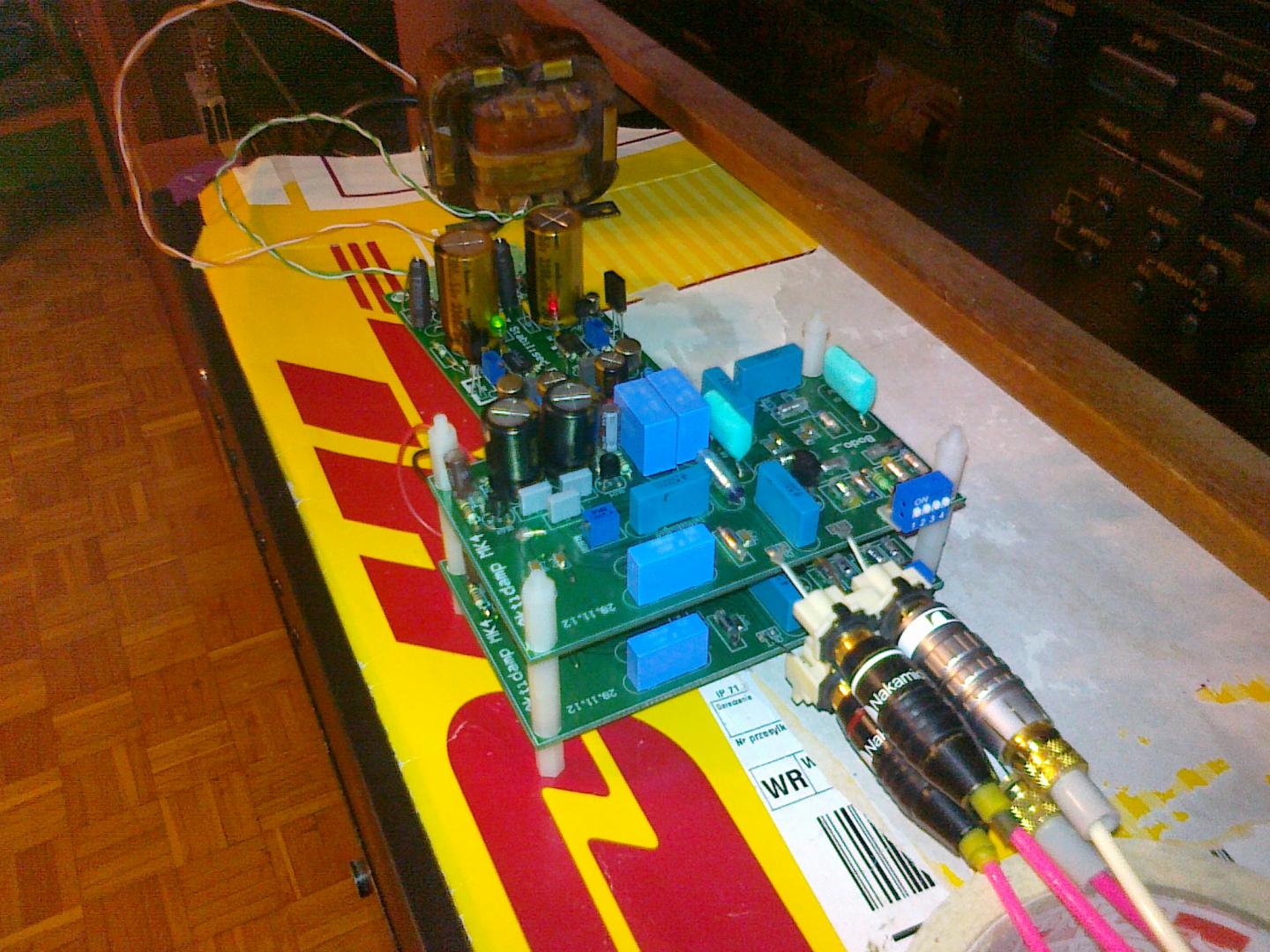

Dziś uruchomiłem Actidampa MK4 ,obyło się bez fajerwerków . O dziwo nie regulowałem dc na wyjściu , około 2 mV nie chciało się mi kombinować.

układ u mnie chodzi na +-16V, zrobiłem też próbę odstępu sygnał zakłócenia z otwartym wejściem i po podłączeniu gramofonu.

I niestety występuje brum na godzinie 16 gałki wolume słyszalny choć nie jest natarczywy

Zastosowałem przeliczenia wzmocnienia policzone przez Bendix-101- więc na wyjściu mam dość wysoki sygnał może nie 2 V ale na pewno koło 1V jest.

Niestety wkradł się błąd i R23 było podane błędnie- 8k więc zostawiłem wartość oryginalną 1K

Aktidamp zagrał Zagrał już 1 płytę Stinga The dream of the blue turtles i się wygrzewa , Z każdą chwilą gra coraz lepiej . Jest przestrzeń w każdą stronę , tło i głębia, niema też kłopotów z korekcją RIA ,wszystko jest na miejscu.



Pozdrawiam Bodo_z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Jak widzę zasialanie z jednego zasilacza. To może być przyczyna brumu (petla masy gdzieś). Dudek jednak rozdzielił zupełnie zasilania żeby takich problemów nie było. Do tego wszystko bez ekranowania. Tak może być. Myślę że brum jest do skasowania. Aha - ile prądu bierze?



ps. Odlącz zasilanie od drugiego kanału i sprawdz na jednym czy jest brum.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Witam Kolegów z przykrością informuję wykrycie jeszcze 1 błędu .

Zamieszczam rysunek w którym miejscu jest błąd i jak go usunąć

Podziękowania dla kolegi Bendix 101 który go wypatrzył i dał mi znać,

bym mógł zamieścić informację w którym miejscu wystąpił.

pozdrawiam Bodo_z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Taki błąd to drobnostka ;-) Tylko znalezienie go to jakies circa pare godzin he he he. I jeszcze jedno info: JEZELI KTOS STOSUJE TRANZYSTORY 2SK170 a nie 2SK30 to nalleży je wlutowac odwrotnie (okrągłym do siebie) bo mają inaczej wyprowadzenia niz 2sk30. To by było na tyle. Zmierzylem wczoraj charakterystki RIAA tego doskonałego preampa. Są rewelacyjnie zbliżone do ideału. Jak się obudzę do końca to przepisze pomiary. Zmierzyłem zdolnosc do przesterowania - zapas ma taki ze da się go przesterowac około 30 razy :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

20Hz 30Hz 40Hz 50Hz 100Hz 200Hz 400Hz 500Hz 1K 2k 4k 5k 10k 20k +19,3dB +18,7dB +13,3dB 17,5 dB 13,4 dB 8,4 dB 3,75 dB 2,6dB 0dB -2,2dB -6,4dB -8,2dB -13,2dB -19,5dB



aaa 20Hz 30Hz 40Hz 50Hz 100Hz 200Hz 400Hz 500Hz 1K 2k 4k 5k 10k 20k +19,3dB +18,7dB +13,3dB 17,5 dB 13,4 dB 8,4 dB 3,75 dB 2,6dB 0dB -2,2dB -6,4dB -8,2dB -13,2dB -19,5dB



20Hz 30Hz 40Hz 50Hz 100Hz 200Hz 400Hz 500Hz 1K 2k 4k 5k 10k 20k +19,3dB +18,7dB +13,3dB 17,5 dB 13,4 dB 8,4 dB 3,75 dB 2,6dB 0dB -2,2dB -6,4dB -8,2dB -13,2dB -19,5dB



aaa 20Hz 30Hz 40Hz 50Hz 100Hz 200Hz 400Hz 500Hz 1K 2k 4k 5k 10k 20k +19,3dB +18,7dB +13,3dB 17,5 dB 13,4 dB 8,4 dB 3,75 dB 2,6dB 0dB -2,2dB -6,4dB -8,2dB -13,2dB -19,5dB

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Pomiary rzeczywiste RIAA

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Dziwnie to 40Hz wygląda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Dziwnie to 40Hz wygląda.



Nie wygląda dziwnie bo ta teoretyczna RIAA nie jest zwykla tylko skorygowana. Jest przycięta na niskich w celu tłumienia mechanicznych śmieci. My mamy zwyklą RIAA i taka ma być bo obecne gramofony są wolne od takich zjawisk.



Nie mam danych normalnej RIAA - tylko taką znalazłem.



Nie wygląda dziwnie bo ta teoretyczna RIAA nie jest zwykla tylko skorygowana. Jest przycięta na niskich w celu tłumienia mechanicznych śmieci. My mamy zwyklą RIAA i taka ma być bo obecne gramofony są wolne od takich zjawisk.



Nie mam danych normalnej RIAA - tylko taką znalazłem.



Te 40Hz to błąd przy przepisywaniu. Jak będę w domu sprawdzę dokładnie i poprawie wartość. Ewidentna moja pomyłka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Witam kolegów , posłuchałem już trochę Actidampa MK3 i MK4 i muszę powiedzieć ze na moim sprzęcie i z wkładką SHURE M97x gra to wspaniale i dla obu pre-ampów równorzędnie nie wyróżnił bym żadnego ze względu na dźwięk , Dodam że na MF-101 też jest bardzo dobrze chociaż ze względu na szlif igły na długo nie starałem się włączać tej wkładki. Niestety nie posiadam wkładki MC na której te pre-ampy powinny ponoć tez śmigać bez problemu. Składaj-ta i podłanczajta swoje egzemplarze i cieszcie się z czarnych płyt nawet tych wiekowych polskich nagrań , bo o dziwo dają się słuchać i nie tną po uszach .



Pozdrawiam Kolegów Bodo_z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

ERRATA POMIARÓW.



40Hz - 18,1dB



ERRATA POMIARÓW.



40Hz - 18,1dB

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wakutoma]

Panowie, przepraszam że się wcinam do tak interesującego wątku. Jeżeli ktoś z kolegów ma na zbyciu co najmniej 2szt sparowanych 2sk170 to proszę o kontakt na priv ( jeżeli parowaliście oczywiście ).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Panowie, przepraszam że się wcinam do tak interesującego wątku. Jeżeli ktoś z kolegów ma na zbyciu co najmniej 2szt sparowanych 2sk170 to proszę o kontakt na priv ( jeżeli parowaliście oczywiście ).



Ja nie parowałem a offset na wyjsciu jest 0,2mV. A paruje sie przy pomocy bateryjki, jednego rezystorka i voltomierza. Jak bardzo potrzebujesz to Ci cos sparuje chociaz mam tylko z 10 sztuk jeszcze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Jest jeszcze jeden mało znaczący bląd na PCB. Bogdan go objaśni. Chodzi o DC serwo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Jeden obraz to więcej niż 100 słów, jeśli po złożeniu offset jest na niskim poziomie to poprawkę można sobie darować wo działa tez jako DC serwo..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

A co jeśli zastosujemy LF411?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

A co jeśli zastosujemy LF411?



Powinno zadziałać bez podłączania do + zasilania lecz nogę 8 i tak trzeba zewrzeć z 1 nogą.

tylko czy jest w wersji SMD?,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

...tylko czy jest w wersji SMD?,

Oczywiście.

..lecz nogę 8 i tak trzeba zewrzeć z 1 nogą.

A to szkoda, że dopiero teraz o tym się dowiaduję, bo już uciąłem "zbędne" nogi..



Zresztą noga 8 i tak się na nic nie przyda bo jest NC, to chyba chodzi o nogę, no właśnie jaką, bo teraz nogę 8 (w U6) mam podłączoną do potencjometru R28... Domniemam, że do nogi 1 (której nie ma... Mam nadzieję że drugi koniec R28 jest obecnie na ujemnej gałęzi zasilania - jak dataszicie LF411 i oryginalnym projekcie Dudka...

Zreszta i tak kicha, bo nie mam... nogi 1 (szkoda opemapów po 5E/szt ;( )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Oczywiście.



A to szkoda, że dopiero teraz o tym się dowiaduję, bo już uciąłem "zbędne" nogi..



Zresztą noga 8 i tak się na nic nie przyda bo jest NC, to chyba chodzi o nogę, no właśnie jaką, bo teraz nogę 8 (w U6) mam podłączoną do potencjometru R28... Domniemam, że do nogi 1 (której nie ma... Mam nadzieję że drugi koniec R28 jest obecnie na ujemnej gałęzi zasilania - jak dataszicie LF411 i oryginalnym projekcie Dudka...

Zreszta i tak kicha, bo nie mam... nogi 1 (szkoda opemapów po 5E/szt ;( )



Omatko - 356 kupowałem po 2 zyla za sztukę chyba. Po co akurat 411 ? Przeciez to tylko DC serwo. Jak chcesz to Ci wysle 2 za darmo. Nawet mam je w pracy dzisiaj.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

;) miałem nadzieję na "odtworzenie" oryginalnego Dudka ;)

Dzięki za LF, mam dostęp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

;) miałem nadzieję na "odtworzenie" oryginalnego Dudka ;)

Dzięki za LF, mam dostęp.



Dudek to lata 80'te. Teraz trochę nowych gratów się pojawiło. Więc OP-ampy można powymieniać na "lepsze" ;-)



Reszta konstrukcji Dudka jest bardzo dobra. To przemyślana konstrukcja. Ktoś się tu czepiał filtrów RC na wejsciu. Bodo_z zwarł dławik dla testu - tylko gwizd szedł :P To wszystko co jest na wejsciu + C16 to jest do wycinania w pień smieci radiowo telewizyjnych. Pamiętam kiedyś wujo przerabiał cały tor gramofon wzmacniacz kolesiowi który mieszkal blisko pałacu niekultury i nienauki. Tam są anteny RTV i miał brum jak cholera. Dopiero przełożenie przedwzmacniacza bezpośrednio do gramofonu + ekrany i inne patenty pomogły ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sh]

W 1976 r. RIAA/IEC zmodyfikowało krzywą, wprowadzając nową stałą czasową 7950uS - new RIAA..

Ta zmiana jest, jak najbardziej uzasadniona.

Normalną RIAA (old RIAA) można z łatwością znaleźć w internecie.

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Właśnie planuję modyfikacje preampa MK4 by można było używać oprócz wkładek MM również MC , zastanawiam się tylko nad układem dopasowującym wejście do tych wkładek. Mile widziane linki do schematów takich rozwiązań by było się na czymś oprzeć.

Pozdrawiam Bodo_z.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
