ACTIDAMP MkIII i MkIV by Bodo_z i Muzg

Muzg

Przez Muzg ,
w DIY

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    padamiecki Uczeń

    padamiecki

    Opublikowano
    Opublikowano

    cześć

    właśnie zakupiłem na

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) zeszyt nr 4 z artykułem Boba Cordela

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    używał podobnej techniki aktywnego tłumienia (opis pkt 11. Synthesized cartridge loading).

    wynika z tego, że nie można sobie zmieniać tego rezystora 1,6Meg w Actidamp mk IV i kompensować później wzmocnienia układu, bo zmienia się impedancja obciążenia dla wkładki i parametry szumowe.

    jeśli ktoś będzie zainteresowany mogę podzielić się tym artykułem, jak przyjdzie przesyłka.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bendix101 Poszukiwacz

    bendix101

    Opublikowano
    Opublikowano

    W artykule o MKIV jest wyraźnie napisane przez autorów że impedancja widziana przez wkładkę wynosi te 1.6Mohma/wzmocnienie stopnia = 50kohmów. Zmienilismy więc rezystory na 1.8M ale też zmienilismy wzmocnienie i nadal jest 50kohmów. Wyraźnie oni o tym piszą w artykule!

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    padamiecki Uczeń

    padamiecki

    Opublikowano
    Opublikowano

    dzięki za ponowne wytłumaczenie,

    podobno wkładki mm można "dopieszczać" różnymi impedancjami obciążenia z przedziału 10k-68k, to dobra informacja dla dopieszczaczy...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 tygodnie później...
    • 2 tygodnie później...
    bodo_z Entuzjasta

    bodo_z

    Opublikowano
    Opublikowano

    Witam Kolegów

    Prace nad ACTIDAMPEM MK4.2 trwają .Mam nadzieję zaprezentować w nieodległym czasie poprawioną wersję i bez błędów .Napiszę tylko ze będzie to pojedyncze pcb i możliwość uzycia trzech zasilaczy którch będzie mozna użyć niekoniecznie do actidampa . Pozdrawiam Bodo_z

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bodo_z Entuzjasta

    bodo_z

    Opublikowano
    Opublikowano

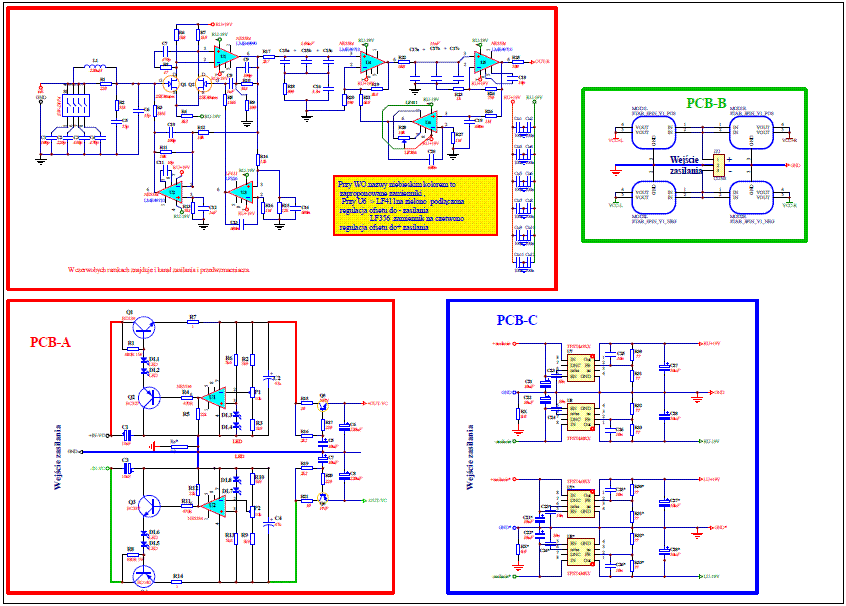

    Witam Kolegów powstała wersja 2 ACTIDAMPA MK4.2 Będzie to 1 PCB dla obu kanałów (stereo) z możliwością wybrania jednego z 3 zasilaczy - (regulatorów napięcia ) .

    Pierwszy A - zasilacz to cztery zasilacze TT bez układu prostowniczego , drugi B - to moduł do podłączenia regulatorów kolegi Muzg, Trzeci C- na mini regulatorach scalonych texasa->TPS7a4901 i TPS7a3001.

    Prostownika ze wstępną filtracją z premedytacją nie umieściłem na schemacie i na pcb ze względu że postanowiłem umieścić razem z transformatorem poza obudowa właściwego preampa, dla zminimalizowania zakłóceń. Pcb jest tak pomyślane by można było użyć LF411 i LF356 w prosty sposób zmieniając polaryzację podawaną na potencjometr regulacji. offsetu DC reszta układu zostaje. Naraże sam schemat mogę zamieścić , pcb pokażę jak układ będzie sprawdzony i działający.

    Pozdrawiam Bodo_z

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bendix101 Poszukiwacz

    bendix101

    Opublikowano
    Opublikowano

    Nikifor masz szanse się wykazać znajdz błędy i opisz a uwzględnimy i nanieśemy poprawki :)



    He he. Spokojnie nikifor spokojnie. Jutro wyslę Bogdanowi wszystkie graty które właśnie do mnie przyszły i uruchomimy układ. Jak będą jakieś pomyłki to się poprawi i wersja ostateczna będzie bez nich. I jak zwykle bredzisz bo wersja jest minimalistyczna. Każda płytka zasilacza pasuje jako przedłużenie głównej PCB i wystarczy sćieżki zasilania i masy zlutować ze sobą :-) A zasilacze texasa są mega niskoszumne i można je kupić za około 3E/szt.

    TT jest do uruchomienia i dl atych co nie chcą wydawać na texasa.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 tygodnie później...
    bodo_z Entuzjasta

    bodo_z

    Opublikowano
    Opublikowano

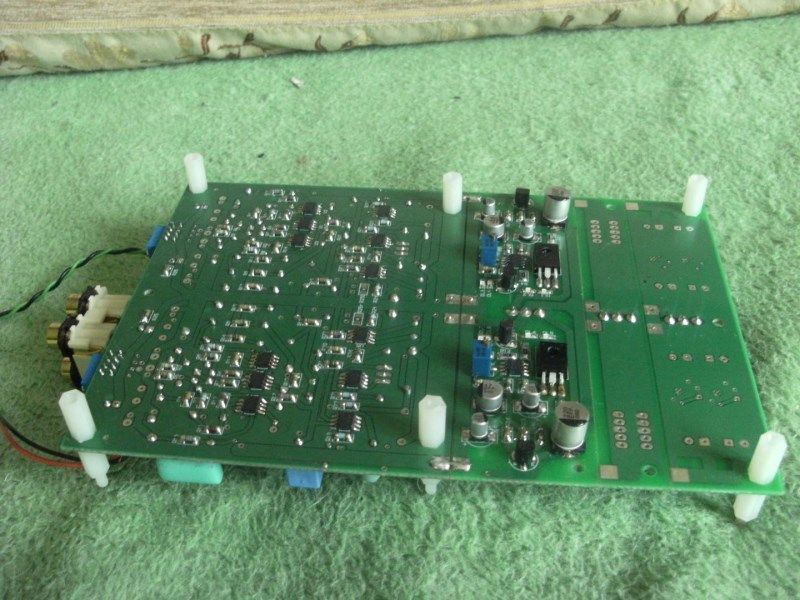

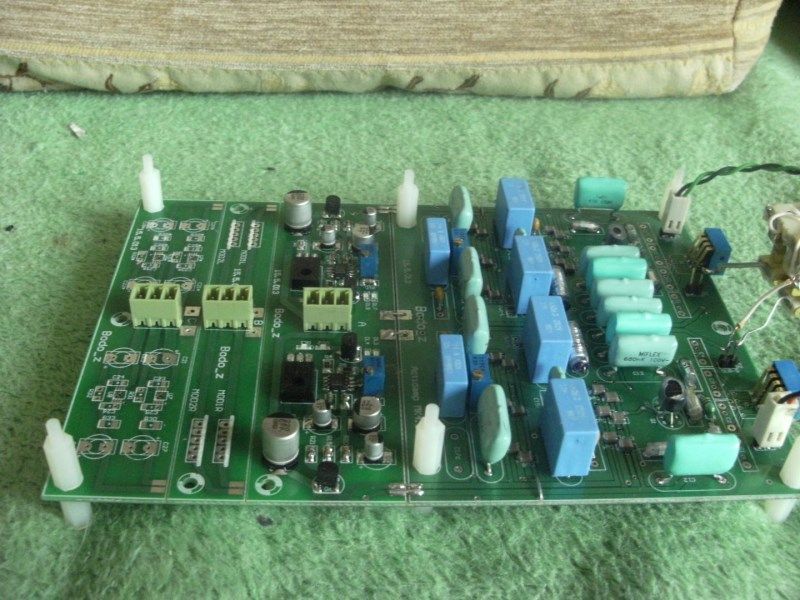

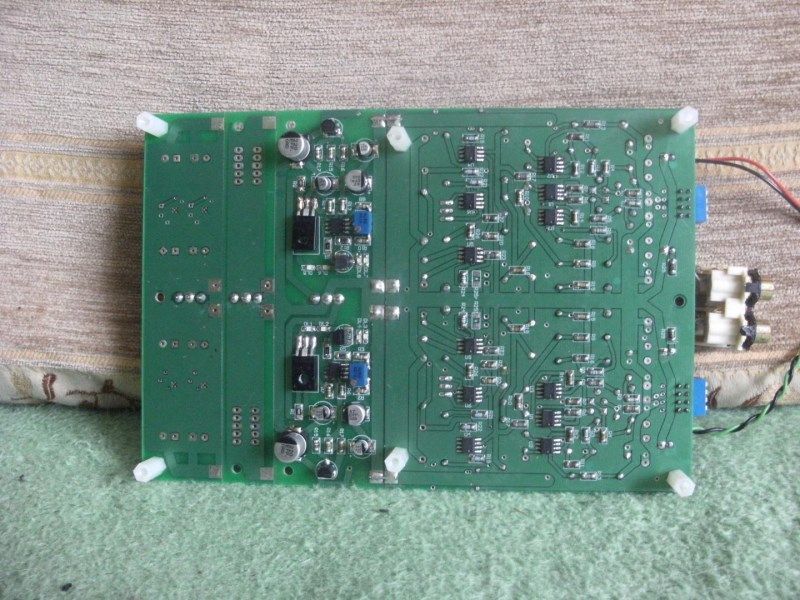

    Witam kolegów dziś uruchomiłem Actidampa MK4.2 na razie tylko na zasilaczu TT czekam na stabilizatory texasa

    Pozdrawiam.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bodo_z Entuzjasta

    bodo_z

    Opublikowano
    Opublikowano

    Co to znaczy przepustowe? Przepustowy dla mnie to znaczy kondensator do wlutowania w obudowę na przelot jako przepust sygnału. Pozdrawiam Bodo_z

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Luiis Kompan

    Luiis

    Opublikowano
    Opublikowano

    Co to znaczy przepustowe? Przepustowy dla mnie to znaczy kondensator...



    własnie..;) rysujesz przepustowy a wstawiasz "zwykły"...





    ...to raczej niefortunny układ elementów na schemacie takie mam wrażenie .



    ja to wiem..;)



    .. nie żebym się czepiał, ale pewna jasność musi być..;)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bendix101 Poszukiwacz

    bendix101

    Opublikowano
    Opublikowano

    [/size]

    własnie..;) rysujesz przepustowy a wstawiasz "zwykły"...





    ...to raczej niefortunny układ elementów na schemacie takie mam wrażenie .



    ja to wiem..;)



    .. nie żebym się czepiał, ale pewna jasność musi być..;)



    Jak się będziesz czepiał to cię utopimy w wywoływaczu ;-)



    Ale ładne. :)

    Tylko od elektrolitów SMD trzymałbym się z daleka.



    To są panasoniki o niskiej stratności. Co wstawisz do takiego zasilacza? I tak wstawiasz ceramiki. Przy okazji pytanie gdzie znalazłeś jakieś zalecane wartości rezystorów do ustalania napięcia w tych texasach? Tam są tylko dwa wzory i dla jakiego tego prądu to przyjmować? Bo jest >=5uA.



    I jeszcze może to rozgryzłeś:

    Suggestion: When recalculating the resistor values for a particular desired output voltage, change only the

    R2 value in order to maintain that the frequency domain zero formed by R1 and Cbyp are in accordance

    with Equation2.

    Fz=1/(2×pi×R1×Cbyp)



    Co to jest to tajemniecza częstotliwość Fz ? Może mnie ktoś oświecić?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    padamiecki Uczeń

    padamiecki

    Opublikowano
    Opublikowano

    nasi kuzyni też nie próżnują w temacie ADIV:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    następny ADIV:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    wyniki testu kilku pre:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    pre Pavla Macury z konwencjonalnym obciążeniem wkładki:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
