ACTIDAMP MkIII i MkIV by Bodo_z i Muzg

[bendix101]

W 1976 r. RIAA/IEC zmodyfikowało krzywą, wprowadzając nową stałą czasową 7950uS - new RIAA..

Ta zmiana jest, jak najbardziej uzasadniona.

Normalną RIAA (old RIAA) można z łatwością znaleźć w internecie.

Pozdrawiam.



Różni się cięciem niskich częstotliwości. Dlatego nasza krzywa trochę bardziej podbija niskie niż zmodyfikowana. Modyfikacja była po to żeby jeszcze bardziej oddalić się od mechanicznych zakłóceń typu wibracje gramofonu, podskakiwanie igły itp.



Zresztą przeczytaj sam:

In 1972 an alternative version of the replay curve (but not the recording curve) was proposed by the

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , differing from the RIAA replay curve only in the addition of a pole at 7950 µs (20 Hz).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) The justification was to reduce the subsonic output of the phono amplifier caused by disk warp and turntable rumble.







Some manufacturers follow the IEC standard, others do not, while the remainder make this IEC-RIAA option user selectable. It remains subject to debate some 35 years later.



Różni się cięciem niskich częstotliwości. Dlatego nasza krzywa trochę bardziej podbija niskie niż zmodyfikowana. Modyfikacja była po to żeby jeszcze bardziej oddalić się od mechanicznych zakłóceń typu wibracje gramofonu, podskakiwanie igły itp.



Zresztą przeczytaj sam:

In 1972 an alternative version of the replay curve (but not the recording curve) was proposed by the

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , differing from the RIAA replay curve only in the addition of a pole at 7950 µs (20 Hz).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) The justification was to reduce the subsonic output of the phono amplifier caused by disk warp and turntable rumble.







Some manufacturers follow the IEC standard, others do not, while the remainder make this IEC-RIAA option user selectable. It remains subject to debate some 35 years later.



Jesli ktoś chce może sobie dodać stałą czasową dla 20Hz ;-)



No i jeszcze to:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Still, the IEC version has not become very popular, as most manufacturers seem to think that turntables, arm and cartridge combinations should be of such high-quality that the problem should not arise in the first place.



:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[padamiecki]

Właśnie planuję modyfikacje preampa MK4 by można było używać oprócz wkładek MM również MC , zastanawiam się tylko nad układem dopasowującym wejście do tych wkładek. Mile widziane linki do schematów takich rozwiązań by było się na czymś oprzeć.

Pozdrawiam Bodo_z.

bardzo ciekawa dyskusja i rozwiązania, ciężko będzie o coś lepszego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tylko przesiadka z mm MF-10X na mc może być szokiem...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

W sumie są lepsze wkładki niż MF-10x ;-) Aż taka jest różnica pomiędzy Moving Magnet a Moving Coil?



To jest fajne :-)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[padamiecki]

im prościej, tym lepiej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Możesz też podać linka do opisu tego patentu a nie tylko obrazka? Zupełnie nie rozumiem jak by to miało działać. Przecież ten potencjometr z którego jest wyjście (?) wisi na zasilaniu więc tam będzie jakies stałe napięcie. I do czego jest podpięta bramka tego górnego polowca? Możesz jakoś wytłumaczyć jak to działa bo zgłupiałem :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

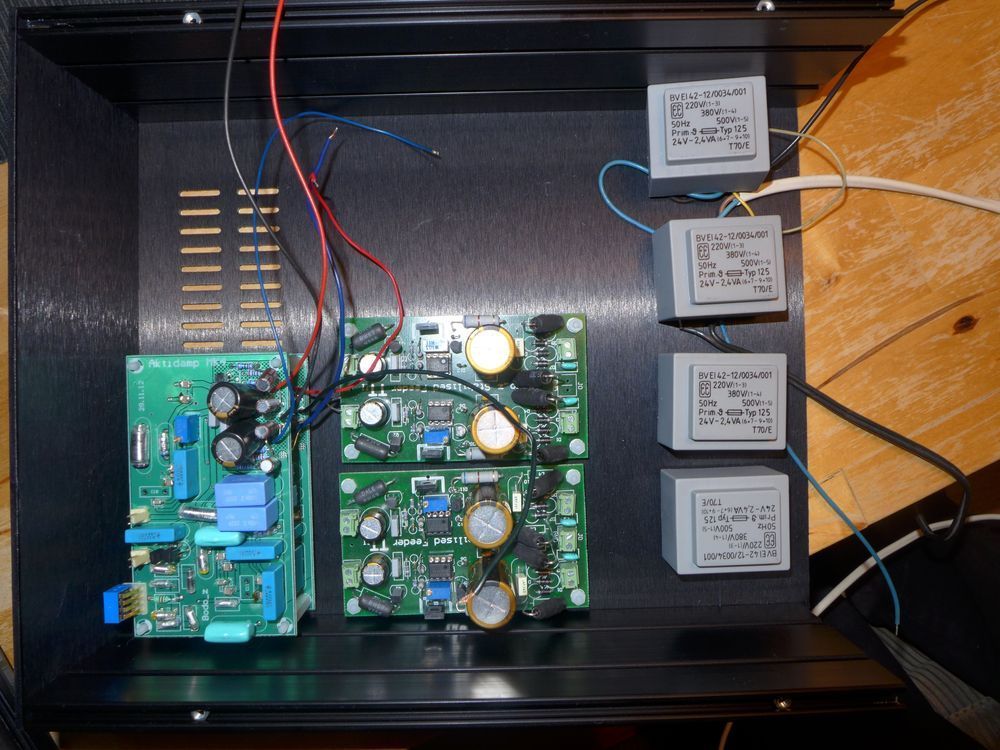

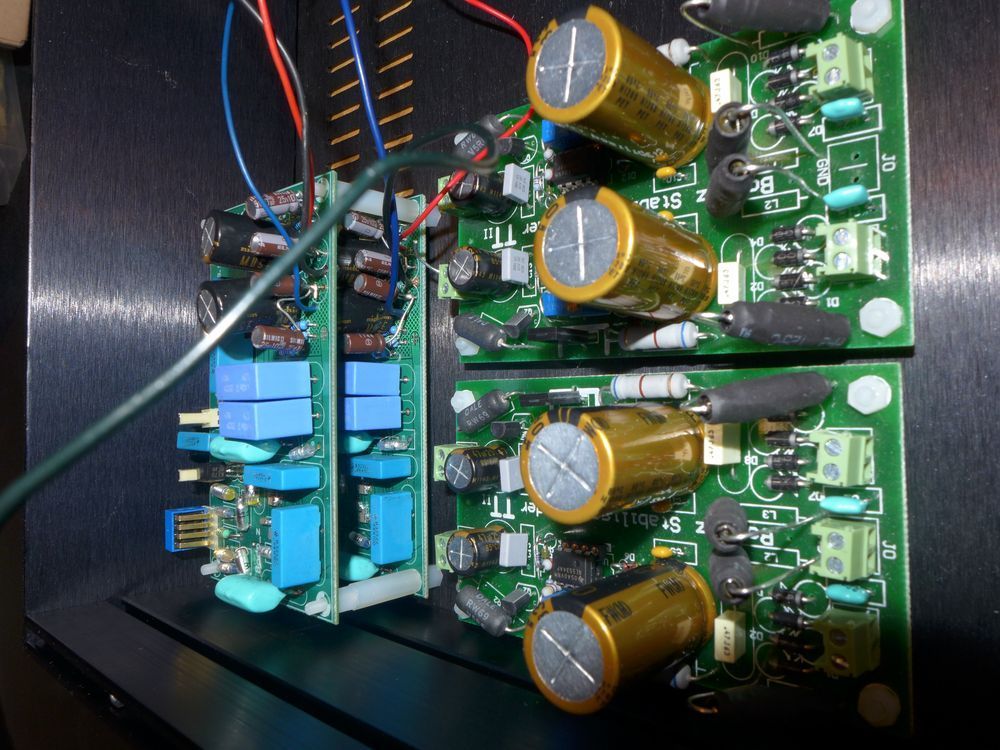

Pytanie za 100 punktów. jest ktoś chętny na toroid do tego projektu? Mam 4 trafka ale stwierdzilem ze nie chce mi sie PCB pod nie robić i zamówie u lachowskiego toroid 4x18V 20VA do audio z ekranem. Nie wiem jeszcze ile bedzie kosztował ale gotowe które ma sprzedaje po 45 PLN brutto. Więc się chyba zmieścimy poniżej 100 PLN ;-))) Ja w każdym razie zamawiam. Jak ktoś się chce dołączyć to zapraszam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Kombinowałem coś takiego ale nie chce mi się PCB do tych trafek robić więc zamówię trafo profesjonalne z ekranem 20VA toroida. 6 cm srednicy i 3 wysokosci.



No i oczywiście wszystkim wesołych Świąt Wielkiej Nocy :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

To może takie rozwiązanie przypadnie Ci do gustu?

16VA - 2 x 0,5A

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Fajne :-) Jakie to ma rozmiary? Bo bym potrzebował chyba 2 sztuki...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

145mm x 62mm wysokość jakieś 45mm, ale trzeba dystans z uwzględnieniem 230V na PCB to jeszcze dojdzie z 5mm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Nie wejdą mi chyba 2 sztuki. Ale powiedz - próbowałeś to zasilać bez rozdzielenia galwanicznego kanałów? W sensie chodzi o przydzwięki i pętle masy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Pilnowałem Bogusława, żeby w MKIII wejścia były blisko złącza zasilania, teraz są dalej, ale jak pętla jest długa i ma sporą rezystancję to jest mało groźna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Czy to jest tylko prostownik? Czy jakiś zasilacz? Bo może tam SMD jest pod spodem ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Z braku czasu zasilacz jest jeszcze w fazie testów. To jest kompletny niskoszumny zasilacz - trafo, mostek, kondy, staby LDO. Staby są Lineara, więc niestety nie tanie, ale ważne było, aby było dobre. Większość elementów jest SMD, tylko to co musi jest przewlekane. Dzięki temu jest spore trafo, kondy i radiatory na dość małej przestrzeni.



Można zamontować trafo 10VA lub 16VA jak nie potrzeba takiej mocy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[padamiecki]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

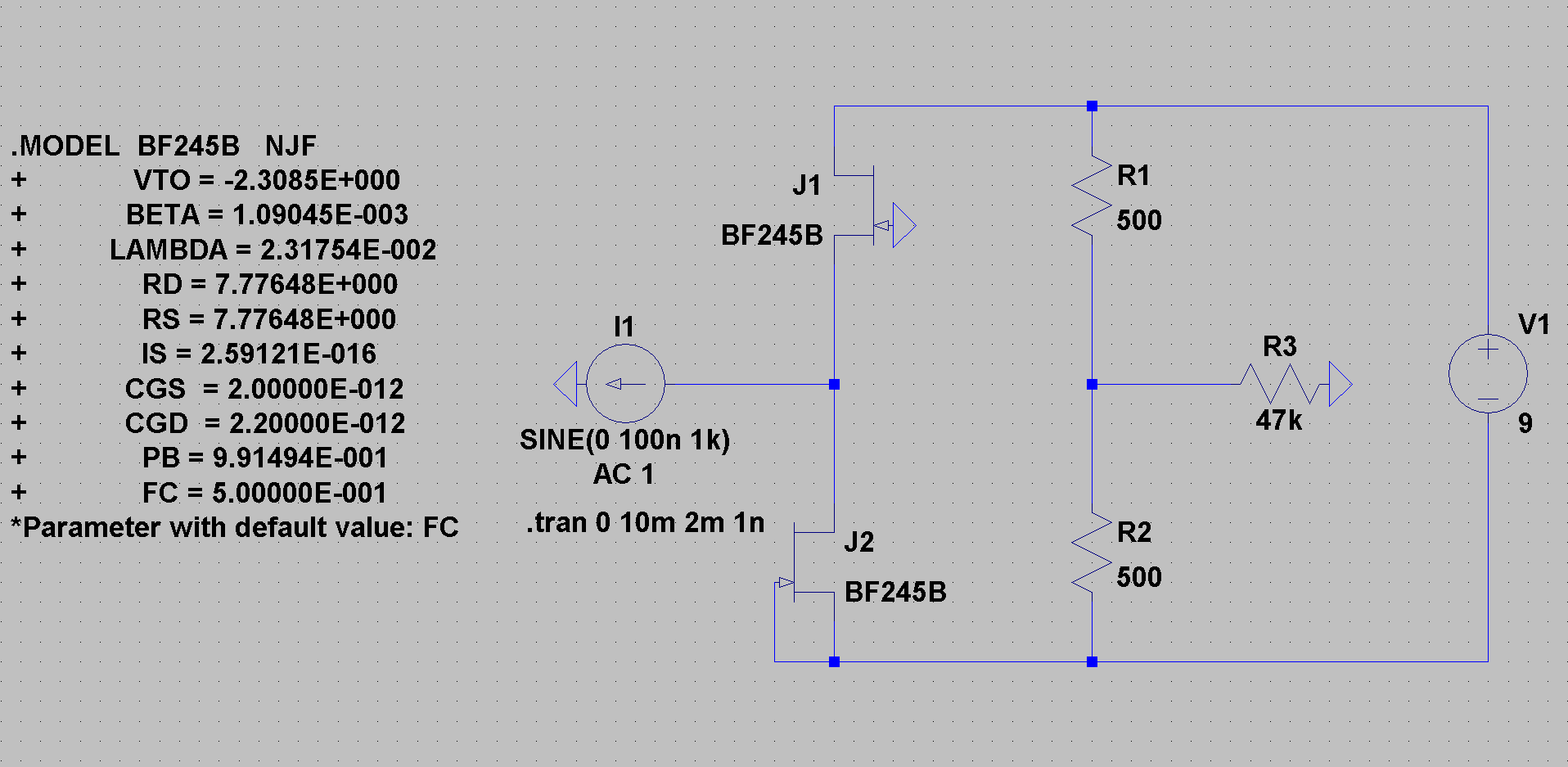

Możesz też podać linka do opisu tego patentu a nie tylko obrazka? Zupełnie nie rozumiem jak by to miało działać. Przecież ten potencjometr z którego jest wyjście (?) wisi na zasilaniu więc tam będzie jakies stałe napięcie. I do czego jest podpięta bramka tego górnego polowca? Możesz jakoś wytłumaczyć jak to działa bo zgłupiałem :-)

górny fet ze wspólną bramką

dolny stanowi praktycznie źródło prądowe

niska imp wej obciąża wkładkę mc bez konieczności stosowania rez

pot środkowym odczepem dostarcza wzmocniony sygnał i dodatkowo daje możliwość regulacji offsetu

max jakości przy min elementów, taka odwrotność do minimax Kaczkowskiego

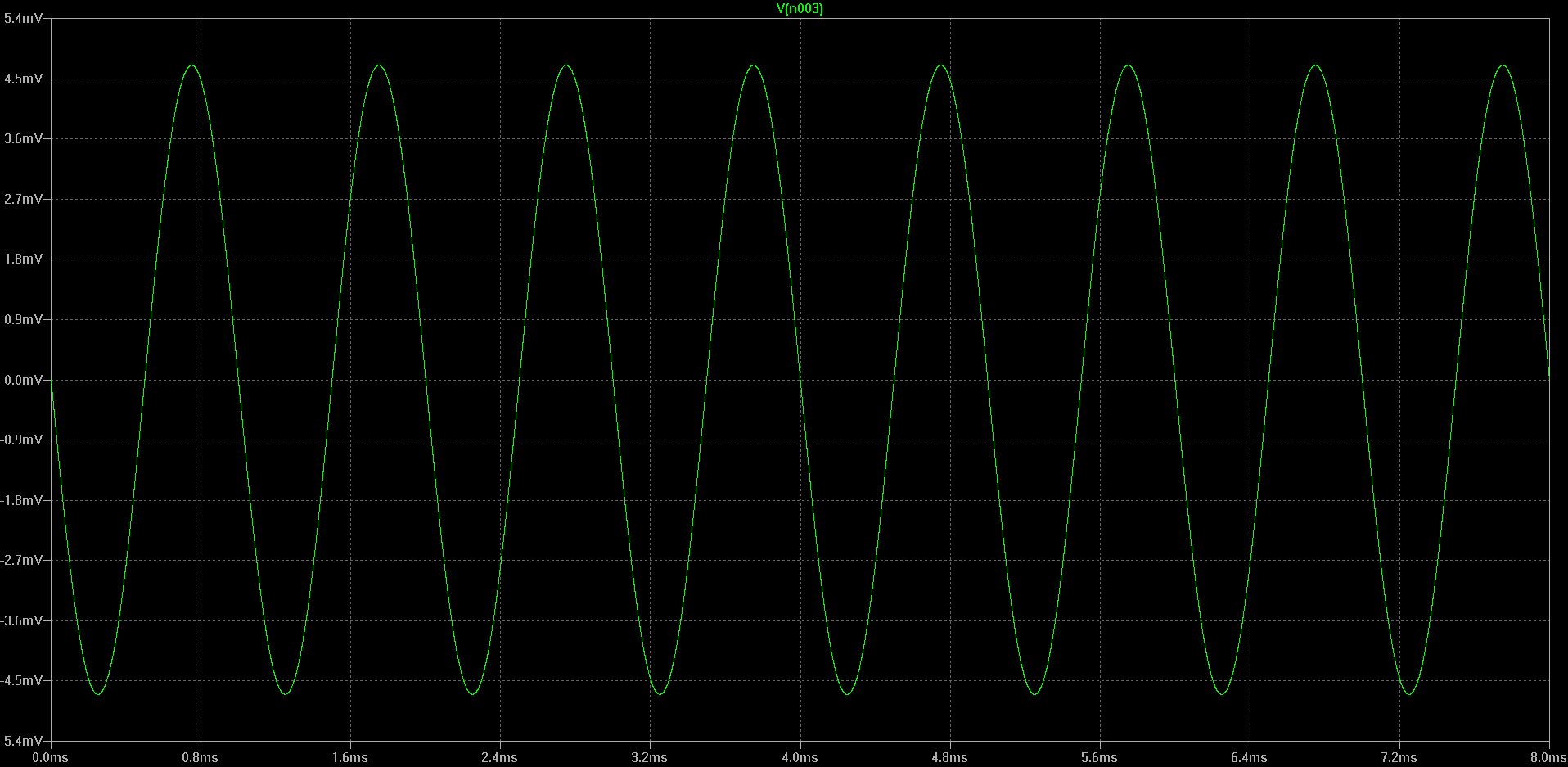

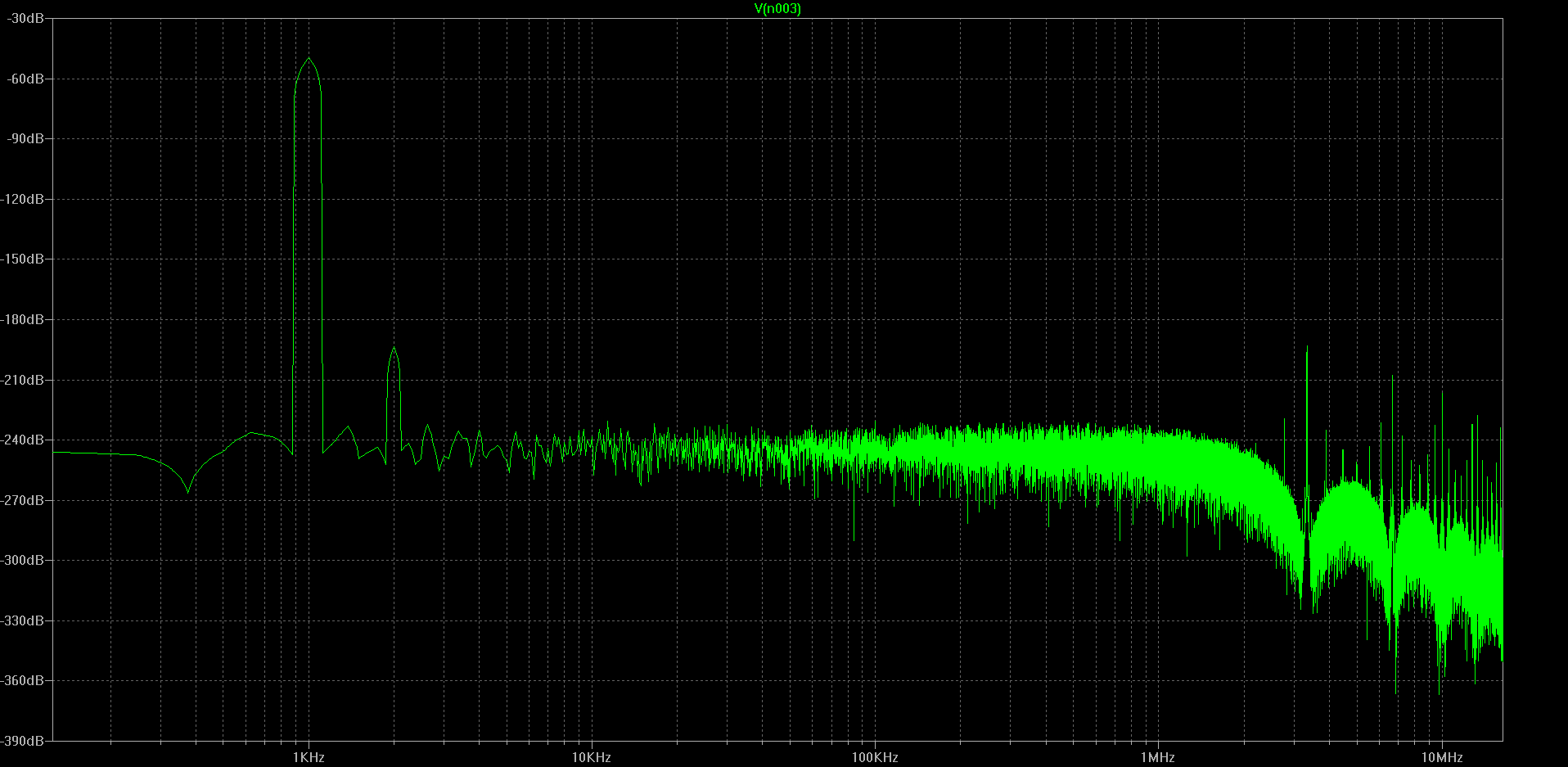

polecam symulację LTSpice

R3 to imp wej stopnia mm

nie mam czasu musze stosować skróty

takiej jakości z 2 elementów aktywnych chyba się nie wyciśnie innym układem?

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nikifor]

ma ktoś na sprzedaż płytki do tego projektu? i czy on jest w 100% do końca dopracowany i działa od kopa?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

ma ktoś na sprzedaż płytki do tego projektu? i czy on jest w 100% do końca dopracowany i działa od kopa?



Pisz do Bogdana, może coś jeszcze ma. Stan projektu opisywany jest na bieżąco w wątku - poczytaj.



Ja uruchomiłem zasilacz, który przedstawiałem na pierwszej stronie wątku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

ma ktoś na sprzedaż płytki do tego projektu? i czy on jest w 100% do końca dopracowany i działa od kopa?



Działa od kopa. Pisz do Bogdana. Było kilka dzwonów ale są rozpracowane. Drobiazgi jezeli chodzi o PCB.



górny fet ze wspólną bramką

dolny stanowi praktycznie źródło prądowe

niska imp wej obciąża wkładkę mc bez konieczności stosowania rez

pot środkowym odczepem dostarcza wzmocniony sygnał i dodatkowo daje możliwość regulacji offsetu

max jakości przy min elementów, taka odwrotność do minimax Kaczkowskiego

polecam symulację LTSpice

R3 to imp wej stopnia mm

nie mam czasu musze stosować skróty

takiej jakości z 2 elementów aktywnych chyba się nie wyciśnie innym układem?

pozdrawiam



Nie napisales tego czego sam sie domyslilem ze uklad pływa wzgledem masy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

<br /><br />Działa od kopa. Pisz do Bogdana. Było kilka dzwonów ale są rozpracowane. Drobiazgi jezeli chodzi o PCB.<br />

Zgadza się układ jest uruchomiony i działa jak nalezy. Jest parę małych błędów na PCB lecz nie ma z nimi problemu bo korekty są minimalne i opisane w wątku Jeśli są jeszcze zainteresowani pcb do projektu to posiadam parę kompletów i mogę odstąpic w cenie grupowego zamówienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

A jakby do MC dodać na wejście kolejny stopień na powiedzmy LME49990 + małe rezystancje w sprzężeniu? Ten stopień wystarczy, jak będzie miał wzmocnienie ok. 10V/V. Rezystancje małe, to możemy użyć opampa o małym szumie własnym, a jego prąd wejściowy nie powinien spowodować wzrostu szumu. LT1028 też jest ok. dla niskich rezystancji. Ewentualnie można ponieść wzmocnienie pierwszego stopnia, tam też mamy LME49990, ale wtedy trzeba jakoś zgrać możliwość dopasowania rezystancji wejściowej z aktywnym tłumieniem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Mam pytanie dlaczego LME 49990? Zdaje się że on ma wejscie na bipolarnych. Chyba lepszy by był na mosfetach. Podwyższanie wzmocnienia pierwszego stopnia z 30 na 300 (x10) wydaje się ryzykowne ze względu na zniekształcenia itp. trochę dużo dodajemy. Lepiej chyba by było podwyższać wzmocnienia wszyskich stopni po "trochu" jeżeli już.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Zamieszczam schemat poglądowy jak poradzić sobie z prowadzeniem masy przy 1 zasilaczu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[padamiecki]

załączam link do alternatywnego niestabilizowanego, ale skutecznego zasilacza:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Jeszcze 1 obrazek.

Pozdrawiam Bodo_z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Mam pytanie dlaczego LME 49990? Zdaje się że on ma wejscie na bipolarnych. Chyba lepszy by był na mosfetach. Podwyższanie wzmocnienia pierwszego stopnia z 30 na 300 (x10) wydaje się ryzykowne ze względu na zniekształcenia itp. trochę dużo dodajemy. Lepiej chyba by było podwyższać wzmocnienia wszyskich stopni po "trochu" jeżeli już.

Najlepiej przerzucić jak najwięcej wzmocnienia na pierwszy stopień, bo wtedy nie wzmacniamy szumów poprzednich. LME moim zdaniem jest dobry, bo posiada bardzo mały szum własny, a stosowanie wzmacniaczy JFET czy MOSFET nie jest konieczne, bo rezystancje są małe. Posiada też duże wzmocnienie w otwartej pętli, więc parametry powinny być wciąż dobre. Oczywiście mogę się mylić. Jednak jest to jeszcze większe wyzwanie dla PCB, ale nasza jest super ekranowana.

Tutaj Czesi jakoś zrobili przełącznik MM/MC i chyba podnieśli wzmocnienie pierwszego stopnia, bo tyko rezystorów przybyło względem oryginału.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Nie sądzę żeby wmacnianie "wzmocnienia" 10x było sensowne. Raczej to co napisalem nalezy poprawic wzmocnienie calego ukladu. Ale nie bede sie wtracal bo nie zamierzam kupowac wkladki MC za 1k PLN :-) Az tak mnie nie pokręciło :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nikifor]

dla mnie to zaskompllikowane i za dużo błędów,prawie wszystko ma błędy i coś trzeba poprawiać



z chęcią kupił bym płytki z pierwszej strony tematu aktidamp2 są najlepsze i najprostsze i działają bez poprawek



obecna wersja dochodzi już stanowczemu udziwnieniu,a tak naprawde nie ma osoby która by w tym projekcie czegoś nie musiała poprawiać a jeśli chodzi o dzwięk to zero opisów,nie wiadomo czy gra to na pozomie kitów avt czy nie gra nic nikt nie pisze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Bredzisz, Jezeli chcesz "super" PCB to napisz. dolloże się do przygotowalni i dostaniesz PCB bez błędów. NIe wydaje mi się żeby obecne PCB były wadliwe. Dwie drobne poprawki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Witam kolegów.

Dziś miałem okazję porównać Actidampa MK3 i MK4 z CAMBRIDGE AUDIO AZUR 640P - cena około 600PLN na naszym forum są opinie na temat tego pre.

.

I co i MK4 spokojnie się obronił , MK3 również a Cambridge uplasował się dzwiekowo między MK4 i MK3 .

Jest to moje subiektywne wrażenie odsłuchowe które występuje w posiadanym przezemnie systemie

Nie mogę wykluczyć że w lepszym systemie różnice na kozyść jednego z preamów nie były by większe ,

Jak już pisałem wsześniej ,ze dzwięk jest selektywny gładki i dynamiczny ,mikrodynamiczny.

żaden frafmęt pasma akustycznego niejest preferowany i każdy detal jest dobrze słyszalny

W odsłychu wspomagałem się Wkładką Shure97 XM, Preamp ABOX i Koncówka mocy ABOX, głośniki też diy kable połączeniowe IC Bodo_z ( sznurówki)

opinie na temat tych sprzętów znajdują się na forum. Nie opiszę poetycko dzwięku ale mogę stwierdzić że Diana Krall When i look in yourejes z czarnej płyty wypada lepiej niż z cd . A to już napewno jest dobrze. A co do braku opinji na temat tych preampów na naszym forum. To chyba wynik że nie wielu kolegów zdążyło złożyć,uruchomić i odsłuchać te preampy. Pozdrawiam Bodo_z.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Jak już napisałem jestem gotowy dołożyć się do przygotowalni na nowe PCB chociaż mam już złożone na starych. Jeżeli "puryści" zechcą to Bogdan może zamówić nowe. Zamowiłem tez trafo toroid 20VA 4x 20V od lachowskiego. Cena wersji audio około 120 PLN.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
