Wzmacniacz słuchawkowy ze sprzężeniem prądowym Knutt H. Nygaard - HDP01

Muzg

Przez Muzg ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Michał Zieliński Rekrut

    Michał Zieliński

    Opublikowano
    Opublikowano

    Ajajajaj, to dopiszę tylko, bo w końcu dwa komplety tranów muszę mieć ^^'



    1. BB84 - PCB + komplet elementów

    2. Muzg - 5 PCB + komplet emenetów

    3. wojtekkom - 2 PCB + 1 komplet elementów

    4. Le_G PCB + komplet elementów

    5. Rogalaf: PCB + komplet elementów

    6. Krzysztof - PCB + komplet elementów

    7. Michał Zieliński - 2x PCB + 1 komplet elementów (w tym 2 komplety tranzystorów)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    barmanekm Kompan

    barmanekm

    Opublikowano
    Opublikowano

    Poczekajmy aż Mach się wypowie.



    Z tego co mi pisał Mach na prv, to pomiary nie są zaciekawe. Zwłaszcza IMD i wzmacniacz nie jest stabilny, przy nawet małych pojemnościach.



    Ma wrzucić jakieś zrzuty w tygodniu i poda wyniki. Ale poczekajmy.



    PS. Pytanie, czy to kwestia układu, czy implementacji...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    System gra dobrze, albo nie....

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Muzg Stały bywalec

    Muzg

    Opublikowano
    • Autor
    Opublikowano

    Pozostaje czekać aż Mach udostępni nam wyniki. Ja swojego też mogę podesłać, ale dopiero jak wyjdę z wszystkim na prostą.



    Fota z parowania pierwszej partii MOS-FETów. Na próbę mam kilka IRF710 zobaczymy jak się będą parować z IRF9610.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Muzg Stały bywalec

    Muzg

    Opublikowano
    • Autor
    Opublikowano

    Porównywał ktoś w działaniu pary IRF710/IRF9610 z parami IRF610/IRF9610. Mierząc tak prostym przyrządem:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Uzyskałem praktycznie takie same wyniki dla par IRF710/IRF9610, a dla IRF610/IRF9610 ok 200mV przesunięcia.

    Próbuję porównać transkonduktancje, ale jest podana dla różnych warunków i chyba się tak nie da.



    Ludo, czy mógłbyś ustosunkować się do tego co napisałem w poście 253? Cytuję:



    Powiedzcie mi jeszcze dlaczego twierdzicie, że zasilanie stopnia napięciowego jest tak ważne w tym wypadku? Analizuje układ i wychodzi mi na to, że napięcie podłączone jest do luster prądowych, a prąd ustalany jest przez JFEty wejściowe. Ich prąd zależy od ich Ugs, a ten znów zależy od rezystancji w źródle. Zmiana napięcia zasilania zaowocuje zmianą napięcia na drenie, a od niego nie zależy prąd JFETa, więc nie przeniesie się ono na wyjście. Tak ja to rozumiem.



    niech wrzuci (wrzuć) co masz :)

    Bo tu chłopaki zaraz wydadzą parę stów :) a po co ?

    tracić kase :)



    Projekt jest rozwojowy, a żeby więcej osób mogło przy nim pracować nie wysyłając cały czas jednego egzemplarza musimy zamówić PCB i elementy. Bez tego projekt będzie stał w miejscu lub rozwijał się miesiącami. Moja PCB umożliwia wiele modyfikacji, ale nawet wzmacniacz zbudowany 1:1 ze schematem gra dobrze.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Dar.El Rekrut

    Dar.El

    Opublikowano
    Opublikowano

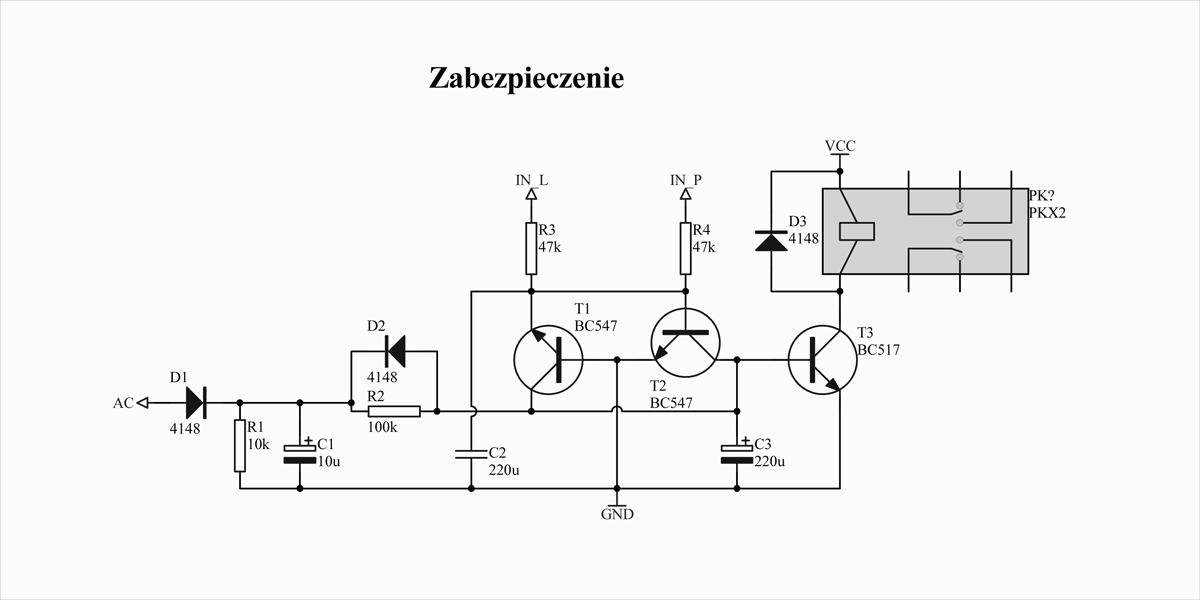

    Układ który zastąpi uPC1237 to aż trzy tranzystory. Przekaźnik na wyjściu wzmacniacza słuchawkowego mógłby być ten:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    AudioST Poszukiwacz

    AudioST

    Opublikowano
    Opublikowano

    hmmm tak, ale to już nie ryzyko tylko skakanie na główkę do pustego basenu :) - no zawsze się udać może :)

    Mógł byś powiedzieć że ryzyko jeśli by 2 ludziów nie mówiło że coś jest nie tak :) (w sumie 3 doliczając KNUT-a)

    Ja jak widać mówię temu nie, czy wy będziecie to robić ...w sumie wasza sprawa :)



    Czasem się zastanawiam, dlaczego coś mówiąc ogólnie przeciętnego uważane jest przez ludzi za coś dobrego?

    Zasadniczo widziałem (a chyba z 3 razy) jak ludziska się slinili nad sprzętem za akurat grubą kasę, a ten sprzęt grał że uszy więdły :) mogę zadać pytanie o co chodzi ?? :)

    Oczywiście tu przypadek ceny nie występuje :)

    Tu występuje przypadek DIY :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wojtekkom Współtwórca

    wojtekkom

    Opublikowano
    Opublikowano (edytowane)

    AudioST nieopieraj się może tylko na sprawdzeniu i pomiarze mojej wersji tego wzmacniacza, może te negatywne o nim opinie są wynikiem skopanego przeze mnie układu, ale mam nadzieję, że nie.



    Dlatego chcę osobiście sprawdzić jak będzie to brzmiało na płytce Muzga i z dobrymi elementami. Ale jeszcze raz mówię moja wersja dla mnie też brzmiała dobrze.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez wojtekkom
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Mach Uczeń

    Mach

    Opublikowano
    Opublikowano

    Witam

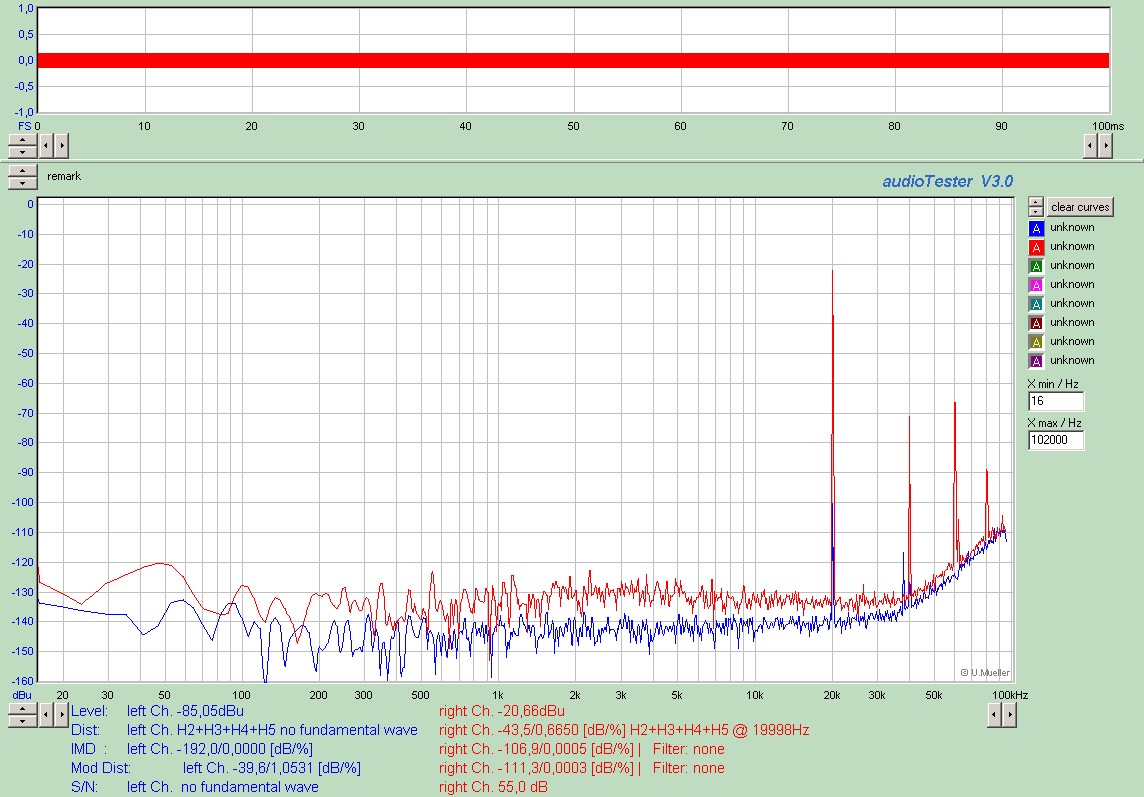

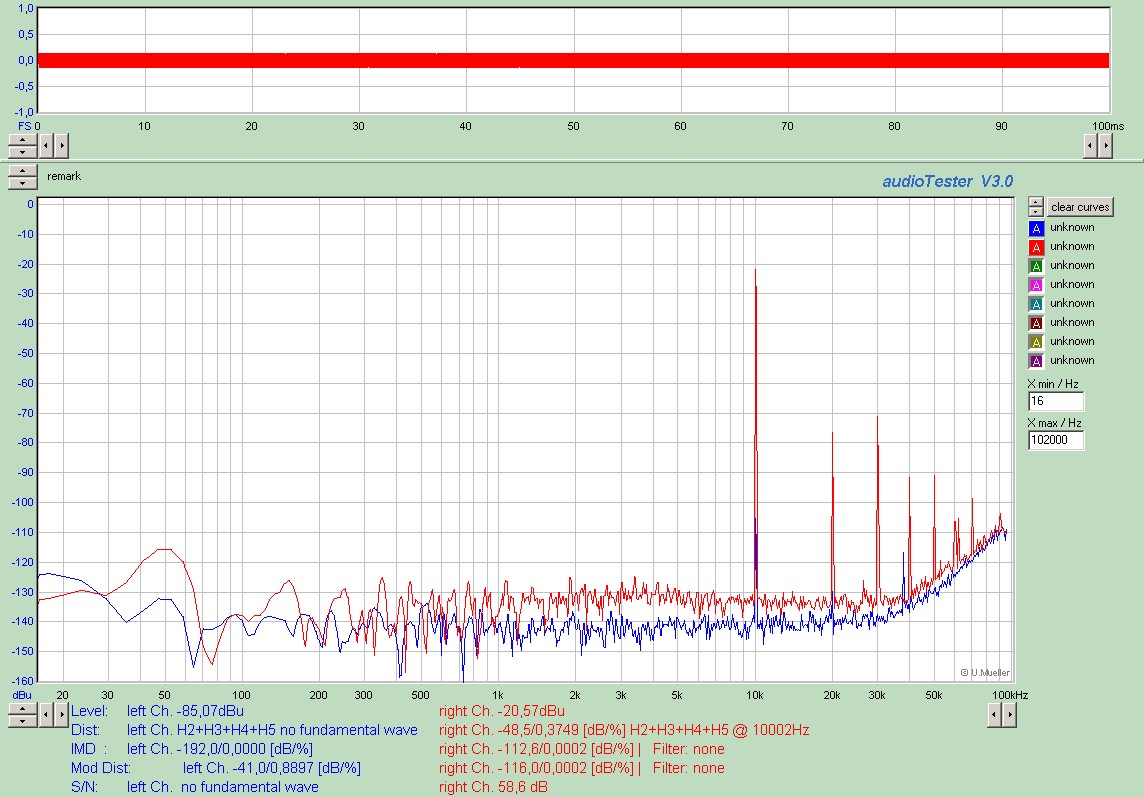

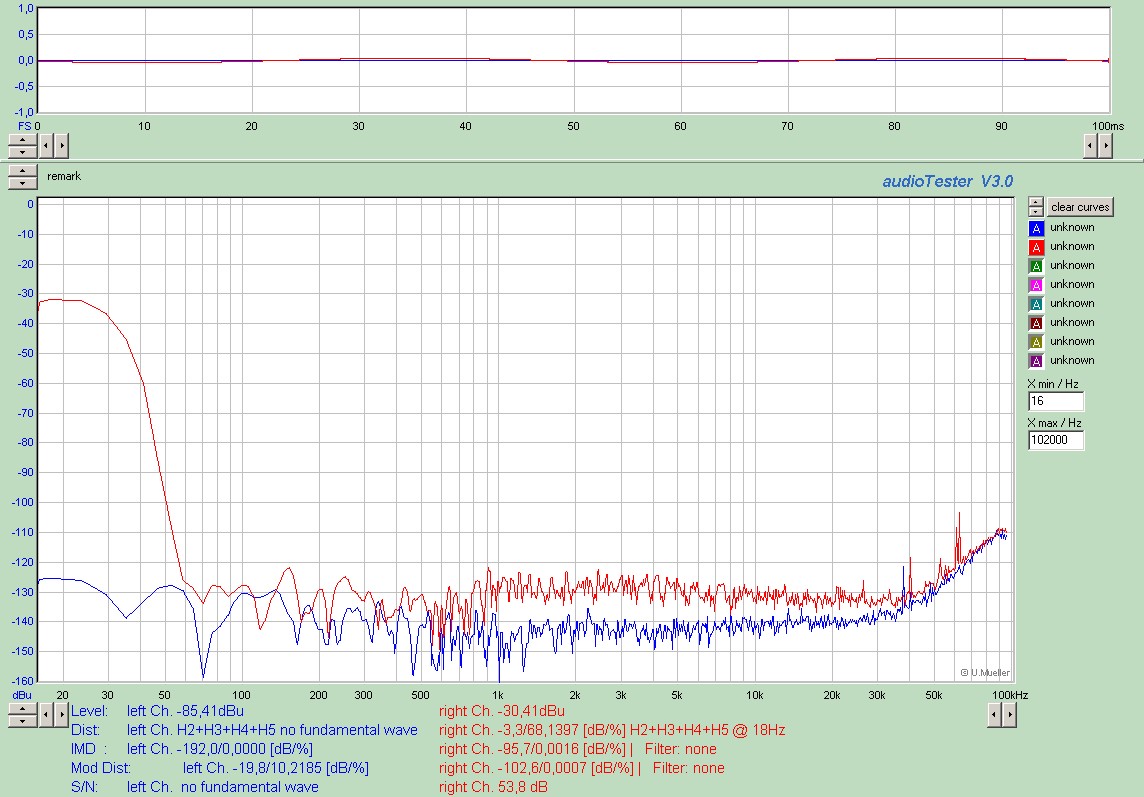

    pomiary wykonałem przy napięciu wyjściowym 3V i obciążeniu 1kom

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

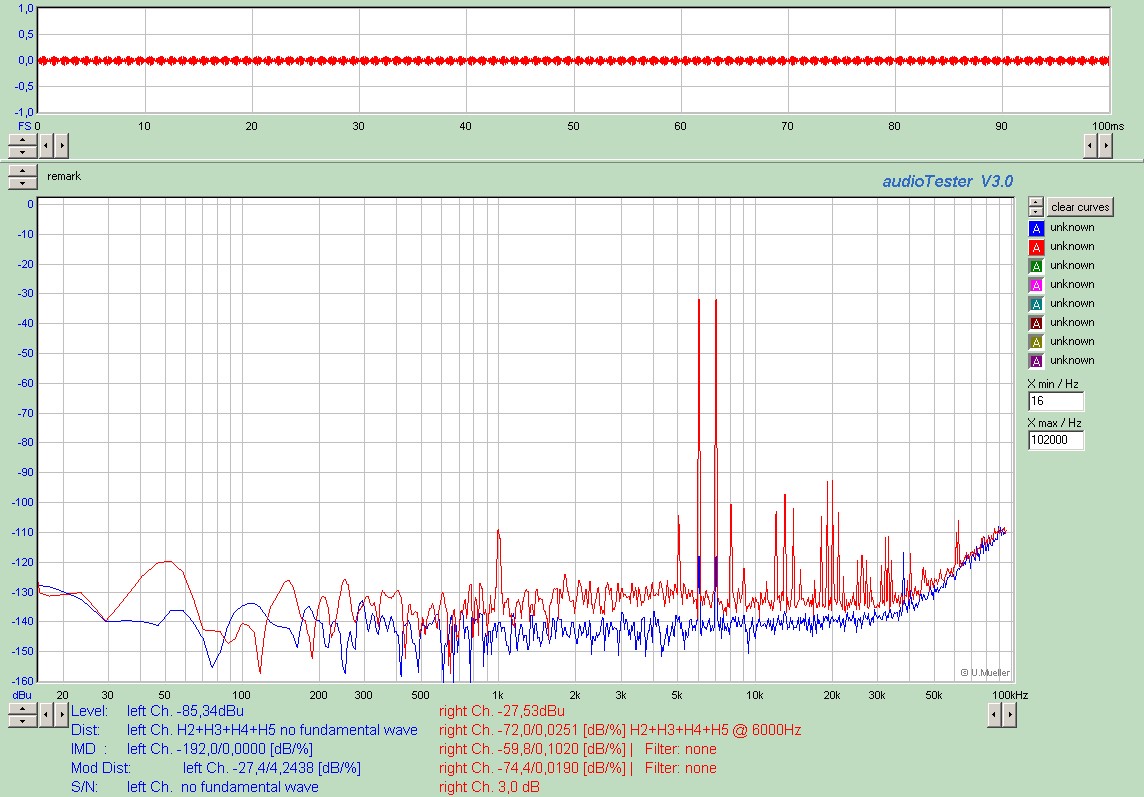

    IMD mierzone sygnałem mniejszym o 10dB




    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    barmanekm Kompan

    barmanekm

    Opublikowano
    Opublikowano

    A dałoby się jeszcze zrzut prostokąta z oscyloskopu? I pomiary na 600 i np. 64 ohm? Ale raczej będzie nie ciekawie, wyniki są dziwnie słabe jak na układ ze sprzężeniem. Może stopień wejściowy jest niedobrany (II harmoniczna powinna być dużo mniejsza przy symetrycznym układzie), ogólnie nieco słabo.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    System gra dobrze, albo nie....

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Mach Uczeń

    Mach

    Opublikowano
    Opublikowano (edytowane)

    Pozostałe pomiary myślę, że mniejsze obciążenie wręcz pogorszy wynik



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

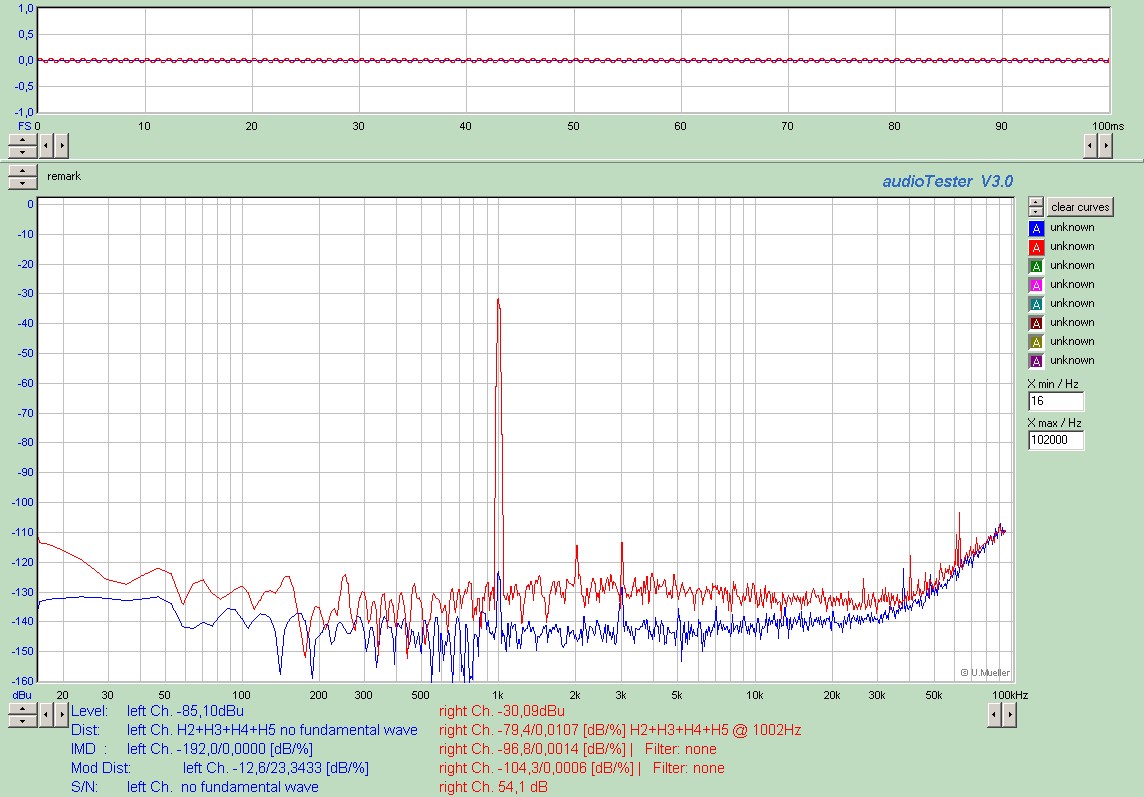

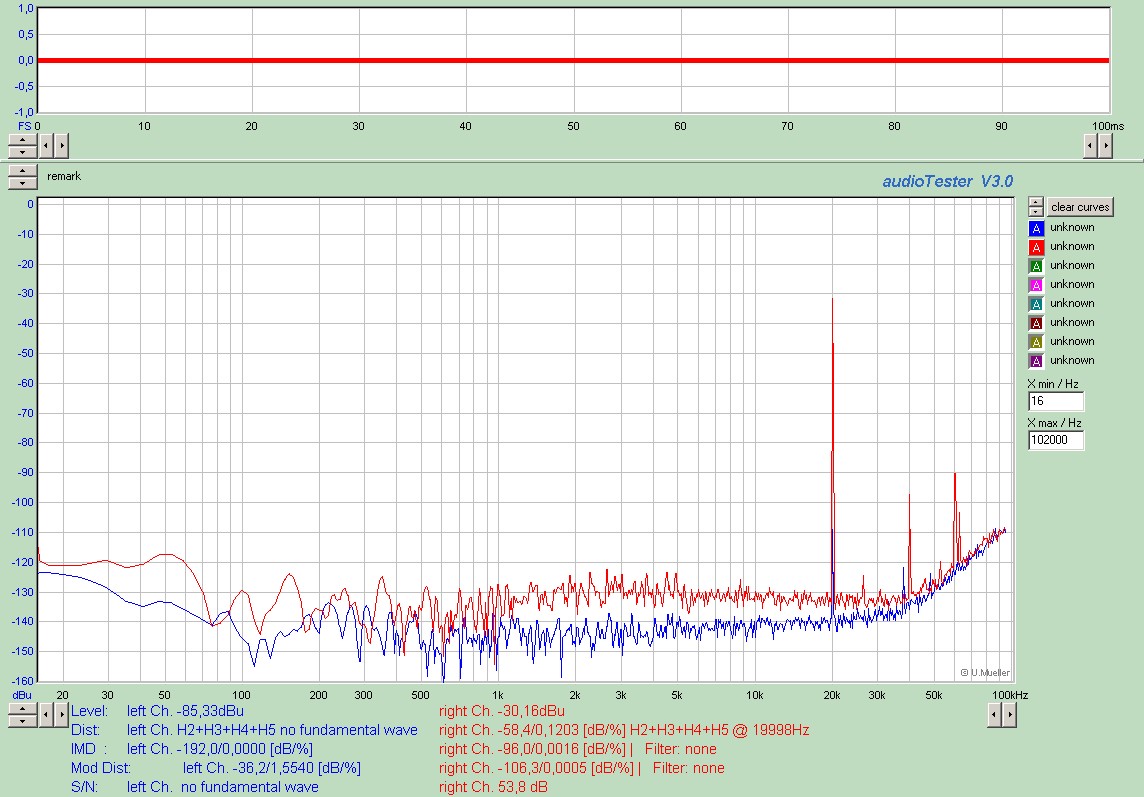

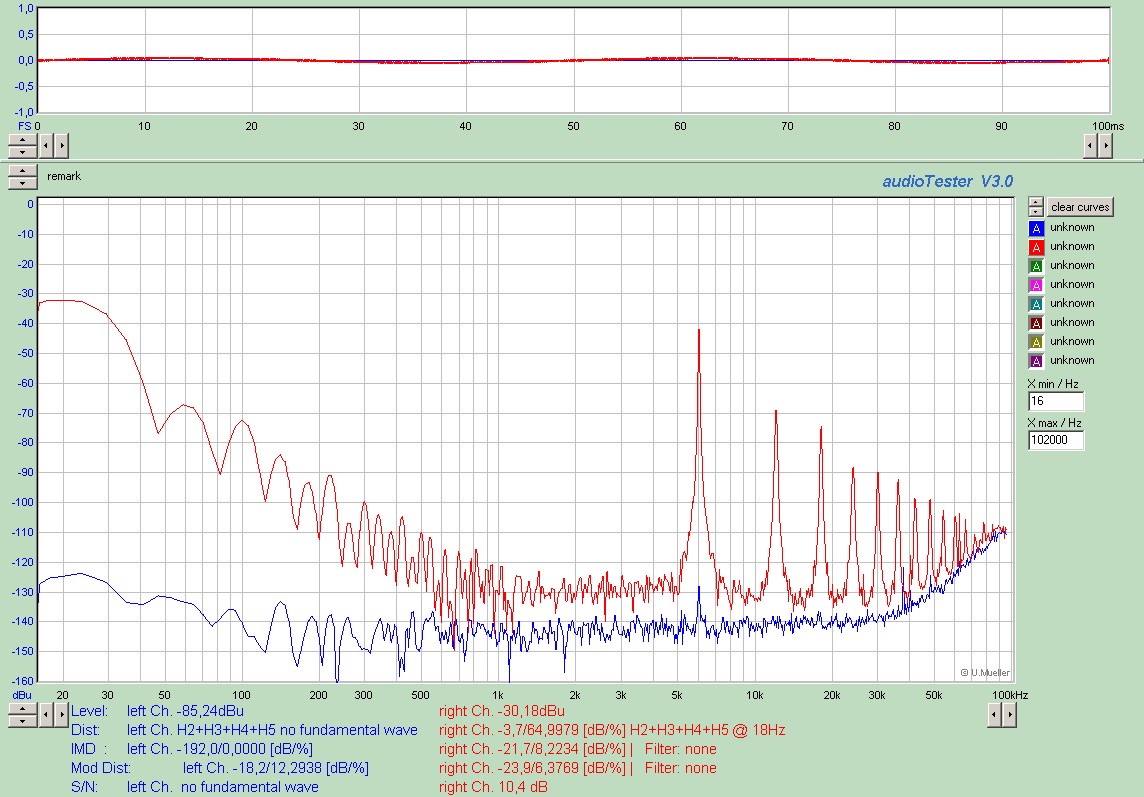

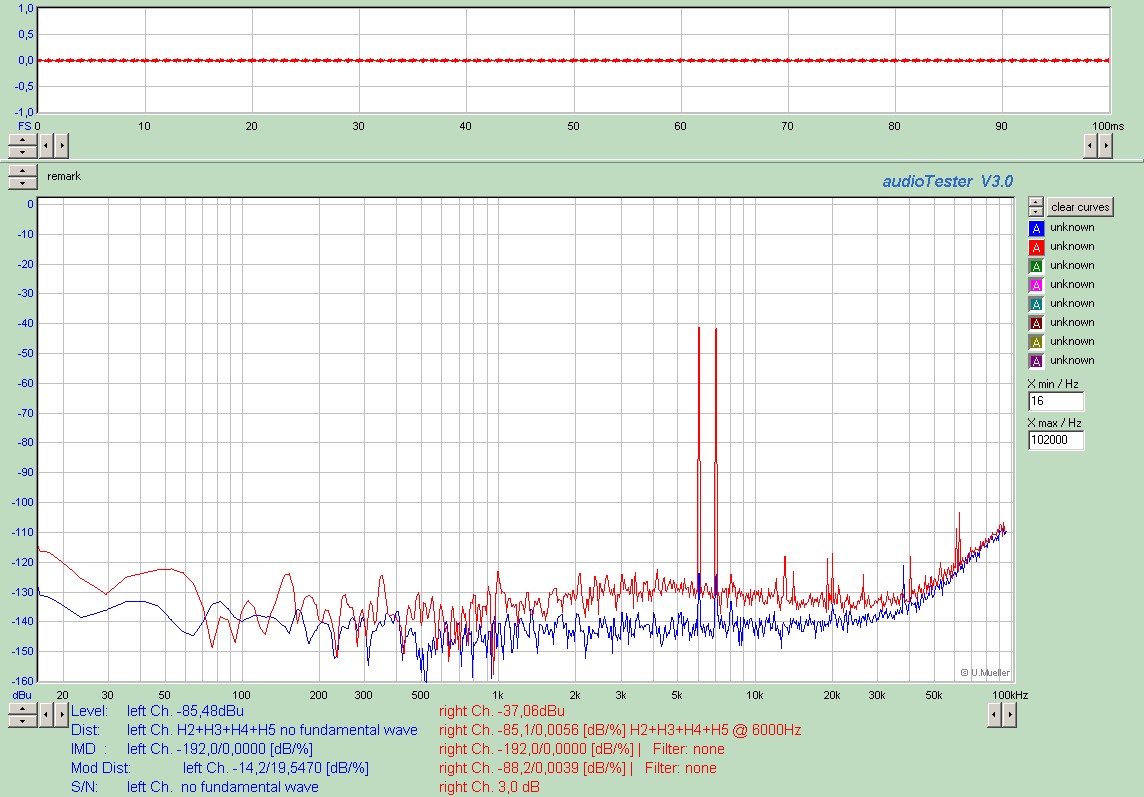

    teraz to samo na wyjściu 1V

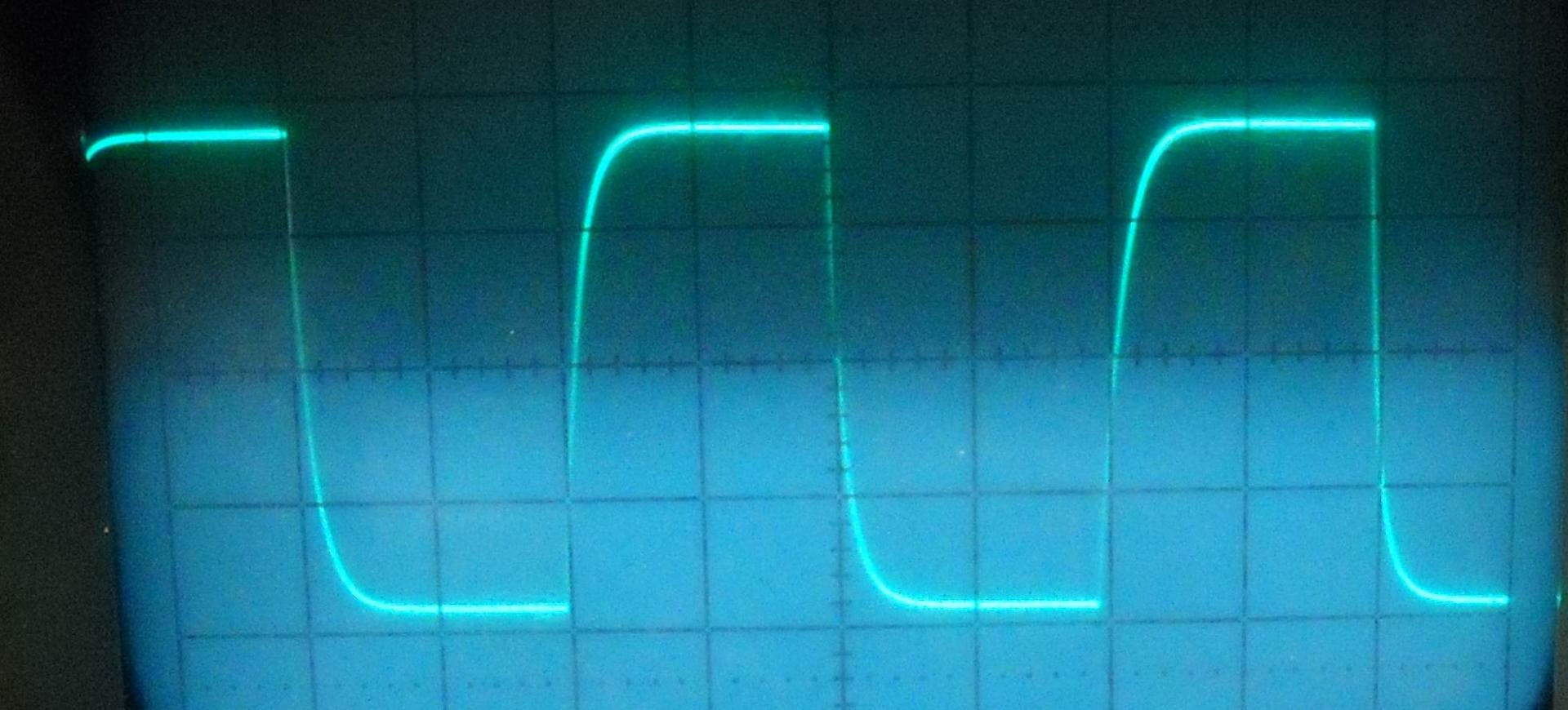

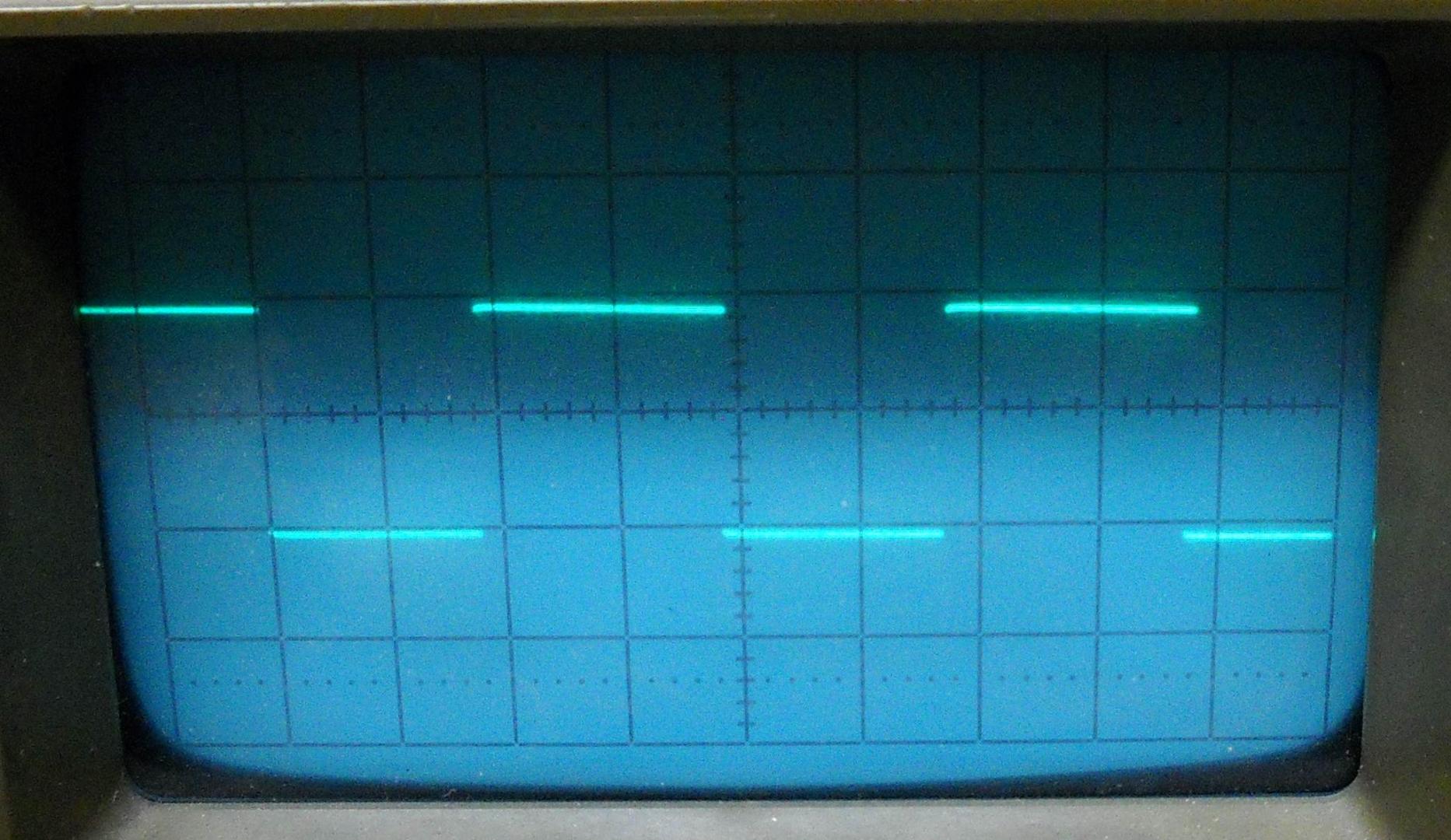

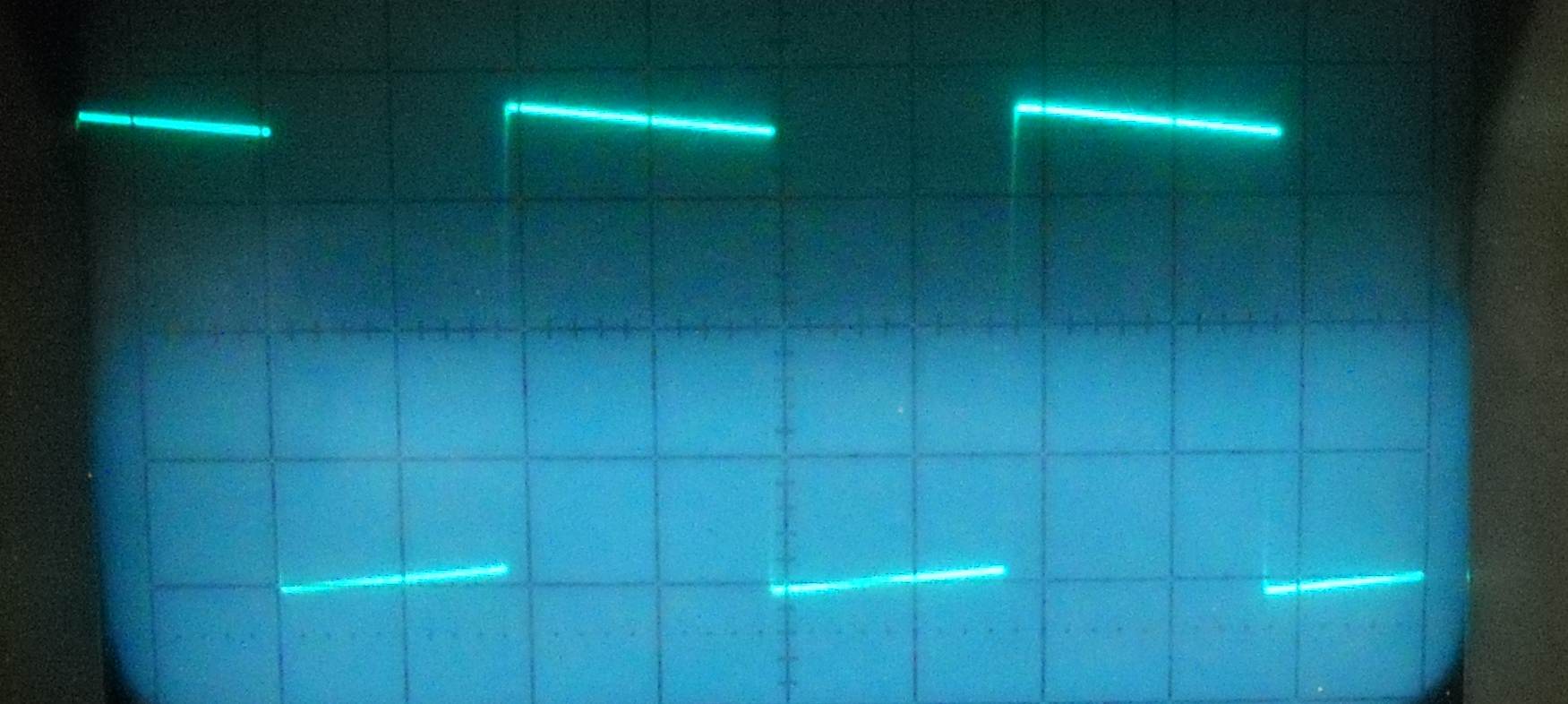

    prostokąt



    sygnał z generatora 20kHz:




    1kHz




    20kHz



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Mach
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    barmanekm Kompan

    barmanekm

    Opublikowano
    Opublikowano

    Przy jakiej podstawie czasu i podziałce (V/działka) są przebiegi na oscyloskopie?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    System gra dobrze, albo nie....

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Mach Uczeń

    Mach

    Opublikowano
    Opublikowano

    układ zasiliłem +/- 18V



    Przy jakiej podstawie czasu i podziałce (V/działka) są przebiegi na oscyloskopie?



    5us 1V/dz



    ten 1 kHz to jest dziwny :)



    kondensator wejściowy za mały 1uF

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    mustang01 Rekrut

    mustang01

    Opublikowano
    Opublikowano

    Co złego jest w zabezpieczeniu marabuta z forum mp3store.pl?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Był wykorzystany przy projekcie BCLa wg. BB84.

    Układ jest duży, ale zabezpieczenie wydaje się być kompletne i dostosowane ściśle pod słuchawki. Poprzednie propozycje to chyba układy wyjęte wprost z wzmacniaczy kolumnowych. Może lepiej sobie zrobić dopracowany układ zabezpieczający mniej degradujący brzmienie, zawsze można sobie go zostawić do eksperymentów z innymi wzmacniaczami.

    Nie mam zamiaru narzucać wam zmiany zdania, ale dowiedzieć się czemu to gotowe rozwiązanie nie jest rozchwytywane.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    AudioST Poszukiwacz

    AudioST

    Opublikowano
    Opublikowano

    no to pójdę za cisoem to wg pomiarów Macha :) to ile do ile on przenosi :) bo jak są szpile przy 20 Hz to na pewno nie od 20 Hz :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    BB84 Entuzjasta

    BB84

    Opublikowano
    Opublikowano

    Co złego jest w zabezpieczeniu marabuta z forum mp3store.pl?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Był wykorzystany przy projekcie BCLa wg. BB84.

    Układ jest duży, ale zabezpieczenie wydaje się być kompletne i dostosowane ściśle pod słuchawki. Poprzednie propozycje to chyba układy wyjęte wprost z wzmacniaczy kolumnowych. Może lepiej sobie zrobić dopracowany układ zabezpieczający mniej degradujący brzmienie, zawsze można sobie go zostawić do eksperymentów z innymi wzmacniaczami.

    Nie mam zamiaru narzucać wam zmiany zdania, ale dowiedzieć się czemu to gotowe rozwiązanie nie jest rozchwytywane.



    Zgadza się, zabezpieczenie to posiada oddzielne zasilanie +/-12VDC i sprawdza się bardzo dobrze. Gdyby do tego rozdzielić zasilanie wzmacniacza byłby ideał no ale ... sytuacja nie wygląda za ciekawie patrząc na pomiary.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Muzg Stały bywalec

    Muzg

    Opublikowano
    • Autor
    Opublikowano

    Listę zamknąłem wczoraj, o 24, ale w związku z pomiarami opublikowanymi przez Macha (dzięki za pomoc) ogłaszam, że nie chcę, realizować projektu jako otwarty/forumowy. Nie chcę, żeby później ktoś miał do mnie o coś pretensję, że nie tak miało być. Ale...

    Ja nie daję za wygraną i będę pracował nad projektem dalej. Zamawiam także PCB w wersji 3.2 (masa w formie wylewki, rezystor na zasilaniu zabezpieczenia). Jak ktoś chce i jest świadomym wyników pomiarów to może dołączyć się do zamówienia. Elementy nie wiem czy będą, ale jakby ktoś chciał to mam tranzystory. Proszę osoby które chcą PCB + ew. tranzystory o potwierdzenie, że zgadzają się na takie warunki jak to robię poniżej.



    1. BB84 - PCB + komplet elementów

    2. Muzg - 5 PCB + komplet emenetów - potwierdzam.

    3. wojtekkom - 2 PCB + 1 komplet elementów

    4. Le_G PCB + komplet elementów

    5. Rogalaf: PCB + komplet elementów

    6. Krzysztof - PCB + komplet elementów

    7. Michał Zieliński - 2x PCB + 1 komplet elementów (w tym 2 komplety tranzystorów

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Mach Uczeń

    Mach

    Opublikowano
    Opublikowano

    Myślę, że można zmontować taką aplikację na pewno zagra i nie ma potrzeby kupowania drogich par fetów i parowania żadnych elementów a jako wzm słuchawkowy sprawdzi się idealnie



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) :

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wojtekkom Współtwórca

    wojtekkom

    Opublikowano
    Opublikowano

    1. BB84 - PCB + komplet elementów

    2. Muzg - 5 PCB + komplet elementów - potwierdzam.

    3. wojtekkom - 2 PCB + 1 komplet tranzystorów - potwierdzam.

    4. Le_G PCB + komplet elementów

    5. Rogalaf: PCB + komplet elementów

    6. Krzysztof - PCB + komplet elementów

    7. Michał Zieliński - 2x PCB + 1 komplet elementów (w tym 2 komplety tranzystorów





    Tylko ile będą kosztować płytki przy tak małej ilości?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
