Wzmacniacz słuchawkowy ze sprzężeniem prądowym Knutt H. Nygaard - HDP01

[Henryk Kwinto]

Jak kolega Muzg, będzie miał chwilkę to może wrzucić screeny z pomiarów. Dzięki wielkie.



Też czekam.



Tylko prosiłbym zgodne z normami. Please.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

A tak z ciekawości, to wiesz może jaki pozim sygnału wyjściowego przyjmuje się dla pomiarów wzmacniacza słuchawkowego wg. standardów?

Dla wzmaków mocy, oprócz róznych wartości, parwie zawsze jest podane też dla 1 W (czyli 2.83 V / 8 Ohm), a dla słuchawek?

1 V, 0 dBV, 0 dBu, +4 dBu? Jest w ogóle jakaś norma na to? Wydaje mi się, że najbardziej uniwersalne jest podanie przy np. 1 V i np. 5 V, dla róznych obciążeń

i różnych częstotliwości.

Chociaż z moich obserwacji, to nie wielkość THD a rozkład harmonicznych i IMD mają większy wpływ na postrzeganie brzmienia urządzenia...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Przepraszam, że tak długo, ale chwilę mi zeszło z przygotowaniem tego wszystkiego (3dni). Głównym powodem problemów okazał się win764bit. Sterowniki do EMU są jakie są, ale pod XP jakoś to zaczęło wyglądać.



Załączam pomiary mojego wzmacniacza. Sygnał 1kHz, amplituda wyjściowa 1Vrms, obciążenie 270R.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

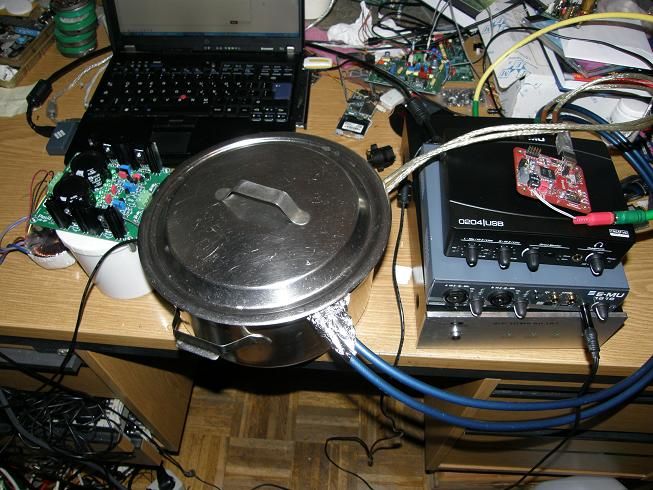

Układ pomiarowy:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lutego 2013 przez Muzg

[bodo_z]

Świetna klatka Faradaja :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AudioST]

- 90 dBV niezły wynik

DObre z tym garnkiem :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mach]

pokaz wyższe częstotliwości, bo 1kHz niewiele pokazuje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lutego 2013 przez Mach

[Muzg]

Dalej jest czysto do granicy przenoszenia karty (ok. 50kHz).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mach]

THD dla wyższych częstotliwości np 10kHz 20kHz bo THD tylko dla 1kHz nie wiele mówi o konstrukcji. Bo widziałem wiele aplikacji które dla 1kHz miały doskonałe wyniki a góra .........

i nie szło tego słuchać.

Słyszymy jakby nie było wyżej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lutego 2013 przez Mach

[Muzg]

Dalej już tylko tło. Ta górka dodawana jest przez kartę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mach]

Czy ty drogi kolego umiesz czytać?



patrz wcześniej parę postów zamieszczone pomiary



THD dla częstotliwości np 10kHz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lutego 2013 przez Mach

[Muzg]

Widmo dla 10kHz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dio]

Mało tego, sinus nie dochodzi do 0, ustaw potencjometrem na e-mu aby było 0 i wtedy pojawia się spore harmoniczne i thd poleci...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mach]

twój układ zdecydowanie lepiej wypada niż dany mi do pomiarów



czy program który posiadasz umożliwia Ci zmierzenie IMD

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Używam nieregulowanych wejść liniowych, ale generalnie nie widzę sensu przesterowywać karty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mach]

Mało tego, sinus nie dochodzi do 0, ustaw potencjometrem na e-mu aby było 0 i wtedy pojawia się spore harmoniczne i thd poleci...



bo wtedy przesteruje kartę a to nie o to chodzi, może robić przez tłumik.

wynik i tak jest w %

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dio]

I tak i nie, sprawdź np. -50dBV, czy wyjdzie tak samo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekkom]

Muzg czym znacząco różnią się nasz układy? Na pewno tranzystorami końcowymi, dokładnością sparowania luster. To miało by, aż tak duże znaczenie:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Z tym poziomem to jest tak, że RMAA pokazuje mi ok -3dB, a ARTA bez zmian niczego koło -10dBV chyba to inne jednostki (nie pisze jakie w RMAA). Zauważyłem w ARCIE, że dla EMU1616 najlepiej się mierzy przy -15-20dB później karta zniekształca.



Podaje wyniki z RMAA w szczególności IMD+N. Dla porównania sama EMU 1616. Mam wrażenie, że wynik to w dużej mierze wzmocnione zniekształcenia samej karty oraz niedoskonałość moich przewodów (przenikanie 50Hz i harmoniczne).



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

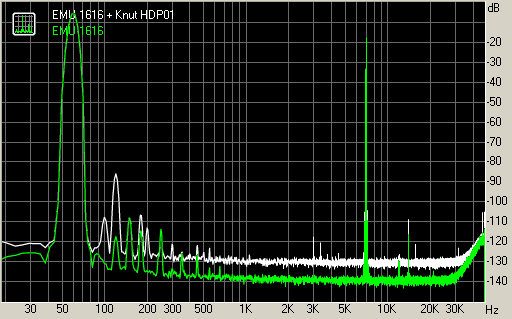

I widmo IMD+N:

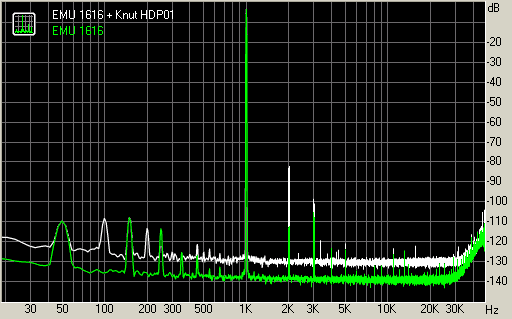

Jeszcze raz THD+N:





Wszystko dla obciążenia 270R i sygnału wyjściowego -3.7dB.



Muzg czym znacząco różnią się nasz układy? Na pewno tranzystorami końcowymi, dokładnością sparowania luster. To miało by, aż tak duże znaczenie:)



Płytką PCB. ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mach]

-3,7dB tu może być ta różnica pasowało byś ustawił na wyjściu 1V możesz dać tłumik jest to dużo bezpieczniejsze rozwiązanie dla karty aby jej nie uszkodzić a jednocześnie jej nie przesterowując pomiar może w takim wypadku różnić się jakimiś drobnymi 0,0001% co nie ma znaczenia.

Jakby Ci się udało zrobić IMD 6kHz i 7kHz - tu sygnał -10dBV poniżej oraz THD 10kHz ale przy 1V tj 0dBV na wyjściu wtedy można porównać oba układy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lutego 2013 przez Mach

[dio]

OK, jakby nie patrzeć wygląda to całkiem dobrze, mierzyłem na swoim e-mu komercyjne wzmacniacze i nie wszystkie miały takie wyniki.

Jakbyś Jeszce zrobił pomiar przy niskoomowym obciążeniu np. 50ohm, byłoby super.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

Myślę, że te parametry można jeszcze poprawić. Układ jest super-symetryczny, a dominuje 2 harmoniczna, czyli najprawdopodobniej nie są sparowane FETy wejściowe, lub w mniejszym stopniu tranzystory w lustrze.

Wyjściowe MOSFEty nie mają na to większego wpływu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Panowie to co robimy z tymi radiatorami? Mam rozumieć, że każdy sobie coś sam wykombinuje?



Tranzystory powoli zaczynam mierzyć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Powoli do przodu.



Za niedługo będę mógł się pochwalić także fajnymi zasilaczami symetrycznymi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekkom]

Jak tam płyteczki, czy już gotowe? Jakieś konkrety odnośnie cen elementów?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Wysłałem Wam wszystkim wiadomości. Proszę sprawdźcie czy zgadza się wszystko z tym, co zamawialiście i proszę o w miarę sprawne wpłaty. Dziękuję!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Jak, lutujecie już?

;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Panie i Panowie, oto cały wzmacniacz na elementach z zamówienia! Prawda, że piękny? :)

W komplecie dostaniecie to co na zdjęciu bez radiatora, podkładek ceramicznych oraz złączek wejściowych (te bym kupił, ale zniknęły wszędzie). Do tego dodatkowo 12 rezystorów do modyfikacji brzmienia.

Moja Walentynka. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Lutego 2013 przez Muzg

[wojtekkom]

Wypadało by, aby teraz Mach przetestował ten produkt finalny:) Jeśli tylko można Go prosić o taką przysługę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[atmeg]

Optycznie płyta wzmacniacza prezentuje sie bardzo dobrze .



Wypadało by, aby teraz Mach przetestował ten produkt finalny:) Jeśli tylko można Go prosić o taką przysługę.

a moge dodać aby kol. Mach oprócz przebadania układu przy pomocy komputera również odsłuchał jak brzmi wzmacniacz i tym także podzielił się z resztą społeczności ?Tylko naprawde prosze nie interpretować tej wypowiedzi jako czegoś negatywnego i stronniczego czy też podstępnego .Poza tym można moją sugestie po prostu odrzucić , też sie nie obraże.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Tak na szybko. Wzmacniacz gra, z każdą godzina lepiej. :)

Jest mały błąd, przekaźnik trzeba albo wlutować w płytkę od spodu, albo zmienić nóżki od cewki. Można także zastosować inny przekaźnik bez polaryzacji i nie będzie problemu.
