Wzmacniacz słuchawkowy ze sprzężeniem prądowym Knutt H. Nygaard - HDP01

Muzg

Przez Muzg ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    AudioST Poszukiwacz

    AudioST

    Opublikowano
    Opublikowano

    Ja dostałem od wojtekkom wzm więc na dniach (może jeszcze dziś, ale nie obiecuje bo mom co innego na warsztacie) powyrzywam się na nim pomiarowo i jak tylko będę to miał wstawię wyniczki

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wojtekkom Współtwórca

    wojtekkom

    Opublikowano
    Opublikowano (edytowane)

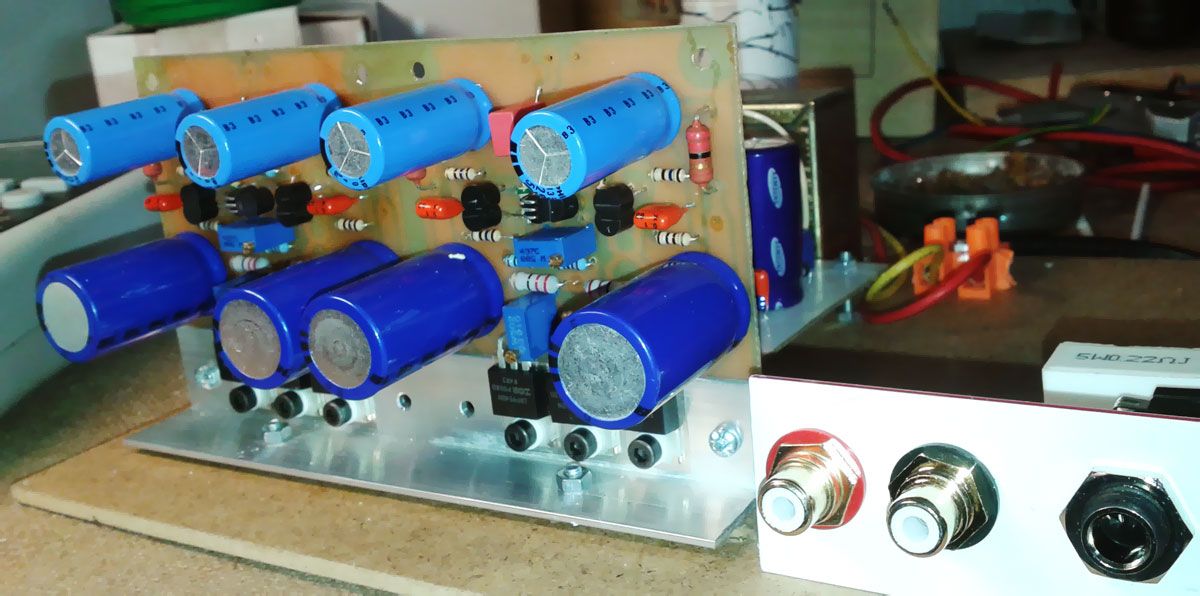

    To ja pokażę co będzie mierzył AudioST:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez wojtekkom
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    AudioST Poszukiwacz

    AudioST

    Opublikowano
    Opublikowano

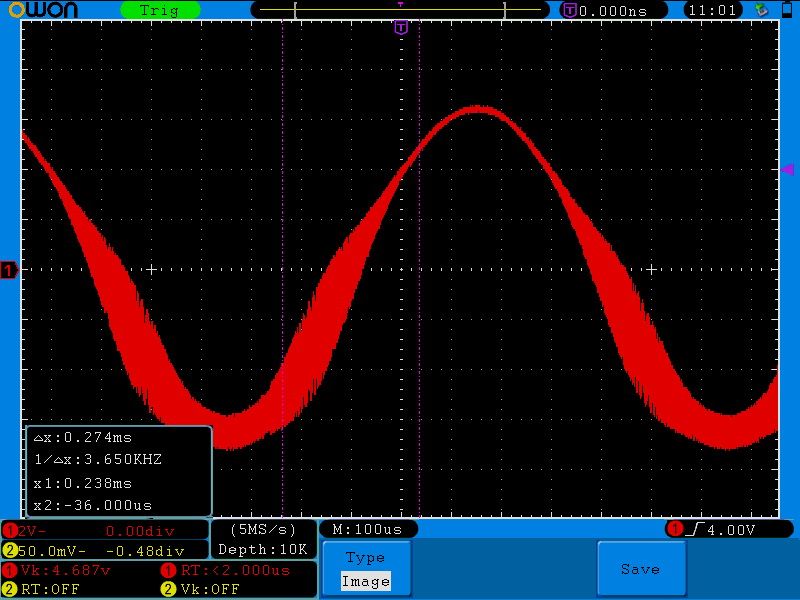

    Można na razie stwierdzić ze cały układ to niezły generator :) Sinusa :) ok 40 MHz i to w cale nie mało 5 V Peak to Peak :)

    Jak się poda sinus :) to mamy sinus modulowany

    mówić krótko kicha ...

    Nie jest to kwestia obciążenia generatora zewnętrznego itd. .....

    Układ sam w sobie jest pięknym generatorem

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    barmanekm Kompan

    barmanekm

    Opublikowano
    Opublikowano

    To bardzo szybki wzmacniacz, płytka i wszelkie odprzęgania będą miały wpływ na stabilność. Wystarczy gdzieś za długie połączenie, brak jakiegoś ceramika i cześć.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    System gra dobrze, albo nie....

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Dar.El Rekrut

    Dar.El

    Opublikowano
    Opublikowano

    Równolegle do R15 i R16 potrzebne są kondensatory. Ceramiczne nie koniecznie, chyba że NPO, inne zmieniają pojemność od napięcia, najlepiej MKP lub w ostateczności MKT.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    AudioST Poszukiwacz

    AudioST

    Opublikowano
    Opublikowano

    dobra R15 i R16 teraz tylko obstawiamy ile ? nF a może pF :)

    Połaczenia raczej długie nie są :)

    Spróbuję po symulować zobaczym co z tego wyjdzie :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wojtekkom Współtwórca

    wojtekkom

    Opublikowano
    Opublikowano (edytowane)

    Ale co jest powodem takiej generacji sygnału w.cz.:

    - sposób zaprojektowania pcb

    - dobór elementów

    - sama w sobie konstrukcja układu?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez wojtekkom
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Muzg Stały bywalec

    Muzg

    Opublikowano
    • Autor
    Opublikowano

    Ja też się borykam z problemem oscylacji. Ja mam teraz 2SK246/J103 na wejściu i IRF610/9610. U mnie oscylacje mają 100MHz. Podpinanie 100pF FKP do R15/16 nie tłumi oscylacji, a nawet je wzmacnia. Próbowałem nawet 4700pF i dalej oscylował.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ludo Współtwórca

    ludo

    Opublikowano
    Opublikowano

    Ciekawe co jest przyczyna generacji sinusa.

    Nie sadze zeby to byla wina braku kondensatorow na wyjsciu wzmacniacza napieciowego jako, ze bramki mosfetow powinny posiadac wystarczajace pojemnosci.

    Moze oscylacje sa spowodowane brakiem rezystorow antyparazytowych w bramkach mosfetow wyjsciowych.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Muzg Stały bywalec

    Muzg

    Opublikowano
    • Autor
    Opublikowano

    Ciekawe co jest przyczyna generacji sinusa.

    Nie sadze zeby to byla wina braku kondensatorow na wyjsciu wzmacniacza napieciowego jako, ze bramki mosfetow powinny posiadac wystarczajace pojemnosci.

    Moze oscylacje sa spowodowane brakiem rezystorow antyparazytowych w bramkach mosfetow wyjsciowych.



    Ludo jesteś wielki!!

    Dałem antyparazyty 1k2 w jednym kanale!! i oba nie oscylują.

    Oczywiście dodam w drugim kanale.:)

    Pytanie jaka wartość jest sensowna?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wojtekkom Współtwórca

    wojtekkom

    Opublikowano
    Opublikowano (edytowane)

    AudioST sprawdź, proszę, czy u Ciebie też to przyniesie skutek.



    Wartość tych rezystorów może być zależna od pojemności bramek tranzystorów.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez wojtekkom
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wojtekkom Współtwórca

    wojtekkom

    Opublikowano
    Opublikowano (edytowane)

    Nie wiem czy dobrze myślę, ale wyższa częstotliwość oscylacji u Muzga jest analogiczna do mniejszej pojemności tranzystorów IRF610, ja mam IRF540, które mają większą pojemność.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez wojtekkom
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    morris Poszukiwacz

    morris

    Opublikowano
    Opublikowano

    To 100 jest odpowiednie. Jeśli nie przyniosło by to jeszcze można spróbować RC pomiędzy sygnałem sterującym bramką M22 (wg schematu z postu nr1 ) a V- , R= 50...220Ohm C:22p...470p

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    AudioST Poszukiwacz

    AudioST

    Opublikowano
    Opublikowano

    sprawdzimy ...

    dobra może z mniejszych problemów to 2 sprawy: stabilność temp czasowa ... wszystko niezle pływa ...

    dopiero po ok 30 min po stab temp jest ok ... wzm potrzebuje dobrego stab zasilania inaczej znowu wszystko pływa



    najpierw miejmy poprawny układ i w dodatku sensownie działający

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wojtekkom Współtwórca

    wojtekkom

    Opublikowano
    Opublikowano (edytowane)

    skleiłeś tranzystory w lustrach?



    Wzbudzenie udało się zlikwidować?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez wojtekkom
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    MS.Kropek Rekrut

    MS.Kropek

    Opublikowano
    Opublikowano

    Czy nie lepiej oprzec sie na jakiejs sprawdzonej konstrukcji?

    Takie przerabianie ukladu czarno widze. Przykladem moze byc np. rudistor ktory był totalną porazka. Pisze o klonie.

    Nie zalapalem sie na ha-2013 i myslalem ze tu choc troche sobie powetuje, ale to co sie dzieje z tym piecykiem i ta cala potrzeba przerobek wzbudza moj niepokoj.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Muzg Stały bywalec

    Muzg

    Opublikowano
    • Autor
    Opublikowano

    Klony klonami, a my tu sobie DIY uprawiamy. Zakładka nazywa się DIY więc sobie pozwalamy. Doprowadzić jakiś niesprawdzony projekt do końca dla mnie daje większą frajdę jak skopiować coś, co już jest zrobione! Zresztą, jak HA gra tak jak ten, to gratuluję. ;)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    frd__ Współtwórca

    frd__

    Opublikowano
    Opublikowano

    większą frajdę jak skopiować coś, co już jest zrobione! Zresztą, jak HA gra tak jak ten, to gratuluję. ;)

    Sprawdzimy i porownamy :) - jak tylko dostane czesci do HA. Ale koniec offtopa :)



    F

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Michał Zieliński Rekrut

    Michał Zieliński

    Opublikowano
    Opublikowano (edytowane)
    wzm potrzebuje dobrego stab zasilania inaczej znowu wszystko pływa



    Wystarczy zasilacz symetryczny na dwóch LM'kach i spore pojemności przed i za nimi. Testowane - tętnienia na poziomie +/-1mV (i to tylko ze względu na temp.) i zero syfów, jeśli dobrze się go obuduje.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Michał Zieliński
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wojtekkom Współtwórca

    wojtekkom

    Opublikowano
    Opublikowano

    Może ten zasilacz:)



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - autor to też Knut



    LM to żądna rewelacja

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
