Lamm 2 wybitny przedwzmacniacz lampowy


Rekomendowane odpowiedzi

  • 4 tygodnie później...

Witam !  Czy ktoś z szanownych kolegów rozwiązał problem trzasków na wyjściu Lamma przy jego włączaniu ? W moim klonie  mam przekażnik załączający wyjście klona z opóżnienieniem ok.30s. Pojawiają się małe nieprzyjemne trzaski na końcówce . Wiem że końcówkę włącza się po włączeniu Pre.  Ja kombinuję odwrotnie, ponieważ klona steruję pilotem i chciałbym włączać Pre z pilota i jednocześnie z triggera /w klonie/ załączyć końcówkę mocy. Czy wogóle da się zupełnie wyciszyć w układach lampowych na wyjściu trzaski przy załączaniu? Uparłem sie na takie rozwiazanie, ponieważ w identyczny sposób uruchamiam końcówke z Preampa / przez trigger/tranzystorowego jak i na wzm. operacyjnych i działa to idealnie.

19 minut temu, Laberon napisał:

Witam !  Czy ktoś z szanownych kolegów rozwiązał problem trzasków na wyjściu Lamma przy jego włączaniu ? W moim klonie  mam przekażnik załączający wyjście klona z opóżnienieniem ok.30s. Pojawiają się małe nieprzyjemne trzaski na końcówce . Wiem że końcówkę włącza się po włączeniu Pre.  Ja kombinuję odwrotnie, ponieważ klona steruję pilotem i chciałbym włączać Pre z pilota i jednocześnie z triggera /w klonie/ załączyć końcówkę mocy. Czy wogóle da się zupełnie wyciszyć w układach lampowych na wyjściu trzaski przy załączaniu? Uparłem sie na takie rozwiazanie, ponieważ w identyczny sposób uruchamiam końcówke z Preampa / przez trigger/tranzystorowego jak i na wzm. operacyjnych i działa to idealnie.

Skoro masz w klonie preampa opóźniacz z przekaźnikiem, to steruj trigger po prostu z tego opóźniacza.

Godzinę temu, McGyver napisał:

Skoro masz w klonie preampa opóźniacz z przekaźnikiem, to steruj trigger po prostu z tego opóźniacza.

Też o tym myślałem, lecz wtedy musiałbym zastosować dodatkowo jakieś małe trafko w klonie żeby to wszystko  fachowo zasilić / ok 100mA-  12V/  Teraz biorę zasilanie AC 6,3 V z żarżenia,  na zasilacz stabilizowany 5V  / przekażnik cewka 5V/.  Czy zmieni coś zwiększenie zwłoki załączania przekażnika?

35 minut temu, Laberon napisał:

Też o tym myślałem, lecz wtedy musiałbym zastosować dodatkowo jakieś małe trafko w klonie żeby to wszystko  fachowo zasilić / ok 100mA-  12V/

A po co? Wystarczy drugi przekaźnik podpiąć do opóźniacza.

Gość JanF

(Konto usunięte)
W dniu 10.06.2020 o 18:15, artw napisał:

Bzdura, ten wątek to nie zabawa a jeden wielki biznes , polowanie na jeleni.Tak dla ok 90% w nim piszących

Z całym należnym szacunkiem, ale kim SZ. P. jest, że poucza innych forumowiczów w sposób stanowczy i jednostronnie krytyczny!
Spłodził cię potomek Savonaroli, czy inny ki ...uj?!

16 minut temu, JanF napisał:

Z całym należnym szacunkiem, ale kim SZ. P. jest, że poucza innych forumowiczów w sposób stanowczy i jednostronnie krytyczny!
Spłodził cię potomek Savonaroli, czy inny ki ...uj?!





JanF  120

Odpowiedziano: 1 minutę temu

sp***dalaj!



ok. nie wchodzę w idiotyczne pyskówki.

Edytowane przez artw

DIY to przyjemność grzebania w sprzętach.

5 godzin temu, oxygen napisał:

Mam techniczne pytanie, kto w tym temacie usuwa wpisy i na jakiej podstawie? Jaki są kryteria aby dany wpis usunąć  ?

Tego nie wie nikt.., a nawet jako wie to się nie przyzna. Kryteria to też wielka niewiadoma i nie dotyczy to tylko tego wątku.

jest przycisk zgłos , piszesz co chcesz usunąć i dlaczego , a co dalej to niewiadoma , czasem działa, czasem nie

Edytowane przez artw

DIY to przyjemność grzebania w sprzętach.

W dniu 29.07.2020 o 21:19, McGyver napisał:

A po co? Wystarczy drugi przekaźnik podpiąć do opóźniacza.

McGyver Dzieki za radę . Zrobiłem taki układzik, sterowany z opózniacza i działa perfekcyjnie. Nie ma żadnych stuków przy załaczaniu i wyłączaniu Koncówki mocy za pomocą tiggera .

  • 2 tygodnie później...

Czy ktoś z kolegów próbował zmniejszyć  wzmocnienie klona? Wiem że w oryginalnie takowe istnieje zmniejszane przełacznikiem hebelkowym na płycie czołowej. Bardzo proszę praktyków "lampowych" o jakąś praktyczną radę........

Gość JanF

(Konto usunięte)
Godzinę temu, Laberon napisał:

Czy ktoś z kolegów próbował zmniejszyć  wzmocnienie klona? Wiem że w oryginalnie takowe istnieje zmniejszane przełacznikiem hebelkowym na płycie czołowej. Bardzo proszę praktyków "lampowych" o jakąś praktyczną radę........

Z moich doświadczeń najbardziej teges było wstawienie niebieskiego ALPS'a 100 kR i ustawienie go na wymaganym dalszym torem poziomie, właściwa regulacja głośności odbywa się we wzmacniaczu mocy. Bardzo dobrze spisuje się układ włączenia potencjometru z suwakiem na masie, polecam - pomimo tego, że jest trudny (sprzężenia) w realizacji.


Edytowane przez JanF

JanF  nie wiem czy dobrze zrozumiałem ? Czy chodzi Ci o takie rozwiązanie jakie mam w pre /Denon DAP250/ ? jest tam zastosowany potencjometr 4*100K .Wzmocnienie jest tam regulowane  jednoczesnie na wejściu i wyjściu pre. Jest to w praktyce i na tzw. ucho, bardzo skuteczna regulacja. Czy w tym Pre dałoby się coś takiego zastosować ?  Na wejściu napewno tak ....lecz na wyjściu już chyba byłby problem ? /R12:C10/ Napisz dokładniej o Twojej koncepcji.

Gość JanF

(Konto usunięte)
45 minut temu, Laberon napisał:

JanF  nie wiem czy dobrze zrozumiałem ? Czy chodzi Ci o takie rozwiązanie jakie mam w pre /Denon DAP250/ ? jest tam zastosowany potencjometr 4*100K .Wzmocnienie jest tam regulowane  jednoczesnie na wejściu i wyjściu pre. Jest to w praktyce i na tzw. ucho, bardzo skuteczna regulacja. Czy w tym Pre dałoby się coś takiego zastosować ?  Na wejściu napewno tak ....lecz na wyjściu już chyba byłby problem ? /R12:C10/ Napisz dokładniej o Twojej koncepcji.

Na wejściu pre wstawiamy potka ALPS 2*100 kR log, na wyjściu nic nie robimy, bo sygnał z pre idzie do potencjometru wzmacniacza mocy i na nim się reguluje głośność.
Rozważ też ALPS'a drabinka SMD, wydaje mi się, że byłby lepszy od klasyka niebieskiego na wejściu pre.

Edytowane przez JanF
15 godzin temu, JanF napisał:

Rozważ też ALPS'a drabinka SMD, wydaje mi się, że byłby lepszy od klasyka niebieskiego na wejściu pre.

Alps nie produkuje drabinek, to chińska podróba

Gość JanF

(Konto usunięte)

O tym myślałem, dzięki za zwrócenie uwagi, że to nie ALPS!
https://allegro.pl/oferta/potencjometr-drabinka-smd-stereo-log-100k-9598492493

A to niebieski ALPS, polecam zawsze za stosunek jakości do ceny:
https://allegro.pl/oferta/potencjometr-alps-rk27-stereo-log-100kax2-7104316971

Edytowane przez JanF
40 minut temu, JanF napisał:

O tym myślałem, dzięki za zwrócenie uwagi, że to nie ALPS!

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a ja o tym ?





Jeszcze dwa słowa odnośnie "oryginalności"  Alpsów... kiedyś przy okazji większego zamówienia kupiłem kilka szt. chyba w mouser, w porównaniu z kupionymi później na alle... miały mniejszy rozrzut tolerancji i jakoś lepiej "chodziły", może to tylko subiektywne wrażenia ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Witam wszystkich.

Mam takie pytanie do tych co zrobili ten pre. Jakie lampy polecacie do tego pre. oczywiście chodzi mi o producentów.a może jakie macie wsadzone u siebie i jak to gra? Bo mam zamiar coś kupić i nie wiem co by było dobre.

5 godzin temu, darek123br napisał:

Witam wszystkich.

Mam takie pytanie do tych co zrobili ten pre. Jakie lampy polecacie do tego pre. oczywiście chodzi mi o producentów.a może jakie macie wsadzone u siebie i jak to gra? Bo mam zamiar coś kupić i nie wiem co by było dobre.

Amperexy Buggle Boy i RCA Top Clear, przynajmniej u mnie sie sprawdziły  ?

Ty -- wódkę za wódką w bufecie...

Oczami po sali drewnianej -- i serce ci wali (Czy pamiętasz?)

  • 4 tygodnie później...
  • 3 miesiące później...

Hej,

Panowie,

potrzebuję pomocy. Dostałem do serwisu Pre LL2.1 które pacjent kupił z aukcji - zmontowany itp.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

powyzej zamieszam link do tego co dzieje się na wyjsciu. Czy ktoś z Was spotkał się z taki objawem?

Sprawdziłem zasilanie, jest stabilne, nie ma tętnień, nie zmienia sie w czasie. Lampy są podstawione nowe. Objaw występuję w obu kanałach identycznie. Na oscyloskopie widać, że oba zachowują się dokładnie tak samo. Wygląda na to, że powstaje to w stopniu drugiej triody - 6922. Sygnał z 1 stopnia jest czysty. Sprawdziłem elementy na zgodność ze schematem. Oscylacja jest w zakresie ok 40mV i nie jest okresowa.

Jakies pomysły i sugestie?

Po podłączeniu tego do Mcintosha Ma7000 dosc dziwnie to wyglada ?

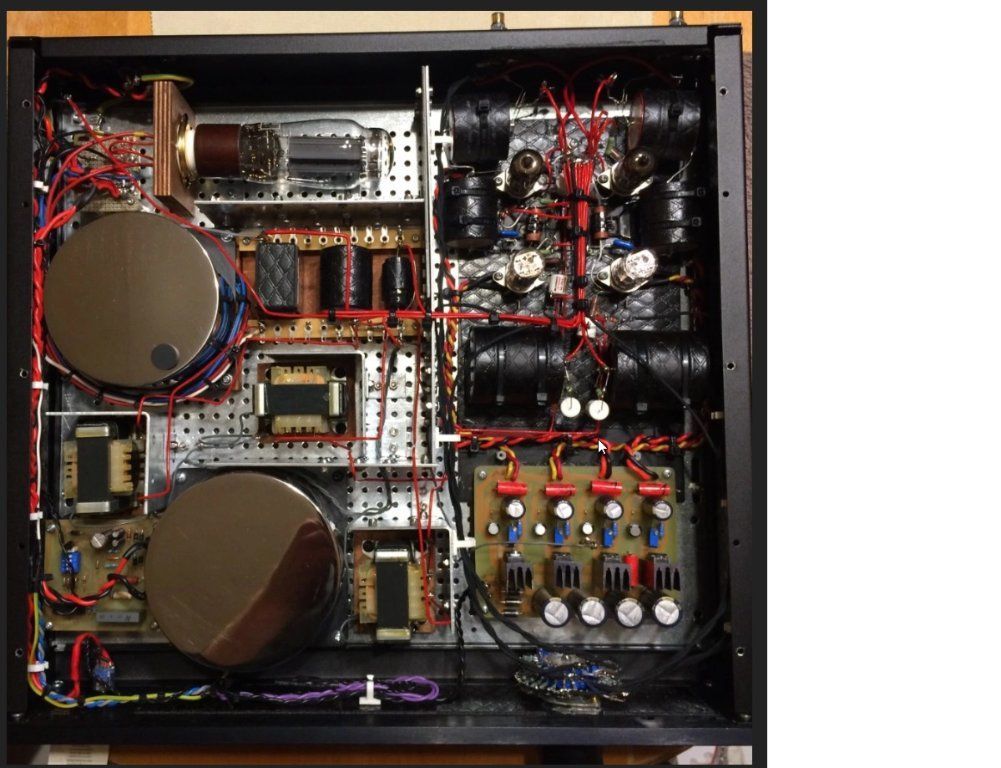

Zdjęcie urządzenia i jego wykonania.





Bez tytułu.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez DCD
6 godzin temu, DCD napisał:

Hej,

Panowie,

potrzebuję pomocy. Dostałem do serwisu Pre LL2.1 które pacjent kupił z aukcji - zmontowany itp.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

powyzej zamieszam link do tego co dzieje się na wyjsciu. Czy ktoś z Was spotkał się z taki objawem?

Sprawdziłem zasilanie, jest stabilne, nie ma tętnień, nie zmienia sie w czasie. Lampy są podstawione nowe. Objaw występuję w obu kanałach identycznie. Na oscyloskopie widać, że oba zachowują się dokładnie tak samo. Wygląda na to, że powstaje to w stopniu drugiej triody - 6922. Sygnał z 1 stopnia jest czysty. Sprawdziłem elementy na zgodność ze schematem. Oscylacja jest w zakresie ok 40mV i nie jest okresowa.

Jakies pomysły i sugestie?

Po podłączeniu tego do Mcintosha Ma7000 dosc dziwnie to wyglada ?

Zdjęcie urządzenia i jego wykonania.





Bez tytułu.jpg

Moim zdaniem ten problem wynika z nieprawidłowo prowadzonej masy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
43 minuty temu, moltos napisał:

Moim zdaniem ten problem wynika z nieprawidłowo prowadzonej masy.

To samo przeszlo mi przez mysl.

Bardzo nie podoba mi sie sposob laczenia masy w tym urzadzeniu.

Zastanawiam sie czy nie przerzucic tego na pcb lub zbudowac od nowa sekcje pre.



Pzdr



12 godzin temu, DCD napisał:

To samo przeszlo mi przez mysl.

Bardzo nie podoba mi sie sposob laczenia masy w tym urzadzeniu.

Zastanawiam sie czy nie przerzucic tego na pcb lub zbudowac od nowa sekcje pre.



Pzdr



Masa jest prowadzona OK  Sprawdz upływność kondensatora sprzęgającego międzystopniowego

Co wiecej. Pozbycie sie lampy z 1 stopnia nic nie zmienia. Drugi stopien wzbudza sie w ten sam sposób.

Ok.

Zaczne od nowej masy. To byla moja 1 mysl jak zobaczylem ten konstrukt.

Edytowane przez DCD
