Chiński DAC na AK4490EQ


KrzysiekA
 Share

Recommended Posts

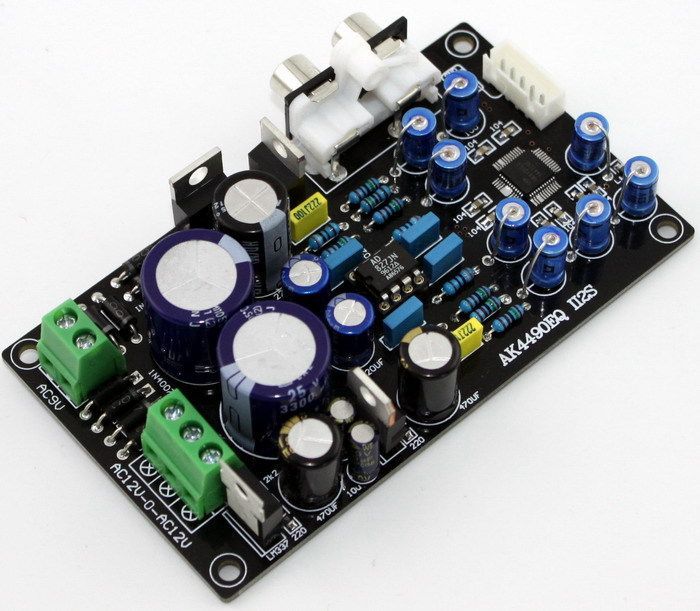

Witam wszystkich. Kupiłem coś takiego.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







Macie może schemat do tego. Szukałem w sieci ale nie znalazłem Macie jakieś propozycje poprawienia tego DACa? Na początek zmieniłem OPA. Powinno sie też zmienić pojemność między VREFH i VREFL na większą bo od niej zależą zniekształcenia. Obecnie siedzi 10uF i jest to stanowczo za mało.

Może propozycje co do samych stabilizatorów i pojemności w zasilaczu.

Będę wdzięczny za wszystkie propozycje.


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
